Система очистки масла гидравлических приводов

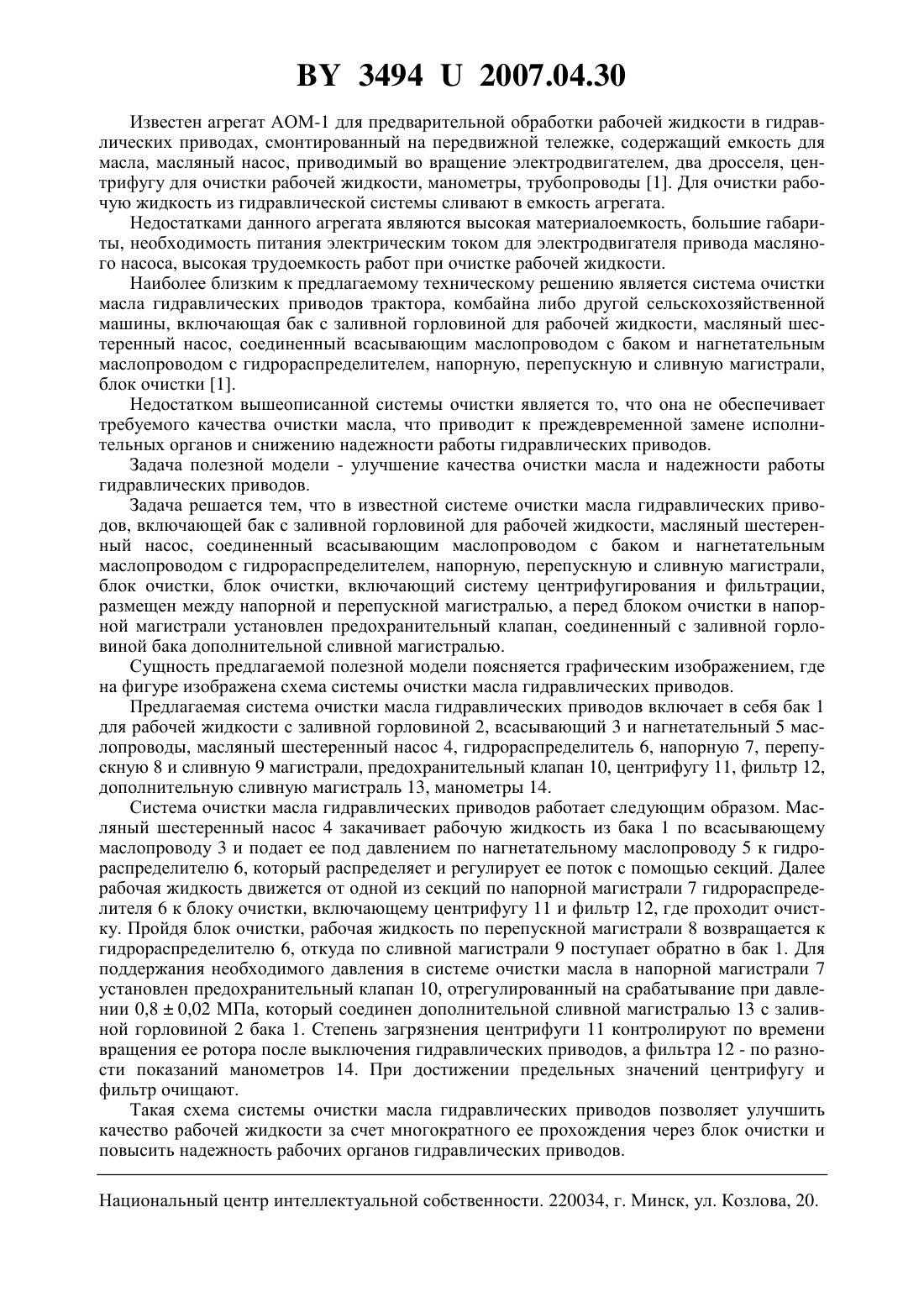

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СИСТЕМА ОЧИСТКИ МАСЛА ГИДРАВЛИЧЕСКИХ ПРИВОДОВ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Тимошенко Василий Яковлевич Кецко Владимир Николаевич Ярош Виктор Владимирович Капцевич Вячеслав Михайлович Кривальцевич Дмитрий Иосифович Закревский Игорь Владимирович Лисай Николай Константинович Сенько Юрий Иванович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Система очистки масла гидравлических приводов, включающая бак с заливной горловиной для рабочей жидкости, масляный шестеренный насос, соединенный всасывающим маслопроводом с баком и нагнетательным маслопроводом с гидрораспределителем, напорную, перепускную и сливную магистрали, блок очистки, отличающаяся тем, что блок очистки, включающий систему центрифугирования и фильтрации, размещен между напорной и перепускной магистралью, а перед блоком очистки в напорной магистрали установлен предохранительный клапан, соединенный с заливной горловиной бака дополнительной сливной магистралью.(56) 1. Черкун В.Е. Ремонт тракторных гидравлических систем. - 2-е изд., перераб. и доп. М. Колос, 1984. - 253 с. Предлагаемое техническое решение относится к системе очистки масла гидравлических приводов, обеспечивающее комбинированную систему профилактической очистки(центрифугирование, фильтрование) масел гидравлических приводов тракторов, комбайнов и других самоходных сельскохозяйственных машин. Может найти применение на станциях технического обслуживания, нефтебазах, непосредственно в тракторных и машинных парках. 34942007.04.30 Известен агрегат АОМ-1 для предварительной обработки рабочей жидкости в гидравлических приводах, смонтированный на передвижной тележке, содержащий емкость для масла, масляный насос, приводимый во вращение электродвигателем, два дросселя, центрифугу для очистки рабочей жидкости, манометры, трубопроводы 1. Для очистки рабочую жидкость из гидравлической системы сливают в емкость агрегата. Недостатками данного агрегата являются высокая материалоемкость, большие габариты, необходимость питания электрическим током для электродвигателя привода масляного насоса, высокая трудоемкость работ при очистке рабочей жидкости. Наиболее близким к предлагаемому техническому решению является система очистки масла гидравлических приводов трактора, комбайна либо другой сельскохозяйственной машины, включающая бак с заливной горловиной для рабочей жидкости, масляный шестеренный насос, соединенный всасывающим маслопроводом с баком и нагнетательным маслопроводом с гидрораспределителем, напорную, перепускную и сливную магистрали,блок очистки 1. Недостатком вышеописанной системы очистки является то, что она не обеспечивает требуемого качества очистки масла, что приводит к преждевременной замене исполнительных органов и снижению надежности работы гидравлических приводов. Задача полезной модели - улучшение качества очистки масла и надежности работы гидравлических приводов. Задача решается тем, что в известной системе очистки масла гидравлических приводов, включающей бак с заливной горловиной для рабочей жидкости, масляный шестеренный насос, соединенный всасывающим маслопроводом с баком и нагнетательным маслопроводом с гидрораспределителем, напорную, перепускную и сливную магистрали,блок очистки, блок очистки, включающий систему центрифугирования и фильтрации,размещен между напорной и перепускной магистралью, а перед блоком очистки в напорной магистрали установлен предохранительный клапан, соединенный с заливной горловиной бака дополнительной сливной магистралью. Сущность предлагаемой полезной модели поясняется графическим изображением, где на фигуре изображена схема системы очистки масла гидравлических приводов. Предлагаемая система очистки масла гидравлических приводов включает в себя бак 1 для рабочей жидкости с заливной горловиной 2, всасывающий 3 и нагнетательный 5 маслопроводы, масляный шестеренный насос 4, гидрораспределитель 6, напорную 7, перепускную 8 и сливную 9 магистрали, предохранительный клапан 10, центрифугу 11, фильтр 12,дополнительную сливную магистраль 13, манометры 14. Система очистки масла гидравлических приводов работает следующим образом. Масляный шестеренный насос 4 закачивает рабочую жидкость из бака 1 по всасывающему маслопроводу 3 и подает ее под давлением по нагнетательному маслопроводу 5 к гидрораспределителю 6, который распределяет и регулирует ее поток с помощью секций. Далее рабочая жидкость движется от одной из секций по напорной магистрали 7 гидрораспределителя 6 к блоку очистки, включающему центрифугу 11 и фильтр 12, где проходит очистку. Пройдя блок очистки, рабочая жидкость по перепускной магистрали 8 возвращается к гидрораспределителю 6, откуда по сливной магистрали 9 поступает обратно в бак 1. Для поддержания необходимого давления в системе очистки масла в напорной магистрали 7 установлен предохранительный клапан 10, отрегулированный на срабатывание при давлении 0,80,02 МПа, который соединен дополнительной сливной магистралью 13 с заливной горловиной 2 бака 1. Степень загрязнения центрифуги 11 контролируют по времени вращения ее ротора после выключения гидравлических приводов, а фильтра 12 - по разности показаний манометров 14. При достижении предельных значений центрифугу и фильтр очищают. Такая схема системы очистки масла гидравлических приводов позволяет улучшить качество рабочей жидкости за счет многократного ее прохождения через блок очистки и повысить надежность рабочих органов гидравлических приводов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
