Стенд для исследования взаимодействия колес с почвой

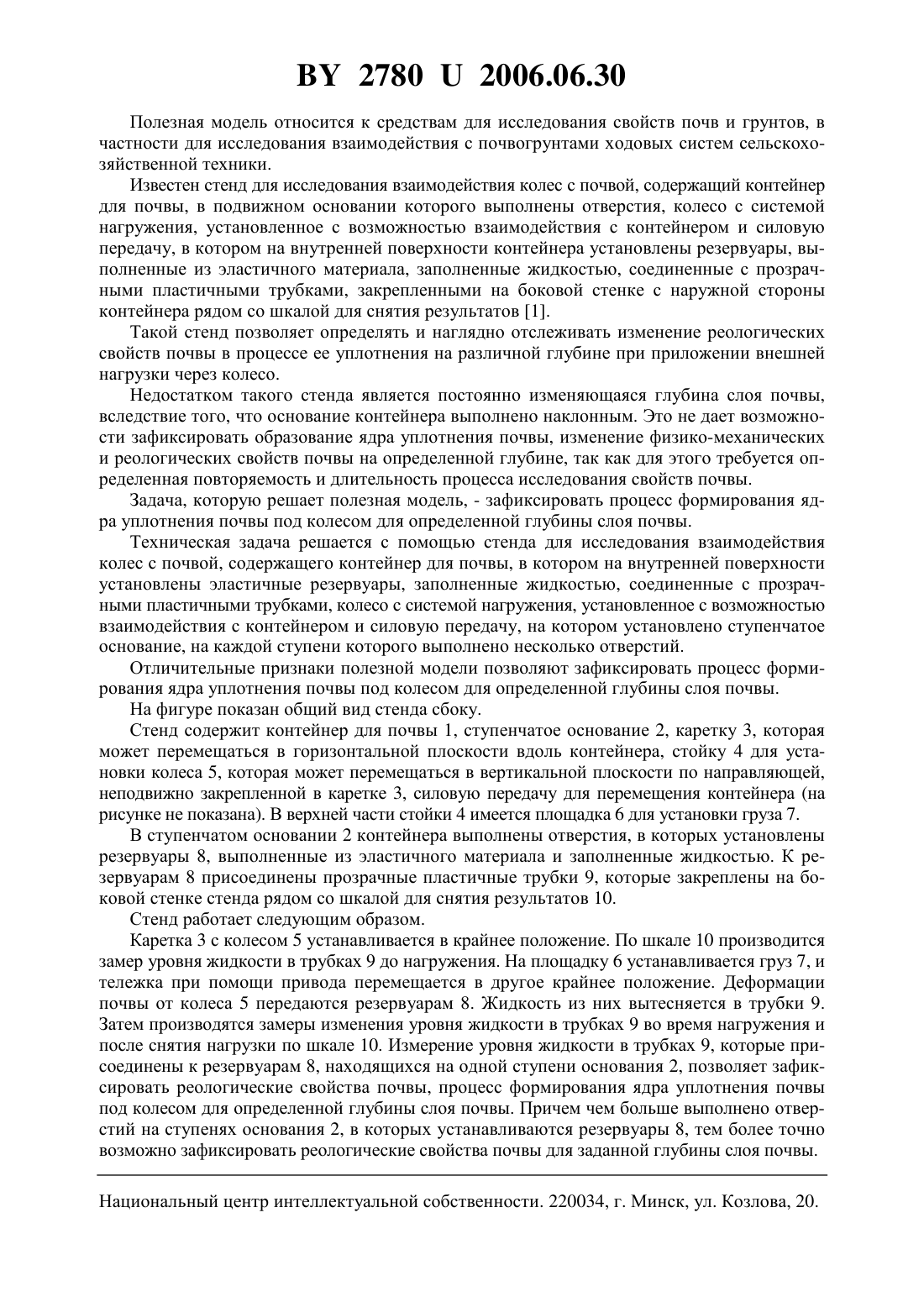

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СТЕНД ДЛЯ ИССЛЕДОВАНИЯ ВЗАИМОДЕЙСТВИЯ КОЛЕС С ПОЧВОЙ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Орда Александр Николаевич Шкляревич Виктор Александрович Гирейко Николай Анатольевич Зенькович Адам Адамович Селеши Асфау Белачеу(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Стенд для исследования взаимодействия колес с почвой, содержащий контейнер для почвы, в котором на внутренней поверхности установлены эластичные резервуары, заполненные жидкостью, соединенные с прозрачными пластичными трубками, колесо с системой нагружения, установленное с возможностью взаимодействия с контейнером и силовую передачу, отличающийся тем, что на контейнере установлено ступенчатое основание, на каждой ступени которого выполнено несколько отверстий.(56) 1. Патент на полезную модель 1966, МПК 01 17/00, 2005. 27802006.06.30 Полезная модель относится к средствам для исследования свойств почв и грунтов, в частности для исследования взаимодействия с почвогрунтами ходовых систем сельскохозяйственной техники. Известен стенд для исследования взаимодействия колес с почвой, содержащий контейнер для почвы, в подвижном основании которого выполнены отверстия, колесо с системой нагружения, установленное с возможностью взаимодействия с контейнером и силовую передачу, в котором на внутренней поверхности контейнера установлены резервуары, выполненные из эластичного материала, заполненные жидкостью, соединенные с прозрачными пластичными трубками, закрепленными на боковой стенке с наружной стороны контейнера рядом со шкалой для снятия результатов 1. Такой стенд позволяет определять и наглядно отслеживать изменение реологических свойств почвы в процессе ее уплотнения на различной глубине при приложении внешней нагрузки через колесо. Недостатком такого стенда является постоянно изменяющаяся глубина слоя почвы,вследствие того, что основание контейнера выполнено наклонным. Это не дает возможности зафиксировать образование ядра уплотнения почвы, изменение физико-механических и реологических свойств почвы на определенной глубине, так как для этого требуется определенная повторяемость и длительность процесса исследования свойств почвы. Задача, которую решает полезная модель, - зафиксировать процесс формирования ядра уплотнения почвы под колесом для определенной глубины слоя почвы. Техническая задача решается с помощью стенда для исследования взаимодействия колес с почвой, содержащего контейнер для почвы, в котором на внутренней поверхности установлены эластичные резервуары, заполненные жидкостью, соединенные с прозрачными пластичными трубками, колесо с системой нагружения, установленное с возможностью взаимодействия с контейнером и силовую передачу, на котором установлено ступенчатое основание, на каждой ступени которого выполнено несколько отверстий. Отличительные признаки полезной модели позволяют зафиксировать процесс формирования ядра уплотнения почвы под колесом для определенной глубины слоя почвы. На фигуре показан общий вид стенда сбоку. Стенд содержит контейнер для почвы 1, ступенчатое основание 2, каретку 3, которая может перемещаться в горизонтальной плоскости вдоль контейнера, стойку 4 для установки колеса 5, которая может перемещаться в вертикальной плоскости по направляющей,неподвижно закрепленной в каретке 3, силовую передачу для перемещения контейнера (на рисунке не показана). В верхней части стойки 4 имеется площадка 6 для установки груза 7. В ступенчатом основании 2 контейнера выполнены отверстия, в которых установлены резервуары 8, выполненные из эластичного материала и заполненные жидкостью. К резервуарам 8 присоединены прозрачные пластичные трубки 9, которые закреплены на боковой стенке стенда рядом со шкалой для снятия результатов 10. Стенд работает следующим образом. Каретка 3 с колесом 5 устанавливается в крайнее положение. По шкале 10 производится замер уровня жидкости в трубках 9 до нагружения. На площадку 6 устанавливается груз 7, и тележка при помощи привода перемещается в другое крайнее положение. Деформации почвы от колеса 5 передаются резервуарам 8. Жидкость из них вытесняется в трубки 9. Затем производятся замеры изменения уровня жидкости в трубках 9 во время нагружения и после снятия нагрузки по шкале 10. Измерение уровня жидкости в трубках 9, которые присоединены к резервуарам 8, находящихся на одной ступени основания 2, позволяет зафиксировать реологические свойства почвы, процесс формирования ядра уплотнения почвы под колесом для определенной глубины слоя почвы. Причем чем больше выполнено отверстий на ступенях основания 2, в которых устанавливаются резервуары 8, тем более точно возможно зафиксировать реологические свойства почвы для заданной глубины слоя почвы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
