Стенд для исследования взаимодействия колес с почвой

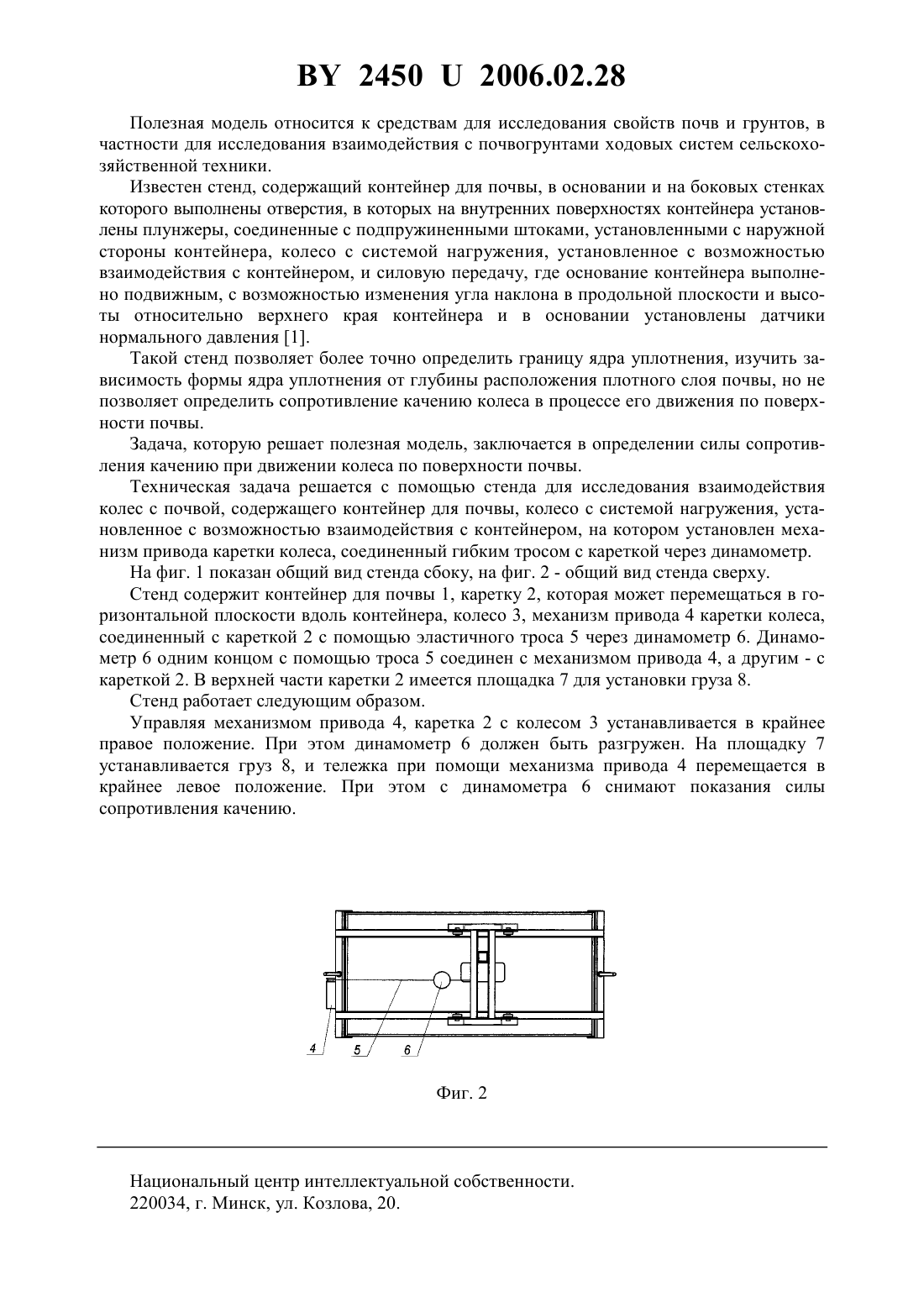

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СТЕНД ДЛЯ ИССЛЕДОВАНИЯ ВЗАИМОДЕЙСТВИЯ КОЛЕС С ПОЧВОЙ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Орда Александр Николаевич Шкляревич Виктор Александрович Гирейко Николай Анатольевич Зенькович Адам Адамович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Стенд для исследования взаимодействия колес с почвой, содержащий контейнер для почвы, колесо с системой нагружения, установленное с возможностью взаимодействия с контейнером, отличающийся тем, что на контейнере установлен механизм привода каретки колеса, соединенный гибким тросом с кареткой через динамометр.(56) 1. Патент на полезную модель 1244, МПК 01 М 17/00, 2003. 24502006.02.28 Полезная модель относится к средствам для исследования свойств почв и грунтов, в частности для исследования взаимодействия с почвогрунтами ходовых систем сельскохозяйственной техники. Известен стенд, содержащий контейнер для почвы, в основании и на боковых стенках которого выполнены отверстия, в которых на внутренних поверхностях контейнера установлены плунжеры, соединенные с подпружиненными штоками, установленными с наружной стороны контейнера, колесо с системой нагружения, установленное с возможностью взаимодействия с контейнером, и силовую передачу, где основание контейнера выполнено подвижным, с возможностью изменения угла наклона в продольной плоскости и высоты относительно верхнего края контейнера и в основании установлены датчики нормального давления 1. Такой стенд позволяет более точно определить границу ядра уплотнения, изучить зависимость формы ядра уплотнения от глубины расположения плотного слоя почвы, но не позволяет определить сопротивление качению колеса в процессе его движения по поверхности почвы. Задача, которую решает полезная модель, заключается в определении силы сопротивления качению при движении колеса по поверхности почвы. Техническая задача решается с помощью стенда для исследования взаимодействия колес с почвой, содержащего контейнер для почвы, колесо с системой нагружения, установленное с возможностью взаимодействия с контейнером, на котором установлен механизм привода каретки колеса, соединенный гибким тросом с кареткой через динамометр. На фиг. 1 показан общий вид стенда сбоку, на фиг. 2 - общий вид стенда сверху. Стенд содержит контейнер для почвы 1, каретку 2, которая может перемещаться в горизонтальной плоскости вдоль контейнера, колесо 3, механизм привода 4 каретки колеса,соединенный с кареткой 2 с помощью эластичного троса 5 через динамометр 6. Динамометр 6 одним концом с помощью троса 5 соединен с механизмом привода 4, а другим - с кареткой 2. В верхней части каретки 2 имеется площадка 7 для установки груза 8. Стенд работает следующим образом. Управляя механизмом привода 4, каретка 2 с колесом 3 устанавливается в крайнее правое положение. При этом динамометр 6 должен быть разгружен. На площадку 7 устанавливается груз 8, и тележка при помощи механизма привода 4 перемещается в крайнее левое положение. При этом с динамометра 6 снимают показания силы сопротивления качению. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
