Устройство ввода информации
Номер патента: 7909
Опубликовано: 30.04.2006
Авторы: Маньшин Геральд Григорьевич, Марковский Анатолий Борисович, Дробышевский Чеслав Брониславович, Смольский Анатолий Николаевич, Тихомиров Василий Леонтевич, Дубовский Владимир Андреевич
Текст

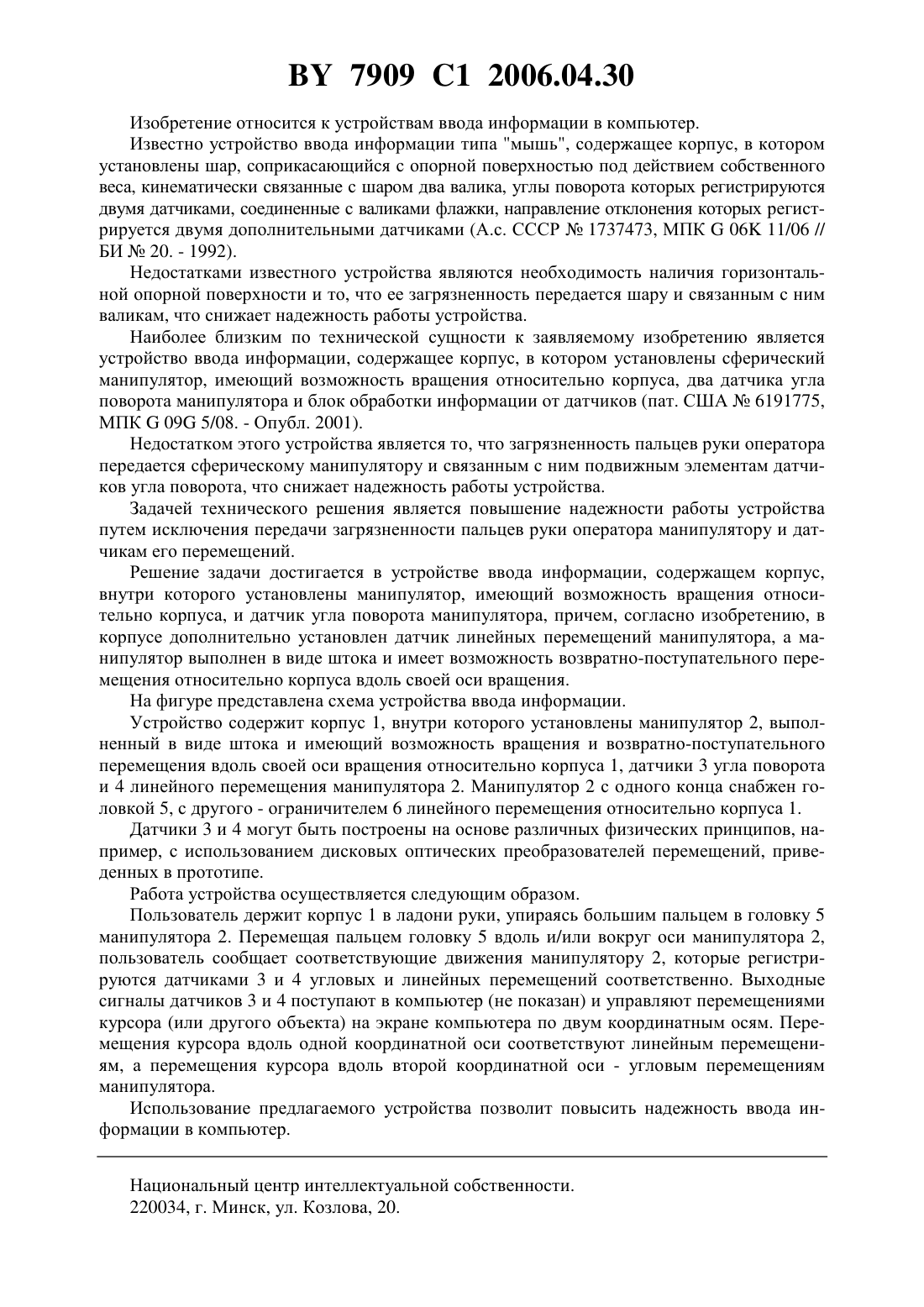

(51)06 3/033, 3/03 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное научное учреждение Институт механики и надежности машин Национальной академии наук Беларуси(72) Авторы Маньшин Геральд Григорьевич Дубовский Владимир Андреевич Тихомиров Василий Леонтьевич Дробышевский Чеслав Брониславович Марковский Анатолий Борисович Смольский Анатолий Николаевич(73) Патентообладатель Государственное научное учреждение Институт механики и надежности машин Национальной академии наук Беларуси(57) 1. Устройство ввода информации, содержащее корпус, внутри которого установлены манипулятор, имеющий возможность вращения относительно корпуса, и датчик угла поворота манипулятора, отличающееся тем, что в корпусе дополнительно установлен датчик линейных перемещений манипулятора, а манипулятор выполнен в виде штока и имеет возможность возвратно-поступательного перемещения относительно корпуса вдоль своей оси вращения. 2. Устройство ввода информации по п. 1, отличающееся тем, что манипулятор снабжен головкой и ограничителем линейного перемещения, установленными с противоположных его сторон. 7909 1 2006.04.30 Изобретение относится к устройствам ввода информации в компьютер. Известно устройство ввода информации типа мышь, содержащее корпус, в котором установлены шар, соприкасающийся с опорной поверхностью под действием собственного веса, кинематически связанные с шаром два валика, углы поворота которых регистрируются двумя датчиками, соединенные с валиками флажки, направление отклонения которых регистрируется двумя дополнительными датчиками (А.с. СССР 1737473, МПК 06 11/06 // БИ 20. - 1992). Недостатками известного устройства являются необходимость наличия горизонтальной опорной поверхности и то, что ее загрязненность передается шару и связанным с ним валикам, что снижает надежность работы устройства. Наиболее близким по технической сущности к заявляемому изобретению является устройство ввода информации, содержащее корпус, в котором установлены сферический манипулятор, имеющий возможность вращения относительно корпуса, два датчика угла поворота манипулятора и блок обработки информации от датчиков (пат. США 6191775,МПК 09 5/08. - Опубл. 2001). Недостатком этого устройства является то, что загрязненность пальцев руки оператора передается сферическому манипулятору и связанным с ним подвижным элементам датчиков угла поворота, что снижает надежность работы устройства. Задачей технического решения является повышение надежности работы устройства путем исключения передачи загрязненности пальцев руки оператора манипулятору и датчикам его перемещений. Решение задачи достигается в устройстве ввода информации, содержащем корпус,внутри которого установлены манипулятор, имеющий возможность вращения относительно корпуса, и датчик угла поворота манипулятора, причем, согласно изобретению, в корпусе дополнительно установлен датчик линейных перемещений манипулятора, а манипулятор выполнен в виде штока и имеет возможность возвратно-поступательного перемещения относительно корпуса вдоль своей оси вращения. На фигуре представлена схема устройства ввода информации. Устройство содержит корпус 1, внутри которого установлены манипулятор 2, выполненный в виде штока и имеющий возможность вращения и возвратно-поступательного перемещения вдоль своей оси вращения относительно корпуса 1, датчики 3 угла поворота и 4 линейного перемещения манипулятора 2. Манипулятор 2 с одного конца снабжен головкой 5, с другого - ограничителем 6 линейного перемещения относительно корпуса 1. Датчики 3 и 4 могут быть построены на основе различных физических принципов, например, с использованием дисковых оптических преобразователей перемещений, приведенных в прототипе. Работа устройства осуществляется следующим образом. Пользователь держит корпус 1 в ладони руки, упираясь большим пальцем в головку 5 манипулятора 2. Перемещая пальцем головку 5 вдоль и/или вокруг оси манипулятора 2,пользователь сообщает соответствующие движения манипулятору 2, которые регистрируются датчиками 3 и 4 угловых и линейных перемещений соответственно. Выходные сигналы датчиков 3 и 4 поступают в компьютер (не показан) и управляют перемещениями курсора (или другого объекта) на экране компьютера по двум координатным осям. Перемещения курсора вдоль одной координатной оси соответствуют линейным перемещениям, а перемещения курсора вдоль второй координатной оси - угловым перемещениям манипулятора. Использование предлагаемого устройства позволит повысить надежность ввода информации в компьютер. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
МПК / Метки
МПК: G06F 3/033, G06F 3/03
Метки: информации, устройство, ввода
