Устройство ввода информации

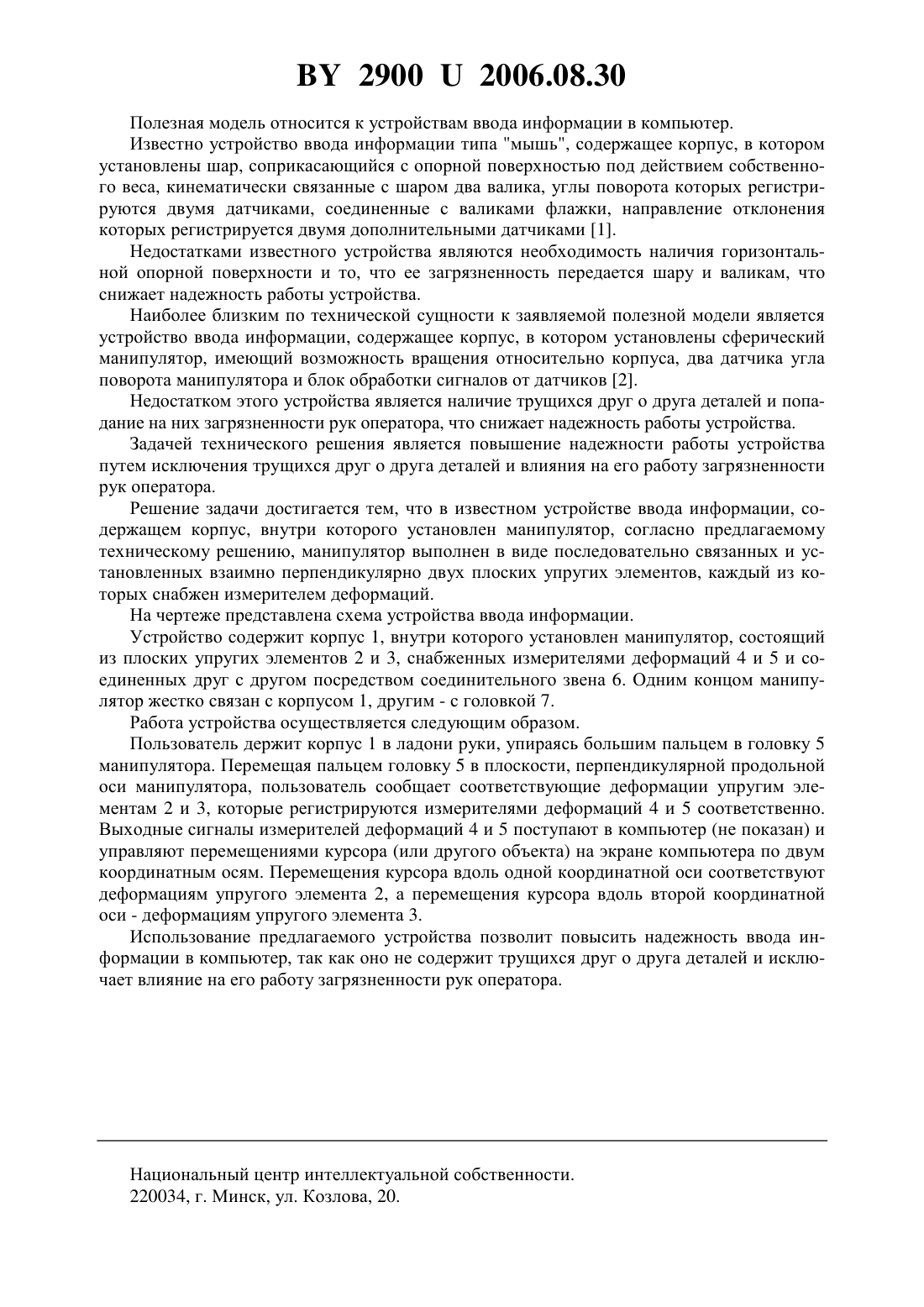

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное научное учреждение Институт механики и надежности машин Национальной академии наук Беларуси(72) Автор Дубовский Владимир Андреевич(73) Патентообладатель Государственное научное учреждение Институт механики и надежности машин Национальной академии наук Беларуси(57) Устройство ввода информации, содержащее корпус, внутри которого установлен манипулятор, отличающееся тем, что манипулятор выполнен в виде последовательно связанных и установленных взаимно перпендикулярно двух плоских упругих элементов,каждый из которых снабжен измерителем деформаций. 29002006.08.30 Полезная модель относится к устройствам ввода информации в компьютер. Известно устройство ввода информации типа мышь, содержащее корпус, в котором установлены шар, соприкасающийся с опорной поверхностью под действием собственного веса, кинематически связанные с шаром два валика, углы поворота которых регистрируются двумя датчиками, соединенные с валиками флажки, направление отклонения которых регистрируется двумя дополнительными датчиками 1. Недостатками известного устройства являются необходимость наличия горизонтальной опорной поверхности и то, что ее загрязненность передается шару и валикам, что снижает надежность работы устройства. Наиболее близким по технической сущности к заявляемой полезной модели является устройство ввода информации, содержащее корпус, в котором установлены сферический манипулятор, имеющий возможность вращения относительно корпуса, два датчика угла поворота манипулятора и блок обработки сигналов от датчиков 2. Недостатком этого устройства является наличие трущихся друг о друга деталей и попадание на них загрязненности рук оператора, что снижает надежность работы устройства. Задачей технического решения является повышение надежности работы устройства путем исключения трущихся друг о друга деталей и влияния на его работу загрязненности рук оператора. Решение задачи достигается тем, что в известном устройстве ввода информации, содержащем корпус, внутри которого установлен манипулятор, согласно предлагаемому техническому решению, манипулятор выполнен в виде последовательно связанных и установленных взаимно перпендикулярно двух плоских упругих элементов, каждый из которых снабжен измерителем деформаций. На чертеже представлена схема устройства ввода информации. Устройство содержит корпус 1, внутри которого установлен манипулятор, состоящий из плоских упругих элементов 2 и 3, снабженных измерителями деформаций 4 и 5 и соединенных друг с другом посредством соединительного звена 6. Одним концом манипулятор жестко связан с корпусом 1, другим - с головкой 7. Работа устройства осуществляется следующим образом. Пользователь держит корпус 1 в ладони руки, упираясь большим пальцем в головку 5 манипулятора. Перемещая пальцем головку 5 в плоскости, перпендикулярной продольной оси манипулятора, пользователь сообщает соответствующие деформации упругим элементам 2 и 3, которые регистрируются измерителями деформаций 4 и 5 соответственно. Выходные сигналы измерителей деформаций 4 и 5 поступают в компьютер (не показан) и управляют перемещениями курсора (или другого объекта) на экране компьютера по двум координатным осям. Перемещения курсора вдоль одной координатной оси соответствуют деформациям упругого элемента 2, а перемещения курсора вдоль второй координатной оси - деформациям упругого элемента 3. Использование предлагаемого устройства позволит повысить надежность ввода информации в компьютер, так как оно не содержит трущихся друг о друга деталей и исключает влияние на его работу загрязненности рук оператора. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
