Инструмент для пневмоцентробежной обработки цилиндрических поверхностей отверстий

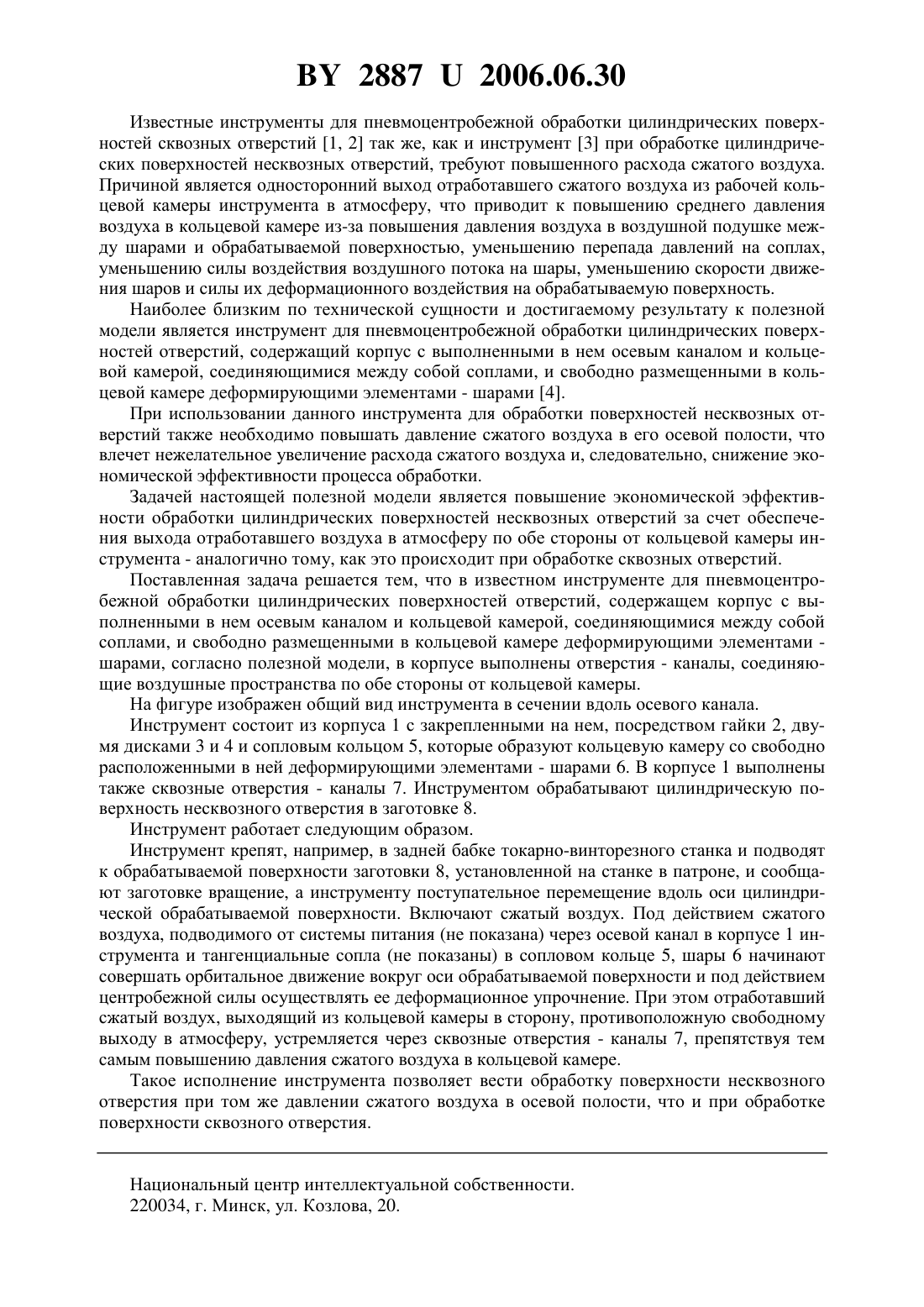

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ИНСТРУМЕНТ ДЛЯ ПНЕВМОЦЕНТРОБЕЖНОЙ ОБРАБОТКИ ЦИЛИНДРИЧЕСКИХ ПОВЕРХНОСТЕЙ ОТВЕРСТИЙ(71) Заявители Минаков Анатолий Петрович Ящук Олег Викторович(72) Авторы Минаков Анатолий Петрович Ящук Олег Викторович Камчицкая Ирина Дмитриевна Ткачев Александр Владимирович Куцеполенко Александр Владимирович(73) Патентообладатели Минаков Анатолий Петрович Ящук Олег Викторович(57) Инструмент для пневмоцентробежной обработки цилиндрических поверхностей отверстий, содержащий корпус с выполненными в нем осевым каналом и кольцевой камерой,соединяющимися между собой соплами, и свободно размещенными в кольцевой камере деформирующими элементами - шарами, отличающийся тем, что в корпусе выполнены отверстия - каналы, соединяющие воздушные пространства по обе стороны от кольцевой камеры.(56) 1. Инструмент для чистовой обработки тел вращения методом пластической деформации. - А.с. СС 543507, 1977. 2. Инструмент для обработки цилиндрических отверстий методом пластической деформации. - А.с. СССР 1488182, 1989. 3. Минаков А.П., Бунос А.А. Технологические основы пневмо-вибродинамической обработки нежестких деталей / Под ред. П.И. Ящерицына. - Мн. Навукатэхнка, 1995. 304 с., С. 112. 4. Инструмент для чистовой обработки тел вращения методом пластической деформации. - А.с. СССР 512043, 1976. Полезная модель относится к технологии машиностроения, а именно к упрочняющей обработке цилиндрических поверхностей отверстий металлических заготовок поверхностным пластическим деформированием. 28872006.06.30 Известные инструменты для пневмоцентробежной обработки цилиндрических поверхностей сквозных отверстий 1, 2 так же, как и инструмент 3 при обработке цилиндрических поверхностей несквозных отверстий, требуют повышенного расхода сжатого воздуха. Причиной является односторонний выход отработавшего сжатого воздуха из рабочей кольцевой камеры инструмента в атмосферу, что приводит к повышению среднего давления воздуха в кольцевой камере из-за повышения давления воздуха в воздушной подушке между шарами и обрабатываемой поверхностью, уменьшению перепада давлений на соплах,уменьшению силы воздействия воздушного потока на шары, уменьшению скорости движения шаров и силы их деформационного воздействия на обрабатываемую поверхность. Наиболее близким по технической сущности и достигаемому результату к полезной модели является инструмент для пневмоцентробежной обработки цилиндрических поверхностей отверстий, содержащий корпус с выполненными в нем осевым каналом и кольцевой камерой, соединяющимися между собой соплами, и свободно размещенными в кольцевой камере деформирующими элементами - шарами 4. При использовании данного инструмента для обработки поверхностей несквозных отверстий также необходимо повышать давление сжатого воздуха в его осевой полости, что влечет нежелательное увеличение расхода сжатого воздуха и, следовательно, снижение экономической эффективности процесса обработки. Задачей настоящей полезной модели является повышение экономической эффективности обработки цилиндрических поверхностей несквозных отверстий за счет обеспечения выхода отработавшего воздуха в атмосферу по обе стороны от кольцевой камеры инструмента - аналогично тому, как это происходит при обработке сквозных отверстий. Поставленная задача решается тем, что в известном инструменте для пневмоцентробежной обработки цилиндрических поверхностей отверстий, содержащем корпус с выполненными в нем осевым каналом и кольцевой камерой, соединяющимися между собой соплами, и свободно размещенными в кольцевой камере деформирующими элементами шарами, согласно полезной модели, в корпусе выполнены отверстия - каналы, соединяющие воздушные пространства по обе стороны от кольцевой камеры. На фигуре изображен общий вид инструмента в сечении вдоль осевого канала. Инструмент состоит из корпуса 1 с закрепленными на нем, посредством гайки 2, двумя дисками 3 и 4 и сопловым кольцом 5, которые образуют кольцевую камеру со свободно расположенными в ней деформирующими элементами - шарами 6. В корпусе 1 выполнены также сквозные отверстия - каналы 7. Инструментом обрабатывают цилиндрическую поверхность несквозного отверстия в заготовке 8. Инструмент работает следующим образом. Инструмент крепят, например, в задней бабке токарно-винторезного станка и подводят к обрабатываемой поверхности заготовки 8, установленной на станке в патроне, и сообщают заготовке вращение, а инструменту поступательное перемещение вдоль оси цилиндрической обрабатываемой поверхности. Включают сжатый воздух. Под действием сжатого воздуха, подводимого от системы питания (не показана) через осевой канал в корпусе 1 инструмента и тангенциальные сопла (не показаны) в сопловом кольце 5, шары 6 начинают совершать орбитальное движение вокруг оси обрабатываемой поверхности и под действием центробежной силы осуществлять ее деформационное упрочнение. При этом отработавший сжатый воздух, выходящий из кольцевой камеры в сторону, противоположную свободному выходу в атмосферу, устремляется через сквозные отверстия - каналы 7, препятствуя тем самым повышению давления сжатого воздуха в кольцевой камере. Такое исполнение инструмента позволяет вести обработку поверхности несквозного отверстия при том же давлении сжатого воздуха в осевой полости, что и при обработке поверхности сквозного отверстия. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
