Захват для брёвен

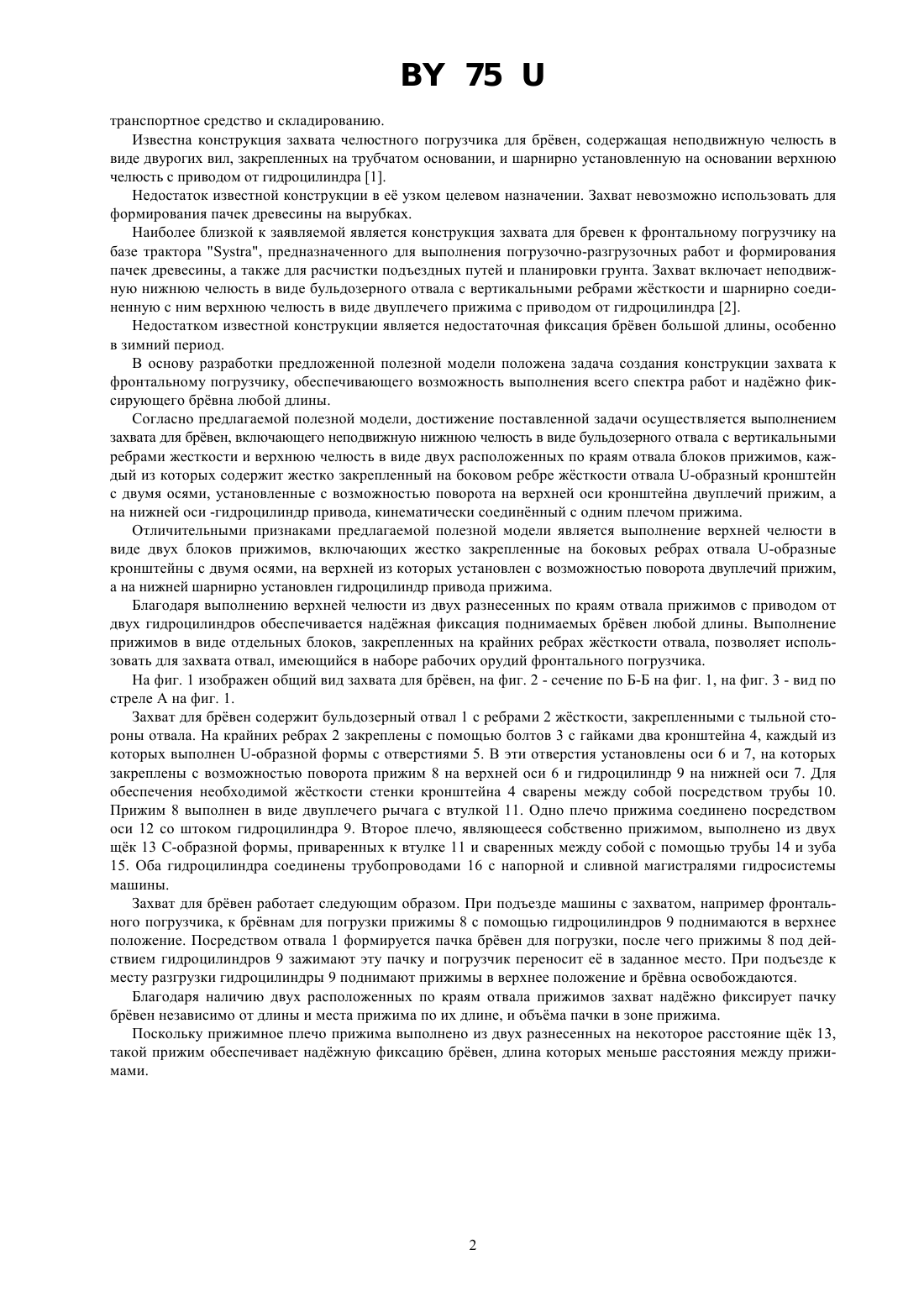

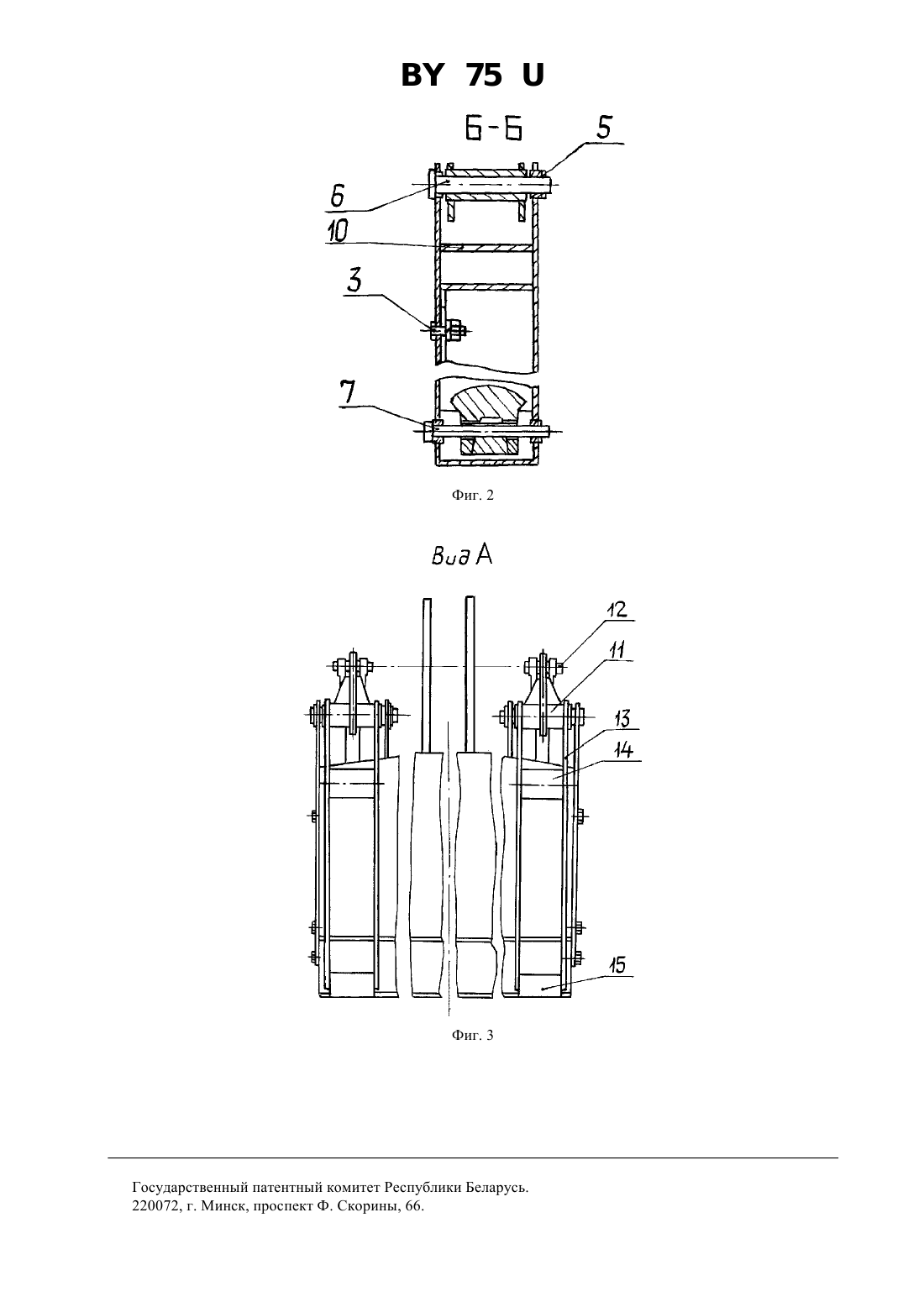

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Государственное предприятие Минский тракторный завод(73) Патентообладатель Государственное предприятие Минский тракторный завод(57) Захват для брвен, включающий неподвижную челюсть в виде бульдозерного отвала с вертикальными ребрами жсткости и установленную на нм подвижную верхнюю челюсть в виде двуплечего прижима с приводом от гидроцилиндра, отличающийся тем, что верхняя челюсть выполнена в виде двух расположенных по краям отвала блоков прижимов, каждый из которых содержит жестко закрепленный на боковом ребре жсткости отвала -образный кронштейн с двумя осями, установленный на верхней оси кронштейна с возможностью поворота двуплечий прижим, а на нижней оси кронштейна шарнирно установлен гидроцилиндр привода прижима. Полезная модель относится к погрузочному оборудованию, в частности к захватам для фронтального погрузчика, предназначенным для выполнения работ по формированию пачек сортиментов, погрузке их на 75 транспортное средство и складированию. Известна конструкция захвата челюстного погрузчика для брвен, содержащая неподвижную челюсть в виде двурогих вил, закрепленных на трубчатом основании, и шарнирно установленную на основании верхнюю челюсть с приводом от гидроцилиндра 1. Недостаток известной конструкции в е узком целевом назначении. Захват невозможно использовать для формирования пачек древесины на вырубках. Наиболее близкой к заявляемой является конструкция захвата для бревен к фронтальному погрузчику на базе трактора , предназначенного для выполнения погрузочно-разгрузочных работ и формирования пачек древесины, а также для расчистки подъездных путей и планировки грунта. Захват включает неподвижную нижнюю челюсть в виде бульдозерного отвала с вертикальными ребрами жсткости и шарнирно соединенную с ним верхнюю челюсть в виде двуплечего прижима с приводом от гидроцилиндра 2. Недостатком известной конструкции является недостаточная фиксация брвен большой длины, особенно в зимний период. В основу разработки предложенной полезной модели положена задача создания конструкции захвата к фронтальному погрузчику, обеспечивающего возможность выполнения всего спектра работ и наджно фиксирующего брвна любой длины. Согласно предлагаемой полезной модели, достижение поставленной задачи осуществляется выполнением захвата для брвен, включающего неподвижную нижнюю челюсть в виде бульдозерного отвала с вертикальными ребрами жесткости и верхнюю челюсть в виде двух расположенных по краям отвала блоков прижимов, каждый из которых содержит жестко закрепленный на боковом ребре жсткости отвала -образный кронштейн с двумя осями, установленные с возможностью поворота на верхней оси кронштейна двуплечий прижим, а на нижней оси -гидроцилиндр привода, кинематически соединнный с одним плечом прижима. Отличительными признаками предлагаемой полезной модели является выполнение верхней челюсти в виде двух блоков прижимов, включающих жестко закрепленные на боковых ребрах отвала -образные кронштейны с двумя осями, на верхней из которых установлен с возможностью поворота двуплечий прижим,а на нижней шарнирно установлен гидроцилиндр привода прижима. Благодаря выполнению верхней челюсти из двух разнесенных по краям отвала прижимов с приводом от двух гидроцилиндров обеспечивается наджная фиксация поднимаемых брвен любой длины. Выполнение прижимов в виде отдельных блоков, закрепленных на крайних ребрах жсткости отвала, позволяет использовать для захвата отвал, имеющийся в наборе рабочих орудий фронтального погрузчика. На фиг. 1 изображен общий вид захвата для брвен, на фиг. 2 - сечение по Б-Б на фиг. 1, на фиг. 3 - вид по стреле А на фиг. 1. Захват для брвен содержит бульдозерный отвал 1 с ребрами 2 жсткости, закрепленными с тыльной стороны отвала. На крайних ребрах 2 закреплены с помощью болтов 3 с гайками два кронштейна 4, каждый из которых выполнен -образной формы с отверстиями 5. В эти отверстия установлены оси 6 и 7, на которых закреплены с возможностью поворота прижим 8 на верхней оси 6 и гидроцилиндр 9 на нижней оси 7. Для обеспечения необходимой жсткости стенки кронштейна 4 сварены между собой посредством трубы 10. Прижим 8 выполнен в виде двуплечего рычага с втулкой 11. Одно плечо прижима соединено посредством оси 12 со штоком гидроцилиндра 9. Второе плечо, являющееся собственно прижимом, выполнено из двух щк 13 С-образной формы, приваренных к втулке 11 и сваренных между собой с помощью трубы 14 и зуба 15. Оба гидроцилиндра соединены трубопроводами 16 с напорной и сливной магистралями гидросистемы машины. Захват для брвен работает следующим образом. При подъезде машины с захватом, например фронтального погрузчика, к брвнам дляпогрузки прижимы 8 с помощью гидроцилиндров 9 поднимаются в верхнее положение. Посредством отвала 1 формируется пачка брвен для погрузки, после чего прижимы 8 под действием гидроцилиндров 9 зажимают эту пачку и погрузчик переносит е в заданное место. При подъезде к месту разгрузки гидроцилиндры 9 поднимают прижимы в верхнее положение и брвна освобождаются. Благодаря наличию двух расположенных по краям отвала прижимов захват наджно фиксирует пачку брвен независимо от длины и места прижима по их длине, и объма пачки в зоне прижима. Поскольку прижимное плечо прижима выполнено из двух разнесенных на некоторое расстояние щк 13,такой прижим обеспечивает наджную фиксацию брвен, длина которых меньше расстояния между прижимами. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
