Катушка для намотки длинномерного материала

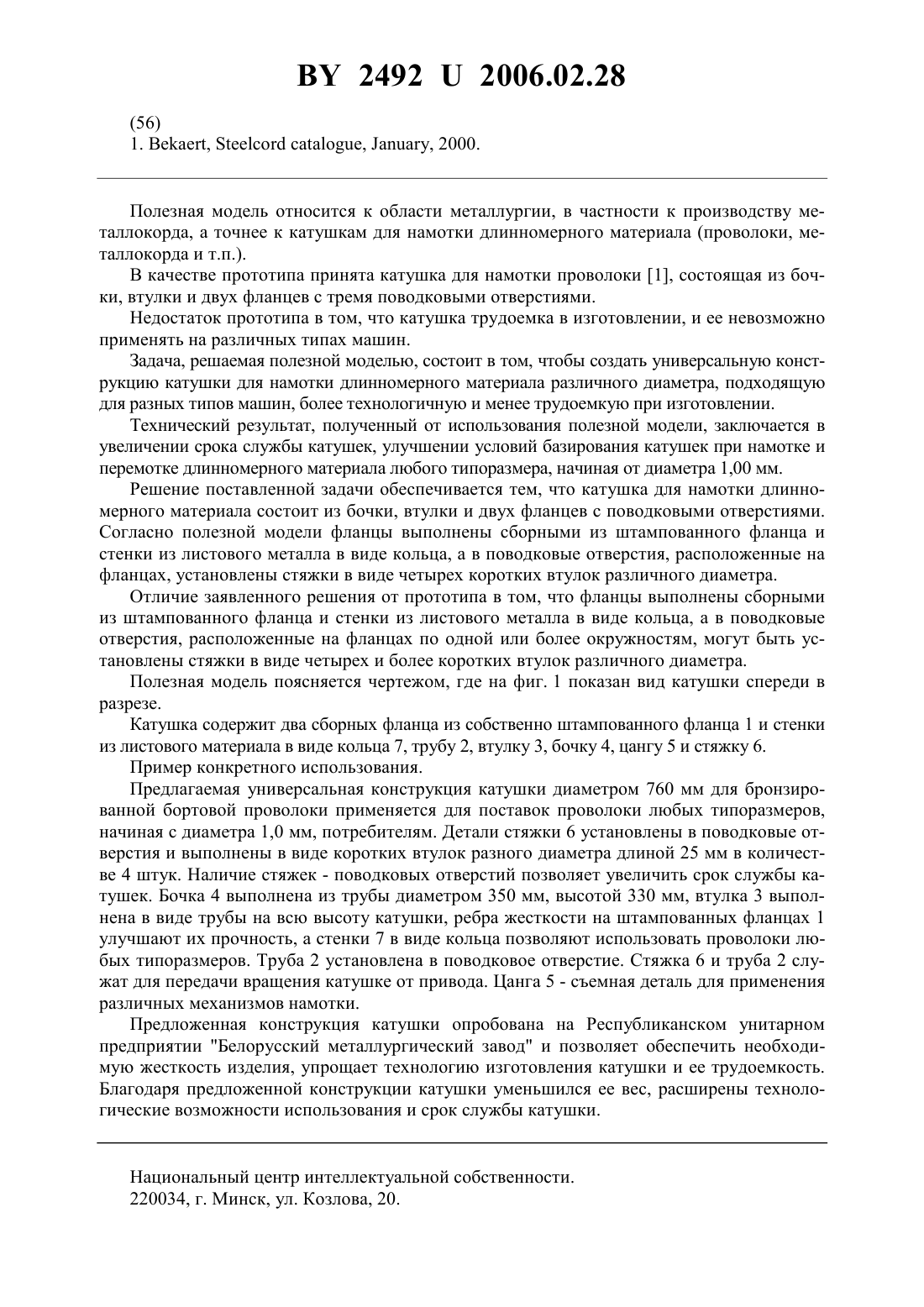

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КАТУШКА ДЛЯ НАМОТКИ ДЛИННОМЕРНОГО МАТЕРИАЛА(71) Заявитель Республиканское унитарное предприятие Белорусский металлургический завод(72) Авторы Степанченко Александр Яковлевич Белозарович Эдуард Иванович Маточкин Виктор Аркадьевич Ненашев Александр Владимирович(73) Патентообладатель Республиканское унитарное предприятие Белорусский металлургический завод(57) 1. Катушка для намотки длинномерного материала, включающая бочку, втулку и два фланца с поводковыми отверстиями, отличающаяся тем, что фланцы выполнены сборными из штампованного фланца и стенки из листового металла в виде кольца. 2. Катушка по п. 1., отличающаяся тем, что в поводковые отверстия, расположенные на фланцах, установлены стяжки в виде четырех и более коротких втулок различного диаметра.(56) 1. ,, , 2000. Полезная модель относится к области металлургии, в частности к производству металлокорда, а точнее к катушкам для намотки длинномерного материала (проволоки, металлокорда и т.п.). В качестве прототипа принята катушка для намотки проволоки 1, состоящая из бочки, втулки и двух фланцев с тремя поводковыми отверстиями. Недостаток прототипа в том, что катушка трудоемка в изготовлении, и ее невозможно применять на различных типах машин. Задача, решаемая полезной моделью, состоит в том, чтобы создать универсальную конструкцию катушки для намотки длинномерного материала различного диаметра, подходящую для разных типов машин, более технологичную и менее трудоемкую при изготовлении. Технический результат, полученный от использования полезной модели, заключается в увеличении срока службы катушек, улучшении условий базирования катушек при намотке и перемотке длинномерного материала любого типоразмера, начиная от диаметра 1,00 мм. Решение поставленной задачи обеспечивается тем, что катушка для намотки длинномерного материала состоит из бочки, втулки и двух фланцев с поводковыми отверстиями. Согласно полезной модели фланцы выполнены сборными из штампованного фланца и стенки из листового металла в виде кольца, а в поводковые отверстия, расположенные на фланцах, установлены стяжки в виде четырех коротких втулок различного диаметра. Отличие заявленного решения от прототипа в том, что фланцы выполнены сборными из штампованного фланца и стенки из листового металла в виде кольца, а в поводковые отверстия, расположенные на фланцах по одной или более окружностям, могут быть установлены стяжки в виде четырех и более коротких втулок различного диаметра. Полезная модель поясняется чертежом, где на фиг. 1 показан вид катушки спереди в разрезе. Катушка содержит два сборных фланца из собственно штампованного фланца 1 и стенки из листового материала в виде кольца 7, трубу 2, втулку 3, бочку 4, цангу 5 и стяжку 6. Пример конкретного использования. Предлагаемая универсальная конструкция катушки диаметром 760 мм для бронзированной бортовой проволоки применяется для поставок проволоки любых типоразмеров,начиная с диаметра 1,0 мм, потребителям. Детали стяжки 6 установлены в поводковые отверстия и выполнены в виде коротких втулок разного диаметра длиной 25 мм в количестве 4 штук. Наличие стяжек - поводковых отверстий позволяет увеличить срок службы катушек. Бочка 4 выполнена из трубы диаметром 350 мм, высотой 330 мм, втулка 3 выполнена в виде трубы на всю высоту катушки, ребра жесткости на штампованных фланцах 1 улучшают их прочность, а стенки 7 в виде кольца позволяют использовать проволоки любых типоразмеров. Труба 2 установлена в поводковое отверстие. Стяжка 6 и труба 2 служат для передачи вращения катушке от привода. Цанга 5 - съемная деталь для применения различных механизмов намотки. Предложенная конструкция катушки опробована на Республиканском унитарном предприятии Белорусский металлургический завод и позволяет обеспечить необходимую жесткость изделия, упрощает технологию изготовления катушки и ее трудоемкость. Благодаря предложенной конструкции катушки уменьшился ее вес, расширены технологические возможности использования и срок службы катушки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
