Устройство для гидромассажа

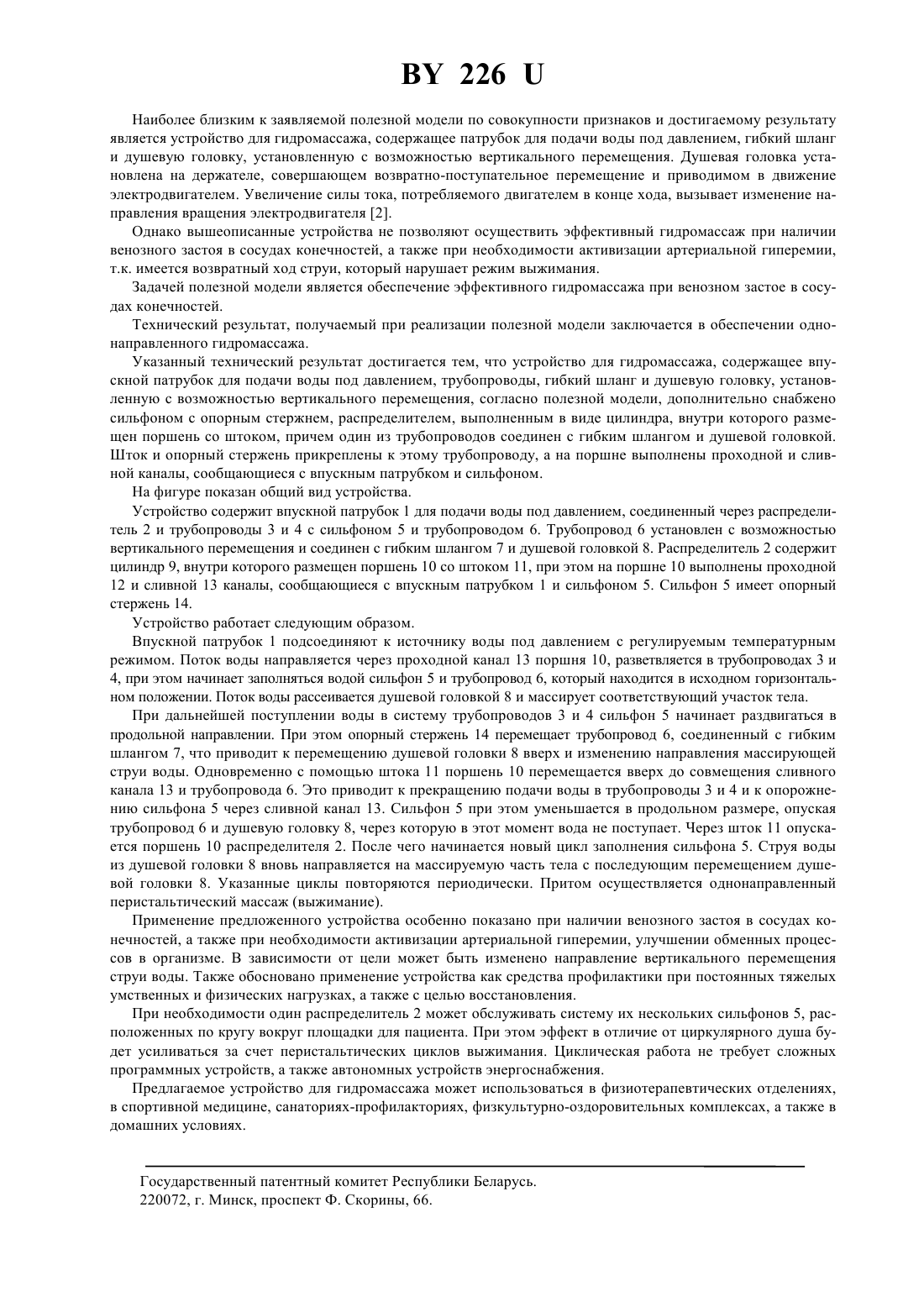

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Белорусский научно-исследовательский институт кардиологии МЗ РБ(73) Патентообладатель Белорусский научноисследовательский институт кардиологии МЗ РБ(57) Устройство для гидромассажа, содержащее впускной патрубок для подачи воды под давлением, трубопроводы, гибкий шланг и душевую головку, установленную с возможностью вертикального перемещения,отличающееся тем, что оно дополнительно снабжено сильфоном с опорным стержнем, распределителем,выполненным в виде цилиндра, внутри которого размещен поршень со штоком, причем один из трубопроводов соединен с гибким шлангом и душевой головкой, шток и опорный стержень прикреплены к этому трубопроводу, а на поршне выполнены проходной и сливной каналы, сообщающиеся с впускным патрубком и сильфоном. Полезная модель относится к медицине, а именно к средствам для водолечения. Известно устройство для гидромассажа, содержащее трубку, выполненную в виде спирали с рядом форсунок, через которые под давлением подается вода. Трубка установлена с возможностью вращения вокруг подлежащей лечению конечности и перемещения вдоль нее 1. 226 Наиболее близким к заявляемой полезной модели по совокупности признаков и достигаемому результату является устройство для гидромассажа, содержащее патрубок для подачи воды под давлением, гибкий шланг и душевую головку, установленную с возможностью вертикального перемещения. Душевая головка установлена на держателе, совершающем возвратно-поступательное перемещение и приводимом в движение электродвигателем. Увеличение силы тока, потребляемого двигателем в конце хода, вызывает изменение направления вращения электродвигателя 2. Однако вышеописанные устройства не позволяют осуществить эффективный гидромассаж при наличии венозного застоя в сосудах конечностей, а также при необходимости активизации артериальной гиперемии,т.к. имеется возвратный ход струи, который нарушает режим выжимания. Задачей полезной модели является обеспечение эффективного гидромассажа при венозном застое в сосудах конечностей. Технический результат, получаемый при реализации полезной модели заключается в обеспечении однонаправленного гидромассажа. Указанный технический результат достигается тем, что устройство для гидромассажа, содержащее впускной патрубок для подачи воды под давлением, трубопроводы, гибкий шланг и душевую головку, установленную с возможностью вертикального перемещения, согласно полезной модели, дополнительно снабжено сильфоном с опорным стержнем, распределителем, выполненным в виде цилиндра, внутри которого размещен поршень со штоком, причем один из трубопроводов соединен с гибким шлангом и душевой головкой. Шток и опорный стержень прикреплены к этому трубопроводу, а на поршне выполнены проходной и сливной каналы, сообщающиеся с впускным патрубком и сильфоном. На фигуре показан общий вид устройства. Устройство содержит впускной патрубок 1 для подачи воды под давлением, соединенный через распределитель 2 и трубопроводы 3 и 4 с сильфоном 5 и трубопроводом 6. Трубопровод 6 установлен с возможностью вертикального перемещения и соединен с гибким шлангом 7 и душевой головкой 8. Распределитель 2 содержит цилиндр 9, внутри которого размещен поршень 10 со штоком 11, при этом на поршне 10 выполнены проходной 12 и сливной 13 каналы, сообщающиеся с впускным патрубком 1 и сильфоном 5. Сильфон 5 имеет опорный стержень 14. Устройство работает следующим образом. Впускной патрубок 1 подсоединяют к источнику воды под давлением с регулируемым температурным режимом. Поток воды направляется через проходной канал 13 поршня 10, разветвляется в трубопроводах 3 и 4, при этом начинает заполняться водой сильфон 5 и трубопровод 6, который находится в исходном горизонтальном положении. Поток воды рассеивается душевой головкой 8 и массирует соответствующий участок тела. При дальнейшей поступлении воды в систему трубопроводов 3 и 4 сильфон 5 начинает раздвигаться в продольной направлении. При этом опорный стержень 14 перемещает трубопровод 6, соединенный с гибким шлангом 7, что приводит к перемещению душевой головки 8 вверх и изменению направления массирующей струи воды. Одновременно с помощью штока 11 поршень 10 перемещается вверх до совмещения сливного канала 13 и трубопровода 6. Это приводит к прекращению подачи воды в трубопроводы 3 и 4 и к опорожнению сильфона 5 через сливной канал 13. Сильфон 5 при этом уменьшается в продольном размере, опуская трубопровод 6 и душевую головку 8, через которую в этот момент вода не поступает. Через шток 11 опускается поршень 10 распределителя 2. После чего начинается новый цикл заполнения сильфона 5. Струя воды из душевой головки 8 вновь направляется на массируемую часть тела с последующимперемещением душевой головки 8. Указанные циклы повторяются периодически. Притом осуществляется однонаправленный перистальтический массаж (выжимание). Применение предложенного устройства особенно показано при наличии венозного застоя в сосудах конечностей, а также при необходимости активизации артериальной гиперемии, улучшении обменных процессов в организме. В зависимости от цели может быть изменено направление вертикального перемещения струи воды. Также обосновано применение устройства как средства профилактики при постоянных тяжелых умственных и физических нагрузках, а также с целью восстановления. При необходимости один распределитель 2 может обслуживать систему их нескольких сильфонов 5, расположенных по кругу вокруг площадки для пациента. При этом эффект в отличие от циркулярного душа будет усиливаться за счет перистальтических циклов выжимания. Циклическая работа не требует сложных программных устройств, а также автономных устройств энергоснабжения. Предлагаемое устройство для гидромассажа может использоваться в физиотерапевтических отделениях,в спортивной медицине, санаториях-профилакториях, физкультурно-оздоровительных комплексах, а также в домашних условиях. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66. 2
