Форвардер

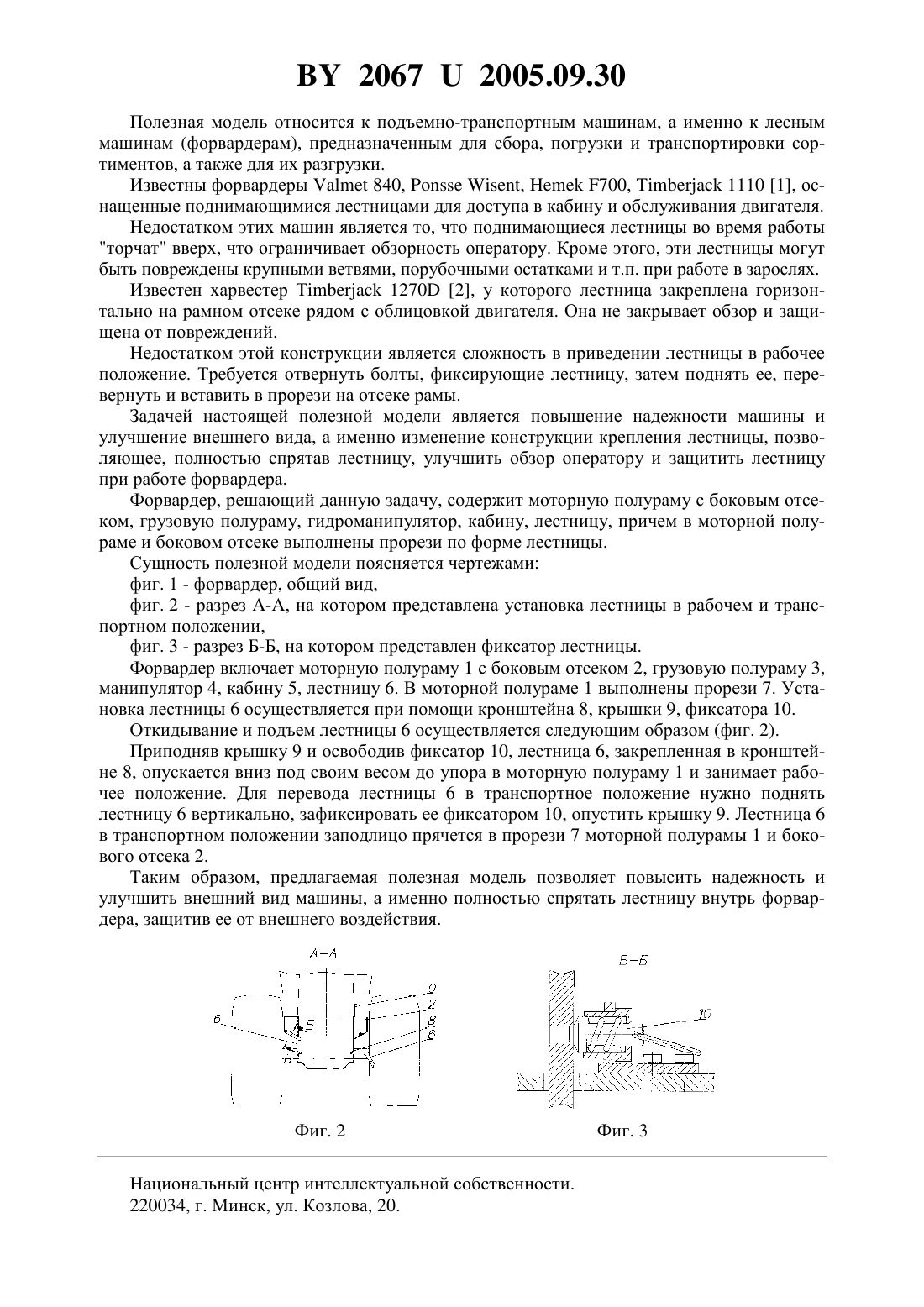

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Амкодор(72) Авторы Герман Андрей Александрович Ствол Елена Николаевна Бугаев Всеволод Дмитриевич(73) Патентообладатель Открытое акционерное общество Амкодор(57) Форвардер, включающий моторную полураму с боковым отсеком, грузовую полураму, гидроманипулятор, кабину, лестницу, отличающийся тем, что моторная полурама и боковой отсек имеют прорези по форме лестницы. 20672005.09.30 Полезная модель относится к подъемно-транспортным машинам, а именно к лесным машинам (форвардерам), предназначенным для сбора, погрузки и транспортировки сортиментов, а также для их разгрузки. Известны форвардеры 840,,700,1110 1, оснащенные поднимающимися лестницами для доступа в кабину и обслуживания двигателя. Недостатком этих машин является то, что поднимающиеся лестницы во время работы торчат вверх, что ограничивает обзорность оператору. Кроме этого, эти лестницы могут быть повреждены крупными ветвями, порубочными остатками и т.п. при работе в зарослях. Известен харвестер 1270 2, у которого лестница закреплена горизонтально на рамном отсеке рядом с облицовкой двигателя. Она не закрывает обзор и защищена от повреждений. Недостатком этой конструкции является сложность в приведении лестницы в рабочее положение. Требуется отвернуть болты, фиксирующие лестницу, затем поднять ее, перевернуть и вставить в прорези на отсеке рамы. Задачей настоящей полезной модели является повышение надежности машины и улучшение внешнего вида, а именно изменение конструкции крепления лестницы, позволяющее, полностью спрятав лестницу, улучшить обзор оператору и защитить лестницу при работе форвардера. Форвардер, решающий данную задачу, содержит моторную полураму с боковым отсеком, грузовую полураму, гидроманипулятор, кабину, лестницу, причем в моторной полураме и боковом отсеке выполнены прорези по форме лестницы. Сущность полезной модели поясняется чертежами фиг. 1 - форвардер, общий вид,фиг. 2 - разрез -, на котором представлена установка лестницы в рабочем и транспортном положении,фиг. 3 - разрез Б-Б, на котором представлен фиксатор лестницы. Форвардер включает моторную полураму 1 с боковым отсеком 2, грузовую полураму 3,манипулятор 4, кабину 5, лестницу 6. В моторной полураме 1 выполнены прорези 7. Установка лестницы 6 осуществляется при помощи кронштейна 8, крышки 9, фиксатора 10. Откидывание и подъем лестницы 6 осуществляется следующим образом (фиг. 2). Приподняв крышку 9 и освободив фиксатор 10, лестница 6, закрепленная в кронштейне 8, опускается вниз под своим весом до упора в моторную полураму 1 и занимает рабочее положение. Для перевода лестницы 6 в транспортное положение нужно поднять лестницу 6 вертикально, зафиксировать ее фиксатором 10, опустить крышку 9. Лестница 6 в транспортном положении заподлицо прячется в прорези 7 моторной полурамы 1 и бокового отсека 2. Таким образом, предлагаемая полезная модель позволяет повысить надежность и улучшить внешний вид машины, а именно полностью спрятать лестницу внутрь форвардера, защитив ее от внешнего воздействия. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
