Комплект раскрепляющего устройства

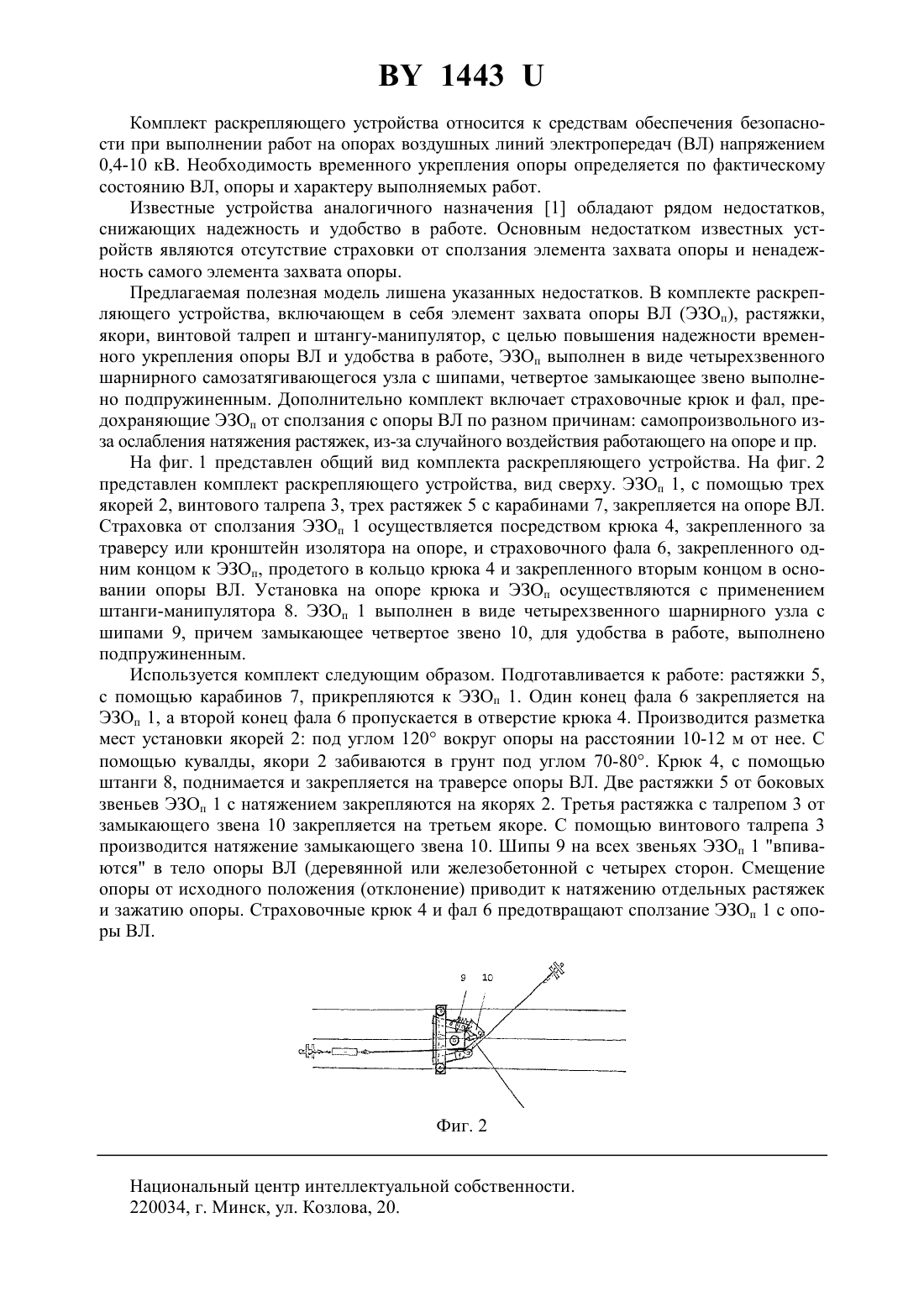

(71) Заявитель Берхин Владимир Ильич(72) Автор Берхин Владимир Ильич(73) Патентообладатель Берхин Владимир Ильич(57) Комплект раскрепляющего устройства, включающий элемент захвата опоры, растяжки,якори, винтовой талреп и штангу-манипулятор, отличающийся тем, что элемент захвата опоры выполнен в виде четырехзвенного шарнирного самозатягивающегося узла с шипами, четвертое замыкающее звено выполнено подпружиненным, дополнительно комплект содержит страховочные крюк и фал, предохраняющие элемент захвата опоры от сползания.(56) 1. Каталог средств механизации, устройств противоаварийной автоматики и техники безопасности, применяемых в электрических сетях Белглавэнерго. - Витебск Минэнерго,1975. 1443 Комплект раскрепляющего устройства относится к средствам обеспечения безопасности при выполнении работ на опорах воздушных линий электропередач (ВЛ) напряжением 0,4-10 к. Необходимость временного укрепления опоры определяется по фактическому состоянию ВЛ, опоры и характеру выполняемых работ. Известные устройства аналогичного назначения 1 обладают рядом недостатков,снижающих надежность и удобство в работе. Основным недостатком известных устройств являются отсутствие страховки от сползания элемента захвата опоры и ненадежность самого элемента захвата опоры. Предлагаемая полезная модель лишена указанных недостатков. В комплекте раскрепляющего устройства, включающем в себя элемент захвата опоры ВЛ (ЭЗОп), растяжки,якори, винтовой талреп и штангу-манипулятор, с целью повышения надежности временного укрепления опоры ВЛ и удобства в работе, ЭЗОп выполнен в виде четырехзвенного шарнирного самозатягивающегося узла с шипами, четвертое замыкающее звено выполнено подпружиненным. Дополнительно комплект включает страховочные крюк и фал, предохраняющие ЭЗОп от сползания с опоры ВЛ по разном причинам самопроизвольного изза ослабления натяжения растяжек, из-за случайного воздействия работающего на опоре и пр. На фиг. 1 представлен общий вид комплекта раскрепляющего устройства. На фиг. 2 представлен комплект раскрепляющего устройства, вид сверху. ЭЗОп 1, с помощью трех якорей 2, винтового талрепа 3, трех растяжек 5 с карабинами 7, закрепляется на опоре ВЛ. Страховка от сползания ЭЗОп 1 осуществляется посредством крюка 4, закрепленного за траверсу или кронштейн изолятора на опоре, и страховочного фала 6, закрепленного одним концом к ЭЗОп, продетого в кольцо крюка 4 и закрепленного вторым концом в основании опоры ВЛ. Установка на опоре крюка и ЭЗОп осуществляются с применением штанги-манипулятора 8. ЭЗОп 1 выполнен в виде четырехзвенного шарнирного узла с шипами 9, причем замыкающее четвертое звено 10, для удобства в работе, выполнено подпружиненным. Используется комплект следующим образом. Подготавливается к работе растяжки 5,с помощью карабинов 7, прикрепляются к ЭЗОп 1. Один конец фала 6 закрепляется на ЭЗОп 1, а второй конец фала 6 пропускается в отверстие крюка 4. Производится разметка мест установки якорей 2 под углом 120 вокруг опоры на расстоянии 10-12 м от нее. С помощью кувалды, якори 2 забиваются в грунт под углом 70-80. Крюк 4, с помощью штанги 8, поднимается и закрепляется на траверсе опоры ВЛ. Две растяжки 5 от боковых звеньев ЭЗОп 1 с натяжением закрепляются на якорях 2. Третья растяжка с талрепом 3 от замыкающего звена 10 закрепляется на третьем якоре. С помощью винтового талрепа 3 производится натяжение замыкающего звена 10. Шипы 9 на всех звеньях ЭЗОп 1 впиваются в тело опоры ВЛ (деревянной или железобетонной с четырех сторон. Смещение опоры от исходного положения (отклонение) приводит к натяжению отдельных растяжек и зажатию опоры. Страховочные крюк 4 и фал 6 предотвращают сползание ЭЗОп 1 с опоры ВЛ. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
