Устройство для изгиба полосы по заданному радиусу

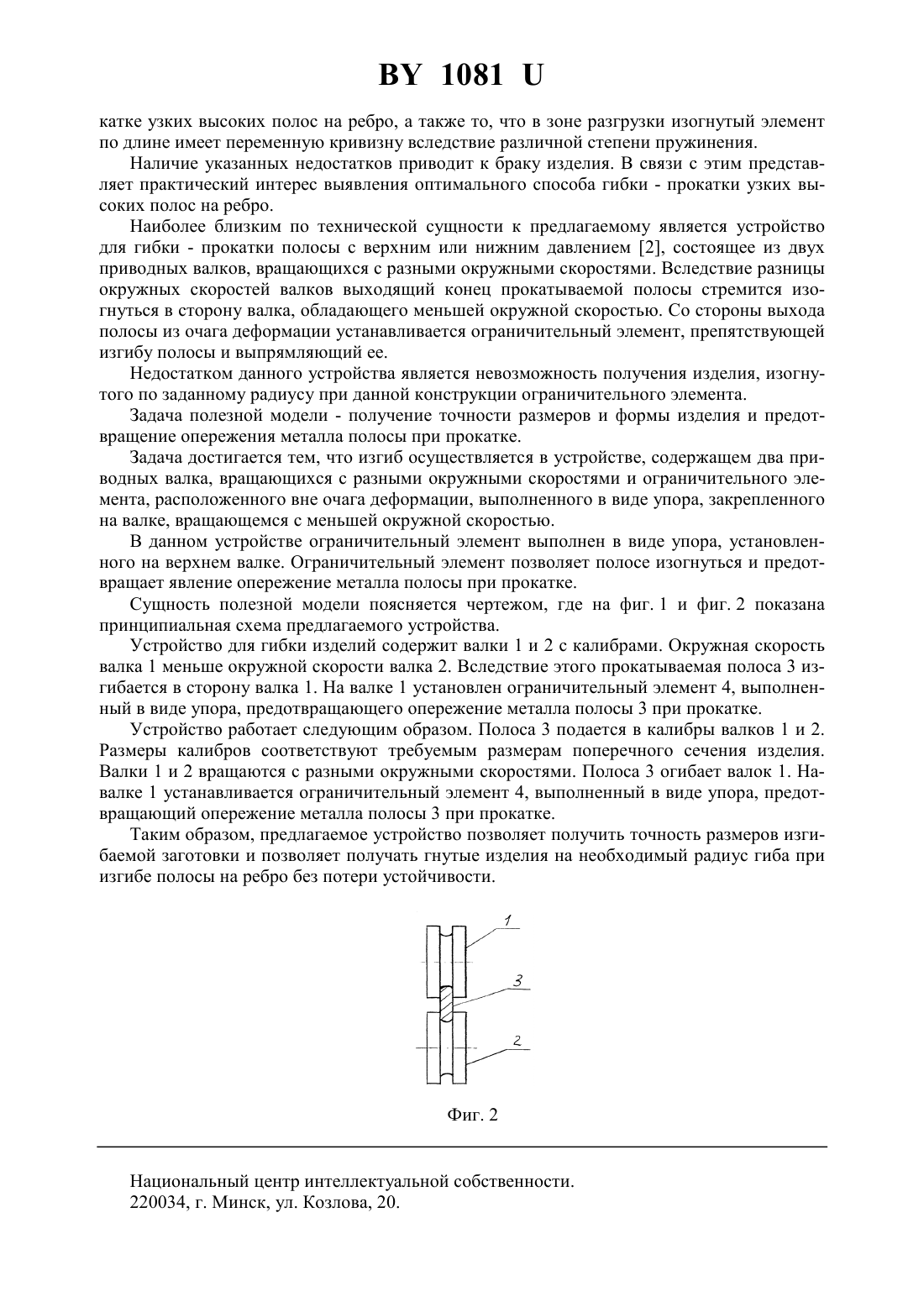

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ИЗГИБА ПОЛОСЫ ПО ЗАДАННОМУ РАДИУСУ(71) Заявитель Белорусский национальный технический университет(72) Авторы Исаевич Леонид Александрович Иваницкий Сергей Владимирович(73) Патентообладатель Белорусский национальный технический университет(57) Устройство для гибки полосы по заданному радиусу, состоящее из двух приводных валков, вращающихся с разными окружными скоростями, и ограничительного элемента,расположенного вне очага деформации, отличающееся тем, что ограничительный элемент выполнен в виде упора, закрепленного на валке, вращающемся с меньшей окружной скоростью.(56) 1. Лысов М.Н. Теория и расчет процессов изготовления деталей методами гибки. - М. Машиностроение, 1966. - . 142-144, 189. 2. Целиков А.И. Никитин Г.С., Рокотян С.Е. Теория продольной прокатки. - М. Металлургия, 1980. - С. 216. Фиг. 1 Полезная модель относится к области обработки металлов давлением. Известно устройство для гибки - прокатки на валковом стане 1, состоящее из двух крайних (опорных) валков и верхнего (нажимного) валка. Создаваемая при гибке кривизна зависит от параметров настройки станка расстояния между крайними (опорными) валками и положения относительно последних верхнего (нажимного) валка. Вращение валков стана, благодаря силам трения, вызывает перемещение заготовки в зоне деформации. Недостатками данного устройства являются проскальзывание валков относительно заготовки, когда высота сечения полосы соизмерима с расстоянием между валками при про 1081 катке узких высоких полос на ребро, а также то, что в зоне разгрузки изогнутый элемент по длине имеет переменную кривизну вследствие различной степени пружинения. Наличие указанных недостатков приводит к браку изделия. В связи с этим представляет практический интерес выявления оптимального способа гибки - прокатки узких высоких полос на ребро. Наиболее близким по технической сущности к предлагаемому является устройство для гибки - прокатки полосы с верхним или нижним давлением 2, состоящее из двух приводных валков, вращающихся с разными окружными скоростями. Вследствие разницы окружных скоростей валков выходящий конец прокатываемой полосы стремится изогнуться в сторону валка, обладающего меньшей окружной скоростью. Со стороны выхода полосы из очага деформации устанавливается ограничительный элемент, препятствующей изгибу полосы и выпрямляющий ее. Недостатком данного устройства является невозможность получения изделия, изогнутого по заданному радиусу при данной конструкции ограничительного элемента. Задача полезной модели - получение точности размеров и формы изделия и предотвращение опережения металла полосы при прокатке. Задача достигается тем, что изгиб осуществляется в устройстве, содержащем два приводных валка, вращающихся с разными окружными скоростями и ограничительного элемента, расположенного вне очага деформации, выполненного в виде упора, закрепленного на валке, вращающемся с меньшей окружной скоростью. В данном устройстве ограничительный элемент выполнен в виде упора, установленного на верхнем валке. Ограничительный элемент позволяет полосе изогнуться и предотвращает явление опережение металла полосы при прокатке. Сущность полезной модели поясняется чертежом, где на фиг. 1 и фиг. 2 показана принципиальная схема предлагаемого устройства. Устройство для гибки изделий содержит валки 1 и 2 с калибрами. Окружная скорость валка 1 меньше окружной скорости валка 2. Вследствие этого прокатываемая полоса 3 изгибается в сторону валка 1. На валке 1 установлен ограничительный элемент 4, выполненный в виде упора, предотвращающего опережение металла полосы 3 при прокатке. Устройство работает следующим образом. Полоса 3 подается в калибры валков 1 и 2. Размеры калибров соответствуют требуемым размерам поперечного сечения изделия. Валки 1 и 2 вращаются с разными окружными скоростями. Полоса 3 огибает валок 1. Навалке 1 устанавливается ограничительный элемент 4, выполненный в виде упора, предотвращающий опережение металла полосы 3 при прокатке. Таким образом, предлагаемое устройство позволяет получить точность размеров изгибаемой заготовки и позволяет получать гнутые изделия на необходимый радиус гиба при изгибе полосы на ребро без потери устойчивости. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
