Газопламенная горелка

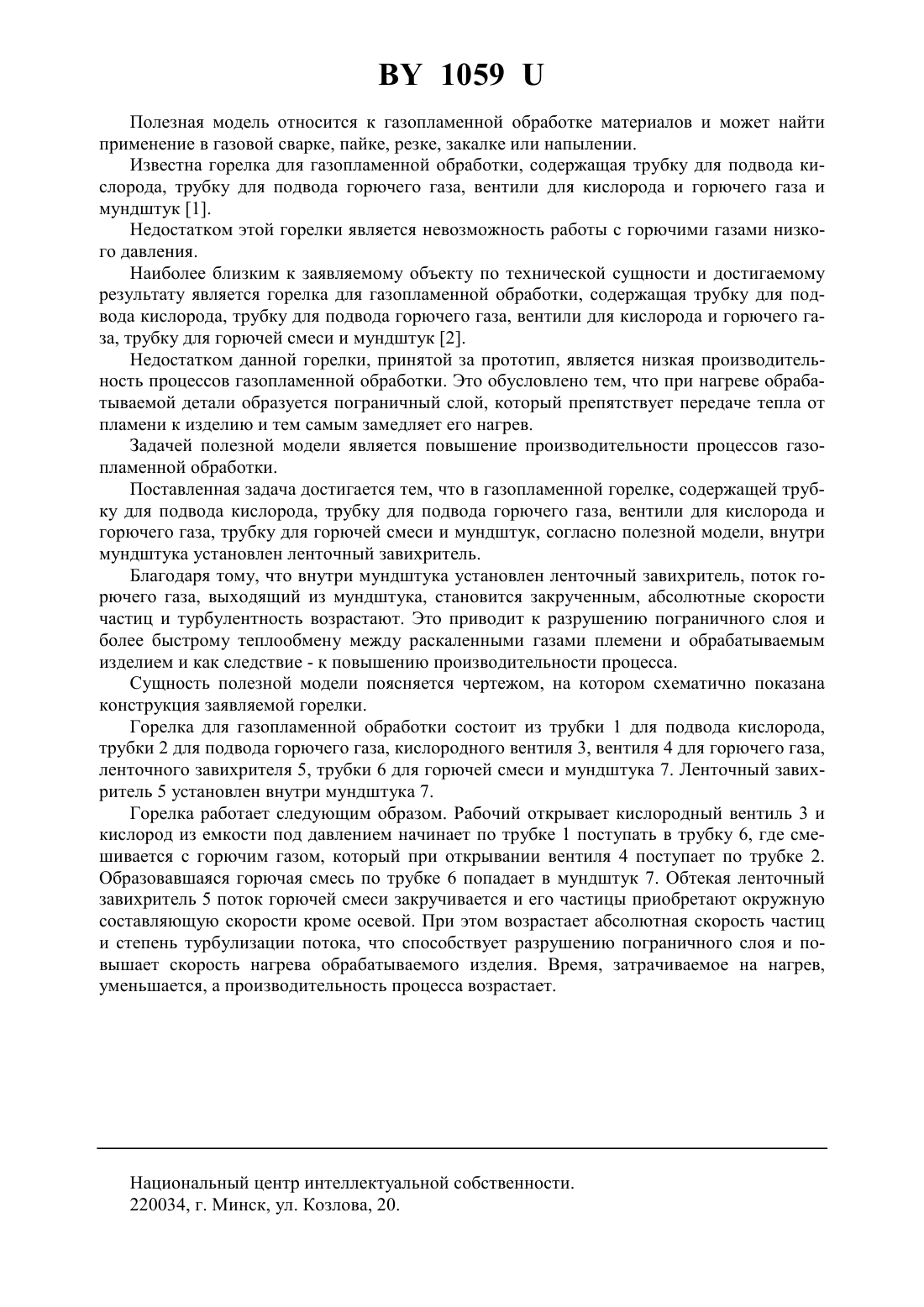

(71) Заявители Цумарев Юрий Алексеевич Павлюк Сергей Сергеевич(72) Авторы Цумарев Юрий Алексеевич Павлюк Сергей Сергеевич Латыпова Елена Юрьевна Ульянова Алеся Александровна Цумарева Татьяна Сергеевна(73) Патентообладатели Цумарев Юрий Алексеевич Павлюк Сергей Сергеевич(57) Газопламенная горелка, содержащая трубку для подвода кислорода, трубку для подвода горючего газа, вентили для кислорода и горючего газа, трубку для горючей смеси и мундштук, отличающаяся тем, что внутри мундштука установлен ленточный завихритель. 1059 Полезная модель относится к газопламенной обработке материалов и может найти применение в газовой сварке, пайке, резке, закалке или напылении. Известна горелка для газопламенной обработки, содержащая трубку для подвода кислорода, трубку для подвода горючего газа, вентили для кислорода и горючего газа и мундштук 1. Недостатком этой горелки является невозможность работы с горючими газами низкого давления. Наиболее близким к заявляемому объекту по технической сущности и достигаемому результату является горелка для газопламенной обработки, содержащая трубку для подвода кислорода, трубку для подвода горючего газа, вентили для кислорода и горючего газа, трубку для горючей смеси и мундштук 2. Недостатком данной горелки, принятой за прототип, является низкая производительность процессов газопламенной обработки. Это обусловлено тем, что при нагреве обрабатываемой детали образуется пограничный слой, который препятствует передаче тепла от пламени к изделию и тем самым замедляет его нагрев. Задачей полезной модели является повышение производительности процессов газопламенной обработки. Поставленная задача достигается тем, что в газопламенной горелке, содержащей трубку для подвода кислорода, трубку для подвода горючего газа, вентили для кислорода и горючего газа, трубку для горючей смеси и мундштук, согласно полезной модели, внутри мундштука установлен ленточный завихритель. Благодаря тому, что внутри мундштука установлен ленточный завихритель, поток горючего газа, выходящий из мундштука, становится закрученным, абсолютные скорости частиц и турбулентность возрастают. Это приводит к разрушению пограничного слоя и более быстрому теплообмену между раскаленными газами племени и обрабатываемым изделием и как следствие - к повышению производительности процесса. Сущность полезной модели поясняется чертежом, на котором схематично показана конструкция заявляемой горелки. Горелка для газопламенной обработки состоит из трубки 1 для подвода кислорода,трубки 2 для подвода горючего газа, кислородного вентиля 3, вентиля 4 для горючего газа,ленточного завихрителя 5, трубки 6 для горючей смеси и мундштука 7. Ленточный завихритель 5 установлен внутри мундштука 7. Горелка работает следующим образом. Рабочий открывает кислородный вентиль 3 и кислород из емкости под давлением начинает по трубке 1 поступать в трубку 6, где смешивается с горючим газом, который при открывании вентиля 4 поступает по трубке 2. Образовавшаяся горючая смесь по трубке 6 попадает в мундштук 7. Обтекая ленточный завихритель 5 поток горючей смеси закручивается и его частицы приобретают окружную составляющую скорости кроме осевой. При этом возрастает абсолютная скорость частиц и степень турбулизации потока, что способствует разрушению пограничного слоя и повышает скорость нагрева обрабатываемого изделия. Время, затрачиваемое на нагрев,уменьшается, а производительность процесса возрастает. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
