Маркер для поясничного отдела позвоночника

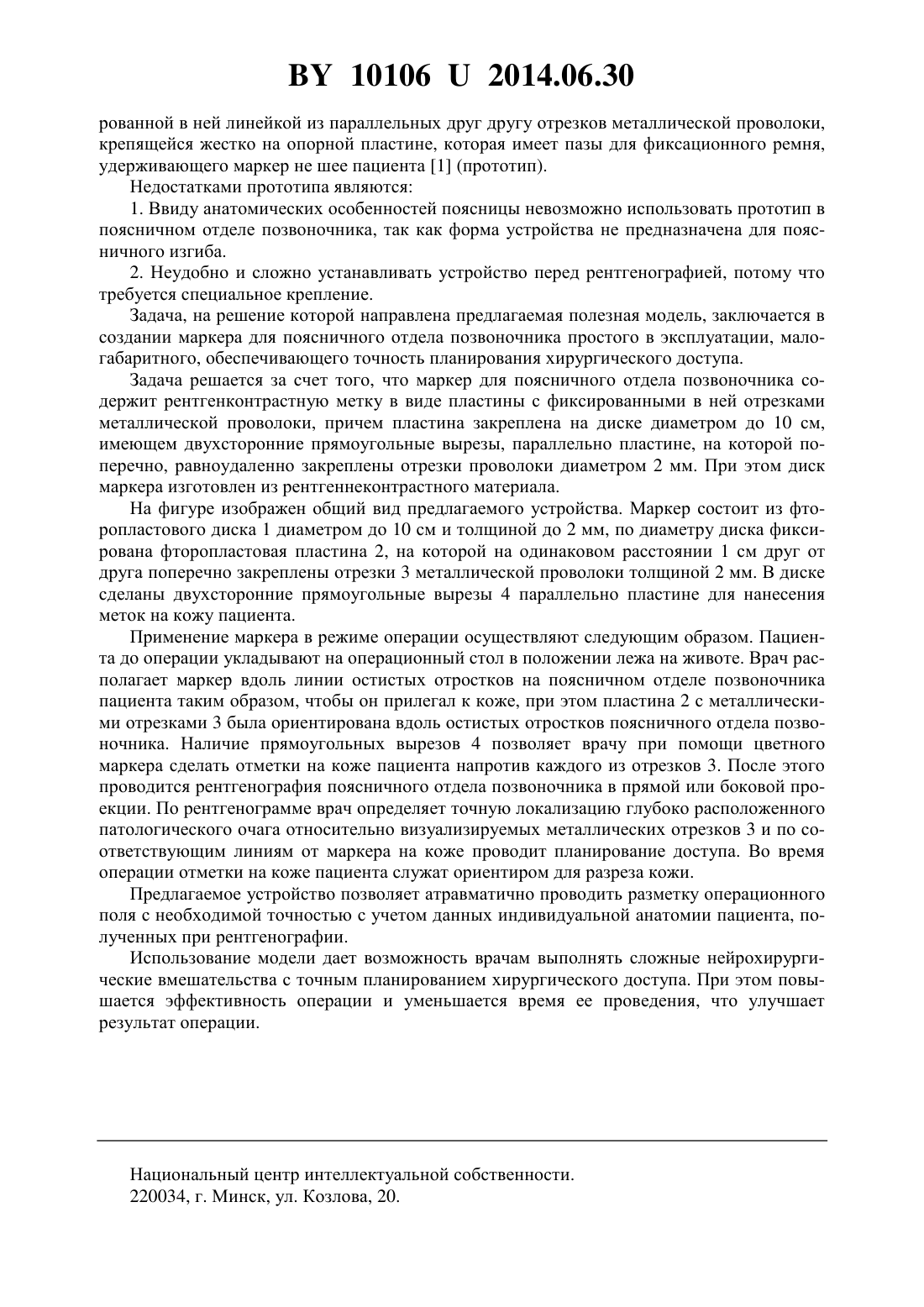

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МАРКЕР ДЛЯ ПОЯСНИЧНОГО ОТДЕЛА ПОЗВОНОЧНИКА(71) Заявитель Учреждение образования Гомельский государственный медицинский университет(72) Авторы Олизарович Михаил Владимирович Ремов Павел Сергеевич(73) Патентообладатель Учреждение образования Гомельский государственный медицинский университет(57) 1. Маркер для поясничного отдела позвоночника, содержащий рентгенконтрастную метку в виде пластины с фиксированными в ней отрезками металлической проволоки, отличающийся тем, что пластина закреплена на диске диаметром до 10 см, имеющем двухсторонние прямоугольные вырезы, параллельно пластине, на которой поперечно, равноудаленно закреплены отрезки проволоки диаметром 2 мм. 2. Маркер по п. 1, отличающийся тем, что диск изготовлен из рентгеннеконтрастного материала. Полезная модель относится к медицинской технике и может быть использована в нейрохирургии для планирования точного операционного доступа на поясничном отделе позвоночника. Известно устройство Маркер для морфометрии шейного отдела позвоночника при рентгенографии, которое содержит ренгенконтрастную метку в виде пластины с фикси 101062014.06.30 рованной в ней линейкой из параллельных друг другу отрезков металлической проволоки,крепящейся жестко на опорной пластине, которая имеет пазы для фиксационного ремня,удерживающего маркер не шее пациента 1 (прототип). Недостатками прототипа являются 1. Ввиду анатомических особенностей поясницы невозможно использовать прототип в поясничном отделе позвоночника, так как форма устройства не предназначена для поясничного изгиба. 2. Неудобно и сложно устанавливать устройство перед рентгенографией, потому что требуется специальное крепление. Задача, на решение которой направлена предлагаемая полезная модель, заключается в создании маркера для поясничного отдела позвоночника простого в эксплуатации, малогабаритного, обеспечивающего точность планирования хирургического доступа. Задача решается за счет того, что маркер для поясничного отдела позвоночника содержит рентгенконтрастную метку в виде пластины с фиксированными в ней отрезками металлической проволоки, причем пластина закреплена на диске диаметром до 10 см,имеющем двухсторонние прямоугольные вырезы, параллельно пластине, на которой поперечно, равноудаленно закреплены отрезки проволоки диаметром 2 мм. При этом диск маркера изготовлен из рентгеннеконтрастного материала. На фигуре изображен общий вид предлагаемого устройства. Маркер состоит из фторопластового диска 1 диаметром до 10 см и толщиной до 2 мм, по диаметру диска фиксирована фторопластовая пластина 2, на которой на одинаковом расстоянии 1 см друг от друга поперечно закреплены отрезки 3 металлической проволоки толщиной 2 мм. В диске сделаны двухсторонние прямоугольные вырезы 4 параллельно пластине для нанесения меток на кожу пациента. Применение маркера в режиме операции осуществляют следующим образом. Пациента до операции укладывают на операционный стол в положении лежа на животе. Врач располагает маркер вдоль линии остистых отростков на поясничном отделе позвоночника пациента таким образом, чтобы он прилегал к коже, при этом пластина 2 с металлическими отрезками 3 была ориентирована вдоль остистых отростков поясничного отдела позвоночника. Наличие прямоугольных вырезов 4 позволяет врачу при помощи цветного маркера сделать отметки на коже пациента напротив каждого из отрезков 3. После этого проводится рентгенография поясничного отдела позвоночника в прямой или боковой проекции. По рентгенограмме врач определяет точную локализацию глубоко расположенного патологического очага относительно визуализируемых металлических отрезков 3 и по соответствующим линиям от маркера на коже проводит планирование доступа. Во время операции отметки на коже пациента служат ориентиром для разреза кожи. Предлагаемое устройство позволяет атравматично проводить разметку операционного поля с необходимой точностью с учетом данных индивидуальной анатомии пациента, полученных при рентгенографии. Использование модели дает возможность врачам выполнять сложные нейрохирургические вмешательства с точным планированием хирургического доступа. При этом повышается эффективность операции и уменьшается время ее проведения, что улучшает результат операции. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
