Гомогенизатор для навоза

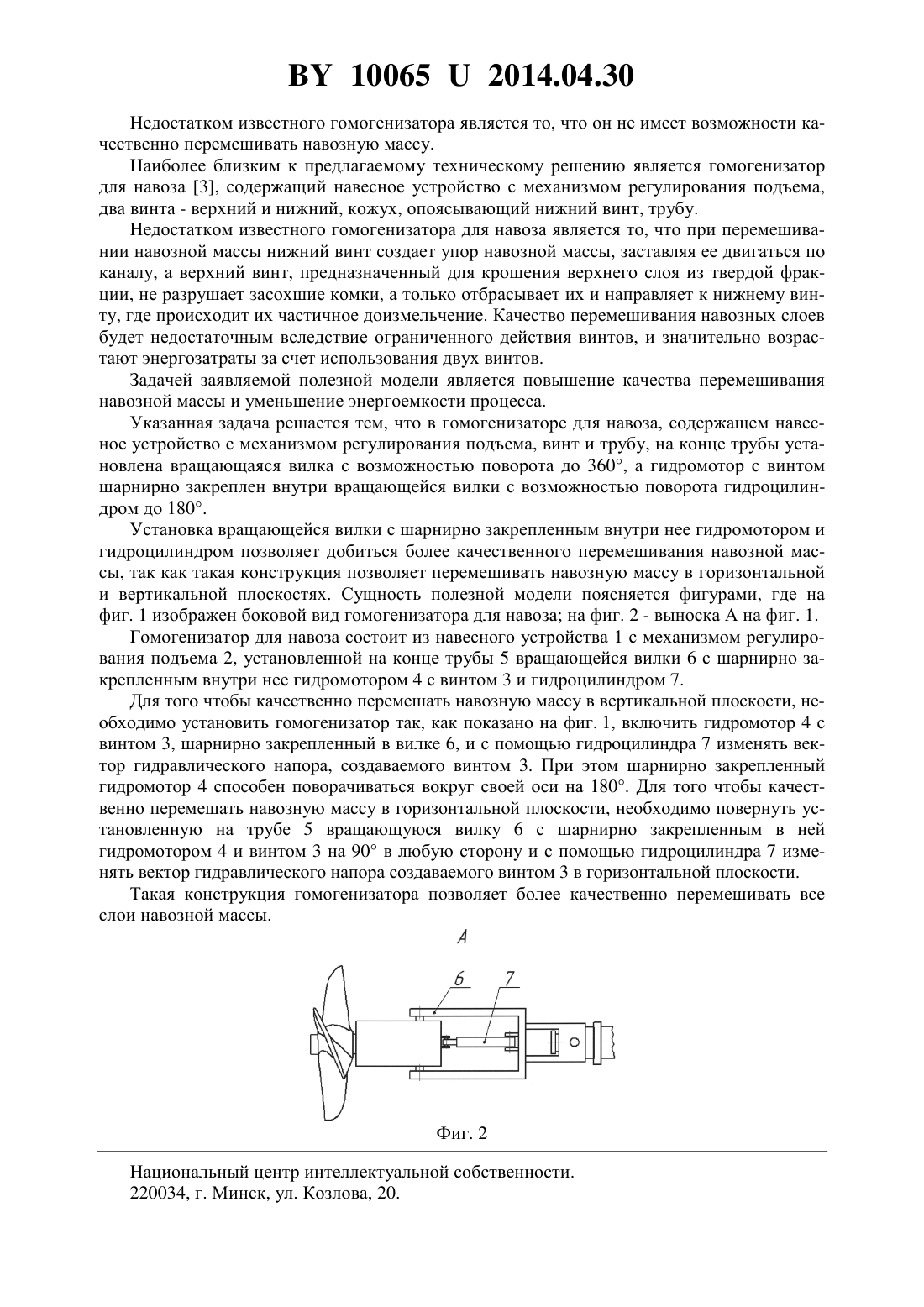

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Сыманович Виктор Семенович Скорб Игорь Игоревич Швед Илья Михайлович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Гомогенизатор для навоза, включающий навесное устройство с механизмом регулирования подъема, винт и трубу, отличающийся тем, что на конце трубы установлена вращающаяся вилка с возможностью поворота до 360, а гидромотор с винтом шарнирно закреплен внутри вращающейся вилки с возможностью поворота гидроцилиндром до 180.(56) 1. Патент Республики Австрия 365395, МПК 01 3/02, 1982. 2. Кольга Д.Ф. и др. Энергосберегающая технология и технические средства утилизации навоза на животноводческих комплексах. Материалы международной научнопрактической конференции Энергосберегающие технологии и технические средства в сельскохозяйственном производстве, 12-13 июня 2008. - Минск БГАТУ. 3. Патент Республики Германия 10317540 1, МПК 01 3/02, 2004. Фиг. 1 Полезная модель относится к сельскому хозяйству и может быть использована в конструкциях гомогенизаторов и мешалок для навоза. Известен гомогенизатор для навоза 1, содержащий навесное устройство с механизмом регулировки, винт, кардан, трубу, раму. Недостатком известного гомогенизатора является то, что он не имеет возможности качественно перемешивать навозную массу. Известен также гомогенизатор для навоза 2, содержащий навесное устройство с механизмом регулировки, вал, расположенный внутри трубы, и винт, расположенный на конце вала. 100652014.04.30 Недостатком известного гомогенизатора является то, что он не имеет возможности качественно перемешивать навозную массу. Наиболее близким к предлагаемому техническому решению является гомогенизатор для навоза 3, содержащий навесное устройство с механизмом регулирования подъема,два винта - верхний и нижний, кожух, опоясывающий нижний винт, трубу. Недостатком известного гомогенизатора для навоза является то, что при перемешивании навозной массы нижний винт создает упор навозной массы, заставляя ее двигаться по каналу, а верхний винт, предназначенный для крошения верхнего слоя из твердой фракции, не разрушает засохшие комки, а только отбрасывает их и направляет к нижнему винту, где происходит их частичное доизмельчение. Качество перемешивания навозных слоев будет недостаточным вследствие ограниченного действия винтов, и значительно возрастают энергозатраты за счет использования двух винтов. Задачей заявляемой полезной модели является повышение качества перемешивания навозной массы и уменьшение энергоемкости процесса. Указанная задача решается тем, что в гомогенизаторе для навоза, содержащем навесное устройство с механизмом регулирования подъема, винт и трубу, на конце трубы установлена вращающаяся вилка с возможностью поворота до 360, а гидромотор с винтом шарнирно закреплен внутри вращающейся вилки с возможностью поворота гидроцилиндром до 180. Установка вращающейся вилки с шарнирно закрепленным внутри нее гидромотором и гидроцилиндром позволяет добиться более качественного перемешивания навозной массы, так как такая конструкция позволяет перемешивать навозную массу в горизонтальной и вертикальной плоскостях. Сущность полезной модели поясняется фигурами, где на фиг. 1 изображен боковой вид гомогенизатора для навоза на фиг. 2 - выноска А на фиг. 1. Гомогенизатор для навоза состоит из навесного устройства 1 с механизмом регулирования подъема 2, установленной на конце трубы 5 вращающейся вилки 6 с шарнирно закрепленным внутри нее гидромотором 4 с винтом 3 и гидроцилиндром 7. Для того чтобы качественно перемешать навозную массу в вертикальной плоскости, необходимо установить гомогенизатор так, как показано на фиг. 1, включить гидромотор 4 с винтом 3, шарнирно закрепленный в вилке 6, и с помощью гидроцилиндра 7 изменять вектор гидравлического напора, создаваемого винтом 3. При этом шарнирно закрепленный гидромотор 4 способен поворачиваться вокруг своей оси на 180. Для того чтобы качественно перемешать навозную массу в горизонтальной плоскости, необходимо повернуть установленную на трубе 5 вращающуюся вилку 6 с шарнирно закрепленным в ней гидромотором 4 и винтом 3 на 90 в любую сторону и с помощью гидроцилиндра 7 изменять вектор гидравлического напора создаваемого винтом 3 в горизонтальной плоскости. Такая конструкция гомогенизатора позволяет более качественно перемешивать все слои навозной массы. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
