Кольцевой гидродвигатель

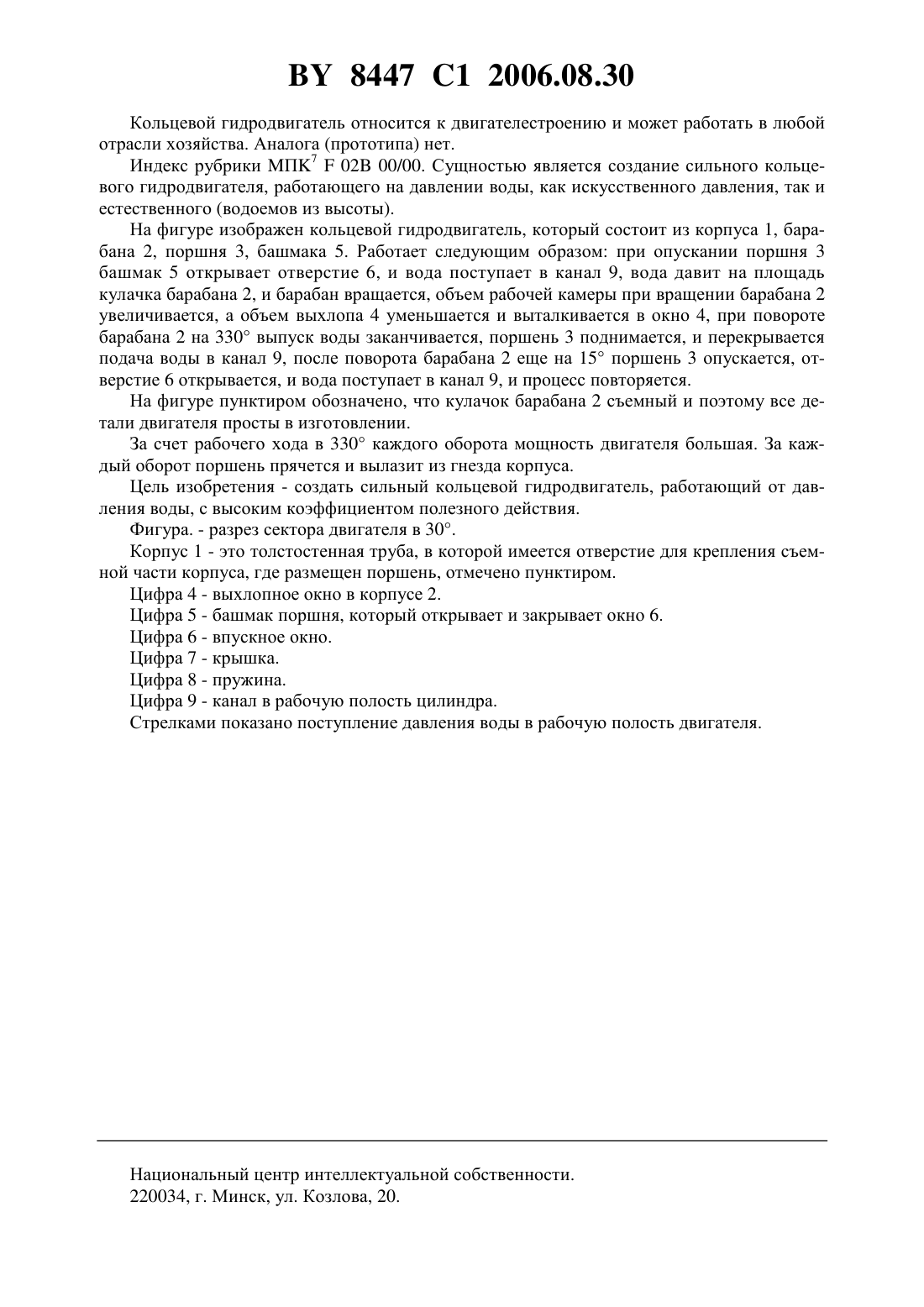

(71) Заявитель Маглыш Николай Яковлевич(72) Автор Маглыш Николай Яковлевич(73) Патентообладатель Маглыш Николай Яковлевич(57) 1. Кольцевой гидродвигатель, содержащий корпус и барабан в виде маховика с окном выпуска воды, образующие между собой рабочую камеру, кулачок, закрепленный в барабане, отличающийся тем, что содержит поршень, закрепленный в башмаке и установленный в съемной части корпуса, при этом поршень выполнен выступающим из гнезда корпуса в рабочую камеру с возможностью возвратно-поступательного движения посредством кулачка за каждый оборот барабана с обеспечением рабочего хода и выпуска воды при каждом обороте в триста тридцать градусов одновременно в стенке съемной части корпуса выполнено впускное окно с возможностью его перекрытия башмаком при возвратно-поступательном движении поршня напротив впускного окна в стенке съемной части корпуса выполнен канал подачи воды высокого давления, связанный с рабочей камерой. 2. Гидродвигатель по п. 1, отличающийся тем, что окно выпуска воды выполнено в съемном кулачке. 8447 1 2006.08.30 Кольцевой гидродвигатель относится к двигателестроению и может работать в любой отрасли хозяйства. Аналога (прототипа) нет. Индекс рубрики П 702 00/00. Сущностью является создание сильного кольцевого гидродвигателя, работающего на давлении воды, как искусственного давления, так и естественного (водоемов из высоты). На фигуре изображен кольцевой гидродвигатель, который состоит из корпуса 1, барабана 2, поршня 3, башмака 5. Работает следующим образом при опускании поршня 3 башмак 5 открывает отверстие 6, и вода поступает в канал 9, вода давит на площадь кулачка барабана 2, и барабан вращается, объем рабочей камеры при вращении барабана 2 увеличивается, а объем выхлопа 4 уменьшается и выталкивается в окно 4, при повороте барабана 2 на 330 выпуск воды заканчивается, поршень 3 поднимается, и перекрывается подача воды в канал 9, после поворота барабана 2 еще на 15 поршень 3 опускается, отверстие 6 открывается, и вода поступает в канал 9, и процесс повторяется. На фигуре пунктиром обозначено, что кулачок барабана 2 съемный и поэтому все детали двигателя просты в изготовлении. За счет рабочего хода в 330 каждого оборота мощность двигателя большая. За каждый оборот поршень прячется и вылазит из гнезда корпуса. Цель изобретения - создать сильный кольцевой гидродвигатель, работающий от давления воды, с высоким коэффициентом полезного действия. Фигура. - разрез сектора двигателя в 30. Корпус 1 - это толстостенная труба, в которой имеется отверстие для крепления съемной части корпуса, где размещен поршень, отмечено пунктиром. Цифра 4 - выхлопное окно в корпусе 2. Цифра 5 - башмак поршня, который открывает и закрывает окно 6. Цифра 6 - впускное окно. Цифра 7 - крышка. Цифра 8 - пружина. Цифра 9 - канал в рабочую полость цилиндра. Стрелками показано поступление давления воды в рабочую полость двигателя. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
