Образец для определения циклической прочности паяных соединений

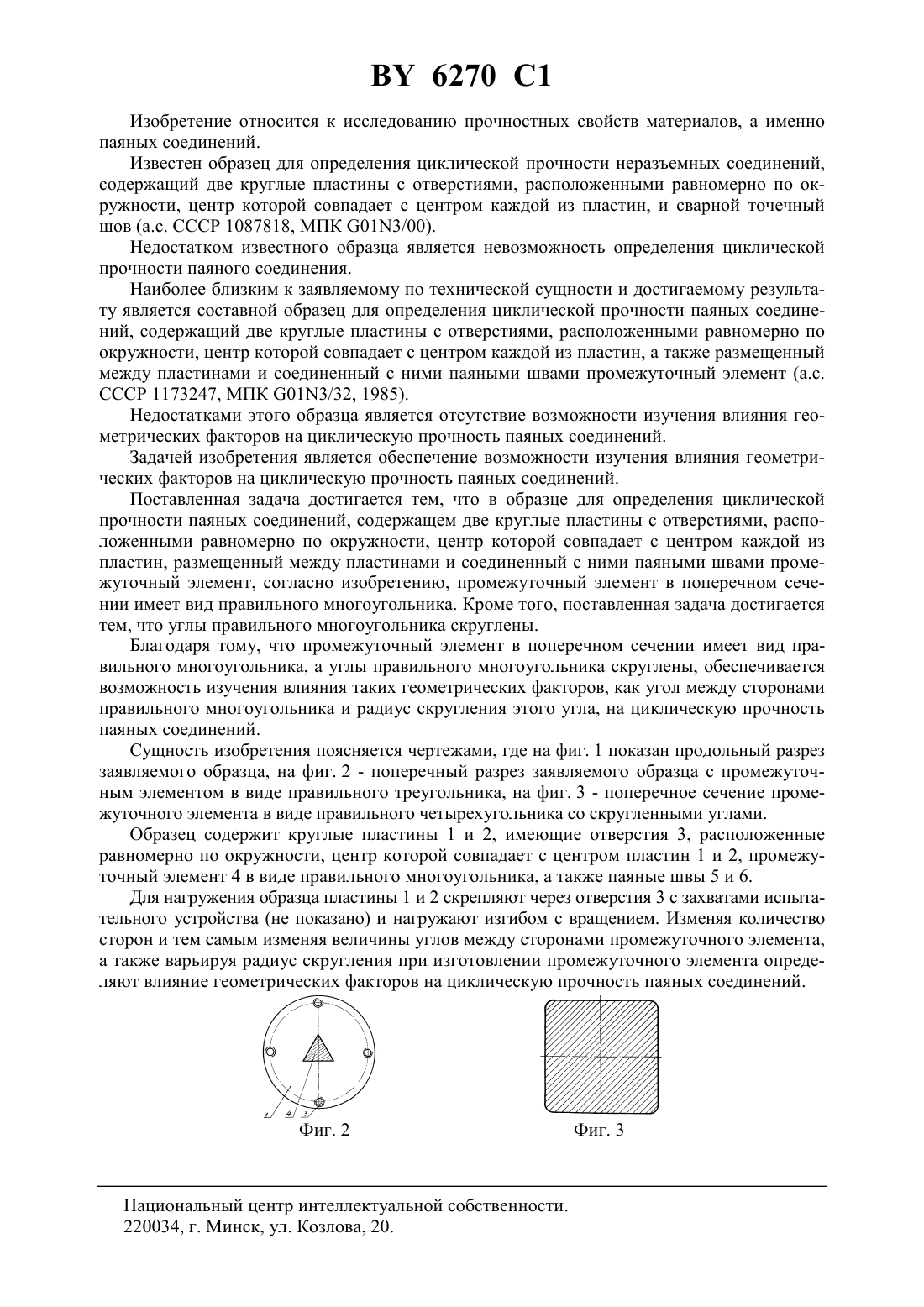

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ОБРАЗЕЦ ДЛЯ ОПРЕДЕЛЕНИЯ ЦИКЛИЧЕСКОЙ ПРОЧНОСТИ ПАЯНЫХ СОЕДИНЕНИЙ(71) Заявитель Государственное учреждение высшего профессионального образования Белорусско-Российский Университет(72) Авторы Цумарев Юрий Алексеевич Тарасенко Ирина Владимировна Латыпова Елена Юрьевна(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский Университет(57) 1. Образец для определения циклической прочности паяных соединений, содержащий две круглые пластины с отверстиями, расположенными равномерно по окружности, центр которой совпадает с центром каждой из пластин, размещенный между пластинами и соединенный с ними паяными швами промежуточный элемент, отличающийся тем, что промежуточный элемент в поперечном сечении имеет вид правильного многоугольника. 2. Образец по п. 1, отличающийся тем, что углы правильного многоугольника скруглены. 6270 1 Изобретение относится к исследованию прочностных свойств материалов, а именно паяных соединений. Известен образец для определения циклической прочности неразъемных соединений,содержащий две круглые пластины с отверстиями, расположенными равномерно по окружности, центр которой совпадает с центром каждой из пластин, и сварной точечный шов (а.с. СССР 1087818, МПК 013/00). Недостатком известного образца является невозможность определения циклической прочности паяного соединения. Наиболее близким к заявляемому по технической сущности и достигаемому результату является составной образец для определения циклической прочности паяных соединений, содержащий две круглые пластины с отверстиями, расположенными равномерно по окружности, центр которой совпадает с центром каждой из пластин, а также размещенный между пластинами и соединенный с ними паяными швами промежуточный элемент (а.с. СССР 1173247, МПК 013/32, 1985). Недостатками этого образца является отсутствие возможности изучения влияния геометрических факторов на циклическую прочность паяных соединений. Задачей изобретения является обеспечение возможности изучения влияния геометрических факторов на циклическую прочность паяных соединений. Поставленная задача достигается тем, что в образце для определения циклической прочности паяных соединений, содержащем две круглые пластины с отверстиями, расположенными равномерно по окружности, центр которой совпадает с центром каждой из пластин, размещенный между пластинами и соединенный с ними паяными швами промежуточный элемент, согласно изобретению, промежуточный элемент в поперечном сечении имеет вид правильного многоугольника. Кроме того, поставленная задача достигается тем, что углы правильного многоугольника скруглены. Благодаря тому, что промежуточный элемент в поперечном сечении имеет вид правильного многоугольника, а углы правильного многоугольника скруглены, обеспечивается возможность изучения влияния таких геометрических факторов, как угол между сторонами правильного многоугольника и радиус скругления этого угла, на циклическую прочность паяных соединений. Сущность изобретения поясняется чертежами, где на фиг. 1 показан продольный разрез заявляемого образца, на фиг. 2 - поперечный разрез заявляемого образца с промежуточным элементом в виде правильного треугольника, на фиг. 3 - поперечное сечение промежуточного элемента в виде правильного четырехугольника со скругленными углами. Образец содержит круглые пластины 1 и 2, имеющие отверстия 3, расположенные равномерно по окружности, центр которой совпадает с центром пластин 1 и 2, промежуточный элемент 4 в виде правильного многоугольника, а также паяные швы 5 и 6. Для нагружения образца пластины 1 и 2 скрепляют через отверстия 3 с захватами испытательного устройства (не показано) и нагружают изгибом с вращением. Изменяя количество сторон и тем самым изменяя величины углов между сторонами промежуточного элемента,а также варьируя радиус скругления при изготовлении промежуточного элемента определяют влияние геометрических факторов на циклическую прочность паяных соединений. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
