Шарнир поворотный штанговый

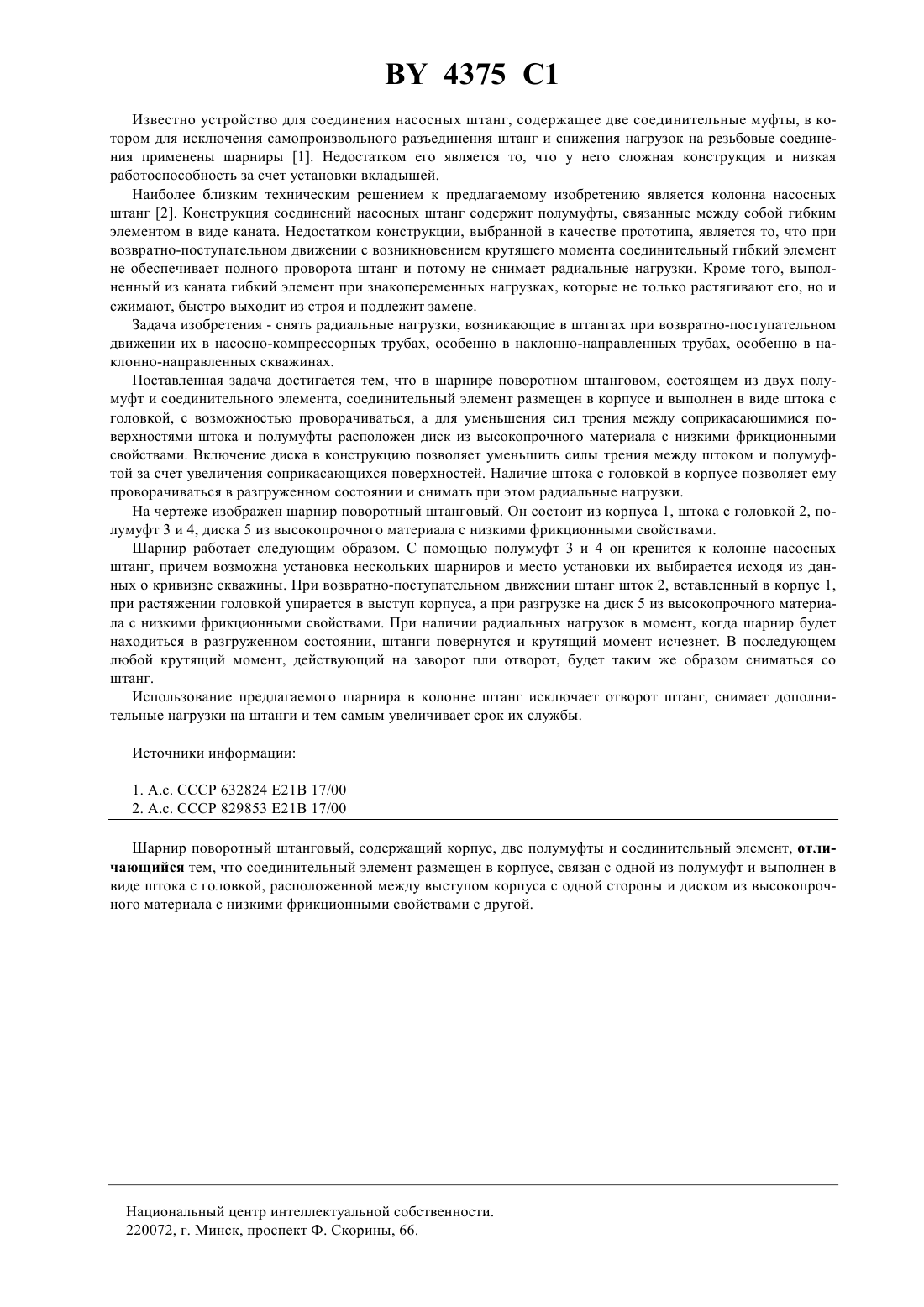

(71) Заявитель Республиканское унитарное предприятие Производственное объединение Белоруснефть(73) Патентообладатель Республиканское унитарное предприятие Производственное объединение Белоруснефть(57) Изобретение относится к добыче нефти и. в частности к конструкциям соединения насосных штанг глубинных насосов. Задача изобретения снять радиальные нагрузки, возникающие в штатах при возвратно-поступательном движении их в насосно-компрессорных трубах, особенно в наклонно-направленных скважинах. Поставленная цель достигается тем, что в колонне насосных штанг устанавливается шарнир поворотный штанговый, состоящий из корпуса, двух полумуфт и соединительного элемента, выполненного в виде штока с головкой с возможностью проворачиваться, а для уменьшения сил трения между соприкасающимися элементами расположен диск из высокопрочного материала с низкими фрикционными свойствами. Использование предлагаемого шарнира в колонне штат исключает отворот их, снимает дополнительные нагрузки на штанги и тем самым увеличивает срок их службы. Изобретение относится к добыче нефти из скважин, в частности к конструкциям соединений насосных штанг глубинных штанговых насосов. 4375 1 Известно устройство для соединения насосных штанг, содержащее две соединительные муфты, в котором для исключения самопроизвольного разъединения штанг и снижения нагрузок на резьбовые соединения применены шарниры 1. Недостатком его является то, что у него сложная конструкция и низкая работоспособность за счет установки вкладышей. Наиболее близким техническим решением к предлагаемому изобретению является колонна насосных штанг 2. Конструкция соединений насосных штанг содержит полумуфты, связанные между собой гибким элементом в виде каната. Недостатком конструкции, выбранной в качестве прототипа, является то, что при возвратно-поступательном движении с возникновением крутящего момента соединительный гибкий элемент не обеспечивает полного проворота штанг и потому не снимает радиальные нагрузки. Кроме того, выполненный из каната гибкий элемент при знакопеременных нагрузках, которые не только растягивают его, но и сжимают, быстро выходит из строя и подлежит замене. Задача изобретения - снять радиальные нагрузки, возникающие в штангах при возвратно-поступательном движении их в насосно-компрессорных трубах, особенно в наклонно-направленных трубах, особенно в наклонно-направленных скважинах. Поставленная задача достигается тем, что в шарнире поворотном штанговом, состоящем из двух полумуфт и соединительного элемента, соединительный элемент размещен в корпусе и выполнен в виде штока с головкой, с возможностью проворачиваться, а для уменьшения сил трения между соприкасающимися поверхностями штока и полумуфты расположен диск из высокопрочного материала с низкими фрикционными свойствами. Включение диска в конструкцию позволяет уменьшить силы трения между штоком и полумуфтой за счет увеличения соприкасающихся поверхностей. Наличие штока с головкой в корпусе позволяет ему проворачиваться в разгруженном состоянии и снимать при этом радиальные нагрузки. На чертеже изображен шарнир поворотный штанговый. Он состоит из корпуса 1, штока с головкой 2, полумуфт 3 и 4, диска 5 из высокопрочного материала с низкими фрикционными свойствами. Шарнир работает следующим образом. С помощью полумуфт 3 и 4 он кренится к колонне насосных штанг, причем возможна установка нескольких шарниров и место установки их выбирается исходя из данных о кривизне скважины. При взвтн-поступательном движении штанг шток 2, вставленный в корпус 1,при растяжении головкой упирается в выступ корпуса, а при разгрузке на диск 5 из высокопрочного материала с низкими фрикционными свойствами. При наличии радиальных нагрузок в момент, когда шарнир будет находиться в разгруженном состоянии, штанги повернутся и крутящий момент исчезнет. В последующем любой крутящий момент, действующий на заворот пли отворот, будет таким же образом сниматься со штанг. Использование предлагаемого шарнира в колонне штанг исключает отворот штанг, снимает дополнительные нагрузки на штанги и тем самым увеличивает срок их службы. Источники информации 1. А.с. СССР 632824 Е 21 В 17/00 2. А.с. СССР 829853 Е 21 В 17/00 Шарнир поворотный штанговый, содержащий корпус, две полумуфты и соединительный элемент, отличающийся тем, что соединительный элемент размещен в корпусе, связан с одной из полумуфт и выполнен в виде штока с головкой, расположенной между выступом корпуса с одной стороны и диском из высокопрочного материала с низкими фрикционными свойствами с другой. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
