Обгонная муфта Белоусова

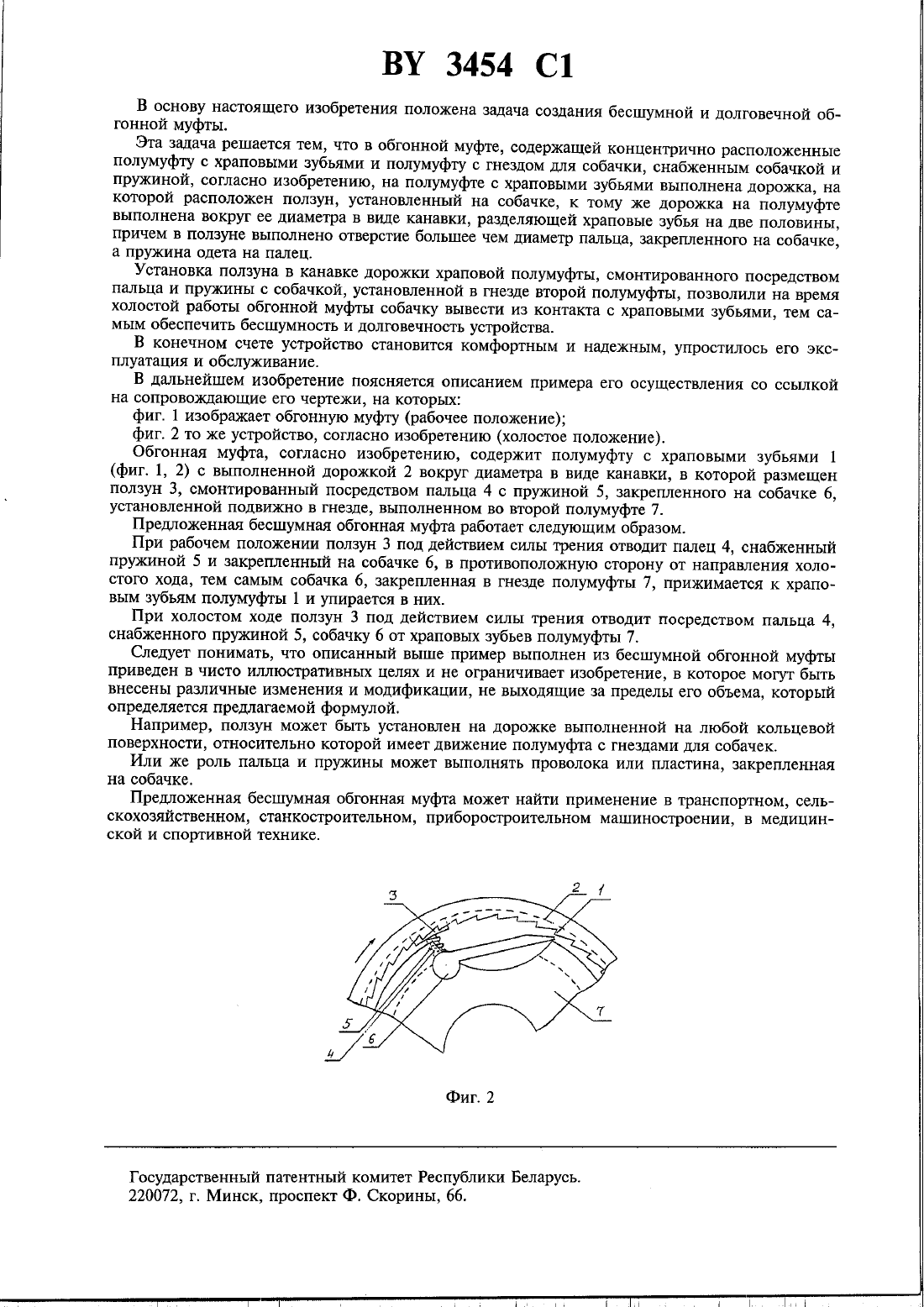

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ комитвт РЕСПУБЛИКИ БЕЛАРУСЬ(73) Патентообладатель Белоусов Данил Григорьевич (ВУ)(57) 1. Обгонная муфта, содержащая концентрично расположенные полумуфту с храповыми зубьями и полумуфту, в гнездах которой установлены подпружиненные собачки, отличающаясятем, что на полумуфгге с храповыми зубьями выполнена направляющая, на которой расположен ползун, смонтированный на собачке.2. Муфта по п. 1, отличающаяся тем, что направляющая на полумуфте выполнена в виде кольцевой канавки, разделяющей храповые зубья на две половины.3. Муфта по п. 1, отличающаяся тем, что ползун смонтирован на собачке посредством закрепленного на ней пальца.4. Муфта по одному из пп. 1-3, отличающаяся тем, что палец свободно установлен в отверстии, выполненном в ползуне, а пружина установлена на пальце между ползуном и собачкой.Изобретение относится к машиностроению и может быть использовано в велосипедах.Известна обгонная муфта, установленная на велосипеде (модель велосипеда 113-343 Минского мотовелозавода), содержащая концентрично расположенные полумуфту с храповьпии зубьями и полумуфту с гнездами для собачек, имеющих с внутренней стороны продольные канавки, в которых расположены концы пружинок, прижимающих собачки к храповым зубьям 1.Недостатком выше охарактеризованной обгонной муфты является необходимость собачки,натруженной пружиной, прыгать по храповым зубьям полумуфгьт, что создает шум и приводит к быстрому износу собачек и храповых зубьев.ддццдуд, Адуцьдидц и дум-душицу один/ни цидддпдчудцд, пи иицдиуд шум п Адуппццитдк быстрому износу собачек и храповых зубьев.и. у, у, 4 А 1 дд 11 дА ниц мы и удлинили о чьи/ни иду на чиня, к быстрому износу собачек и храповых зубьев.В основу настоящего изобретения положена задача создания бесшумной и долговечной обгонной муфты.Эта задача решается тем, что в обгонной муфте, содержащей концентрично расположенные полумуфту с храповыми зубьями и полумуфту с гнездом для собачки, снабженным собачкой и пружиной, согласно изобретению, на полумуфте с храповыми зубьями выполнена дорожка, на которой расположен ползун, установленный на собачке, к тому же дорожка на полумуфте выполнена вокруг ее диаметра в виде канавки, разделяющей храповые зубья на две половины,причем в ползуне выполнено отверстие большее чем диаметр пальца, закрепленного на собачке,а пружина одета на палец.Установка ползуна в канавке дорожки храповой полумуфты, смонтированного посредством пальца и пружины с собачкой, установленной в гнезде второй полумуфты, позволили на время холостой работы обгонной муфты собачку вывести из контакта с храповыми зубьями, тем самым обеспечить бесшумность и долговечность устройства.В конечном счете устройство становится комфортным и надежным, упростилось его эксплуатация И обслуживание.В дальнейшем изобретение поясняется описанием примера его осуществления со ссылкой на сопровождающие его чертежи, на которыхфиг. 1 изображает обгонную муфту (рабочее положение)(фиг. 1, 2) с выполненной дорожкой 2 вокруг диаметра в виде канавки, в которой размещен ползун 3, смонтированный посредством пальца 4 с пружиной 5, закрепленного на собачке 6,установленной подвижно в гнезде, выполненном во второй полумуфте 7.Предложенная бесшумная обгонная муфта работает следующим образом.При рабочем положении ползун 3 под действием силы трения отводит палец 4, снабженный пружиной 5 и закрепленный на собачке 6, в противоположную сторону от направления холостого хода, тем самым собачка 6, закрепленная в гнезде полумуфты 7, прижимается к храповым зубьям полумуфты 1 и упирается в них.При холостом ходе ползун 3 под действием силы трения отводит посредством пальца 4,снабженного пружиной 5, собачку 6 от храповых зубьев полумуфты 7.Следует понимать, что описанный выше пример выполнен из бесшумной обгонной муфты приведен в чисто иллюстративных целях и не ограничивает изобретение, в которое могут быть внесены различные изменения и модификации, не выходящие за пределы его объема, который определяется предлагаемой формулой.Например, ползун может быть установлен на дорожке выполненной на любой кольцевой поверхности, относительно которой имеет движение полумуфта с гнездами для собачек.Или же роль пальца и пружины может выполнять проволока или пластина, закрепленная на собачке.Предложенная бесшумная обгонная муфта может найти применение в транспортном, сельскохозяйственном, станкостроительном, приборостроительном машиностроении, в медицинской и спортивной технике.Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
