Турбинный счетчик расхода воды

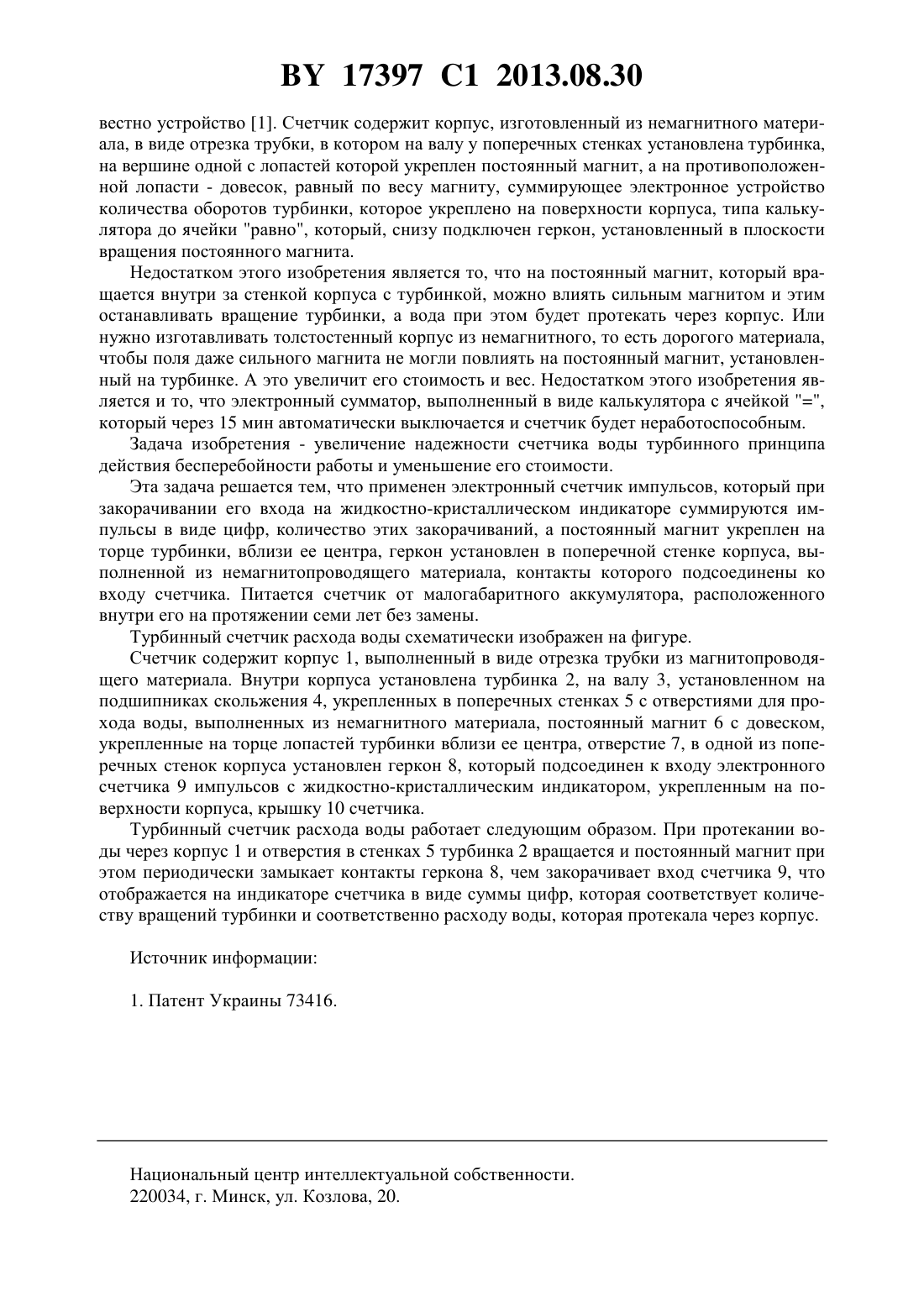

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ТУРБИННЫЙ СЧЕТЧИК РАСХОДА ВОДЫ(71) Заявитель Филипчук Степан Павлович(72) Автор Филипчук Степан Павлович(73) Патентообладатель Филипчук Степан Павлович(57) Турбинный счетчик расхода воды, содержащий корпус, внутри которого расположена турбинка с постоянным магнитом и противовесом, вал которой закреплен в поперечных стенках корпуса, выполненных с возможностью прохода воды электронное устройство для суммирования количества оборотов турбинки, установленное снаружи корпуса, и геркон,подключенный ко входу электронного устройства, отличающийся тем, что корпус выполнен из магнитопроводящего материала, постоянный магнит и противовес установлены на торцах лопастей турбинки, поперечные стенки корпуса выполнены из немагнитного материала, геркон установлен в отверстии одной из поперечных стенок корпуса, напротив постоянного магнита, а электронное устройство выполнено в виде счетчика электрических импульсов с возможностью срабатывания от закорачивания его входа замыкающимися контактами геркона при взаимодействии с магнитным полем постоянного магнита. Изобретение относится к приборостроению, а именно к счетчикам измерения расхода количества воды, протекающей в трубах с диаметром прохода больше 40 мм, где счетчики с крыльчатками не могут обеспечить точность измерения воды и вообще жидкости. Из 17397 1 2013.08.30 вестно устройство 1. Счетчик содержит корпус, изготовленный из немагнитного материала, в виде отрезка трубки, в котором на валу у поперечных стенках установлена турбинка,на вершине одной с лопастей которой укреплен постоянный магнит, а на противоположенной лопасти - довесок, равный по весу магниту, суммирующее электронное устройство количества оборотов турбинки, которое укреплено на поверхности корпуса, типа калькулятора до ячейки равно, который, снизу подключен геркон, установленный в плоскости вращения постоянного магнита. Недостатком этого изобретения является то, что на постоянный магнит, который вращается внутри за стенкой корпуса с турбинкой, можно влиять сильным магнитом и этим останавливать вращение турбинки, а вода при этом будет протекать через корпус. Или нужно изготавливать толстостенный корпус из немагнитного, то есть дорогого материала,чтобы поля даже сильного магнита не могли повлиять на постоянный магнит, установленный на турбинке. А это увеличит его стоимость и вес. Недостатком этого изобретения является и то, что электронный сумматор, выполненный в виде калькулятора с ячейкой ,который через 15 мин автоматически выключается и счетчик будет неработоспособным. Задача изобретения - увеличение надежности счетчика воды турбинного принципа действия бесперебойности работы и уменьшение его стоимости. Эта задача решается тем, что применен электронный счетчик импульсов, который при закорачивании его входа на жидкостно-кристаллическом индикаторе суммируются импульсы в виде цифр, количество этих закорачиваний, а постоянный магнит укреплен на торце турбинки, вблизи ее центра, геркон установлен в поперечной стенке корпуса, выполненной из немагнитопроводящего материала, контакты которого подсоединены ко входу счетчика. Питается счетчик от малогабаритного аккумулятора, расположенного внутри его на протяжении семи лет без замены. Турбинный счетчик расхода воды схематически изображен на фигуре. Счетчик содержит корпус 1, выполненный в виде отрезка трубки из магнитопроводящего материала. Внутри корпуса установлена турбинка 2, на валу 3, установленном на подшипниках скольжения 4, укрепленных в поперечных стенках 5 с отверстиями для прохода воды, выполненных из немагнитного материала, постоянный магнит 6 с довеском,укрепленные на торце лопастей турбинки вблизи ее центра, отверстие 7, в одной из поперечных стенок корпуса установлен геркон 8, который подсоединен к входу электронного счетчика 9 импульсов с жидкостно-кристаллическим индикатором, укрепленным на поверхности корпуса, крышку 10 счетчика. Турбинный счетчик расхода воды работает следующим образом. При протекании воды через корпус 1 и отверстия в стенках 5 турбинка 2 вращается и постоянный магнит при этом периодически замыкает контакты геркона 8, чем закорачивает вход счетчика 9, что отображается на индикаторе счетчика в виде суммы цифр, которая соответствует количеству вращений турбинки и соответственно расходу воды, которая протекала через корпус. Источник информации 1. Патент Украины 73416. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
