Номер патента: U 4867

Опубликовано: 30.12.2008

Автор: Барсуков Сергей Дмитриевич

Скачать PDF файл.

Текст

Смотреть все

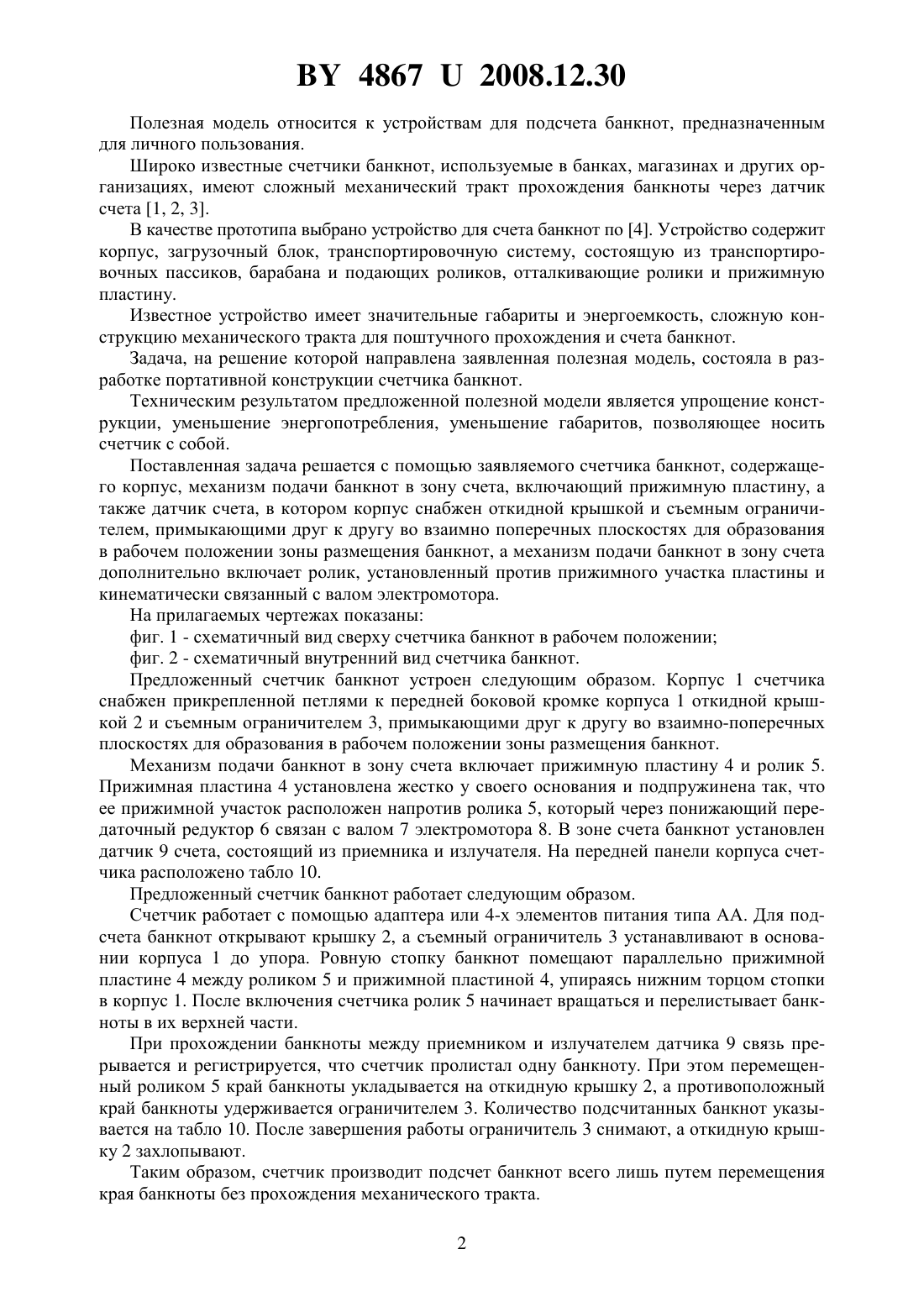

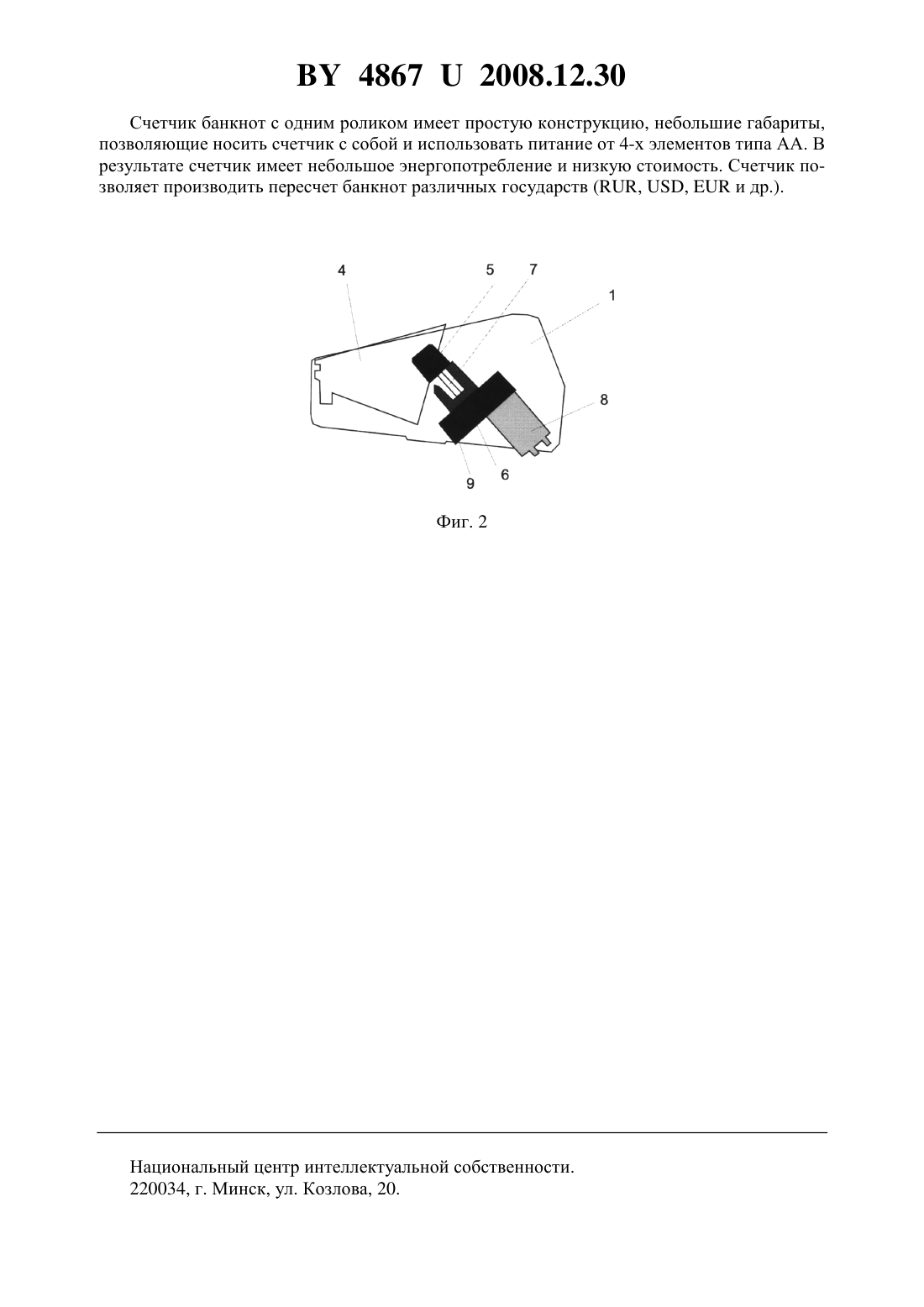

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Автор Барсуков Сергей Дмитриевич(57) 1. Счетчик банкнот, содержащий корпус, механизм подачи банкнот в зону счета,включающий прижимную пластину, а также датчик счета, отличающийся тем, что корпус снабжен откидной крышкой и съемным ограничителем, примыкающими друг к другу во взаимно поперечных плоскостях для образования в рабочем положении зоны размещения банкнот, а механизм подачи банкнот в зону счета дополнительно включает ролик, установленный против прижимного участка пластины и кинематически связанный с валом электромотора. 2. Счетчик по п. 1, отличающийся тем, что ролик связан с валом электромотора через понижающий редуктор. 48672008.12.30 Полезная модель относится к устройствам для подсчета банкнот, предназначенным для личного пользования. Широко известные счетчики банкнот, используемые в банках, магазинах и других организациях, имеют сложный механический тракт прохождения банкноты через датчик счета 1, 2, 3. В качестве прототипа выбрано устройство для счета банкнот по 4. Устройство содержит корпус, загрузочный блок, транспортировочную систему, состоящую из транспортировочных пассиков, барабана и подающих роликов, отталкивающие ролики и прижимную пластину. Известное устройство имеет значительные габариты и энергоемкость, сложную конструкцию механического тракта для поштучного прохождения и счета банкнот. Задача, на решение которой направлена заявленная полезная модель, состояла в разработке портативной конструкции счетчика банкнот. Техническим результатом предложенной полезной модели является упрощение конструкции, уменьшение энергопотребления, уменьшение габаритов, позволяющее носить счетчик с собой. Поставленная задача решается с помощью заявляемого счетчика банкнот, содержащего корпус, механизм подачи банкнот в зону счета, включающий прижимную пластину, а также датчик счета, в котором корпус снабжен откидной крышкой и съемным ограничителем, примыкающими друг к другу во взаимно поперечных плоскостях для образования в рабочем положении зоны размещения банкнот, а механизм подачи банкнот в зону счета дополнительно включает ролик, установленный против прижимного участка пластины и кинематически связанный с валом электромотора. На прилагаемых чертежах показаны фиг. 1 - схематичный вид сверху счетчика банкнот в рабочем положении фиг. 2 - схематичный внутренний вид счетчика банкнот. Предложенный счетчик банкнот устроен следующим образом. Корпус 1 счетчика снабжен прикрепленной петлями к передней боковой кромке корпуса 1 откидной крышкой 2 и съемным ограничителем 3, примыкающими друг к другу во взаимно-поперечных плоскостях для образования в рабочем положении зоны размещения банкнот. Механизм подачи банкнот в зону счета включает прижимную пластину 4 и ролик 5. Прижимная пластина 4 установлена жестко у своего основания и подпружинена так, что ее прижимной участок расположен напротив ролика 5, который через понижающий передаточный редуктор 6 связан с валом 7 электромотора 8. В зоне счета банкнот установлен датчик 9 счета, состоящий из приемника и излучателя. На передней панели корпуса счетчика расположено табло 10. Предложенный счетчик банкнот работает следующим образом. Счетчик работает с помощью адаптера или 4-х элементов питания типа АА. Для подсчета банкнот открывают крышку 2, а съемный ограничитель 3 устанавливают в основании корпуса 1 до упора. Ровную стопку банкнот помещают параллельно прижимной пластине 4 между роликом 5 и прижимной пластиной 4, упираясь нижним торцом стопки в корпус 1. После включения счетчика ролик 5 начинает вращаться и перелистывает банкноты в их верхней части. При прохождении банкноты между приемником и излучателем датчика 9 связь прерывается и регистрируется, что счетчик пролистал одну банкноту. При этом перемещенный роликом 5 край банкноты укладывается на откидную крышку 2, а противоположный край банкноты удерживается ограничителем 3. Количество подсчитанных банкнот указывается на табло 10. После завершения работы ограничитель 3 снимают, а откидную крышку 2 захлопывают. Таким образом, счетчик производит подсчет банкнот всего лишь путем перемещения края банкноты без прохождения механического тракта. 2 48672008.12.30 Счетчик банкнот с одним роликом имеет простую конструкцию, небольшие габариты,позволяющие носить счетчик с собой и использовать питание от 4-х элементов типа АА. В результате счетчик имеет небольшое энергопотребление и низкую стоимость. Счетчик позволяет производить пересчет банкнот различных государств (, ,и др.). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул.Козлова, 20. 3

МПК / Метки

МПК: G06M 7/00

Метки: счетчик, банкнот
