Устройство для сбрасывания грузов с конвейера

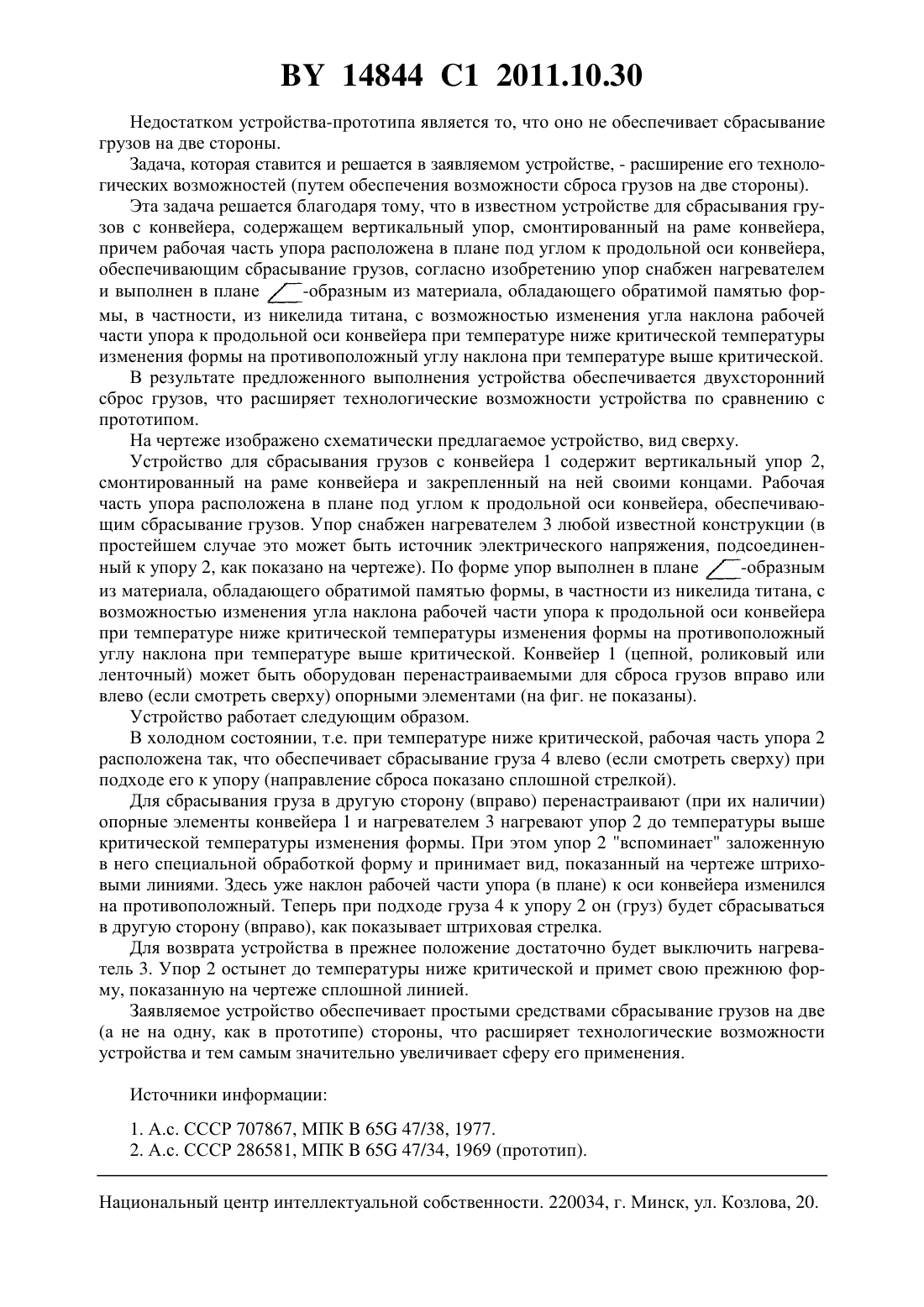

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ СБРАСЫВАНИЯ ГРУЗОВ С КОНВЕЙЕРА(71) Заявитель Годзданкер Соломон Борисович(72) Автор Годзданкер Соломон Борисович(73) Патентообладатель Годзданкер Соломон Борисович(57) Устройство для сбрасывания грузов с конвейера, содержащее вертикальный упор,смонтированный на раме конвейера, причем рабочая часть упора расположена в плане под углом к продольной оси конвейера, обеспечивающим сбрасывание грузов, отличающееся тем, что упор снабжен нагревателем и выполнен в плане-образным из материала, обладающего обратимой памятью формы, в частности из никелида титана, с возможностью изменения угла наклона рабочей части упора к продольной оси конвейера при температуре ниже критической температуры изменения формы на противоположный углу наклона при температуре выше критической. Изобретение относится к транспортным устройствам и может быть применено для перегрузки пиломатериалов при подаче их от лесорам на сортплощадку, к обрезным и торцовочным станкам, а также для сброса сыпучих грузов с ленточных конвейеров. Известно устройство для сбрасывания грузов с конвейера, содержащее упор, смонтированный на конвейере с возможностью поворота вокруг вертикальной оси и снабженный приводом поворота, что позволяет перенастраивать его для сброса грузов на две стороны влево и вправо 1. Однако наличие привода поворота упора и его шарнирная установка на конвейере усложняют конструкцию устройства. Наиболее близким по технической сущности и достигаемому результату к заявляемому устройству является устройство для сбрасывания грузов с конвейера, содержащее вертикальный упор, смонтированный на раме конвейера, причем рабочая часть упора расположена в плане под углом к продольной оси конвейера, обеспечивающим сбрасывание грузов 2. Это устройство принято за прототип. 14844 1 2011.10.30 Недостатком устройства-прототипа является то, что оно не обеспечивает сбрасывание грузов на две стороны. Задача, которая ставится и решается в заявляемом устройстве, - расширение его технологических возможностей (путем обеспечения возможности сброса грузов на две стороны). Эта задача решается благодаря тому, что в известном устройстве для сбрасывания грузов с конвейера, содержащем вертикальный упор, смонтированный на раме конвейера,причем рабочая часть упора расположена в плане под углом к продольной оси конвейера,обеспечивающим сбрасывание грузов, согласно изобретению упор снабжен нагревателем и выполнен в плане-образным из материала, обладающего обратимой памятью формы, в частности, из никелида титана, с возможностью изменения угла наклона рабочей части упора к продольной оси конвейера при температуре ниже критической температуры изменения формы на противоположный углу наклона при температуре выше критической. В результате предложенного выполнения устройства обеспечивается двухсторонний сброс грузов, что расширяет технологические возможности устройства по сравнению с прототипом. На чертеже изображено схематически предлагаемое устройство, вид сверху. Устройство для сбрасывания грузов с конвейера 1 содержит вертикальный упор 2,смонтированный на раме конвейера и закрепленный на ней своими концами. Рабочая часть упора расположена в плане под углом к продольной оси конвейера, обеспечивающим сбрасывание грузов. Упор снабжен нагревателем 3 любой известной конструкции (в простейшем случае это может быть источник электрического напряжения, подсоединен-образным ный к упору 2, как показано на чертеже). По форме упор выполнен в плане из материала, обладающего обратимой памятью формы, в частности из никелида титана, с возможностью изменения угла наклона рабочей части упора к продольной оси конвейера при температуре ниже критической температуры изменения формы на противоположный углу наклона при температуре выше критической. Конвейер 1 (цепной, роликовый или ленточный) может быть оборудован перенастраиваемыми для сброса грузов вправо или влево (если смотреть сверху) опорными элементами (на фиг. не показаны). Устройство работает следующим образом. В холодном состоянии, т.е. при температуре ниже критической, рабочая часть упора 2 расположена так, что обеспечивает сбрасывание груза 4 влево (если смотреть сверху) при подходе его к упору (направление сброса показано сплошной стрелкой). Для сбрасывания груза в другую сторону (вправо) перенастраивают (при их наличии) опорные элементы конвейера 1 и нагревателем 3 нагревают упор 2 до температуры выше критической температуры изменения формы. При этом упор 2 вспоминает заложенную в него специальной обработкой форму и принимает вид, показанный на чертеже штриховыми линиями. Здесь уже наклон рабочей части упора (в плане) к оси конвейера изменился на противоположный. Теперь при подходе груза 4 к упору 2 он (груз) будет сбрасываться в другую сторону (вправо), как показывает штриховая стрелка. Для возврата устройства в прежнее положение достаточно будет выключить нагреватель 3. Упор 2 остынет до температуры ниже критической и примет свою прежнюю форму, показанную на чертеже сплошной линией. Заявляемое устройство обеспечивает простыми средствами сбрасывание грузов на две(а не на одну, как в прототипе) стороны, что расширяет технологические возможности устройства и тем самым значительно увеличивает сферу его применения. Источники информации 1. А.с. СССР 707867, МПК 65 47/38, 1977. 2. А.с. СССР 286581, МПК 65 47/34, 1969 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
