Затравка установки горизонтального литья

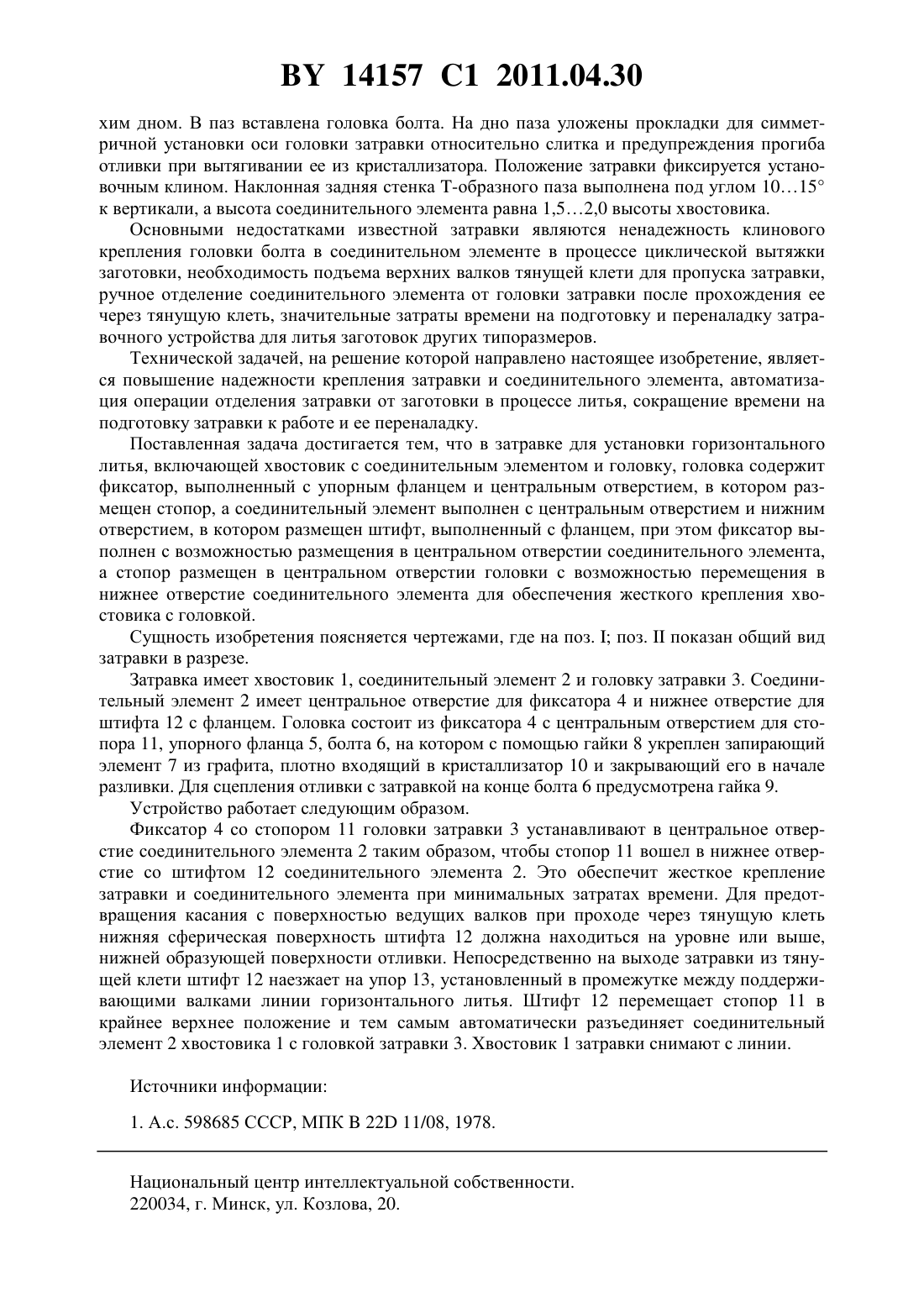

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЗАТРАВКА ДЛЯ УСТАНОВКИ ГОРИЗОНТАЛЬНОГО ЛИТЬЯ(71) Заявитель Государственное научное учреждение Институт технологии металлов Национальной академии наук Беларуси(72) Авторы Марукович Евгений Игнатьевич Демченко Евгений Борисович(73) Патентообладатель Государственное научное учреждение Институт технологии металлов Национальной академии наук Беларуси(57) Затравка для установки горизонтального литья, включающая хвостовик с соединительным элементом и головку, отличающаяся тем, что головка содержит фиксатор, выполненный с упорным фланцем и центральным отверстием, в котором размещен стопор, а соединительный элемент выполнен с центральным отверстием и нижним отверстием, в котором размещен штифт, выполненный с фланцем, при этом фиксатор выполнен с возможностью размещения в центральном отверстии соединительного элемента, а стопор размещен в центральном отверстии головки с возможностью перемещения в нижнее отверстие соединительного элемента для обеспечения жесткого крепления хвостовика с головкой. Изобретение относится к металлургии, конкретнее к непрерывной разливке металлов на установках горизонтального литья. Известна затравка 1 установки горизонтального литья, имеющая хвостовик, соединительный элемент и головку затравки, которая представляет собой болт, на котором с помощью гайки укреплен запирающий элемент из графита, плотно входящий в кристаллизатор и закрывающий его в начале разливки. Для сцепления отливки с затравкой на конце болта предусмотрена гайка. Соединительный элемент имеет -образный паз с глу 14157 1 2011.04.30 хим дном. В паз вставлена головка болта. На дно паза уложены прокладки для симметричной установки оси головки затравки относительно слитка и предупреждения прогиба отливки при вытягивании ее из кристаллизатора. Положение затравки фиксируется установочным клином. Наклонная задняя стенка -образного паза выполнена под углом 1015 к вертикали, а высота соединительного элемента равна 1,52,0 высоты хвостовика. Основными недостатками известной затравки являются ненадежность клинового крепления головки болта в соединительном элементе в процессе циклической вытяжки заготовки, необходимость подъема верхних валков тянущей клети для пропуска затравки,ручное отделение соединительного элемента от головки затравки после прохождения ее через тянущую клеть, значительные затраты времени на подготовку и переналадку затравочного устройства для литья заготовок других типоразмеров. Технической задачей, на решение которой направлено настоящее изобретение, является повышение надежности крепления затравки и соединительного элемента, автоматизация операции отделения затравки от заготовки в процессе литья, сокращение времени на подготовку затравки к работе и ее переналадку. Поставленная задача достигается тем, что в затравке для установки горизонтального литья, включающей хвостовик с соединительным элементом и головку, головка содержит фиксатор, выполненный с упорным фланцем и центральным отверстием, в котором размещен стопор, а соединительный элемент выполнен с центральным отверстием и нижним отверстием, в котором размещен штифт, выполненный с фланцем, при этом фиксатор выполнен с возможностью размещения в центральном отверстии соединительного элемента,а стопор размещен в центральном отверстии головки с возможностью перемещения в нижнее отверстие соединительного элемента для обеспечения жесткого крепления хвостовика с головкой. Сущность изобретения поясняется чертежами, где на поз.поз.показан общий вид затравки в разрезе. Затравка имеет хвостовик 1, соединительный элемент 2 и головку затравки 3. Соединительный элемент 2 имеет центральное отверстие для фиксатора 4 и нижнее отверстие для штифта 12 с фланцем. Головка состоит из фиксатора 4 с центральным отверстием для стопора 11, упорного фланца 5, болта 6, на котором с помощью гайки 8 укреплен запирающий элемент 7 из графита, плотно входящий в кристаллизатор 10 и закрывающий его в начале разливки. Для сцепления отливки с затравкой на конце болта 6 предусмотрена гайка 9. Устройство работает следующим образом. Фиксатор 4 со стопором 11 головки затравки 3 устанавливают в центральное отверстие соединительного элемента 2 таким образом, чтобы стопор 11 вошел в нижнее отверстие со штифтом 12 соединительного элемента 2. Это обеспечит жесткое крепление затравки и соединительного элемента при минимальных затратах времени. Для предотвращения касания с поверхностью ведущих валков при проходе через тянущую клеть нижняя сферическая поверхность штифта 12 должна находиться на уровне или выше,нижней образующей поверхности отливки. Непосредственно на выходе затравки из тянущей клети штифт 12 наезжает на упор 13, установленный в промежутке между поддерживающими валками линии горизонтального литья. Штифт 12 перемещает стопор 11 в крайнее верхнее положение и тем самым автоматически разъединяет соединительный элемент 2 хвостовика 1 с головкой затравки 3. Хвостовик 1 затравки снимают с линии. Источники информации 1. А.с. 598685 СССР, МПК 22 11/08, 1978. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
