Способ возведения стены в грунте

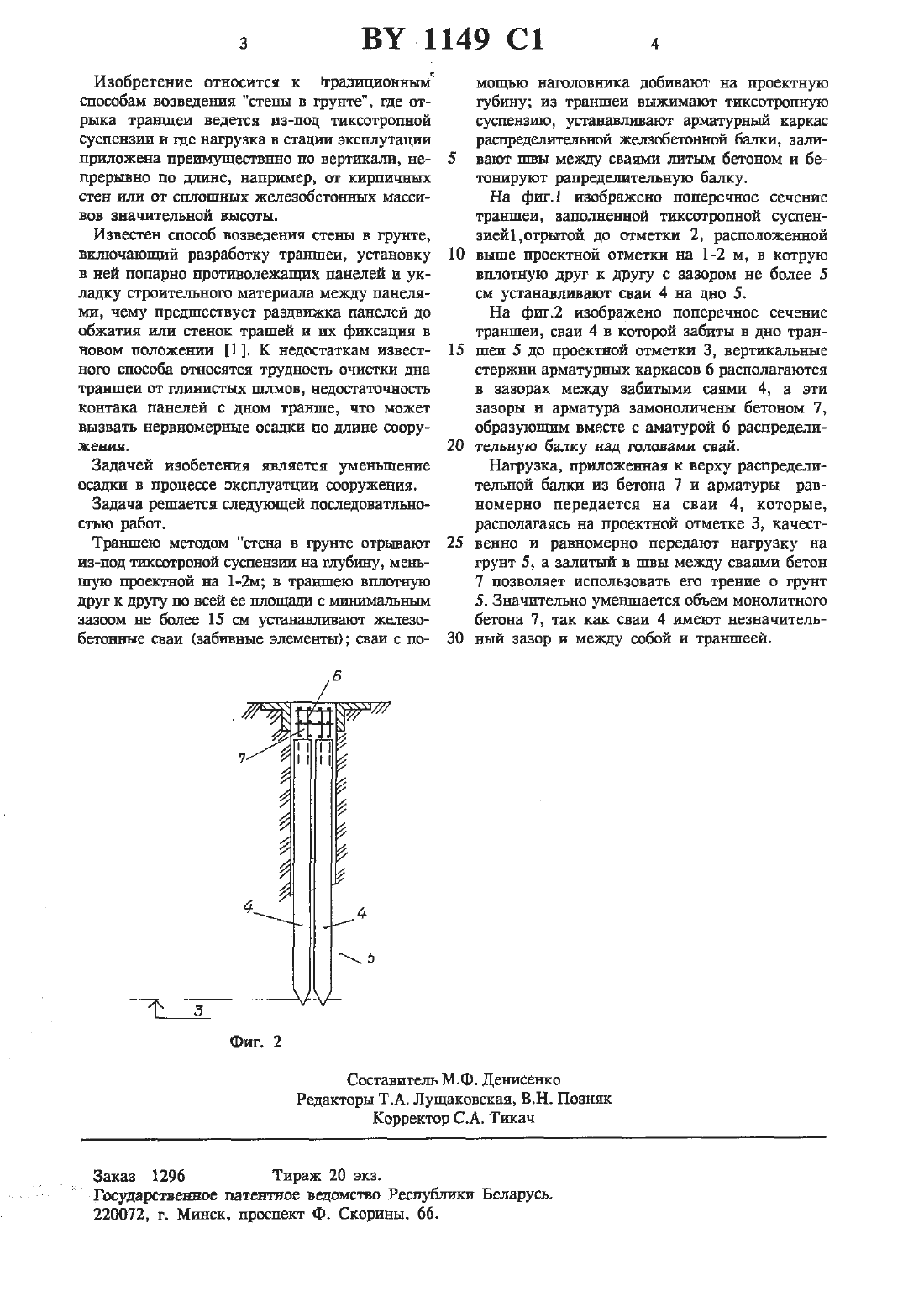

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ БЕЛАРУСЬСПОСОБ ВОЗВЕДЕНИЯ СТЕНЫ В ГРУНТЕСпособ возведения стены в грунте, включающий разработку траншеи под защитой тиксотропното раствора, установку в траншее двух продольных рядов сборных железобетонных элементов, вытеснение тиксотропного раствора и заделку стыков между сборными элементами, отличающийся тем, что в качестве сборных элементов используют сваи, размещая их относительно друг друга с зазором не более 15 см, а после установки сваи добивают через Наюловшши на 1-2 м ниже дна траншеи на проектную глубину, и после вытеснения тшссотровного раствора выполняют на сваях распределительную башу путем укладки арматурного каркаса и подачи в траншею литой бетонной смеси с одновременной заделкой при этом стынов.(71) Заявитель Белорусский научно-исследовательский и проектно-конструкторский энергетический институт БелНИПИэнергопром (В)(73) Патентообладатель Белорусский научноисследователъский и проектно-конструкторский энергетический институт Белнипиэнершпром, Хасеневич Леонид Сулейманович (ВТ)Изобретение относится к традиционным способам возведения стены в грунте, где отрыка траншеи ведется из-под тиксотропной суспензии и где нагрузка в стадии эксплутации приложена преимуществнно по вертикали, непрерывно по длине, например, от кирпичных стен или от сплошных железобетонных массивов знашпельной высоты.Известен способ возведения стены в грунте,включающий разработку траншеи, установку в ней попарно противолежащих панелей и укладку строительного материала между панелями, чему предшествует раздвижка панелей до обжатия или стенок трашей и их фиксация в новом положении 1. К недостаткам известного способа относятся трудность очистки дна траншеи от глинистых шлмов, недостаточность контака панелей с дном транше, что может вызвать нервномерные осадки по длине сооруженин.Задачей изобетения является уменьшение осадки в процессе эксплуатции сооружения.Задача решается следующей последоватльностью работ.Траншею методом стена в грунте отрывают нз-под тикоотроной суспензии на глубину, меньшую проектной на 1-2 м в траншею вплотную друг к другу по всей ее площади с минимальным зазоом не более 15 см устанавливают железобетонные сваи (набивные элементы) сваи с помощью натоловника добивают на проектную губину из траншеи выжимают тиксотропную суспензию, устанавливают арматурный каркас распределительной желзобетонной балки, зашавают швы между сваями литым бетоном и бетонируют рапредецштельнуто балку.На фиг.1 изображено поперечное сечение траншеи, заполненной тиксотропной суспензиейъотрытой до отметки 2, расположенной выше проектной отметки на 1-2 м, в котрую вплотную друг к другу с зазором не более 5 см устанавливают сваи 4 на дно 5.На фиг.2 изображено поперечное сечение траншеи, сваи 4 в которой забиты в дно траншеи 5 до проектной отметки 3, вертикальные стержни арматурных каркасов б располагаются в зазорах между забитыми саями 4, а эти зазоры и арматура замоноличены бетоном 7,образующим вместе с аматурой б распределительную балку над головами свай.Нагрузка, приложенная к верху распределительной балки из бетона 7 и арматуры равномерно передается на сваи 4, которые,располагаясь на проектной отметке 3, качественно И равномерно передают нагрузку на грунт 5, а залитый в швы между сваями бетон 7 позволяет использовать его трение о грунт 5. Значительно уменшается объем монолитного бетона 7, так как сваи 4 имеют незначительный зазор и между собой и траншеей.7 Государственное патентное ведомство Республики Беларусь.
