Многослойное средство бронезащиты, имеющее особую конфигурацию

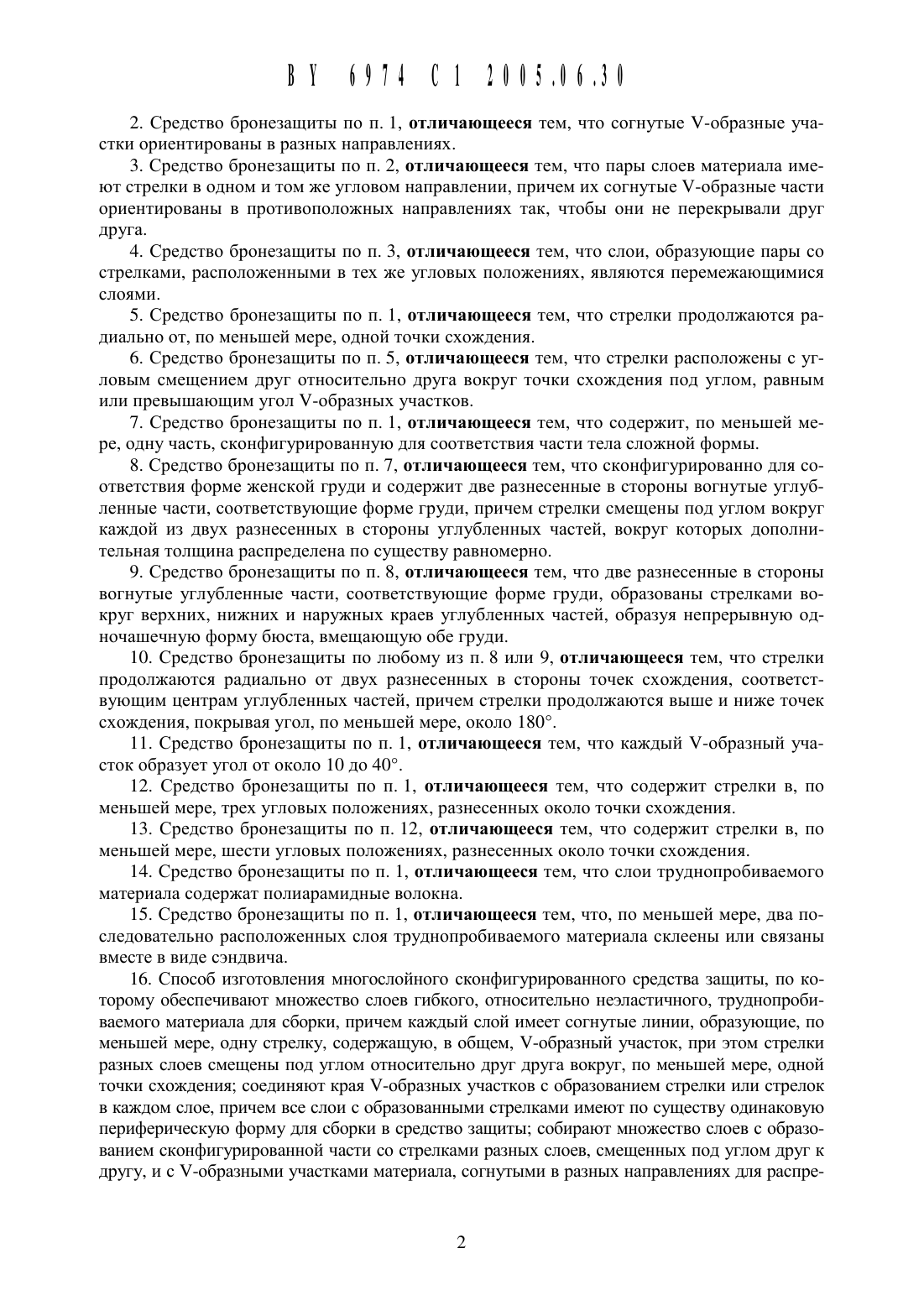

2. Средство бронезащиты по п. 1, отличающееся тем, что согнутые У-образные участки ориентированы в разных направлениях.3. Средство бронезащиты по п. 2, отличающееся тем, что пары слоев материала имеют стрелки в одном и том же угловом направлении, причем их согнутые У-образные части ориентированы в противоположных направлениях так, чтобы они не перекрывали друг друга.4. Средство бронезащиты по п. 3, отличающееся тем, что слои, образующие пары со стрелками, расположенными в тех же угловых положениях, являются перемежающимися слоями.5. Средство бронезащиты по п. 1, отличающееся тем, что стрелки продолжаются радиально от, по меньшей мере, одной точки схождения.6. Средство бронезащиты по п. 5, отличающееся тем, что стрелки расположены с угловым смещением друг относительно друга вокруг точки схождения под углом, равным или превышающим угол У-образных участков.7. Средство бронезащиты по п. 1, отличающееся тем, что содержит, по меньшей мере, одну часть, сконфигурированную для соответствия части тела сложной формы.8. Средство бронезащиты по п. 7, отличающееся тем, что сконфигурированно для соответствия форме женской груди и содержит две разнесенные в стороны вогнутые углубленные части, соответствующие форме груди, причем стрелки смещены под углом вокруг каждой из двух разнесенных в стороны углубленных частей, вокруг которых дополнительная толщина распределена по существу равномерно.9. Средство бронезащиты по п. 8, отличающееся тем, что две разнесенные в стороны вогнутые углубленные части, соответствующие форме груди, образованы стрелками вокруг верхних, нижних и наружных краев углубленных частей, образуя непрерывную одночашечную форму бюста, вмещающую обе груди.10. Средство бронезащиты по любому из п. 8 или 9, отличающееся тем, что стрелки продолжаются радиально от двух разнесенных в стороны точек схождения, соответствующим Центрам углубленных частей, причем стрелки продолжаются выше и ниже точек схождения, покрывая угол, по меньшей мере, около 18 О.11. Средство бронезащиты по п. 1, отличающееся тем, что каждый У-образный участок образует угол от около 10 до 4 О.12. Средство бронезащиты по п. 1, отличающееся тем, что содержит стрелки в, по меньшей мере, трех угловых положениях, разнесенных около точки схождения.13. Средство бронезащиты по п. 12, отличающееся тем, что содержит стрелки в, по меньшей мере, шести угловых положениях, разнесенных около точки схождения.14. Средство бронезащиты по п. 1, отличающееся тем, что слои труднопробиваемого материала содержат полиарамидные волокна.15. Средство бронезащиты по п. 1, отличающееся тем, что, по меньшей мере, два последовательно расположенных слоя труднопробиваемого материала склеены или связаны вместе в виде сэндвича.16. Способ изготовления многослойного сконфигурированного средства защиты, по которому обеспечивают множество слоев гибкого, относительно неэластичного, труднопробиваемого материала для сборки, причем каждый слой имеет согнутые линии, образующие, по меньшей мере, одну стрелку, содержащую, в общем, У-образный участок, при этом стрелки разных слоев смещены под углом относительно друг друга вокруг, по меньшей мере, одной точки схождения соединяют края У-образных участков с образованием стрелки или стрелок в каждом слое, причем все слои с образованными стрелками имеют по существу одинаковую периферическую форму для сборки в средство защиты собирают множество слоев с образованием сконфигурированной части со стрелками разных слоев, смещенных под углом друг к другу, и с У-образными участками материала, согнутыми в разных направлениях для распре В 16974 С 12005.06.30деления дополнительной толщины, по существу равномерно вокруг сконфигурированной части скрепляют множество слоев с образованием средства защиты.17. Способ по п. 16, отличающийся тем, что пары слоев материала содержат стрелки,расположенные в одном и том же угловом положении, а У-образные участки этих слоев согнуты в противоположных направлениях так, чтобы они не накладывались друг на друга.18. Способ по п. 17, отличающийся тем, что пары слоев со стрелками, расположенными в одном и том же угловом направлении, собирают в перемежающихся слоях.19. Способ по любому из пп. 16-18, отличающийся тем, что края У-образных участков соединяют с образованием стрелок путем сщивания, при помощи скобок или заклепок, или склеиванием.Изобретение касается средства бронезащиты, выполненного из множества слоев труднопробиваемого материала, и в частности относится к бронежилету, содержащему часть,которой придана особая конфигурация, соответствующая изогнутой области тела, такой как женская грудь, а также к способу его производства.Известно использование в бронежилете высокопрочных волокон, таких как полиарамиднь 1 е волокна в виде многослойных структур для обеспечения защиты от огнестрельного ранения. Пуленепробиваемые жилеты из многослойных структур оказались вполне удовлетворительными в качестве бронежилета для мужчин и женщин, однако, возникли трудности при повыщении его удобства для женщин посредством придания бронежилету конфигурации, приспособленной к телу женщины.Комфорт владельца и эффективность средства бронезащиты для предотвращения ранения тесно связаны. В зависимости от степени защиты и типа ткани используют от около 10 до 50 слоев ткани. Это приводит к получению довольно жесткой структуры, которую нелегко приспособить для повторения контуров тела, особенно в области женской груди. Если средство бронезащиты не плотно прилегает к телу владельца, то распространение удара становится неравномерным и бронежилет не действует должным образом. Области бронежилета, имеющие сложную конфигурацию, особенно подвержены повреждениям при выстрелах с попаданием под скользящим углом. Кроме того, женская грудь особенно подвержена травматическому повреждению при ударе.Уже предлагались различные варианты многослойного бронежилета, имеющего особую конфигурацию, для защиты областей тела сложной формы, таких как женская грудь. Но придание многослойному средству бронезащиты особой конфигурации оказалось сложным из-за того, что слои труднопробиваемого материала, являются гибкими, но относительно неэластичными. Поэтому возникли проблемы.Придание контура передней панели средства бронезащиты посредством щовного соединения разрезанных частей ткани внахлест с использованием особого рисунка щвов, предлагалось в патенте США 4,183,О 97. Однако, если перекрытие щвов недостаточно велико, вь 1 стрель 1 под косым углом могут пробивать жилет, тогда как увеличение размера перекрытия щвов создает твердую кромку в области, где женщине требуется как можно большая гибкость.В патенте США 4.578.821 предлагалось вставлять гибкую многослойную пуленепробиваемую панель в передний карман одежды владельца. Эта панель удерживается посредством застежки Велкро (липучки), допускающей регулирование для различных размеров груди, но защищаемая область ограничена, и застежка Велкро не может обеспечивать высокой эффективности против поражения. Эта система, следовательно, пригодна только для низкой степени защиты.В описании патента Великобритании 2.231.481 предложен жилет, внутренняя часть которого содержит вспененный пластиковый материал, выполненный по форме груди. Жесткий или полужесткий ударопоглощающий лист, которому придана соответствующая форма, добавляют к пластиковым слоям и, наконец, вводят многослойный пуленепроби ВУ 6974 С 12005.06.30ваемь 1 й пакет, причем вся эта конструкция заключается в оболочку. При такой конструкции пуленепробиваемый пакет приспосабливается К форме тела посредством сгибания по горизонтальной линии. Это может достигаться только путем оставления больших отверстий с левой и правой стороны грудной клетки так, что защита в этих боковых областях будет под вопросом. Кроме того, жилет будет относительно тяжелым, жестким и неудобным для ношения.Другое предложение, сделанное в патенте США 5.020.157, касалось использования твердых, негибких чашечек, выполненных из высокопрочного ламинированного полиэтиленового материала, которые носят поверх женской груди и под обычным мягким нательным жилетом для защиты от удара при попадании пули. Давление, производимое этим ударом, будет, однако, распространяться по кромке чашечек, что может привести к травме. Кроме того, жесткие чашечки не удобны для ношения.Придание конфигурации бронежилету посредством формования слоев арамидной ткани в поливинилхлоридном (ПВХ)-корпусе под давлением воздуха 400-800 кПа и при температуре 180-300 С предложено в документе ВЕ-А 4423194 и в публикации 77 О 96/01405. Однако арамидные ткани имеют удлинение до 4 , что может привести к их повреждению при формовании. Кроме того, придание слоям формы вытягивает ткань, что будет увеличивать промежутки между волокнами и уменьшать эффективность против поражения. Кроме того, формование в ПВХ-корпусе делает средство бронезащиты относительно жестким.Поэтому вышеописанные предшествующие предложения многослойного бронежилета, имеющего особую конфигурацию, не смогли обеспечить легкую многослойную структуру, которая удобно прилегает к телу при обеспечении высокой защиты от поражения, и которую можно произвести, используя доступное оборудование, действующее при температуре окружающей среды.Задача изобретения состоит в устранении вышеупомянутых проблем предшествующего уровня техники и в обеспечении многослойного средства защиты, имеющего особую конфигурацию, соответствующую области тела сложной формы, и которое соединяет в себе надежную защиту от огнестрельного ранения и высокую степень комфорта.Также задачей изобретения является обеспечение простого способа придания формы многослойному средству защиты, который не требует тепловой обработки, снижающей эффективность (защиты).Эти задачи достигаются посредством нового способа сгибания для создания слоев,имеющих форму, образованную сгибами, более или менее равномерно распределенными в поворачиваемой (смещаемой под углом) последовательности, как описано ниже.Изобретение предлагает средство бронезащиты, в частности бронежилет, вь 1 полненнь 1 й из множества слоев гибкого, относительно неэластичного труднопробиваемого материала, которому придана особая конфигурация, соответствующая форме области, подлежащей защите.Выражение особая конфигурация означает выступающие части объемной (трехмерной) структуры, типа одежды.Предметом изобретения является средство бронезащиты, содержащее множество слоев гибкого, относительно неэластичного, труднопробиваемого материала, сконфигурированного по форме области, подлежащей защите, в котором слои удерживаются посредством множества сгибов в последовательных слоях материала, причем каждый из указанных слоев имеет, по меньшей мере, один сгиб, а каждый сгиб в слое содержит в общем Уобразнь 1 й участок, края которого соединены с образованием стрелки, причем У-образный участок сложен на себя и согнут на одну сторону с образованием дополнительной толщины, лежащей над или под смежной частью слоя, причем стрелки в указанном множестве слоев смещены под углом друг от друга с согнутыми У-образными участками, ориентированными так, чтобы дополнительная толщина была распределена по существу равномерно вокруг указанной области.В предпочтительном варианте согнутые У-образные участки ориентированы в разных направлениях, а пары слоев материала имеют стрелки в одном и том же угловом направлении, причем их согнутые У-образные части ориентированы в противоположных направлениях так, чтобы они не перекрывали друг друга, причем слои, образующие пары со стрелками, расположенными в тех же угловых положениях, являются перемежающимися слоями.В предпочтительном варианте стрелки продолжаются радиально от, по меньшей мере,одной точки схождения, причем стрелки расположены с угловым смещением друг относительно друга вокруг точки схождения под углом равным или превышающим угол Уобразнь 1 х участков.В одном из вариантов средство бронезащиты содержит, по меньшей мере, одну часть,сконфигурированную для соответствия части тела сложной формы.В частном выполнении средство бронезащиты сконфигурировано для соответствия форме женской груди и содержит две разнесенные в стороны вогнутые углубленные части, соответствующие форме груди, причем стрелки смещены под углом вокруг каждой из двух разнесенных в стороны углубленных частей, вокруг которых дополнительная толщина распределена по существу равномерно.Предпочтительно две разнесенные в стороны вогнутые углубленные части, соответствующие форме груди, образованы стрелками вокруг верхних, нижних и наружных краев углубленных частей, образуя непрерывную одночашечную форму бюста, вмещающую обе груди.В данном частном выполнении стрелки продолжаются радиально от двух разнесенных в стороны точек схождения, соответствующим центрам углубленных частей, причем стрелки продолжаются выше и ниже точек схождения, покрывая угол, по меньшей мере, около 18 О.В предпочтительном варианте каждый У-образный участок образует угол от около 10 до 4 О.В предпочтительном варианте средство бронезащиты содержит стрелки в, по меньшей мере, трех угловых положениях, разнесенных около точки схождения, предпочтительно в,по меньшей мере, шести угловых положениях, разнесенных около точки схождения.Слои труднопробиваемого материала предпочтительно содержат полиарамидные волокна, и предпочтительно, по меньшей мере, два последовательно расположенных слоя труднопробиваемого материала склеены или связаны вместе в виде сэндвича.Другим объектом изобретения является способ изготовления многослойного сконфигурированного средства защиты, по которому обеспечивают множество слоев гибкого, относительно неэластичного, труднопробиваемого материала для сборки, причем каждый слой имеет согнутые линии, образующие, по меньшей мере, одну стрелку, содержащую, в общем, Уобразнь 1 й участок, при этом стрелки разных слоев смещены под углом относительно друг друга вокруг, по меньшей мере, одной точки схождения соединяют края У-образных участков с образованием стрелки или стрелок в каждом слое, причем все слои с образованными стрелками имеют по существу одинаковую периферическую форму для сборки в средство защиты собирают множество слоев с образованием сконфигурированной части со стрелками разных слоев, смещенных под углом друг к другу, и с У-образными участками материала, согнутыми в разных направлениях для распределения дополнительной толщины, по существу равномерно вокруг сконфигурированной части скрепляют множество слоев с образованием средства защиты.В предпочтительном варианте пары слоев материала содержат стрелки, расположенные в одном и том же угловом положении, а У-образные участки этих слоев согнуты в противоположных направлениях так, чтобы они не накладывались друг на друга и предпочтительно пары слоев со стрелками, расположенными в одном и том же угловом направлении, собирают в перемежающихся слоях.В предпочтительном варианте края У-образных участков соединяют с образованием стрелок путем сшивания, при помощи скобок или заклепок, или склеиванием.
