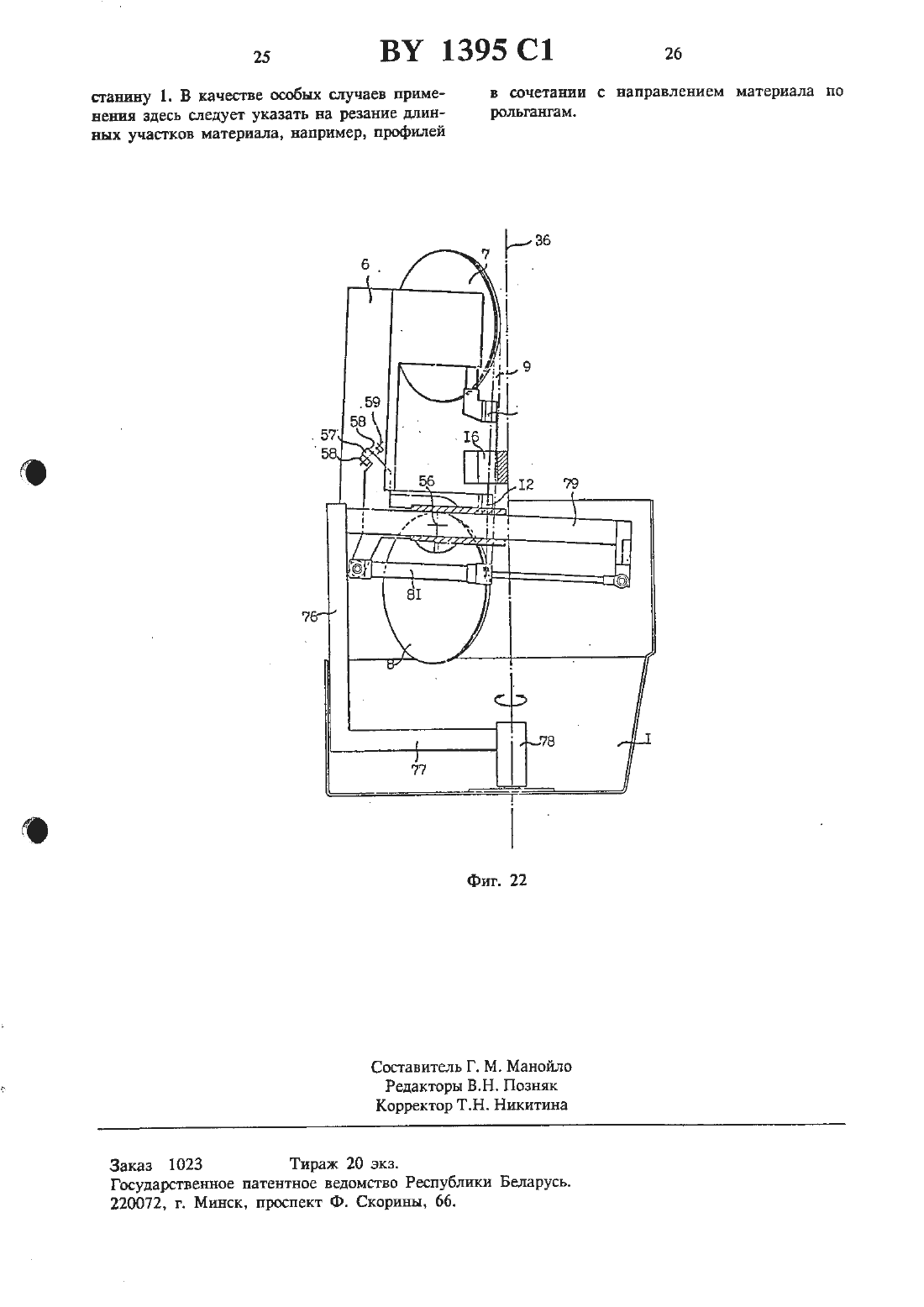

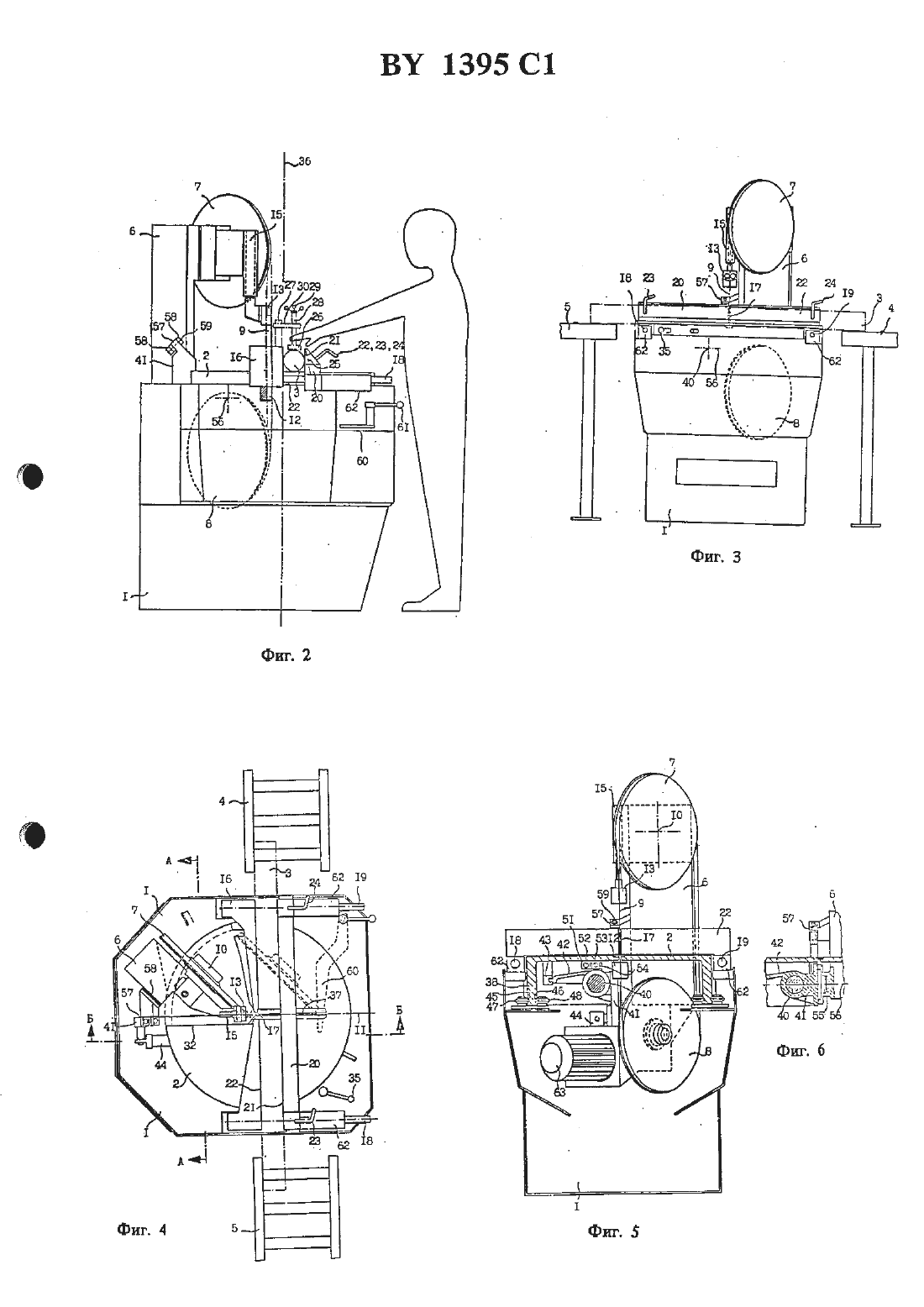

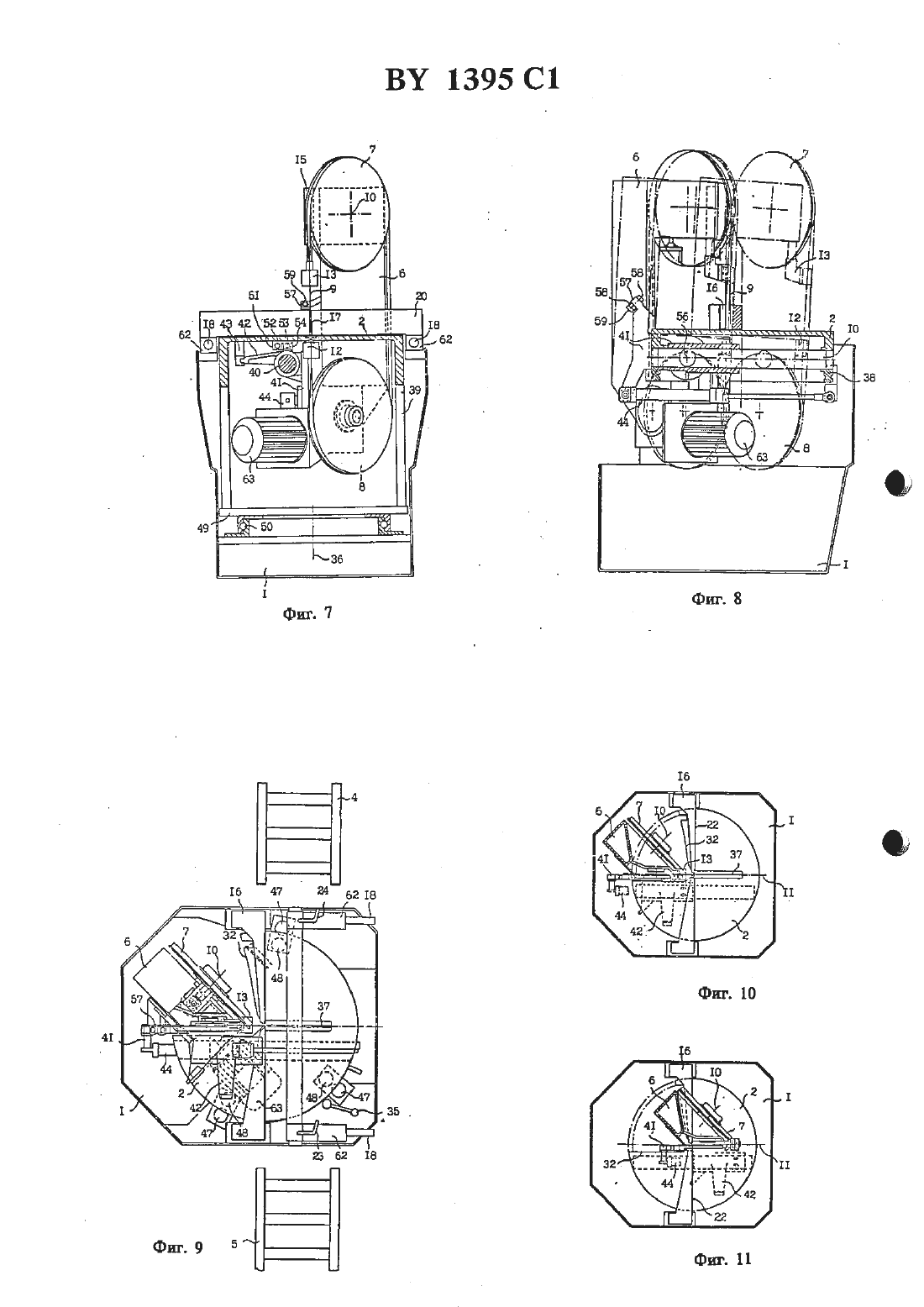

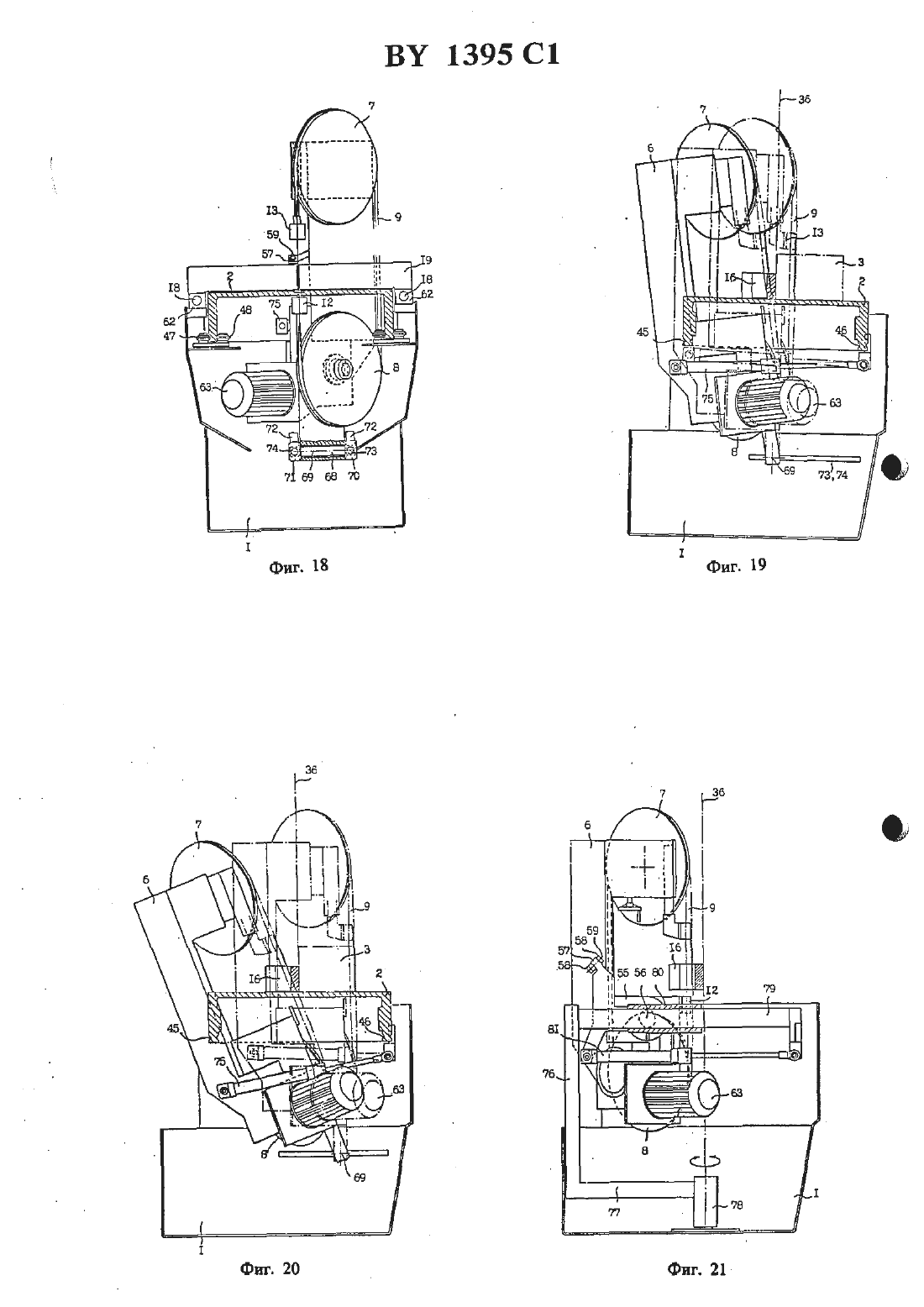

Вертикальная ленточная пила

Номер патента: 1395

Опубликовано: 16.09.1996

Авторы: Армен Штольцер, Дитер Шпат

Скачать PDF файл.

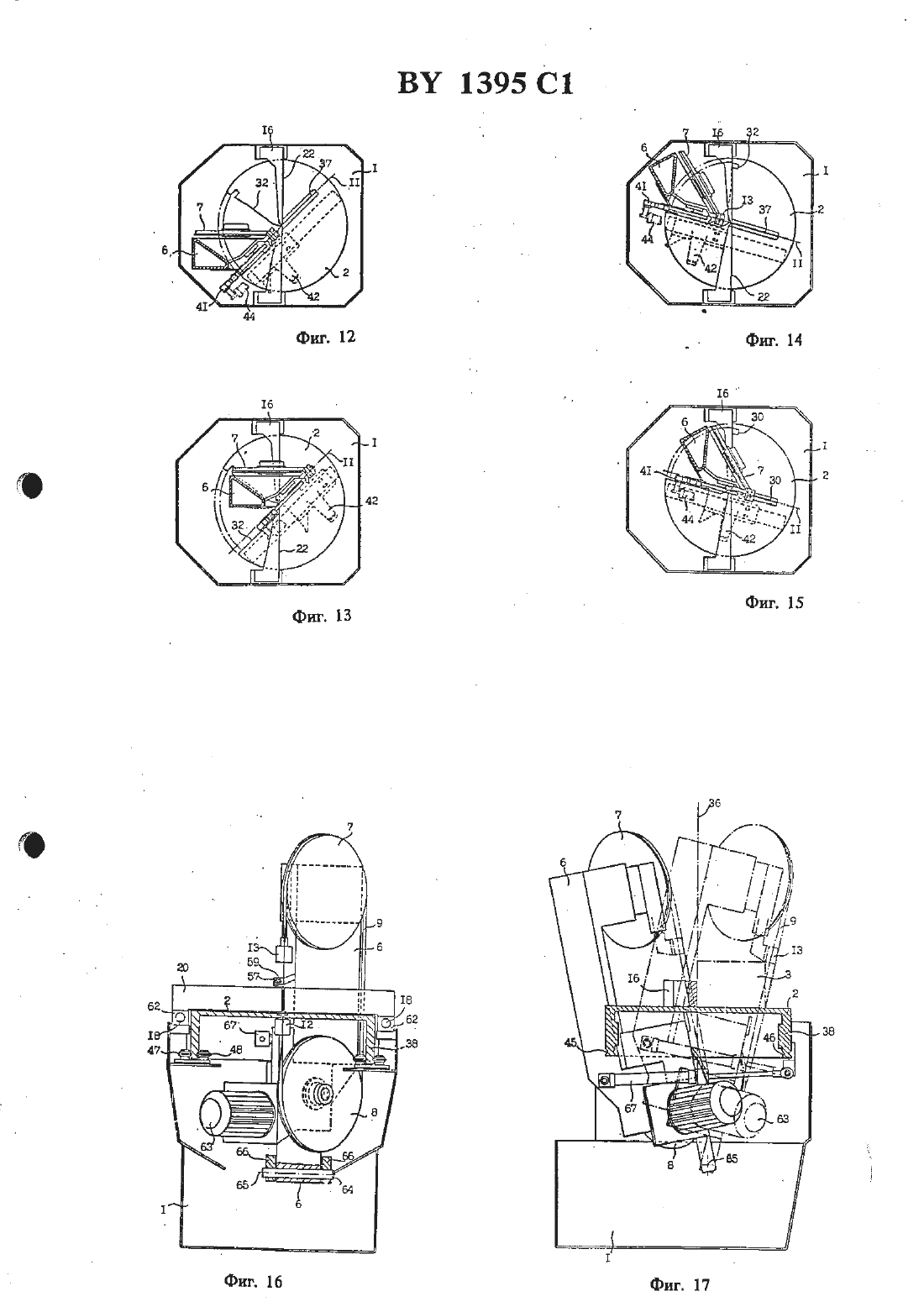

Текст

Смотреть все

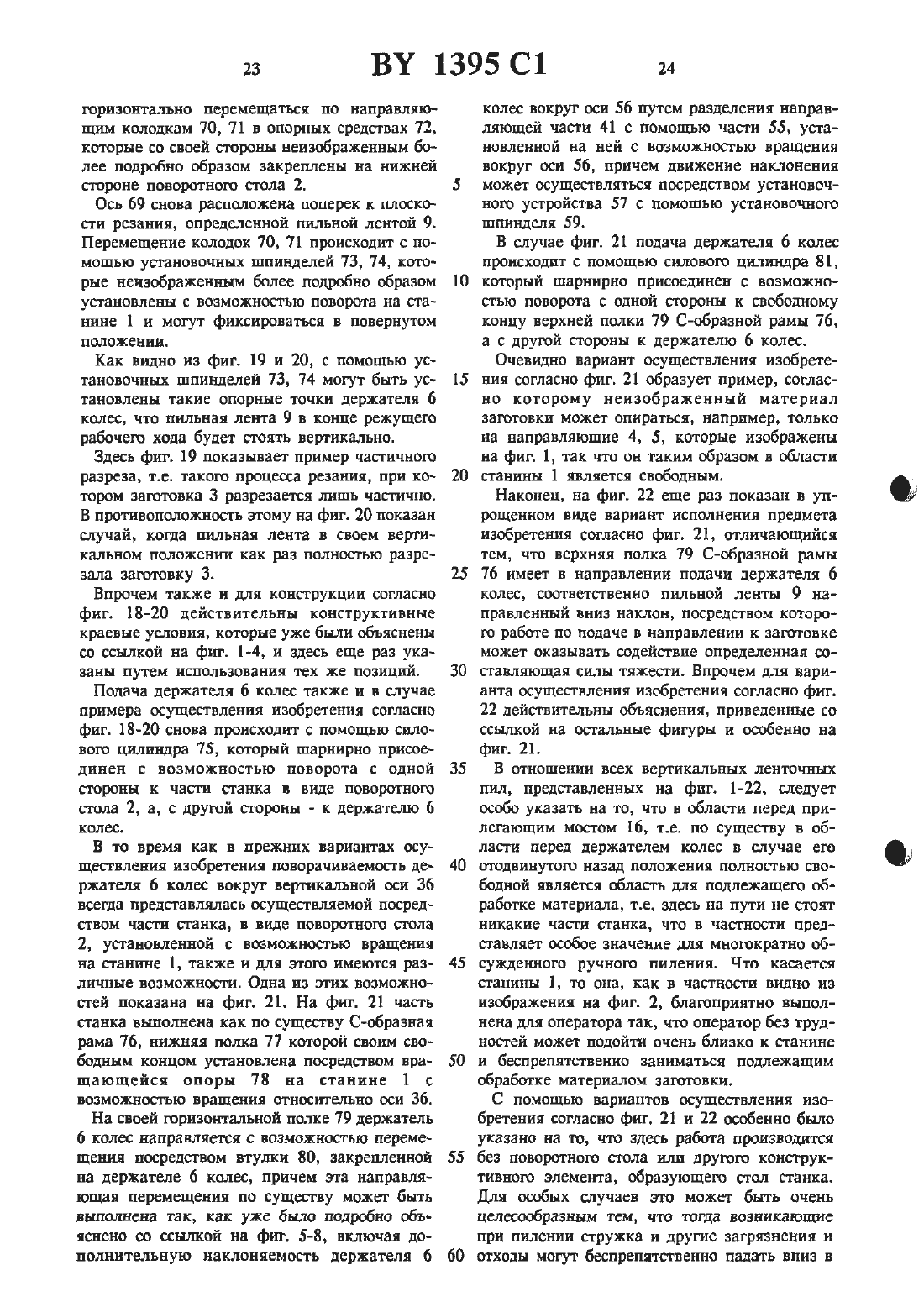

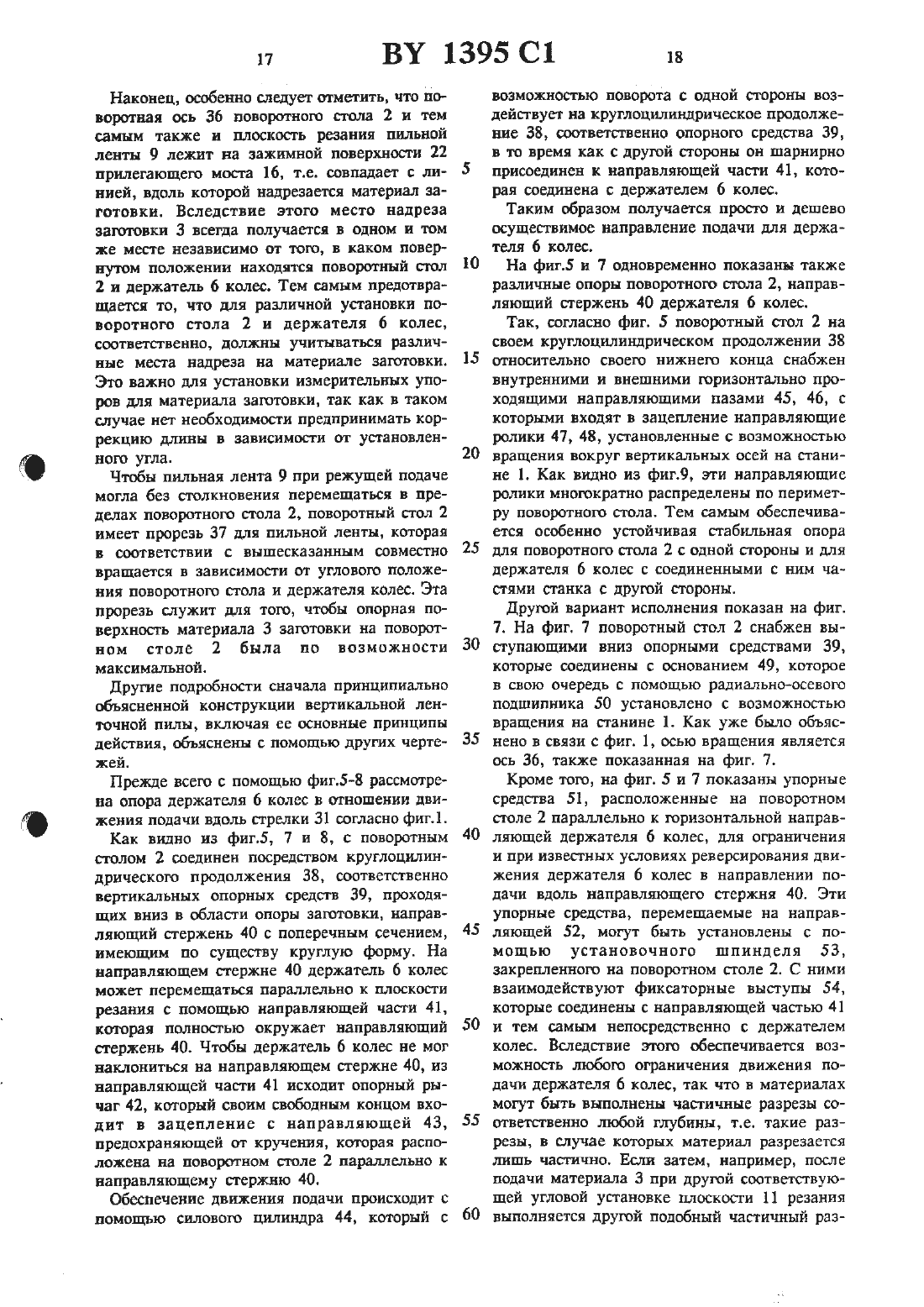

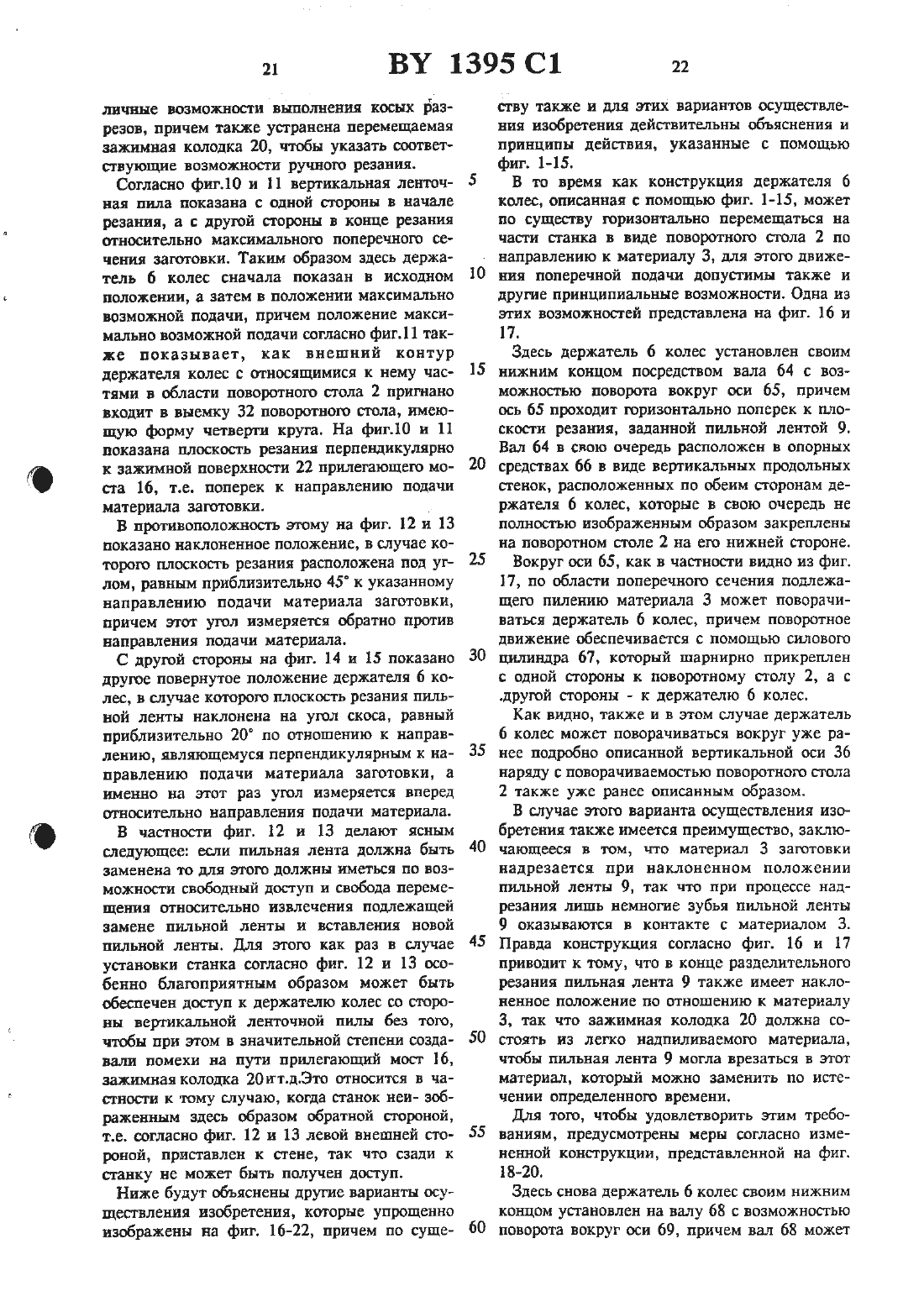

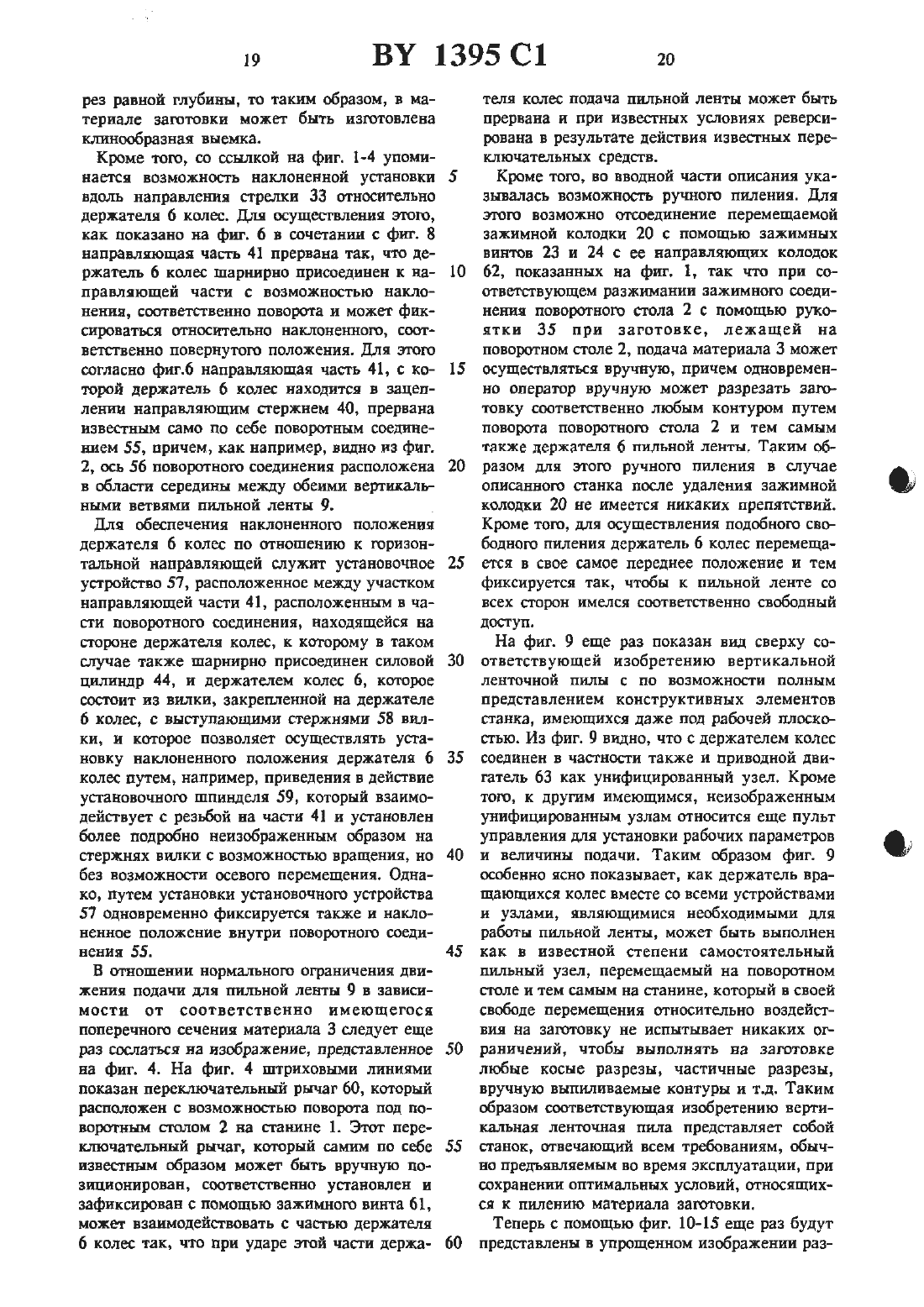

6. Пила по п.1, отличающаяся тем, что устройство для крепления заготовки снабжено МОСТОМ, НСПОДВИЖНО закрепленным на Е ПО верхносги со стороны держателя колес, при этом рабочая поверхность моста для взаимодействия с заготовкой выполнена вертикальной и обращена от держателя колес в сторону области резания.7. Пила по п.6, отличающаяся тем, что верТИКЗ-ЛЬНЗЯ ОСЬ ПОВОРОТЗ держателя КОЛОС СОВпадает с плоскостью рабочей поверхности моста.8. Пила по п.6, отличаюгцаяся тем, что устройство для крепления заготовки снабжено зажимной колодкой, установленной на его поверхности напротив моста с возможностью горизонтального перемещения в направлении последнего, при этом зажимная поверхность зажимной колодки обращена в сторону рабочей поверхности моста.9. Пила по п.8, отличающаяся тем, что зажимная поверхность выполнена наклонной относительно вертикальной плоскости в сторону пильной ленты.10. Пила по п.9, отличающаяся тем , что зажимная колодка снабжена накладкой из леткообрабатываемого материала, закрепленной на зажимной поверхности с возможностью ее замены.11. Пила по пп.З, 6, отличающаяся тем, что она снабжена, по меньшей мере, одной дополнительной зажимной колодкой с горизонтальной зажимной поверхностью, установленной на неподвижном мосту рядом с областью резания с возможностью вертикального перемеЩЕННЯ.12. Пила по п.1, отгшчаюцгаяся тем, что направляющая пильной ленты, расположенная под областькгрезания, неподвижно закреплена на держателе колес, а направляющая, расположенная над областью резания, установлена на держателе колес с возможностью установочных перемещений вдоль полотна пильной ленты с последующей фиксацией.13. Пила по п.2, отличающаяся тем, что она снабжена горизонтальной направляющей, установленной на станине с возможностью вращения вокруг вертикальной оси поворота держателя колес и фиксации, а держатель колес размещен на ней.14. Пила по п.2, отличающаяся тем, что она снабжена осью наклона, Угановленной на станине в горизонтальной плоскости перпендикулярно плоскости резания с возможностью вращения и фиксации вокруг вертикальной оси поворота держателя колос, а последний связан с осью наклона и размещен с возможностью поворота вокруг нее в плоскости резания.клона расположены на части станка, установленной на станине с возможностью поворота вокруг вертикальной оси поворота держателя колес.16. Пила по п. 5, отличающаяся тем, что в центре поворотного стола от вертикальной оси поворота в направлении подачи держателя колес выполнена прорезь под пильную ленту.17. Пила по п.16, отличающаяся тем, что в ПОВОРОТНОМ СТОЛЕ ВЫПОЛНЕН СЕКТОРНЫЙ ВЫрЕЗ ДЛЯ ВЗЗМВЩЕНИЯ В нем ДВРЖЗТЛЯ КОЛЕС И СВЯзанных с ним в плоскости поворотного стола частей, при этом секторный вырез составляет четверть круга поворотного стола.18. Пила по п.6, отличающаяся тем, что она снабжена направляющими роликами, установленными на станине посредством дополнительно введенных вертикальных осей с возможностью вращения относительно последНИХ, а ПОВОРОТНЫЙ СГОЛ ВЫПОЛНЕН В ВИДЕ СТЯкана, обращенного открытой стороной вниз,при этом по краям стакана на их внутренней и наружной поверхностях выполнены кольцевые направляющие пазы для взаимодействия с направляющими роликами.19. Пила по п.5, отличающаяся тем, что поворотный стол установлен с возможностью ВРЗЩВНИЯ В области ОСНОВЗНИЯ СТЗНИНЫ.20. Пила по п.19, отличающаяся тем, что поворотный стол снабжен горизонтальным основанием и вертикальными опорными средствами, при этом горизонтальное основание установлено на станине посредством дополнительно введенного радиально-осевого подшипника с возможностью вращения, вертикальные опорные средства закреплены на горизонтальном основании, а поворотный стол закреплен на вертикальных опорных средствах.21. Пила по п.13, отличающаяся тем, что она снабжена дополнительной горизонтальной направляющей, установленной параллельно основной, а держатель колес снабжен направляющей частью, выполненной в виде опорного рычага, основание которого закреплено на держателе колес и в нем выполнено направляющее отверстие, а конец размещен с возможностью взаимодействия с дополнительной горизонтальной направляющей и перемещения вдоль последней, при этом основная горизонТЗЛЬНЗЯ направляющая ВЫПОЛНВНЗ В виде СТ ержня и размещена в направляющем отверстии опорного рычага.22. Пила по п.21, отличающаяся тем, что СТСРЖЕНЬ ВЫПОЛНЕН ЦИЛИНДРИЧВСКИМ.23. Пила по п.14, отличающаяся тем, что ось наготове выполнена с возможностью переМСЩВНИЯ В направлении ЦОДЗЧИ ЦШ 1 ЬНОЙ ЛЕНты. 24. Пила по п.5, отличающаяся тем, что ось наклона снабжена приводом перемещения, 5 ВТ 1395 С 1 ввыполненным в виде, по меньшей мере, одною установочного шпинделя, размещенного на поворотной части станка с возможностью вращения вокруг собственной оси.25. Пила по пп. 1, 2, 3, отличающаяся тем,что средства перемещения держателя колес и стола станка шарнирно закреплены на последНИХ СВОИМИ КОНЦЗМИ.26. Пила по п. 25, отличающаяся тем, что средства перемещения выполнены в виде силового цилиндра или установочного шпинделя.27. Пила по п. 13, отличающаяся тем, что она снабжена, по меньшей мере, одним упором, закрепленным на устройстве для крепления заготовки параллельно горизонтальной направляющей с возможностью взаимодействия с держателем колес.28. Пила по п.27 отличающаяся тем, что держатель колес снабжен фиксаторными выступами, закрепленными на нем с возможностыо взаимодействия с упором, причем последний закреплен на устройстве для крепления заготовки посредством дополнительно введенного установочного шпинделя.29. Пила по п. 14, отличающаяся тем, что ОСЬ НЗКЛОНЭ ДЕРЖЗТЕЛЯ КОЛОС РЗСПОЛОЖСНЗ В средней его части между двумя вертикальными ветвями пильной ленты.Изобретение относится к вертикальной ленточной пиле, содержащей станину, держатель колес, установленных в верхней и нижней части держателя с возможностью вращения вокруг горизонтальных осей, бесконечную пыльную ленту, размещенную на колесах, направляющие для разворота полотна пильной ленты в области резания и устройство для крепления заготовки с прорезью под полотно пильной ленты, опорная поверхность которою расположена на уровне средней части держателя между его колесами, при этом держатель колес и устройство для крепления заготовки установлены на станине с возможностью перемещения относительно друг друга в горизонтальной плоскости по соответствующим направляющим.Известна вертикальная ленточная пила, содержащая станину, держатель колес, проходящий в основном вертикально, размещенную на колесах бесконечную пильную ленту, направляющие для разворота пильной ленты в плоСКОСГИ резания, ИМВЮЩВС СКВОЗННЕ отверстия для пильной ленты зажимное устройство, установленное по обе стороны от плоскости резания 1.Известная вертикальная ленточная пила обеспечивает сквозное резание материала при расположении плоскости резания поперек к направлению подаъш материала. Однако невоз 1030. Пила по п. 21, отличающаяся тем, что держатель колес соединен с его направляющей частью шарнирно с возможностью поворота и фиксации относительно последней.31. Пила по пп. 14, 30, отличающаяся тем,что держатель колес связан с направляющей частью посредством дополнительно введенного установочного устройства.32. Пила по п. 31, отличающаяся тем, что установочное устройство выполнено в виде установочного шпинделя.33. Пила по п. 1, отличающаяся тем, что она снабжена переключательным рычагом для ОГРЗНИЧВНИЯ ДВИЖЕНИЯ ПОДЗЧИ ДЕРЖЗТСЛЯ КОлес, размещенным на станине с возможностью установочных перемещений и взаимодействия с держателем колес.34. Пила по п. 33, отличающаяся тем, что переключательный рычаг размещен под устройством для крепления заготовки.35. Пила по п.2, отличающаяся тем, что держатель колес выполнен с возможностью фиксации в направлении перемещения.1. Промышленный образец ФРГ 8228675,1984.можно при этом выполнение косых разрезов,при которых плоскость резания поворачивается по отношению к направлению материала.Задача изобретения состоит в создании такой вертикальной ленточной пилы, которая обеспечивала бы возможность, наряду с выполнением прямых разрезов, также и выполнение косых разрезов, а именно с положительными и отрицательными углами скоса по отношению к направлению подачи материала. Кроме того,должна обеспечиваться возможность прерывания процесса резания, т.е. должна обеспечиваться возможность выполнения частичных разрезов с прямолинейным ходом разреза. При этом вертикальная ленточная пила должна иметъ компактное, простое выполнение, особенно легкую конструкцию в отношении коэффициентов нагрузки, и детали, связанные с процессом резания, должны быть легко управляемыми.Эта задача согласно изобретению решается так, что держатель колес выполнен с возможностью поворота и фиксации вокруг вертикатаной ОСИ. Сорпадающей с режущей частью ПШЕЬНОЙ ЛЕНТЫ В ее НаЧаЛЬНОМ ИЛИ КОНСЧНОМ положении резания.Благодаря этой соответствующей изобретению мере держатель колес и тем самым плоскость резания могут быть установлены на различные углы скоса - по отношению к на 1 ВУ 1395 С 1 вправлению подачи подлежащего пиленню материала без того, чтобы при этом произошло смещение центра тяжести держателя колес или возникли статические проблемы или проблемы, связанные с направлением, так как держатель колес остается независимо от установки различных углов скоса статически всегда в своем первоначальном вертикальном положении, что в частности также является,БЗЖННМ ДЛЯ ИСПОЛНЕНИЯ НЗППЗВЛЯЮЩИХ подачи держателя колес.Соответствующая изобретению установка различных углов скоса по отношению к направлению резания, являющемуся вертикальным к направлению подачи материала, ведет к тому, что теперь в случае этих углов скоса материал надрезается наклонно к его образующей, что прежде в принципе предотвращалось из-за опасения нечистого разреза. Однако обнаружилось, что такой косой надрез является вполне возможным и приводит к хорошим результатам.Вследствие устранения проблем, связанных со смещением центра тяжести, в связи с косой установкой держателя колес, существует также возможность выполнения держателя колес легкой конструкции как компактного узла, который содержит все конструктивные компоненты, являющиеся необходимыми для работы пильной ленты, которые по существу представляют собой прежде всего приводной двигатель,прифланцованный к держателю колес, направляющие для поворота пильной ленты, блок управления и установки условий резания,включая необходимые для этого средства манипулирования и т.д. Тем самым вертикальная ленточная пила по существу может быть выполнена как унифицированный узел, образованный из держателя колес, включая все детали, являющиеся необходимыми для работы пилы, причем этот унифицированный узел может весь поворачиваться вокруг вертикальной оси вращения и смещаться по отношению к станине, соответственно материалу, без того,чтобы тем самым были вызваны в каком-либо виде статические проблемы, которые зависели бы от соответствующей установки угла скоса. Другими словами, посредством предмета изобретения получается ленточнопильиый станок,оснащенный всеми существенными деталями,объединенный в держателе колес, которым можно свободно манипулировать по отношению к станине и тем самым по отношению к устройству для крепления заготовок как в отношении подачи в направлении к материалу заготовки, так и в отношении различно устанавливаемых при этом углов скоса.Однако, с помощью названных созданных изобретением условий также и держатель колес может быть выполнен легким и простымпо своей конструкции, что также включает направление и установку держателя колес по отношению к станине.Включено при этом в частности также и легкое и требующее лишь небольшой затраты усилий манипулирование, соответственно перемещение держателя колес, которое требует ЛИШЬ ВЫПОЛНЕНИЯ ОТНОСИТЕЛЬНО ЛЕГКИЕ УСТВновочные и направляющие средства.Предусмотрена возможность, что держатель колес перемещается с помощью средств подачи для подачи пильной ленты в направлении к материалу и тем самым в направлении резания. Этот сам по себе обычный образец действий допускает стационарное фиксирование материала, вследствие чего в таком случае ПИЛЬНЗЯ ЛЕНТЗ ПУТЕМ СООТВЕТСТВУЮЩЕГО перемещения держателя колес перемещается в направлении резания через материал.Может быть предусмотрено, что устройство для крепления заготовки выполнено в виде стола станка, установленного с возможностью возвратно-посгупательното перемещения, по существу с горизонтальной опорной поверхностью.В данном случае станочный стол может выполняться в виде поворотного стола, установленного с возможностью совместного вращения с держателем колес, причем ось поворота поВОРОТНОГО СТОЛЗ СОВПЗДЗТ С вертикальной ОСЬЮ поворота держателя колес.Целесообразно, чтобы устройство для крепления заготовки было снабжено мостом, неподвижно закрепленным на его поверхности со стороны держателя колес, при этом рабочая поверхность моста для взаимодействия с заготовкой выполнена вертикальной и обращена от держателя колес в сторону области резания. Таким образом, заготовка может подаваться для резания благодаря перемещению устройства для крепления заготовки в направлении К ПИЛЬНОЙ ЛЕНТЕ И ПЗРШШСЛЬНО К направлению резания, либо становится возможной подача держателя колес и тем самым пильной ленты таким образом, чтобы заготовка находилась в определенном положении, задаваемом мостом.С учетом вышесказанного целесообразно,чтобы ось поворота держателя колес совпадала с плоскостью рабочей поверхности моста. Таким образом, рабочая поверхность моста является вертикальной плоскостью,прилегающей к заготовке, в которой лежит ось поворота держателя колес так, что независимо от соответствующей установки держателя колес место надреза между пильной лентой и заготовкой всегда остается одним и тем же и, следовательно, не требует коррекции, зависящей от установленного угла скоса.Для другою варианта исполнения устройства для крепления заготовки целесообразно снаб 9 ВУ 1395 С 1жать его зажимной колодкой, установленной на его поверхности напротив моста с возможностью горизонтального перемещения В Направлении последнего, при этом зажимная поверхность зажимной колодки обращена в сторону рабочей поверхности моста. С помощью этой зажимной колодки заготовка может быть прижата к рабочей поверхности колеса.Зажимная поверхность может выполняться наклонной относительно вертикальной плоскости в сторону пильной ленты. Такое исполнение позволяет создавать эффект заклинивания между заготовкой и мостом, соответственно его рабочей поверхностью, создаваемое усилием резания пильной ленты, которое дополнительно способсгвует устойчивому удержанию заготовки в процессе резания.Для того, чтобы обеспечить достаточно свободное перемещение пильной ленты относительно зажимной колодки поперечно к плоскости резания, целесообразно. чтобы зажимная колодка была снабжена накладкой из легкообрабатываемого материала, закрепленной на зажимной поверхности с возможностью ее замены для легкого врезания пильной ленты с тем, чтобы таким образом пильная лента для полного пропиливання материала заготовки не имела никакого препятствия даже при небольшой косой установке пильной ленты в зажимной колодке.В качестве альтернативы рядом с областью резания может быть предусмотрена,по меньшей мере, одна дополнительная зажимная колодка с горизонтальной зажимной поверхностью, установленной на неподвижном мосту с возможностью вертикального перемещения. Такая вертикальная зажимная колодка дает дополнительную возможность, в частности в отношении заготовок сложной формы,КОТОРЫЕ при ИЗВЕСТНЫХ УСЛОВИЯХ ПЛОХО закватьгваются горизонтальной зажимной колодкой.Само собой разумеется, что в случае соответствующей изобретению вертикальной ленточной пилы могут быть предусмотрены как горизонтальная зажимная колодка, так и вертикальная зажимная колодка для попеременНОО ИЛИ СОВМЕСТНО) ИСПОЛЬЗОВЗНИЯ.Кроме того, целесообразно, чтобы направляющая пильной ленты, расположенная под обЛВСТЬЮ РЕЗЗНИЯ, ОНЛВ НЕПОДБИЖНО ЗЗКРЕПЛЕНЗ на держателе колес, а направляющая, расположенная над областью резания, установлена на держателе колес с возможностью установочных перемещений вдоль полотна пильной ленты, с последующей фиксацией. Таким образом, обе направляющие пильной ленты могут быть составной частью держателя колес, а с другой стороны допускают самую близкую установку в отношении соответствующего по 10перечного сечения заготовки, так что пильная лента всегда может направляться непосредственно рядом с материалом и опираться противоположно возникающему усилию резания. На ее пути не стоит ни горизонтальная эажимная КОЛОДКЗ, НИ ВЕРТНКЗЛЪНЗЯ ЗЗЖНМНЗЯ КОЛОДКВ.Пила дополнительно снабжена горизонтальной направляющей, установленной на станине с возможностью вращения вокруг вертикальной оси поворота держателя колес и фиксации,а держатель колес размещен на ней и может ПЕРЕМЕЩЗТЬСЯ В НЗПРЗВЛЕНИИ РЕЗЗНИЯ ВДОЛЬ направляющей. Таким образом, благодаря этому может быть осуществлено поступательное движение держателя колес в направлении резания по отношению к заготовке.Другая возможность состоит в том, что пила снабжена осью наклона, установленной на станине в горизонтальной плоскости, перпендиКУЛЯРНО ПЛОСКОСТИ РЕЗЗННЯ С ВОЗМОЖНОСТЬЮ вращения и фиксации вокруг вертикальной оси поворота держателя колес, а последний связан с осью наклона и размещен с возможностью поворота вокруг нее в плоскости резанияТаким образом, в одном случае держатель КОЛЕС ПОСТУПЕТЕЛЬНО ПЕРСМЕЩВЕТСЯ В направлении к заготовке и поэтому пильная лента при сохранении своего направления вращения направляется через заготовку, а в другом случае для держателя колес предусмотрено поворОТНОЕ ДВИЖЕНИЕ ВОКРУГ ОСИ ПОДШИПНИКЭ ДЕРЖЗТЕЛЯ КОЛЕС, РЗСПОЛОЖЕННОЙ ПОД ЗЗГОТОВкой для того, чтобы держатель колес и тем СЗМЫМ ПИЛЬНЗЯ ЛЕНТЕ В ПРОЦЕССЕ резания Дугообразно перемещались через заготовку.Для обеих возможностей подачи может быть предусмотрено, что горизонтальная направляющая и ось наклона расположены на части станка, установленной на станине с возможностью поворота вокруг вертикальной осн поворота держателя колес. Таким образом, в данном случае на станине предусмотрена часть СТЗНКЗ ДЛЯ УСТЗНОВКИ И направления ДЕРЖЭТЕЛЯ КОЛЕС, ПРИЧЕМ Эта ЧЕСТЬ СТННКЭ ПОВОРЭЧИвается вокруг вертикальной оси поворота держателя колес и тем самым через направляющую соответственно Шарнирную опору держателя колес увлекает сам держатель колес.При ИСПОЛНЕНИИ ЧЕСТИ СГЗНКЗ, НЕСУЩЕЙ ГОризонтальную направляющую, в центре поворотного стола от вертикальной оси поворота в направлении подачи держателя колес выполНЕНЗ ПРОРЕЗ ПОД ПИДТЬНУЮ ЛЕПТУ.Для того, чтобы обеспечить для держателя колес необходимую свободу перемещения по отношению к поворотному столу, необходимо выполнить в поворотном столе секторный вырез для размещения в нем держателя колес и связанных с ним в плоскости поворотного стола частей, при этом секторный вырез состав

МПК / Метки

МПК: B23D 53/00, B27B 13/00

Метки: ленточная, вертикальная, пила
