Очки ночного видения (варианты)

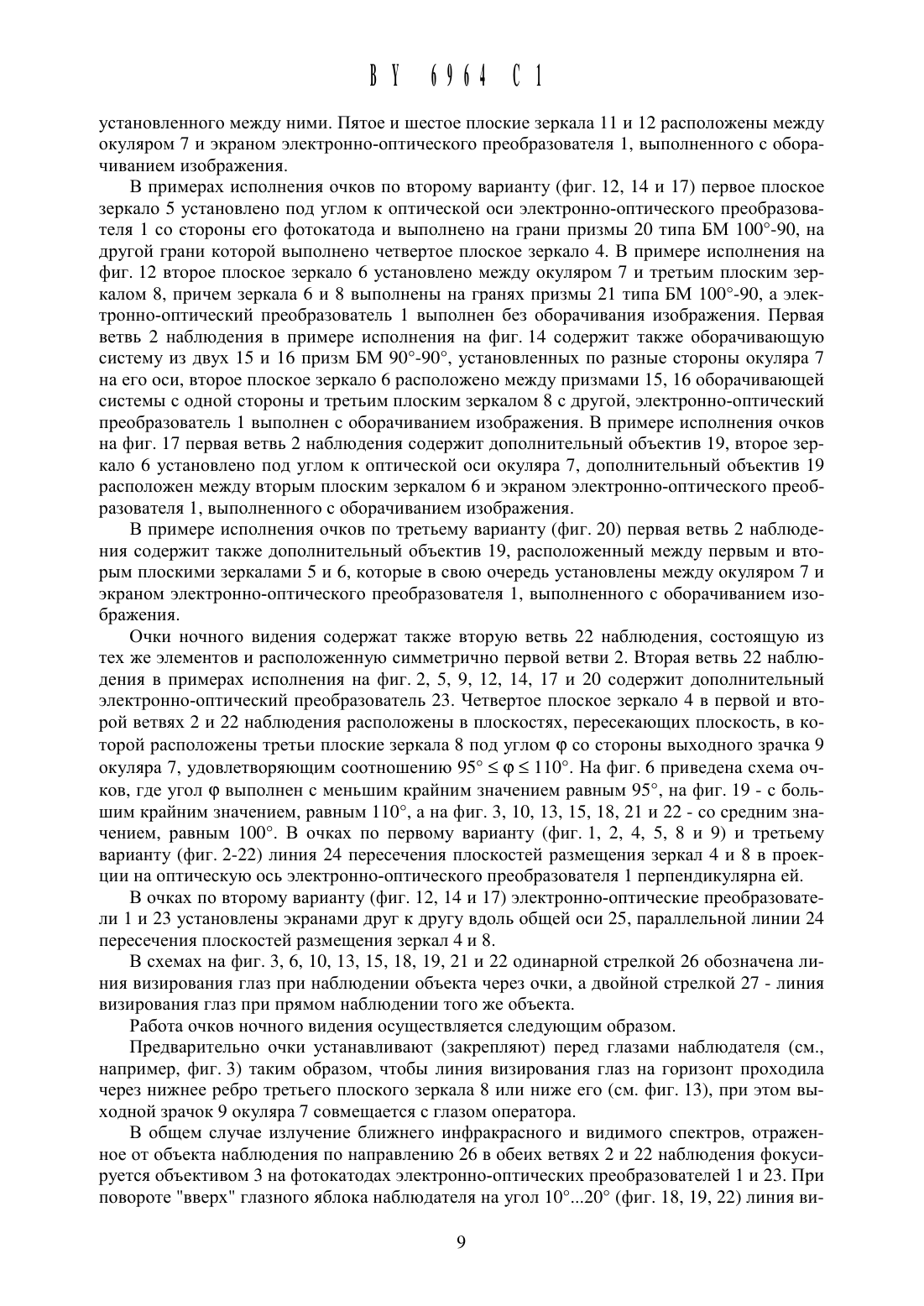

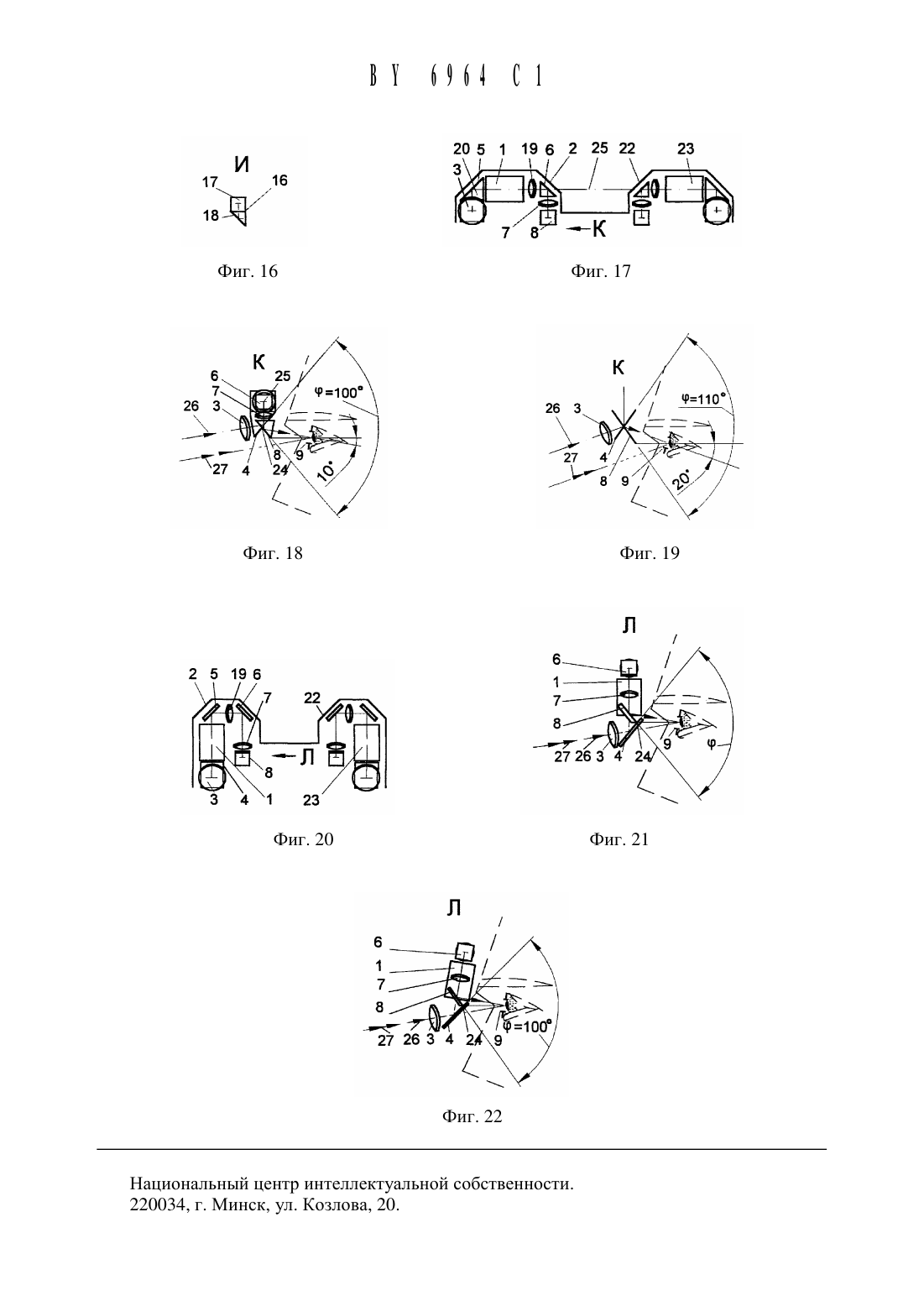

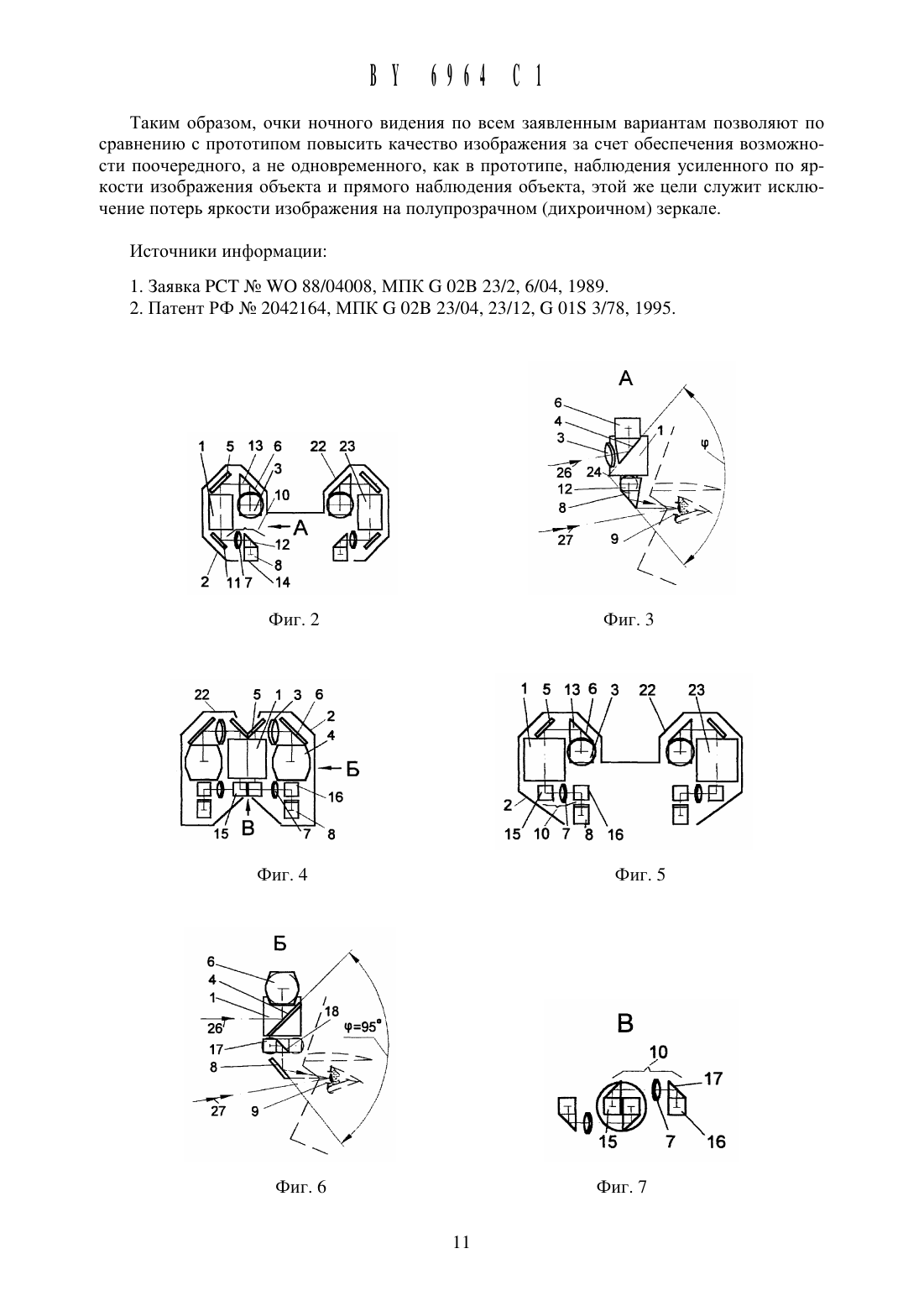

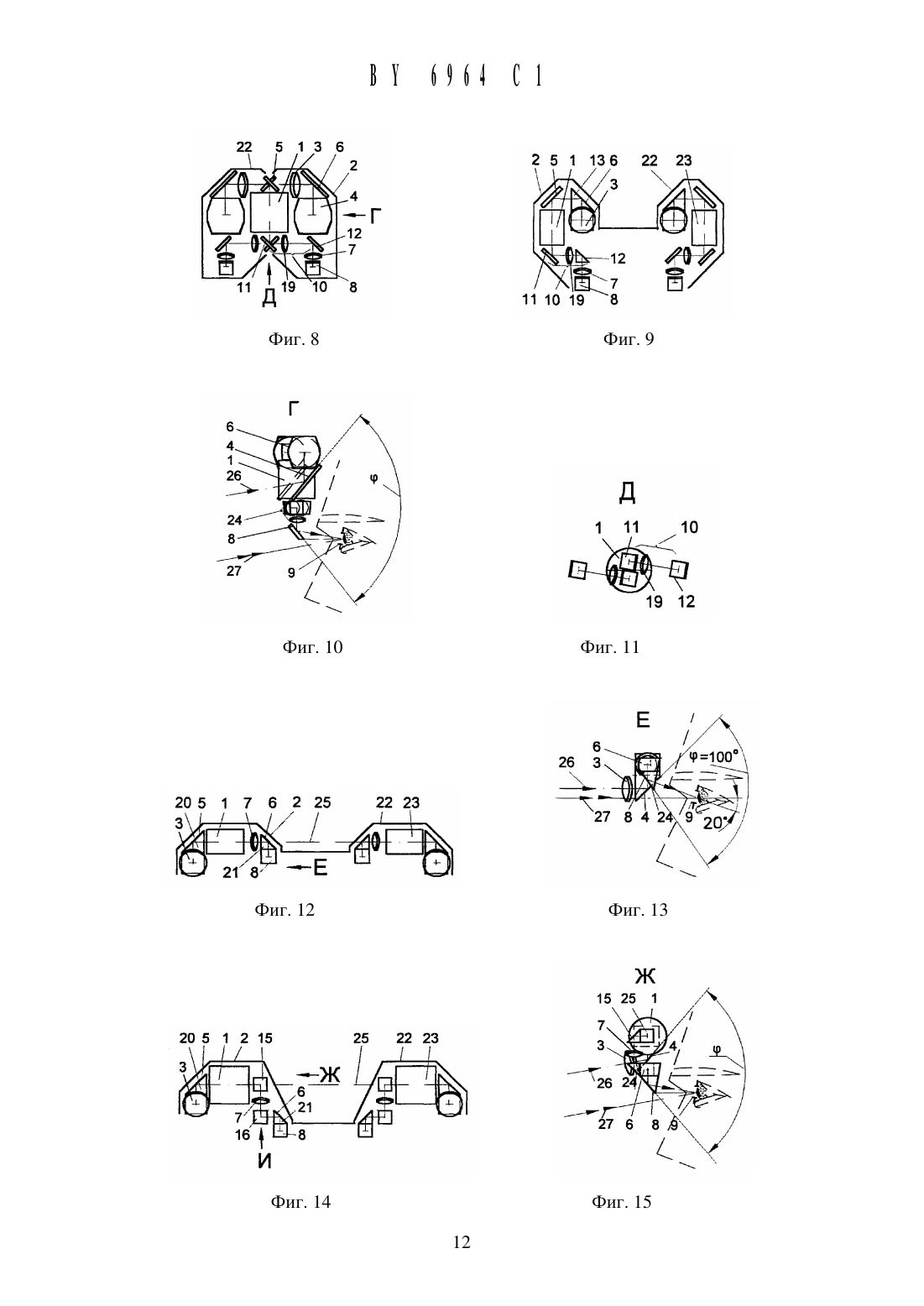

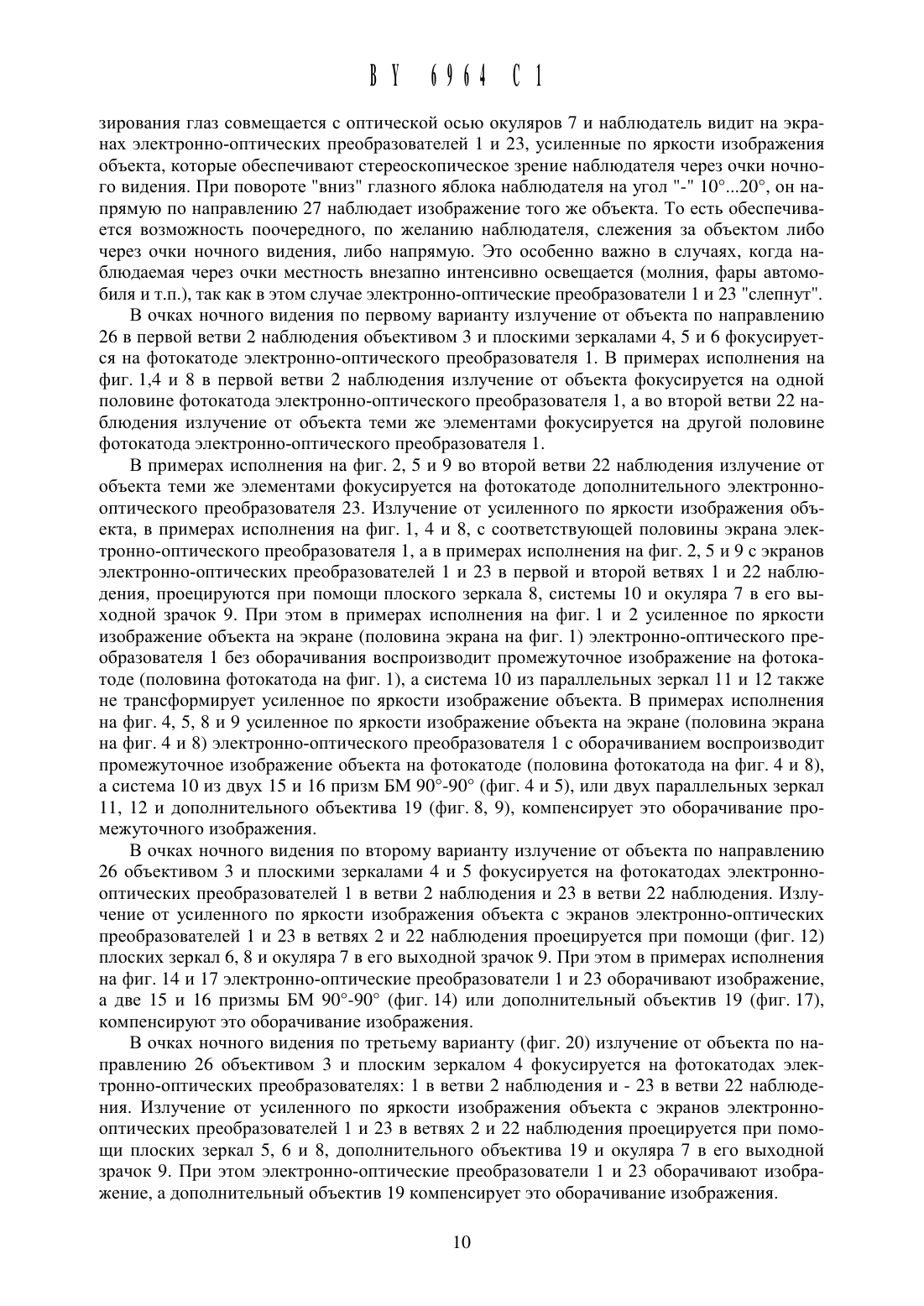

3. Очки по п. 1 или 2, отличающиеся тем, что система оптического сопряжения вь 1 ходного зрачка окуляра с экраном электронно-оптического преобразователя выполнена в виде двух параллельных пятого И Шестого плоских зеркал, установленных по разные стороны окуляра под углом к его оси, а электронно-оптический преобразователь выполнен без оборачивания изображения.4. Очки по п. 3, отличающиеся тем, что третье и Шестое плоские зеркала выполнены на гранях призмы типа БМ 1 ОО-9 О.5. Очки по п. 1 или 2, отличающиеся тем, что система оптического сопряжения вь 1 ходного зрачка окуляра с экраном электронно-оптического преобразователя выполнена в виде оборачивающей системы из двух призм БМ 9 О-9 О, установленных по разные стороны окуляра на его оси, а электронно-оптический преобразователь выполнен с оборачиванием изображения.6. Очки по п. 1 или 2, отличающиеся тем, что система оптического сопряжения вь 1 ходного зрачка окуляра с экраном электронно-оптического преобразователя выполнена в виде двух параллельных пятого и Шестого плоских зеркал и дополнительного объектива,расположенного между ними, причем пятое и Шестое зеркала расположены между окуляром и экраном электронно-оптического преобразователя, выполненного с оборачиванием изображения.7. Очки ночного видения, включающие электронно-оптический преобразователь, две ветви наблюдения, каждая из которых включает объектив, сфокусированный на фотокатоде электронно-оптического преобразователя, первое и второе взаимно перпендикулярные плоские зеркала, первое из которых установлено под углом к оптической оси электронно-оптического преобразователя со стороны фотокатода, окуляр, оптически сопряженный с экраном электронно-оптического преобразователя, и третье плоское зеркало,установленное между окуляром и его выходным зрачком, отличающиеся тем, что электронно-оптический преобразователь расположен в первой ветви наблюдения, во вторую ветвь наблюдения введен дополнительный электронно-оптический преобразователь, а в каждую ветвь наблюдения введено четвертое плоское зеркало, установленное под углом к оптической оси объектива, электронно-оптические преобразователи установлены вдоль общей оси экранами друг к другу, причем четвертые плоские зеркала расположены в плоскости, пересекающей плоскость, в которой расположены третьи плоские зеркала, под углом (р со стороны выходного зрачка окуляра, удовлетворяющим соотношению 95 ф 11 О, а общая ось размещения электронно-оптических преобразователей параллельна линии пересечения указанных плоскостей.8. Очки по п. 7, отличающиеся тем, что второе плоское зеркало установлено между окуляром и третьим плоским зеркалом, а электронно-оптические преобразователи вь 1 полнены без оборачивания изображения.9. Очки по п. 7, отличающиеся тем, что в каждую ветвь наблюдения введена оборачивающая система из двух призм БМ 9 О-9 О, установленных по разные стороны окуляра на его оси, второе плоское зеркало расположено между оборачивающими системами и третьим плоским зеркалом, а электронно-оптические преобразователи выполнены с оборачиванием изображения.10. Очки по п. 7, отличающиеся тем, что в каждую ветвь наблюдения введен дополнительный объектив, второе плоское зеркало установлено под углом к оптической оси окуляра, а дополнительный объектив установлен между вторым плоским зеркалом и экраном электронно-оптического преобразователя, выполненного с оборачиванием изображения.11. Очки ночного видения, содержащие электронно-оптический преобразователь, две ветви наблюдения, каждая из которых включает объектив, сфокусированный на фотокатод электронно-оптического преобразователя, первое и второе взаимно перпендикулярные плоские зеркала, окуляр, оптически сопряженный с экраном электронно-оптического пре 2образователя И третье плоское зеркало, установленное между окуляром И его выходным зрачком, отличающиеся тем, что электронно-оптический преобразователь расположен в первой ветви наблюдения, во вторую ветвь наблюдения введен дополнительный электронно-оптический преобразователь, расположенный симметрично первому преобразователю, в каждую ветвь наблюдения введены четвертое плоское зеркало, установленное под углом к оптической оси объектива, И дополнительный объектив, расположенный между первым И вторым плоскими зеркалами, первое И второе плоские зеркала установлены между окуляром И экраном электронно-оптического преобразователя, прИчем электроннооптические преобразователи выполнены с оборачИванИем Изображения, четвертые плоскИе зеркала расположены в плоскости, пересекающей плоскость, в которой расположены третьИ плоскИе зеркала, под углом (р со стороны выходного зрачка окуляра, удовлетворяющим условИю 95 ф 110, а лИнИя пересеченИя указанных плоскостей в проекЦИИ на оптическую ось соответствующего электронно-оптического преобразователя перпендикулярна ей.Изобретение относится к оптико-электронным устройствам, предназначенным для наблюдения ночью в условиях пониженной освещенности. Может использоваться велосипедистами, водителями для вождения ночью, охотниками, полицейскими, военными, при производстве подводных работ, при изучении жизни ночных животных и т.п.Известны очки ночного видения, содержащие две ветви наблюдения, каждая из которых включает электронно-оптический преобразователь, объектив, сфокусированный на фотокатод электронно-оптического преобразователя, первое и второе взаимно перпендикулярные плоские зеркала, установленные под углом к оптической оси электроннооптического преобразователя со стороны фотокатода, окуляр, оптически сопряженный с экраном электронно-оптического преобразователя, третье полупрозрачное зеркало, установленное под углом к оптической оси окуляра, четвертое плоское зеркало, установленное под углом к оптической оси объектива, пятое и шестое взаимно перпендикулярные плоские зеркала, установленные под углом к оптической оси электронно-оптического преобразователя со стороны его экрана, причем третье и четвертое плоские зеркала расположены в параллельных плоскостях, пересекающих под углом 45 плоскость, в которой расположены оптические оси объектива и электронно-оптического преобразователя, а линия пересечения указанных плоскостей в проекции на оптическую ось электронно-оптического преобразователя перпендикулярна ей.Работа очков ночного видения основана на формировании объективом в каждой ветви наблюдения промежуточного изображения объекта на фотокатоде электронно-оптического преобразователя. Затем усиленное по яркости промежуточное изображение с экрана электронно-оптического преобразователя при помощи окуляра и оптических элементов сопряжения его с экраном направляется в каждой ветви в глаз оператора, который в результате наблюдает усиленное по яркости стереоскопическое изображение объекта. При этом плоские зеркала ломают оптическую ось для уменьшения габаритных размеров очков, а параллельное размещение третьего и четвертого зеркал обеспечивает, кроме того,параллельность визирной линии объектива и глаза наблюдателя. Выполнение третьего зеркала полупрозрачным позволяет наблюдателю одновременно видеть прямое изображение объекта, формируемое световым пучком, проходящим полупрозрачное зеркало и усиленное по яркости изображение объекта, формируемое пучком излучения отраженным полупрозрачным зеркалом 1.Недостатком известных очков ночного видения является низкое качество наблюдаемого глазом изображения, обусловленное выполнением третьего зеркала полупрозрачным. Это объясняется, во-первь 1 х, потерей 50 яркости как прямого изображения, так и изображения от экрана электронно-оптического преобразователя. Во-вторых, прямое и усиленное изображение имеют отклонение по масштабу, что приводит к искажениям изображения наблюдаемой местности (объекта), особенно в ночных условиях, но при наличии относительно ярких фрагментов (фонари, звезды и т.п.).Наиболее близким техническим решением к заявляемому являются очки ночного видения, содержащие электронно-оптический преобразователь, две ветви наблюдения, каждая из которых включает объектив, сфокусированный на фотокатод электронно-оптического преобразователя, первое и второе взаимно перпендикулярные плоские зеркала,установленные под углом к оптической оси фотокатода, окуляр, оптически сопряженный с экраном электронно-оптического преобразователя и третье плоское зеркало, вь 1 полненное дихроичным и установленное между окуляром и его выходным зрачком. Причем оптическое сопряжение окуляра с экраном электронно-оптического преобразователя вь 1 полнено в виде гибкого регулярно уложенного волоконного жгута, входной торец которого прикреплен к экрану, а выходной торец совмещен с плоскостью предметов окуляра.Работа очков ночного видения основана на формировании объективом в каждой ветви наблюдения промежуточного изображения объекта на части фотокатода электроннооптического преобразователя. Затем усиленное по яркости промежуточное изображение с соответствующей части экрана электронно-оптического преобразователя при помощи гибкого регулярно уложенного волоконного жгута, окуляра и третьего дихроичного зеркала направляется в каждой ветви в глаз оператора, который в результате наблюдает усиленное по яркости стереоскопическое изображение объекта. При этом плоские зеркала и гибкий волоконный жгут ломают оптическую ось для уменьшения габаритных размеров очков, а третье плоское зеркало обеспечивает, кроме того, параллельность визирной линии объектива и глаза наблюдателя. Выполнение третьего плоского зеркала дихроичным позволяет оператору одновременно наблюдать прямое изображение объекта, формируемое световым пучком, проходящим дихроичное зеркало и усиленное по яркости изображение объекта, формируемое пучком излучения отраженным дихроичным зеркалом 2.Недостатком данных очков ночного видения является низкое качество наблюдаемого глазом изображения, обусловленное выполнением третьего зеркала дихроичным и вь 1 полнение оптического сопряжения окуляра с экраном электронно-оптического преобразователя в виде гибкого регулярно уложенного волоконного жгута. Это объясняется, во-первь 1 х, потерей яркости наблюдаемых изображений из-за поглощения света в дихроичном зеркале и волоконном жгуте. Во-вторых, прямое и усиленное изображение имеют отклонения по масштабу, что приводит к искажениям изображения наблюдаемой местности(объекта) особенно в ночных условиях, но при наличии относительно ярких фрагментов(фонари, звезды и т.п.). Кроме того, дискретность светопроводящих площадок торцев волоконных жгутов снижает разрешающую способность наблюдаемого изображения.В основу изобретения положена задача создания очков ночного видения, обеспечивающих возможность по желанию наблюдателя видеть либо усиленное по яркости изображение объекта, формируемое электронно-оптическим преобразователем, либо прямое изображение объекта и за счет этого позволяющих повысить качество наблюдаемых изображений.Сущность изобретения по первому варианту заключается в том, что в очки ночного видения, содержащие электронно-оптический преобразователь, две ветви наблюдения,каждая из которых включает объектив, сфокусированный на фотокатод электроннооптического преобразователя, первое и второе взаимно перпендикулярные плоские зеркала, установленные под углом к оптической оси фотокатода, окуляр, оптически сопряженный с экраном электронно-оптического преобразователя, и третье плоское зеркало, уста 4новленное между окуляром И его выходным зрачком, в отличие от прототипа, в каждую ветвь наблюдения введены четвертое плоское зеркало, установленное под углом К оптической оси объектива, и система оптического сопряжения выходного зрачка окуляра с экраном электронно-оптического преобразователя, причем четвертые плоские зеркала расположены в плоскостях, пересекающих плоскость, в которой расположены третьи плоские зеркала, под углом (р со стороны выходного зрачка окуляра, удовлетворяющим соотношению 95 5 (р 5 11 О, а линия пересечения указанных плоскостей в проекции на оптическую ось электронно-оптического преобразователя перпендикулярна ей.В очках по первому варианту второе и четвертое плоские зеркала выполнены на гранях призмы типа БМ 1 ОО-9 О.В очках по первому варианту система оптического сопряжения выходного зрачка окуляра с экраном электронно-оптического преобразователя выполнена в виде двух параллельных пятого и щестого плоских зеркал, установленных по разные стороны окуляра под углом к его оси, а электронно-оптический преобразователь выполнен без оборачивания изображения.В очках по первому варианту третье и щестое плоские зеркала выполнены на гранях призмы типа БМ 1 ОО-9 О.В очках по первому варианту система оптического сопряжения выходного зрачка окуляра с экраном электронно-оптического преобразователя выполнена в виде оборачивающей системы из двух призм БМ 9 О-9 О, установленных по разные стороны окуляра на его оси, а электронно-оптический преобразователь выполнен с оборачиванием изображения.В очках по первому варианту система оптического сопряжения выходного зрачка окуляра с экраном электронно-оптического преобразователя выполнена в виде двух параллельных пятого и щестого плоских зеркал и дополнительного объектива, расположенного между ними, причем пятое и щестое зеркала расположены между окуляром и экраном электронно-оптического преобразователя, выполненного с оборачиванием изображения.Сущность изобретения по второму варианту заключается в том, что в очках ночного видения, содержащих электронно-оптический преобразователь, две ветви наблюдения,каждая из которых включает объектив, сфокусированный на фотокатоде электроннооптического преобразователя, первое и второе взаимно перпендикулярные плоские зеркала, первое из которых установлено под углом к оптической оси электронно-оптического преобразователя со стороны фотокатода, окуляр, оптически сопряженный с экраном электронно-оптического преобразователя, и третье плоское зеркало, установленное между окуляром и его выходным зрачком, в отличие от прототипа, электронно-оптический преобразователь расположен в первой ветви наблюдения, во вторую ветвь наблюдения введен дополнительный электронно-оптический преобразователь, в каждую ветвь наблюдения введено четвертое плоское зеркало, установленное под углом к оптической оси объектива, электронно-оптические преобразователи установлены вдоль общей оси экранами друг к другу, причем четвертые плоские зеркала расположены в плоскости, пересекающей плоскость, в которой расположены третьи плоские зеркала, под углом (р со стороны выходного зрачка окуляра, удовлетворяющим соотношению 95 5 (р 5 11 О, а общая ось размещения электронно-оптических преобразователей параллельна линии пересечения указанных плоскостей.В очках по второму варианту второе плоское зеркало установлено между окуляром и третьим плоским зеркалом, а электронно-оптические преобразователи выполнены без оборачивания изображения.В очках по второму варианту введена в каждую ветвь наблюдения оборачивающая система из двух призм БМ 9 О-9 О, установленных по разные стороны окуляра на его оси,второе плоское зеркало расположено между оборачивающей системой и третьим плоским зеркалом, а электронно-оптические преобразователи выполнены с оборачиванием изображения.
