Способ и устройство для изготовления металлической полосы

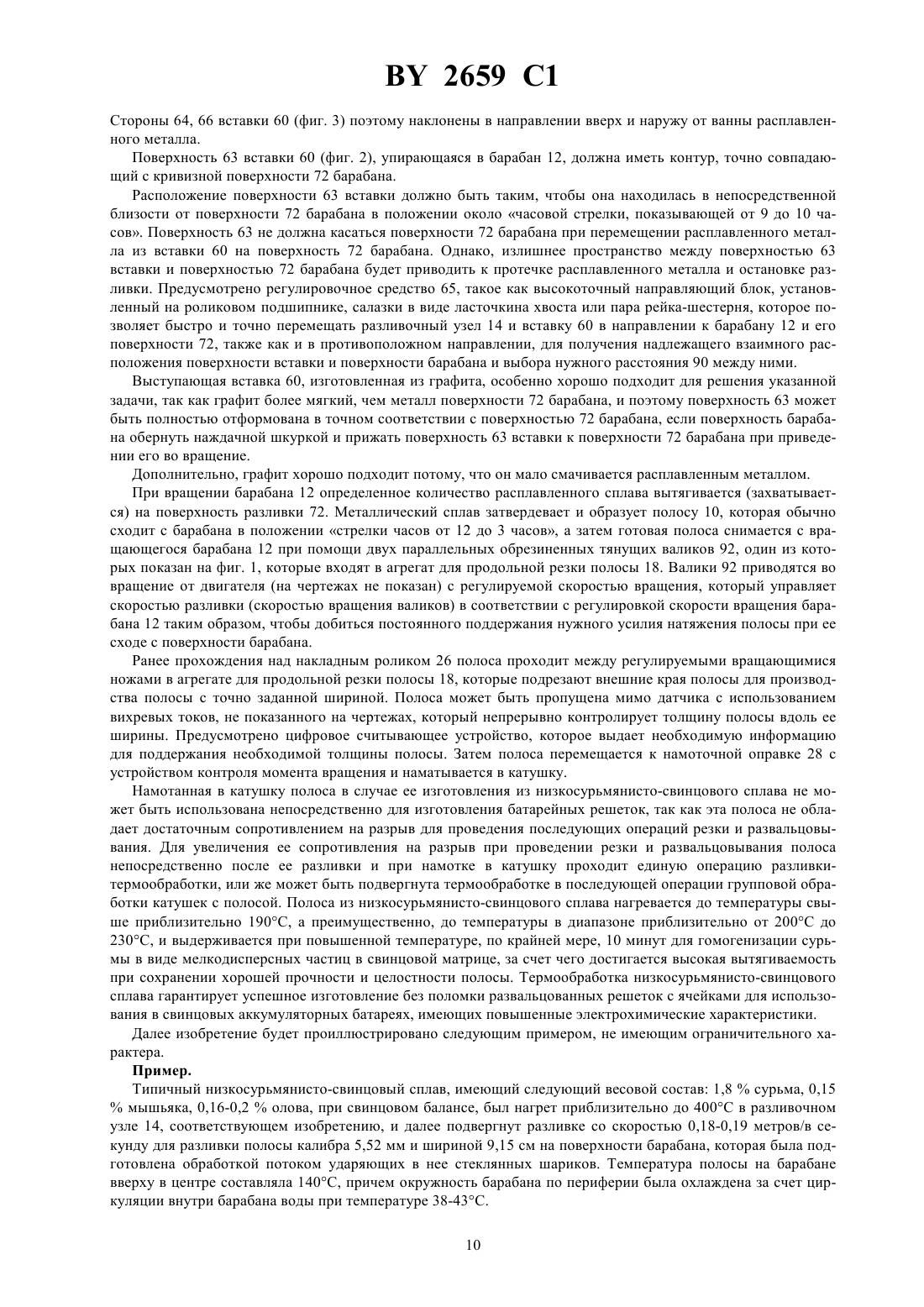

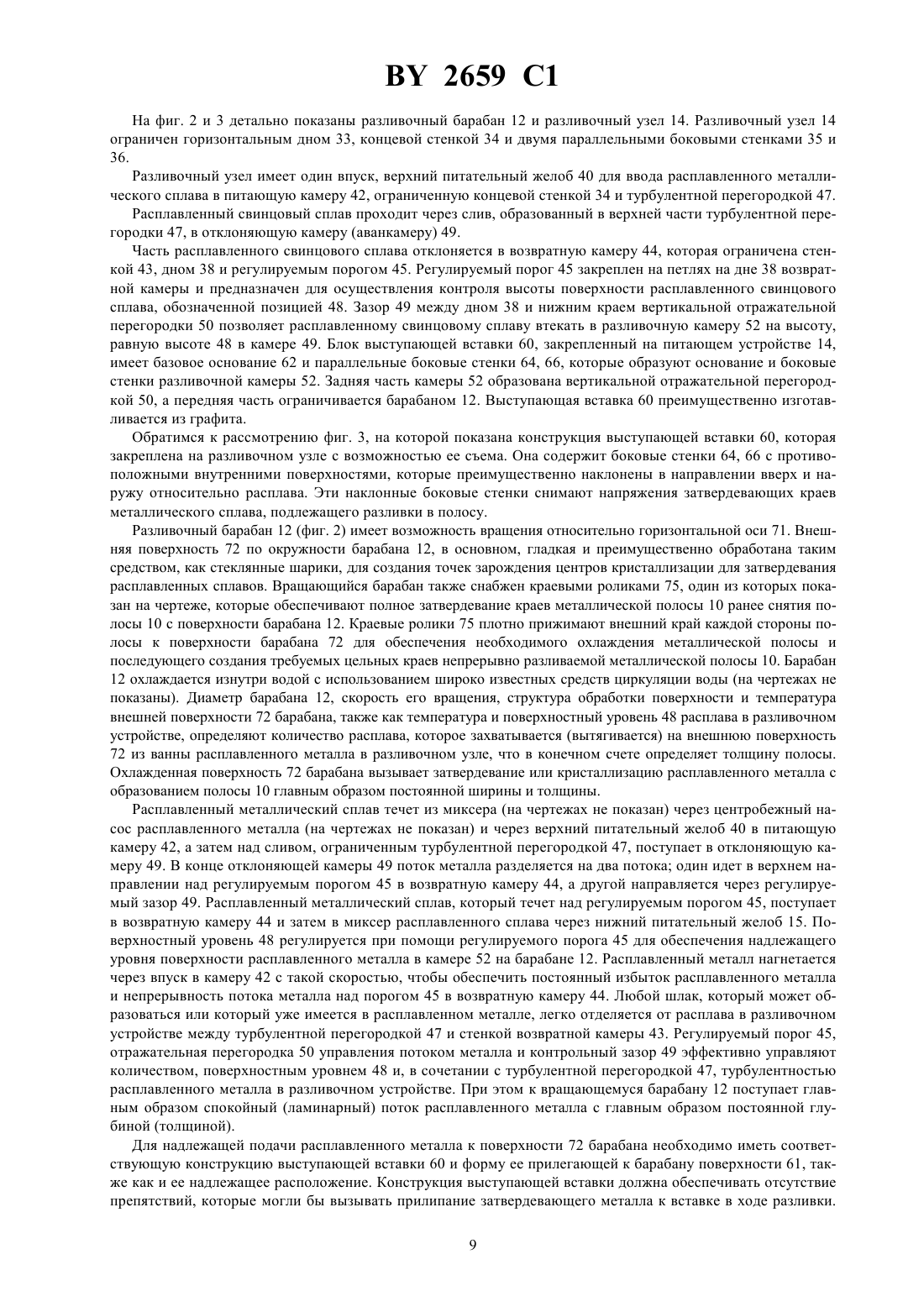

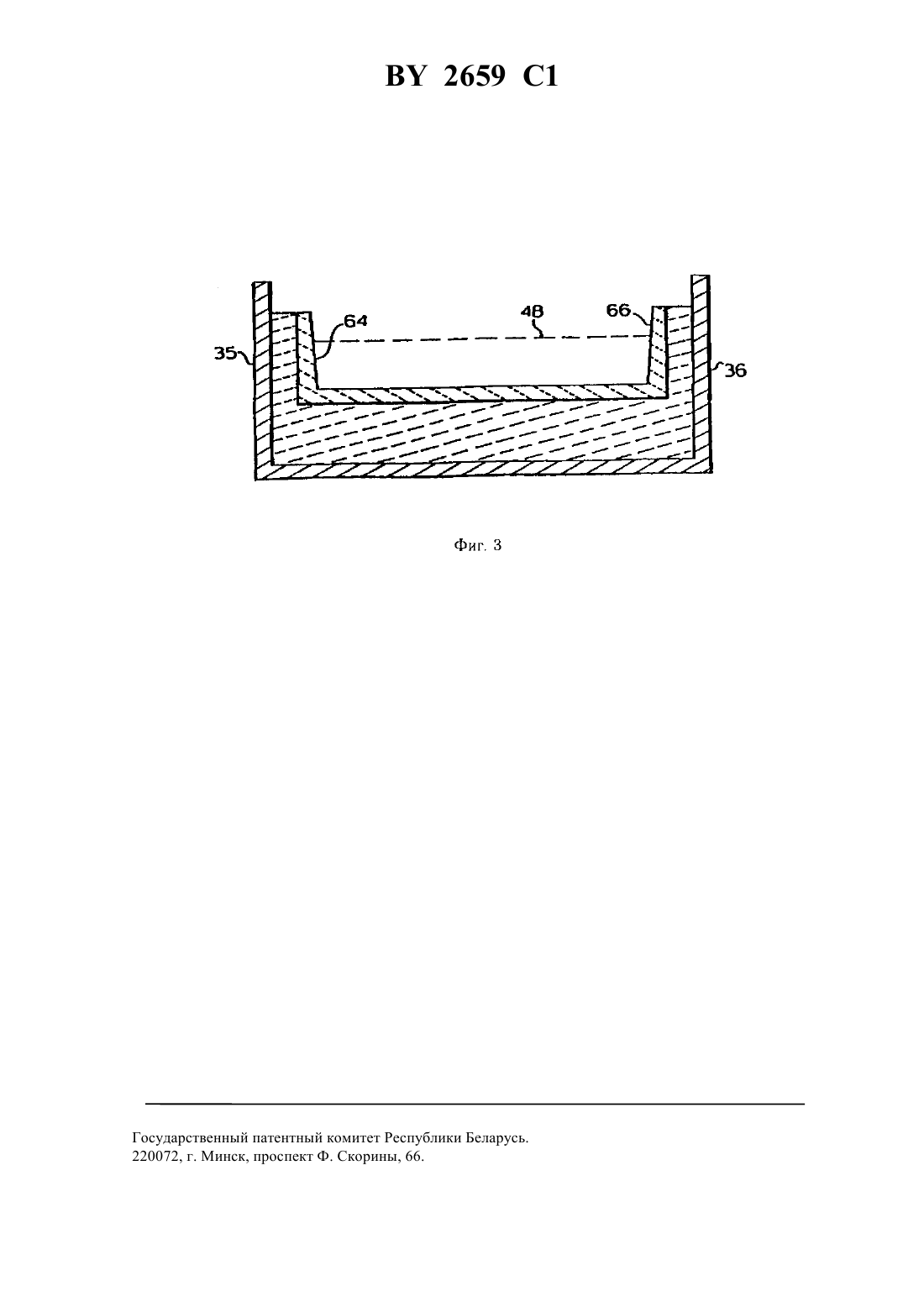

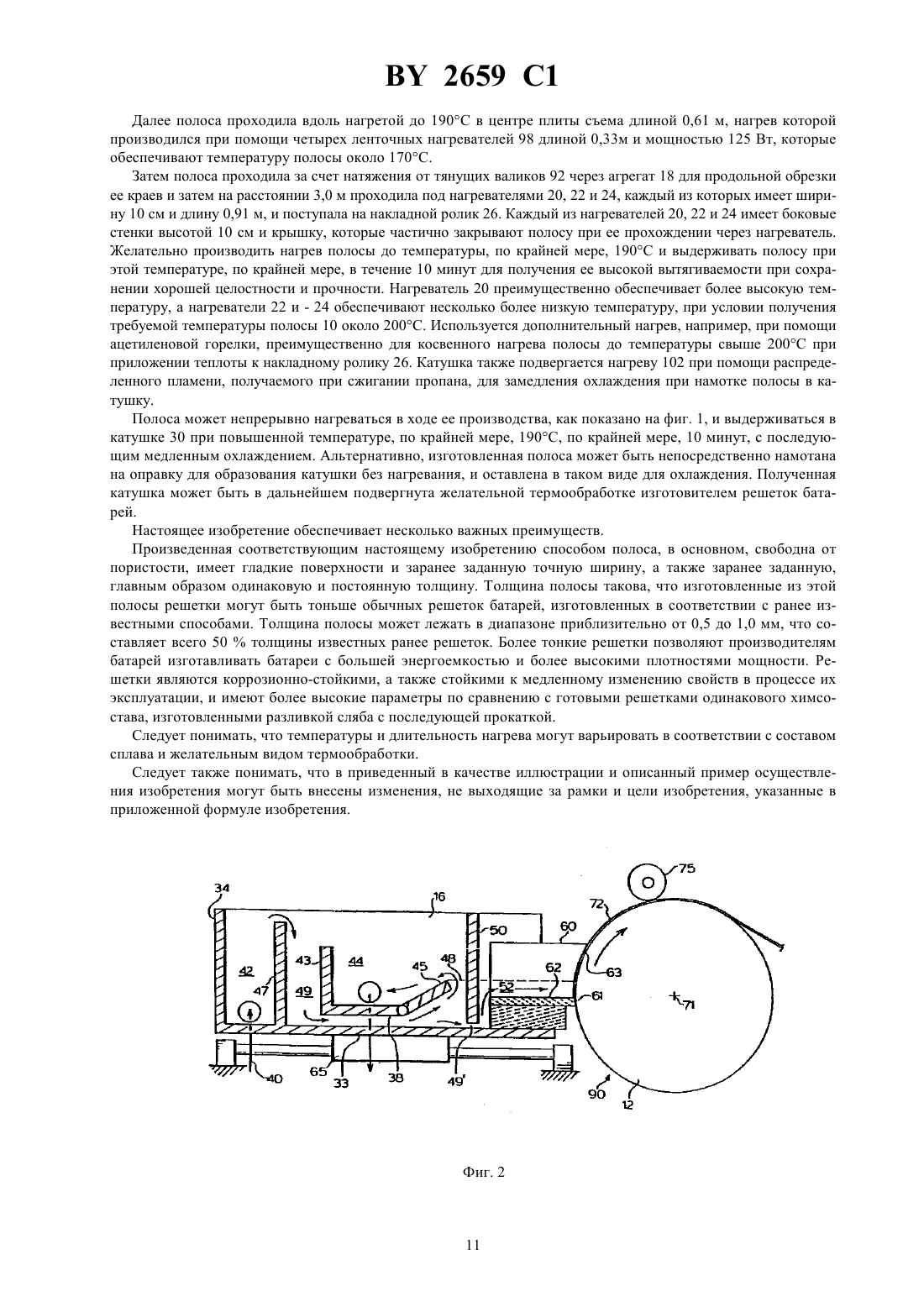

22 25/04 ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ СПОСОБ И УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ МЕТАЛЛИЧЕСКОЙ ПОЛОСЫ(57) 1. Способ изготовления металлической полосы, включающий подачу расплавленного металла в разливочный узел, имеющий питающую, отклоняющую и возвратную камеры, контроль поверхностного уровня ванны металла, нанесение слоя расплавленного металла на охлаждаемую поверхность путем ее перемещения вертикально вверх через указанную ванну расплавленного металла, охлаждение его до затвердевания в виде полосы и съем полученной металлической полосы с охлаждаемой поверхности, отличающийся тем, что нанесение слоя расплавленного металла на охлаждаемую поверхность осуществляют из ванны, образуемой в прикрепленной с возможностью съема к разливочному узлу со стороны, обращенной к охлаждаемой поверхности, выступающей графитовой вставке, дно и две боковые стенки которой выполнены таким образом, что исключают протечку расплавленного металла из разливочного узла, а обращенная к охлаждаемой поверхности торцевая часть выполнена открытой и расположена относительно ее смежно и с зазором. 2659 1 2. Способ по п. 1, отличающийся тем, что в качестве исходного металла используют свинец или свинцовый сплав с широким диапазоном затвердевания, а в качестве охлаждаемой поверхности для нанесения расплавленного металла используют барабан, имеющий возможность вращения. 3. Способ по п. 2, отличающийся тем, что в качестве сплава с широким диапазоном затвердевания используют сурьмянисто-свинцовый сплав с содержанием от 0,5 до 4,0 по весу сурьмы при свинцовом балансе,при этом производят термообработку полученной металлической полосы путем ее нагрева до температуры, по крайней мере, 1900 С в течение времени, достаточного для приобретения полосой вытягиваемости при сохранении целостности и прочности. 4. Способ по п. 3, отличающийся тем, что используют сурьмянисто-свинцовый сплав с содержанием от 1,5 до 3,0 по весу сурьмы при свинцовом балансе, а термообработку полосы путем ее нагрева до температуры, по крайней мере, 1900 С осуществляют, по крайней мере, в течение 10 минут. 5. Способ по п. 1, отличающийся тем, что используют разливочный узел с дном, двумя боковыми стенками,задней стенкой и отражательной перегородкой, расположенной в непосредственной близости от лицевой части и имеющей отверстие для прохода металла, и графитовую выступающую вставку с открытыми торцевыми краями,задний из которых расположен на расстоянии от отражательной перегородки для проникновения между ними расплавленного металла. 6. Способ по п. 5, отличающийся тем, что в используемом разливочном узле между задней стенкой и отражательной перегородкой устанавливают турбулентную перегородку, ограничивающую питающую камеру, при этом ввод расплавленного металла в питающую камеру осуществляют над турбулентной перегородкой. 7. Способ по п.п. 1 и 6, отличающийся тем, что контроль поверхностного уровня ванны металла и его потока в отражательную камеру производят посредством установленного в разливочном узле между турбулентной и отражательной перегородкой регулируемого порога. 8. Способ по п. 7, отличающийся тем, что в конце разливочного узла осуществляют отклонение части расплавленного металла в графитовую выступающую вставку и другой части - в возвратную камеру над регулируемым порогом за счет того, что между питающей и возвратной камерами выполняют отклоняющую камеру. 9. Способ по п. 8, отличающийся тем, что в качестве охлаждаемой поверхности, на которую наносят слой расплавленного металла, используют поверхность имеющего возможность вращения барабана и осуществляют прижим затвердевшей полосы к его поверхности при помощи пары смещенных друг относительно друга роликов, имеющих опору на поверхность барабана с возможностью вращения. 10. Способ по п. 9, отличающийся тем, что осуществляют термообработку получаемой полосы и намотку нагретой полосы на оправку. 11. Способ по п. 8, отличающийся тем, что осуществляют управление толщиной полосы путем изменения уровня ванны расплавленного металла и изменения скорости перемещения охлаждаемой поверхности,на которую наносят слой расплавленного металла. 12. Способ по п. 11, отличающийся тем, что в качестве охлаждаемой поверхности, на которую наносят слой расплавленного металла, используют поверхность имеющего возможность вращения барабана, которую предварительно обрабатывают потоком ударяющих в нее стеклянных шариков для создания множества точек зарождения центров кристаллизации для затвердевания расплавленного металла. 13. Способ по п. 5, отличающийся тем, что в качестве исходного металла используют свинец или свинцовый сплав с широким диапазоном затвердевания. 14. Способ по п. 13, отличающийся тем, что в качестве свинцового сплава используют сурьмянистосвинцовый сплав, содержащий от 0,5 до 4,0 по весу сурьмы, при свинцовом балансе. 15. Способ по п. 13, отличающийся тем, что в качестве свинцового сплава используют сурьмянистосвинцовый сплав, содержащий от 1,5 до 3,0 по весу сурьмы, при свинцовом балансе. 16. Способ по п. 13, отличающийся тем, что в качестве свинцового сплава используют сурьмянистосвинцовый сплав, содержащий от 1,5 до 2,0 по весу сурьмы, при свинцовом балансе. 17. Способ по п. 15, отличающийся тем, что сурьмянисто-свинцовый сплав наносят на охлаждаемую поверхность при температуре около 4000 С, а полосу подвергают термообработке, включающей ее нагрев до температуры, по крайней мере, 1900 С и выдержку при этой температуре в течение, по крайней мере, 10 минут. 18. Способ по п. 13, отличающийся тем, что в качестве свинцового сплава с широким диапазоном затвердевания используют свинцово-кальциевый сплав. 19. Устройство для изготовления металлической полосы, содержащее охлаждаемый барабан, соединенный с механизмом его вращения в направлении вверх через ванну расплавленного металла, расположенную в разливочном узле, который разделен перегородками на питающую, отклоняющую и возвратные камеры с каналами для их сообщения между собой, отличающееся тем, что разливочный узел в области расположения барабана выполнен с открытым лицевым концом и снабжен выступающей вставкой, имеющей дно, две 2 2659 1 боковые стенки и открытый конец, обращенный к поверхности барабана, причем вставка установлена с возможностью вдвигания в открытый лицевой конец разливочного узла и образования внутри нее ванны расплавленного металла, которая при наличии давления нагнетания имеет возможность сообщения с отклоняющей камерой при одинаковых поверхностных уровнях расплавленного металла, при этом устройство снабжено средством управления поверхностным уровнем ванны расплавленного металла в отклоняющей камере и в выступающей вставке. 20. Устройство по п. 19, отличающееся тем, что средство для управления поверхностным уровнем ванны расплавленного металла выполнено в виде регулируемого порога, отделяющего отклоняющую камеру от возвратной. 21. Устройство по п. 19, отличающееся тем, что разливочный узел содержит дно, две боковые стенки,торцевую заднюю стенку и отражательную перегородку, расположенную в непосредственной близости от открытого лицевого конца и выполненную с отверстием для прохода расплавленного металла, а выступающая вставка выполнена с открытым задним концом, расположенным на расстоянии от отражательной перегородки, для проникновения расплавленного металла внутрь вставки. 22. Устройство по п. 21, отличающееся тем, что разливочный узел содержит турбулентную перегородку,отделяющую питающую камеру от отклоняющей с возможностью сообщения между ними, при этом регулируемый порог расположен в отклоняющей камере, с отделением ее от возвратной камеры и при отклонении потока расплавленного металла в возвратную камеру, а также с возможностью управления поверхностным уровнем ванны расплавленного металла в отклоняющей камере и выступающей вставке. 23. Устройство по п. 21, отличающееся тем, что отражательная перегородка расположена на расстоянии от дна разливочного узла для прохода расплавленного металла из отклоняющей камеры во вставку. 24. Устройство по п.п. 19 или 23, отличающееся тем, что выступающая вставка выполнена из графита,при этом торцы дна и боковых стенок обработаны по контуру, соответствующему контуру охлаждаемого барабана. 25. Устройство по п.п. 19 или 24, отличающееся тем, что барабан выполнен с каналами для прохождения через него потока охлаждающей воды. 26. Устройство по п. 25, отличающееся тем, что оно снабжено парой смещенных друг относительно друга роликов, которые установлены с опорой в поверхность барабана и прижимом затвердевшего металла к поверхности барабана. 27. Устройство по п. 26, отличающееся тем, что оно снабжено тянущими роликами, установленными с возможностью вращения, для съема и протягивания металлической полосы от барабана. Настоящее изобретение относится к созданию способа и устройства для разливки расплавленных металлов в виде непрерывной полосы и, более конкретно, касается разливки свинца и свинцовых сплавов с широким диапазоном температур затвердевания в виде непрерывной полосы, предназначенной для использования в качестве электродных решеток для аккумуляторных батарей. В течение многих лет производители свинцовых аккумуляторных батарей используют различные свинцовые сплавы для изготовления решеток аккумуляторных батарей. Методы разливки таких сплавов включают в себя фасонное (гравитационное) литье, разливку в сляб с последующей прокаткой для образования полосы,разливку ленты, разливку двойной ленты, разливку с двойным барабаном и разливку на барабан, вращающийся в ванне расплавленного металла, который именуется способом кристаллизации с извлечением из расплава или способом глубокой разливки. Последний из упомянутых способов позволяет получать полосу непосредственно из расплавленного сплава. Успешное осуществление глубокой разливки связано с обеспечением ламинарного потока расплавленного металла без дросса (свинцовой изгари) в той зоне, где вращается поверхность охлажденного разливочного барабана. Необходимо осуществлять отвод теплоты с равномерной скоростью по ширине полосы для создания равномерной толщины полосы на барабане. Способ глубокой разливки подходит для разливки чистого свинца и для разливки свинцовых сплавов, которые обладают узким диапазоном затвердевания, таких как свинец 3 2659 1 кальций или свинец-кальций-олово. Для изготовления решеток батарей из литой полосы, полоса из свинцового сплава развальцовывается и изменяет форму для образования сетки с ячейками, используемой при изготовлении решеток батарей. Другие способы, используемые для производства решеток, включают в себя прямую разливку сплава в форме решетки и разливку решеток с использованием вращающегося барабана,поверхность которого имеет форму, соответствующую желательной форме решетки. Как состав сплавов, так и способы разливки раскрыты в многочисленных патентах. Один из успешных способов для разливки свинца или сплава свинец-кальций или свинец-кальций-олово в виде полосы с использованием метода кристаллизации с извлечением из расплава раскрыт 1-2 в то время как развальцовывание и формообразование полосы для производства решеток свинцовых аккумуляторных батарей раскрыто в патентах США 4,291,443, 4,297,866 и 4,315,356. В настоящее время многие изготовители автомобильных аккумуляторных батарей с успехом используют низкосурьмянисто-свинцовые сплавы для изготовления решеток пластин положительных электродов, для батарей, не требующих обслуживания. Эти производители утверждают, что низкосурьмянисто-свинцовые сплавы обеспечивают больший срок службы батареи в сравнении с другими свинцовыми сплавами, такими как сплав свинец-кальций. Низкосурьмянисто-свинцовые сплавы для положительных пластин батарей обычно содержат от 0,5 до 4,0 сурьмы. Для автомобильных стартерных батарей сплавы обычно содержат приблизительно от 1,0 до 2,5 по весу сурьмы. Батарейные решетки, изготовленные из сплавов с содержанием сурьмы менее 1,0 , обладают пониженной способностью к глубокой цикличности. Для улучшения литейных характеристик, а также механических и электрохимических свойств сурьмяносвинцовых сплавов, обычно добавляют один или несколько дополнительных легирующих элементов. Этими дополнительными легирующими элементами являются мышьяк, медь, олово, сера, селен, теллур, серебро, кадмий,висмут, кальций, магний, литий и фосфор, в количествах от 0,001 до 0,5 по весу свинца. Многие из дополнительных легирующих элементов, такие как сера, медь, селен, теллур и серебро, используются как добавки, измельчающие зерно. В промышленности бытует мнение, что одна или несколько добавок, измельчающих зерно, необходимы для получения батарейных решеток с удовлетворительной структурой и параметрами, поэтому такие добавки широко применяются. В результате, один или несколько этих измельчителей зерна в настоящее время присутствует в большинстве составов низкосурьмянисто-свинцовых сплавов. Когда сляб низкосурьмянисто-свинцового литейного сплава превращается в решетку батареи, например,путем его прокатки в 10 начальной толщины сляба, решетки, изготовленные из полученного продукта готовой полосы, не обладают удовлетворительным сроком службы при последующем их использовании в качестве пластин положительных электродов в результате низкой коррозионной стойкости и нежелательного роста (наращивания) решетки, поэтому такой продукт не находит коммерческого применения. В настоящее время решетки пластин положительных электродов изготавливают при помощи методов гравитационной разливки (известной также как фасонное литье), причем решетки получаются относительно толстыми и тяжелыми, имеющими пористую и неоднородную микроструктуру, что благоприятствует коррозии, способствует росту решетки и вызывает высокую потерю воды в батарее. Все указанное сокращает срок службы батареи. Однако, метод гравитационной разливки оказался единственным методом, который используется в промышленных масштабах для изготовления решеток пластин положительных электродов из сплавов с низким содержанием сурьмы. В предшествующем состоянии техники было показано, что низкосурьмянисто-свинцовые сплавы для производства решеток, не требующих обслуживания свинцовых аккумуляторных батарей, могут быть изготовлены методом глубокой разливки на вращающийся барабан, который имеет форму поверхности в виде решетки, а также при помощи разливки в форму, имеющую форму литейной полости в виде решетки, или при помощи гравитационной разливки и штамповки (например, патенты США 3,789,909, 3,789,910,4,455,724 и 4,456,579). Заявитель произвел попытку изготовить полосу при помощи глубокой разливки, однако такие попытки оказались безуспешными и поэтому до настоящего времени этот метод в промышленности не используется. Аналогичным образом, не нашел коммерческого применения метод изготовления положительных пластин при помощи разливки на вращающийся барабан, имеющий форму поверхности в виде решетки, по причине возникающих тяжелых проблем с качеством батарей, изготовленных с применением положительных пластин, полученных из свинца с низким содержанием сурьмы в соответствии с указанным процессом разливки. Полоса из свинца с низким содержанием сурьмы может быть изготовлена с использованием способа разливки со сдвоенными роликами при контроле температуры непосредственно после прокатки с целью обеспечения гомогенной мелкой кристаллической структуры (патент США 4,498,519). Известно, что готовые сурьмянисто-свинцовые сплавы обладают мягкостью и что требуется термообработка для придания им твердости в степени, достаточной для их использования при производстве батарейных решеток. Различные способы термообработки, включая операции закалки (быстрого охлаждения), охлаждения и старения, описаны в патентах США 1,674,954-1,674,959 4,629,516 и 4,753,688. 4 2659 1 Так, например в патентах США 4,629,516 и 4,753,688 раскрываются способы упрочнения свинцовосурьмянистого сплава путем его прокатки и нагрева для создания рекристаллизованной структуры, которая упрочнена путем старения, с последующей закалкой. При этом увеличивается прочность на разрыв обработанных сплавов. Сплавы содержат от 0,5 до 6 сурьмы, от 0,002 до 1 мышьяка, при свинцовом балансе, и от 0,5 до 6 сурьмы, от 0,002 до 1 мышьяка и от 0,02 до 0,5 олова, также при свинцовом балансе. При прокатке сплава получают готовую полосу, которая нагревается и соответствующим образом закаливается. Однако полученные в соответствии с указанными патентами батарейные решетки также имеют проблемы коррозии и нежелательного роста, которые сокращают срок службы батареи. Отрицательные батарейные пластины в настоящее время изготавливают из сплавов свинец-сурьма, свинецкальций или свинец-кальций-олово при помощи гравитационной разливки или развальцовыванием полосы сплавов свинец-кальций или свинец-кальций-олово. Низкосурьмянисто-свинцовые сплавы не могут быть получены методом глубокой разливки на гладкий вращающийся барабан по двум важным причинам. Во-первых, сурьма в сплаве создает широкий диапазон затвердевания расплава (до 60 С), при ее предпочтительном содержании от 1 до 2,5. Во-вторых, за счет гравитации разрушается непрерывность поступления расплавленного металла на барабан. В результате, не может быть получена непрерывная, твердая,тонкая полоса одинаковой толщины. Это особенно относится к случаю сплава, содержащего сурьму в диапазоне от 1,0 до 1,5 , когда диапазон температур кристаллизации сплава максимальный. Другим методом разливки полосы металлического сплава, именуемым методом вытягивания расплава,является разливка на охлажденный вращающийся барабан из разливочного устройства, при которой разливочный желоб или разливочный стакан располагаются над поверхностью барабана или вблизи от нее. Несмотря на то, что метод вытягивания расплава для получения металлической полосы используется для изготовления полосы из алюминия, алюминиевых сплавов, меди, сплавов меди и стали, насколько известно, этот метод не используется в коммерческих целях для изготовления полосы из свинцовых сплавов с широким диапазоном затвердевания, таких как низкосурьмянисто-свинцовые сплавы. Из известных технических решений наиболее близким к заявляемому изобретению является изобретение 1, принятое за прототип, в котором раскрыт способ изготовления металлической полосы, включающий подачу расплавленного металла в разливочный узел, имеющий питающую, отклоняющую и возвратную камеры, контроль поверхностного уровня ванны металла, нанесение слоя расплавленного металла на охлаждаемую поверхность путем ее перемещения вертикально вверх через указанную ванну расплавленного металла,охлаждение его до затвердевания в виде полосы и съем полученной металлической полосы с охлаждаемой поверхности. В этом же патенте раскрыто устройство для изготовления металлической полосы, содержащее охлаждаемый барабан, соединенный с механизмом его вращения в направлении вверх через ванну расплавленного металла, расположенную в разливочном узле, который разделен перегородками на питающую, отклоняющую и возвратные камеры с каналами для их сообщения между собой. Предложенное устройство обеспечивает управляемый поток расплавленного металла одинаковой температуры, свободного от дросса и захваченных газовых пузырьков, поступающего в бассейн металла. Нами было показано, что сплавы свинца, в особенности имеющие широкий диапазон температур затвердевания, такие как низкосурьмянисто-свинцовые сплавы, могут быть успешно разлиты в полосу при контролируемых рабочих условиях окружающей среды с использованием способа вытягивания расплава и устройства в соответствии с настоящим изобретением. Полоса, полученная разливкой из сплавов с широким диапазоном затвердевания, может быть подвергнута дальнейшей обработке, такой как термообработка для полосы из низкосурьмянисто-свинцового сплава. Авторы обнаружили также, что после термообработки полоса может быть успешно развальцована и изменена по форме для образования развальцованной решетки с ячейками, которая может быть использована для образования положительных пластин электродов, имеющих повышенные электрохимические характеристики. Авторы также обнаружили, что полоса с улучшенными характеристиками для изготовления решеток батарей может быть изготовлена из низкосурьмянисто-свинцовых сплавов, которые не содержат обычных легирующих элементов для измельчения зерна. Более конкретно, предназначенные для получения положительных пластин низкосурьмянисто-свинцовые сплавы, содержащие приблизительно от 0,5 до 4 , а преимущественно, приблизительно от 1,5 до 3,0 , а предпочтительней, приблизительно от 1,5 до 2,0 сурьмы от веса свинца, также как и небольшие количества одного или нескольких дополнительных легирующих элементов, могут быть получены путем разливки расплавленного сплава из разливочного устройства на вращающийся, охлажденный барабан при помощи метода вытягивания расплава. Дополнительными легирующими элементами преимущественно являются мышьяк и олово, при отсутствии измельчителей зерна. Мышьяк и олово добавляют для улучшения электрохимических и механических характеристик свинцовосурьмянистых сплавов. Количество мышьяка и олова преимущественно лежит в диапазоне приблизительно от 0,1 до 0,2 для мышьяка и приблизительно от 0,2 до 0,7 для олова. 2659 1 Соответственно, важным аспектом настоящего изобретения является создание способа и устройства для избирательной и управляемой разливки тонкой полосы из свинцового сплава, имеющего широкий диапазон затвердевания, при помощи метода вытягивания расплава, позволяющего обеспечить улучшенные рабочие окружающие условия при уменьшенных расходах на изготовление. В соответствии с другим аспектом в изобретении предлагается способ производства решеток для положительных пластин из низкосурьмянистосвинцовых сплавов, имеющих повышенные характеристики при использовании в качестве решеток для свинцовых аккумуляторных батарей. Еще одной задачей настоящего изобретения является создание непрерывного способа вытягивания расплава для высокоскоростного изготовления как положительных, так и отрицательных решеток электродов,имеющих улучшенные характеристики при использовании в свинцовых аккумуляторных батареях. Таким образом, в настоящем изобретении предлагается способ изготовления металлической полосы,включающий подачу расплавленного металла в разливочный узел, имеющий питающую, отклоняющую и возвратную камеры, контроль поверхностного уровня ванны металла, нанесение слоя расплавленного металла на охлаждаемую поверхность путем ее перемещения вертикально вверх через указанную ванну расплавленного металла, охлаждение его до затвердевания в виде полосы и съем полученной металлической полосы с охлаждаемой поверхности, в котором, согласно изобретению, нанесение слоя расплавленного металла на охлаждаемую поверхность осуществляют из ванны, образуемой в прикрепленной с возможностью съема к разливочному узлу со стороны, обращенной к охлаждаемой поверхности, выступающей графитовой вставке, дно и две боковые стенки которой выполнены таким образом, что исключают протечку расплавленного металла из разливочного узла, а обращенная к охлаждаемой поверхности торцевая часть выполнена открытой и расположена относительно ее смежно и с зазором. Охлажденный барабан вращается и увлекает (вытягивает) контролируемое количество расплавленного металла из разливочного узла на свою охлажденную поверхность, где расплавленный металл быстро затвердевает с образованием твердой полосы, имеющей заранее определенные размеры. Диаметр барабана, его скорость вращения, качество обработки его поверхности и температура его поверхности,также как и температура и уровень поверхности расплава в разливочном узле, определяют скорость разливки и толщину получаемой полосы. При этом в качестве исходного металла используют свинец или свинцовый сплав с широким диапазоном затвердевания, а в качестве охлаждаемой поверхности для нанесения расплавленного металла используют барабан, имеющий возможность вращения, причем в качестве сплава с широким диапазоном затвердевания используют сурьмянисто-свинцовый сплав с содержанием от 0,5 до 4,0 по весу сурьмы при свинцовом балансе,при этом производят термообработку полученной металлической полосы путем ее нагрева до температуры, по крайней мере, 190 С в течение времени, достаточного для приобретения полосой высокой вытягиваемости при сохранении целостности и прочности. В качестве сплава с широким диапазоном затвердевания может быть использован сурьмянисто-свинцовый сплав с содержанием от 1,5 до 3,0 по весу сурьмы при свинцовом балансе, а термообработку полосы путем ее нагрева до температуры, по крайней мере, 190 С могут осуществлять, по крайней мере, в течение 10 минут. Кроме того, при осуществлении способа используют разливочный узел с дном, двумя боковыми стенками,задней стенкой и отражательной перегородкой, расположенной в непосредственной близости от лицевой части и имеющей отверстие для прохода металла, и графитовую выступающую вставку с открытыми торцевыми краями, задний из которых расположен на расстоянии от отражательной перегородки для проникновения между ними расплавленного металла, причем в используемом разливочном узле между задней стенкой и отражательной перегородкой устанавливают турбулентную перегородку, ограничивающую питающую камеру, при этом ввод расплавленного металла в питающую камеру осуществляют над турбулентной перегородкой. При осуществлении способа ведут контроль поверхностного уровня ванны металла и его потока в отражательную камеру, который производят посредством установленного в разливочном узле между турбулентной и отражательной перегородкой регулируемого порога, при этом в конце разливочного узла осуществляют отклонение части расплавленного металла в графитовую выступающую вставку и другой части - в возвратную камеру над регулируемым порогом за счет того, что между питающей и возвратной камерами выполняют отклоняющую камеру. Средства контроля переполнения гарантируют, что расплавленный металл на кромке устройства для разливки имеет контролируемый поверхностный уровень в ходе всей разливки. Устройство контроля потока обеспечивает, что расплавленный металл на кромке в основном не имеет турбулентности, что способствует более точному контролю толщины полосы и уменьшению пористости. При осуществлении способа в качестве охлаждаемой поверхности, на которую наносят слой расплавленного металла, используют поверхность имеющего возможность вращения барабана и осуществляют прижим затвердевшей полосы к его поверхности при помощи пары смещенных друг относительно друга роликов,имеющих опору на поверхность барабана с возможностью вращения. Кроме того, осуществляют термообработку получаемой полосы и намотку нагретой полосы на оправку. Осуществляют также управление толщи 6 2659 1 ной полосы путем изменения уровня ванны расплавленного металла и изменения скорости перемещения охлаждаемой поверхности, на которую наносят слой расплавленного металла. В качестве охлаждаемой поверхности, на которую наносят слой расплавленного металла, используют поверхность имеющего возможность вращения барабана, которую предварительно обрабатывают потоком ударяющих в нее стеклянных шариков для создания множества точек зарождения центров кристаллизации для затвердевания расплавленного металла. Поверхность барабана преимущественно обрабатывают для создания множества точек зарождения кристаллизации для затвердевания расплавленного металла, которые созданы за счет обработки поверхности барабана потоком ударяющих в не стеклянных шариков. Полоса может быть подвергнута последующим операциям обработки после ее охлаждения. В зависимости от состава разливаемого металлического сплава эта обработка может и не понадобиться. Операция обработки, такая как термообработка, делает возможной превращение полосы в развальцованную решетку для изготовления пластин положительных электродов батарей, не имеющих значительных поломок. При осуществлении способа в качестве исходного металла используют свинец или свинцовый сплав с широким диапазоном затвердевания, при этом в качестве свинцового сплава используют сурьмянистосвинцовый сплав, содержащий от 0,5 до 4,0 по весу сурьмы, при свинцовом балансе, может быть также в качестве свинцового сплава использован сурьмянисто-свинцовый сплав, содержащий от 1,5 до 3,0 по весу сурьмы, при свинцовом балансе или в качестве свинцового сплава использован сурьмянисто-свинцовый сплав, содержащий от 1,5 до 2,0 по весу сурьмы, при свинцовом балансе. При этом сурьмянистосвинцовый сплав наносят на охлаждаемую поверхность при температуре около 400 С, а полосу подвергают термообработке, включающей ее нагрев до температуры, по крайней мере, 190 С и выдержку при этой температуре в течение, по крайней мере, 10 минут. В качестве свинцового сплава с широким диапазоном затвердевания может быть использован свинцово-кальциевый сплав. В изобретении предлагается также устройство для изготовления металлической полосы, содержащее охлаждаемый барабан, соединенный с механизмом его вращения в направлении вверх через ванну расплавленного металла, расположенную в разливочном узле, который разделен перегородками на питающую, отклоняющую и возвратные камеры с каналами для их сообщения между собой, в котором, согласно изобретению,разливочный узел в области расположения барабана выполнен с открытым лицевым концом и снабжен выступающей вставкой, имеющей дно, две боковые стенки, и открытый конец, обращенный к поверхности барабана, причем вставка установлена с возможностью вдвигания в открытый лицевой конец разливочного узла и образования внутри нее ванны расплавленного металла, которая при наличии давления нагнетания имеет возможность сообщения с отклоняющей камерой при одинаковых поверхностных уровнях расплавленного металла, при этом устройство снабжено средством управления поверхностным уровнем ванны расплавленного металла в отклоняющей камере и в выступающей вставке, при этом средство для управления поверхностным уровнем ванны расплавленного металла выполнено в виде регулируемого порога, отделяющего отклоняющую камеру от возвратной. Кроме того, разливочный узел содержит дно, две боковые стенки, торцевую заднюю стенку и отражательную перегородку, расположенную в непосредственной близости от открытого лицевого конца и выполненную с отверстием для прохода расплавленного металла, а выступающая вставка выполнена с открытым задним концом, расположенным на расстоянии от отражательной перегородки, для проникновения расплавленного металла внутрь вставки, разливочный узел содержит также турбулентную перегородку, отделяющую питающую камеру от отклоняющей с возможностью сообщения между ними, при этом регулируемый порог расположен в отклоняющей камере, с отделением ее от возвратной камеры и при отклонении потока расплавленного металла в возвратную камеру, а также с возможностью управления поверхностным уровнем ванны расплавленного металла в отклоняющей камере и выступающей вставке, при этом отражательная перегородка расположена на расстоянии от дна разливочного узла для прохода расплавленного металла из отклоняющей камеры во вставку. Согласно изобретению, выступающая вставка выполнена из графита, при этом торцы дна и боковых стенок обработаны по контуру охлаждаемого барабана, а барабан выполнен с каналами для прохождения через него потока охлаждающей воды. Кроме того, устройство снабжено парой смещенных друг относительно друга роликов, которые установлены с опорой в поверхность барабана и прижимом затвердевшего металла к поверхности барабана, а также оно снабжено тянущими роликами, установленными с возможностью вращения, для съема и протягивания металлической полосы от барабана. При использовании такого же способа и устройства могут быть изготовлены отрицательные пластины электродов из сплава свинец-сурьма, свинец-кальций или свинец-кальций-олово. Способ вытягивания расплава делает возможным непрерывное получение, при высокой скорости, полосы для положительных пластин электродов, с повышенными характеристиками для производства автомобильных батарей из сплава свинец-сурьма. Этот способ делает также возможным производство не пористых, более тонких и легких пластин электродов батарей, которые, в свою очередь, позволяют организовать производство ба 7 2659 1 тарей с более высокими энергетическими характеристиками и плотностями мощности, а также с улучшенными характеристиками зарядки и разрядки. Излишний вес батареи приводит к повышенной ее стоимости. Следует отметить, что число пластин электродов на одну батарею непрерывно возрастает по причине рыночного давления, требующего производства и продажи батарей большего объема с холодным поддоном, поэтому пластины электродов батарей должны быть по возможности более легкими, при особых эксплуатационных требованиях для минимизации расходов на изготовление. Полученные таким образом решетки обладают повышенными характеристиками коррозионной стойкости и уменьшенным выделением газов по сравнению с решетками, изготовленными в соответствии с известными гравитационными методами разливки. Далее изобретение будет описано со ссылкой на сопроводительные чертежи, иллюстрирующие предпочтительный вариант осуществления изобретения. На фиг. 1 схематически показана линия для разливки полосы, начиная от разливочного узла до ее намотки на катушку. На фиг. 2 приведено продольное боковое сечение разливочного узла и барабана. На фиг. 3 приведено поперечное сечение разливочного узла, показанного на фиг. 2. Далее описывается соответствующий изобретению способ разливки свинцовых сплавов с широким диапазоном температур затвердевания, который был успешно применен для изготовления решеток положительных электродов свинцовых аккумуляторных батарей. Указанные сплавы включают в себя сплавы сурьмасвинец. Хотя приведенное далее подробное описание имеет ссылки на низкосурьмянисто-свинцовые сплавы,следует понимать, что соответствующий настоящему изобретению способ равным образом годится для разливки металлической полосы, изготовленной из чистого свинца или других свинцовых сплавов. Низкосурьмянисто-свинцовые сплавы для требующих малого ухода батарей могут содержать приблизительно не менее 0,5 и не более 4,0 сурьмы по весу. Это самый широкий диапазон содержания сурьмы, который обычно считается подходящим для изготовления автомобильных батарей. Для батарей без эксплуатационного технического обслуживания сплавы должны содержать сурьму в диапазоне приблизительно от 1 до 3,0 по весу. Если содержание сурьмы составляет менее 1 , то батареи при этом теряют свои характеристики, необходимые для глубокого циклирования. При содержании сурьмы около 2 в батареях обычно происходит высокое выделение газа. Однако структура продукта, соответствующего настоящему изобретению, имеющая мелкое зерно, позволяет увеличивать содержания сурьмы приблизительно до 3 без видимого возрастания газирования. Поэтому в соответствии с настоящим изобретением содержание сурьмы лежит преимущественно в диапазоне приблизительно от 1 до 3,0, а более предпочтительно, в диапазоне приблизительно от 1,5 до 2,2 . Наиболее предпочтительное содержание сурьмы лежит в диапазоне приблизительно от 1,5 до 2 по весу сплава, при балансе свинца и наличии случайных примесей. Низкосурьмянисто-свинцовые сплавы могут дополнительно содержать один или несколько легирующих элементов, таких как мышьяк, медь, олово, сера, селен, теллур, серебро, кадмий, висмут, кальций, магний,литий или фосфор, при содержании каждого из элементов в пределах приблизительно от 0,001 до 0,5 по весу. Указанные элементы могут добавляться по различным причинам. Хотя различные композиции низкосурьмянисто-свинцовых сплавов и без добавки дополнительных легирующих элементов могут быть успешно разлиты при использовании соответствующего настоящему изобретению способа, предпочтительно добавлять определенное количество мышьяка и определенное количество олова в низкосурьмянисто-свинцовый сплав для улучшения его литейных свойств и текучести сплава, что приводит к повышению производительности и улучшает характеристики полученной полосы. Количество свинца по весу лежит в пределах приблизительно от 0,1 до 0,2 , а количество олова - в пределах приблизительно от 0,2 до 0,7 по весу сплава. Было неожиданно обнаружено, что в отличие от принятой практики, не требуется добавка элементов, измельчающих зерно, таких как, например, медь, селен или сера. Как это будет объяснено далее более подробно, соответствующий настоящему изобретению способ позволяет получить полосу из сплава с присущей ему мелкой структурой зерна и другими улучшенными характеристиками. Следует однако понимать, что сплав,содержащий добавки для измельчения зерна, может быть также успешно разлит при использовании соответствующего настоящему изобретению способа. Свинцовые сплавы, такие как сплав свинец-сурьма, производят с использованием одного из нескольких хорошо известных процессов. Обратимся теперь к рассмотрению фиг. 1, на которой схематически изображена линия для непрерывной разливки металлической полосы. Полоса 10 из свинцового сплава, которая произведена при помощи барабана 12, работающего совместно с разливочным узлом 14, перемещается далее вдоль нагретой съемной плиты 16 к агрегату для продольной резки полосы 18, где происходит подрезка боковых краев полосы 10, и затем проходит под последовательными газовыми нагревателями 20, 22 и 24 и накладным роликом 26, где производится дополнительное нагревание перед намоткой на оправку 28 для образования катушки 30. 8 2659 1 На фиг. 2 и 3 детально показаны разливочный барабан 12 и разливочный узел 14. Разливочный узел 14 ограничен горизонтальным дном 33, концевой стенкой 34 и двумя параллельными боковыми стенками 35 и 36. Разливочный узел имеет один впуск, верхний питательный желоб 40 для ввода расплавленного металлического сплава в питающую камеру 42, ограниченную концевой стенкой 34 и турбулентной перегородкой 47. Расплавленный свинцовый сплав проходит через слив, образованный в верхней части турбулентной перегородки 47, в отклоняющую камеру (аванкамеру) 49. Часть расплавленного свинцового сплава отклоняется в возвратную камеру 44, которая ограничена стенкой 43, дном 38 и регулируемым порогом 45. Регулируемый порог 45 закреплен на петлях на дне 38 возвратной камеры и предназначен для осуществления контроля высоты поверхности расплавленного свинцового сплава, обозначенной позицией 48. Зазор 49 между дном 38 и нижним краем вертикальной отражательной перегородки 50 позволяет расплавленному свинцовому сплаву втекать в разливочную камеру 52 на высоту,равную высоте 48 в камере 49. Блок выступающей вставки 60, закрепленный на питающем устройстве 14,имеет базовое основание 62 и параллельные боковые стенки 64, 66, которые образуют основание и боковые стенки разливочной камеры 52. Задняя часть камеры 52 образована вертикальной отражательной перегородкой 50, а передняя часть ограничивается барабаном 12. Выступающая вставка 60 преимущественно изготавливается из графита. Обратимся к рассмотрению фиг. 3, на которой показана конструкция выступающей вставки 60, которая закреплена на разливочном узле с возможностью ее съема. Она содержит боковые стенки 64, 66 с противоположными внутренними поверхностями, которые преимущественно наклонены в направлении вверх и наружу относительно расплава. Эти наклонные боковые стенки снимают напряжения затвердевающих краев металлического сплава, подлежащего разливки в полосу. Разливочный барабан 12 (фиг. 2) имеет возможность вращения относительно горизонтальной оси 71. Внешняя поверхность 72 по окружности барабана 12, в основном, гладкая и преимущественно обработана таким средством, как стеклянные шарики, для создания точек зарождения центров кристаллизации для затвердевания расплавленных сплавов. Вращающийся барабан также снабжен краевыми роликами 75, один из которых показан на чертеже, которые обеспечивают полное затвердевание краев металлической полосы 10 ранее снятия полосы 10 с поверхности барабана 12. Краевые ролики 75 плотно прижимают внешний край каждой стороны полосы к поверхности барабана 72 для обеспечения необходимого охлаждения металлической полосы и последующего создания требуемых цельных краев непрерывно разливаемой металлической полосы 10. Барабан 12 охлаждается изнутри водой с использованием широко известных средств циркуляции воды (на чертежах не показаны). Диаметр барабана 12, скорость его вращения, структура обработки поверхности и температура внешней поверхности 72 барабана, также как температура и поверхностный уровень 48 расплава в разливочном устройстве, определяют количество расплава, которое захватывается (вытягивается) на внешнюю поверхность 72 из ванны расплавленного металла в разливочном узле, что в конечном счете определяет толщину полосы. Охлажденная поверхность 72 барабана вызывает затвердевание или кристаллизацию расплавленного металла с образованием полосы 10 главным образом постоянной ширины и толщины. Расплавленный металлический сплав течет из миксера (на чертежах не показан) через центробежный насос расплавленного металла (на чертежах не показан) и через верхний питательный желоб 40 в питающую камеру 42, а затем над сливом, ограниченным турбулентной перегородкой 47, поступает в отклоняющую камеру 49. В конце отклоняющей камеры 49 поток металла разделяется на два потока один идет в верхнем направлении над регулируемым порогом 45 в возвратную камеру 44, а другой направляется через регулируемый зазор 49. Расплавленный металлический сплав, который течет над регулируемым порогом 45, поступает в возвратную камеру 44 и затем в миксер расплавленного сплава через нижний питательный желоб 15. Поверхностный уровень 48 регулируется при помощи регулируемого порога 45 для обеспечения надлежащего уровня поверхности расплавленного металла в камере 52 на барабане 12. Расплавленный металл нагнетается через впуск в камеру 42 с такой скоростью, чтобы обеспечить постоянный избыток расплавленного металла и непрерывность потока металла над порогом 45 в возвратную камеру 44. Любой шлак, который может образоваться или который уже имеется в расплавленном металле, легко отделяется от расплава в разливочном устройстве между турбулентной перегородкой 47 и стенкой возвратной камеры 43. Регулируемый порог 45,отражательная перегородка 50 управления потоком металла и контрольный зазор 49 эффективно управляют количеством, поверхностным уровнем 48 и, в сочетании с турбулентной перегородкой 47, турбулентностью расплавленного металла в разливочном устройстве. При этом к вращающемуся барабану 12 поступает главным образом спокойный (ламинарный) поток расплавленного металла с главным образом постоянной глубиной (толщиной). Для надлежащей подачи расплавленного металла к поверхности 72 барабана необходимо иметь соответствующую конструкцию выступающей вставки 60 и форму ее прилегающей к барабану поверхности 61, также как и ее надлежащее расположение. Конструкция выступающей вставки должна обеспечивать отсутствие препятствий, которые могли бы вызывать прилипание затвердевающего металла к вставке в ходе разливки. 9 2659 1 Стороны 64, 66 вставки 60 (фиг. 3) поэтому наклонены в направлении вверх и наружу от ванны расплавленного металла. Поверхность 63 вставки 60 (фиг. 2), упирающаяся в барабан 12, должна иметь контур, точно совпадающий с кривизной поверхности 72 барабана. Расположение поверхности 63 вставки должно быть таким, чтобы она находилась в непосредственной близости от поверхности 72 барабана в положении около часовой стрелки, показывающей от 9 до 10 часов. Поверхность 63 не должна касаться поверхности 72 барабана при перемещении расплавленного металла из вставки 60 на поверхность 72 барабана. Однако, излишнее пространство между поверхностью 63 вставки и поверхностью 72 барабана будет приводить к протечке расплавленного металла и остановке разливки. Предусмотрено регулировочное средство 65, такое как высокоточный направляющий блок, установленный на роликовом подшипнике, салазки в виде ласточкина хвоста или пара рейка-шестерня, которое позволяет быстро и точно перемещать разливочный узел 14 и вставку 60 в направлении к барабану 12 и его поверхности 72, также как и в противоположном направлении, для получения надлежащего взаимного расположения поверхности вставки и поверхности барабана и выбора нужного расстояния 90 между ними. Выступающая вставка 60, изготовленная из графита, особенно хорошо подходит для решения указанной задачи, так как графит более мягкий, чем металл поверхности 72 барабана, и поэтому поверхность 63 может быть полностью отформована в точном соответствии с поверхностью 72 барабана, если поверхность барабана обернуть наждачной шкуркой и прижать поверхность 63 вставки к поверхности 72 барабана при приведении его во вращение. Дополнительно, графит хорошо подходит потому, что он мало смачивается расплавленным металлом. При вращении барабана 12 определенное количество расплавленного сплава вытягивается (захватывается) на поверхность разливки 72. Металлический сплав затвердевает и образует полосу 10, которая обычно сходит с барабана в положении стрелки часов от 12 до 3 часов, а затем готовая полоса снимается с вращающегося барабана 12 при помощи двух параллельных обрезиненных тянущих валиков 92, один из которых показан на фиг. 1, которые входят в агрегат для продольной резки полосы 18. Валики 92 приводятся во вращение от двигателя (на чертежах не показан) с регулируемой скоростью вращения, который управляет скоростью разливки (скоростью вращения валиков) в соответствии с регулировкой скорости вращения барабана 12 таким образом, чтобы добиться постоянного поддержания нужного усилия натяжения полосы при ее сходе с поверхности барабана. Ранее прохождения над накладным роликом 26 полоса проходит между регулируемыми вращающимися ножами в агрегате для продольной резки полосы 18, которые подрезают внешние края полосы для производства полосы с точно заданной шириной. Полоса может быть пропущена мимо датчика с использованием вихревых токов, не показанного на чертежах, который непрерывно контролирует толщину полосы вдоль ее ширины. Предусмотрено цифровое считывающее устройство, которое выдает необходимую информацию для поддержания необходимой толщины полосы. Затем полоса перемещается к намоточной оправке 28 с устройством контроля момента вращения и наматывается в катушку. Намотанная в катушку полоса в случае ее изготовления из низкосурьмянисто-свинцового сплава не может быть использована непосредственно для изготовления батарейных решеток, так как эта полоса не обладает достаточным сопротивлением на разрыв для проведения последующих операций резки и развальцовывания. Для увеличения ее сопротивления на разрыв при проведении резки и развальцовывания полоса непосредственно после ее разливки и при намотке в катушку проходит единую операцию разливкитермообработки, или же может быть подвергнута термообработке в последующей операции групповой обработки катушек с полосой. Полоса из низкосурьмянисто-свинцового сплава нагревается до температуры свыше приблизительно 190 С, а преимущественно, до температуры в диапазоне приблизительно от 200 С до 230 С, и выдерживается при повышенной температуре, по крайней мере, 10 минут для гомогенизации сурьмы в виде мелкодисперсных частиц в свинцовой матрице, за счет чего достигается высокая вытягиваемость при сохранении хорошей прочности и целостности полосы. Термообработка низкосурьмянисто-свинцового сплава гарантирует успешное изготовление без поломки развальцованных решеток с ячейками для использования в свинцовых аккумуляторных батареях, имеющих повышенные электрохимические характеристики. Далее изобретение будет проиллюстрировано следующим примером, не имеющим ограничительного характера. Пример. Типичный низкосурьмянисто-свинцовый сплав, имеющий следующий весовой состав 1,8 сурьма, 0,15 мышьяка, 0,16-0,2 олова, при свинцовом балансе, был нагрет приблизительно до 400 С в разливочном узле 14, соответствующем изобретению, и далее подвергнут разливке со скоростью 0,18-0,19 метров/в секунду для разливки полосы калибра 5,52 мм и шириной 9,15 см на поверхности барабана, которая была подготовлена обработкой потоком ударяющих в нее стеклянных шариков. Температура полосы на барабане вверху в центре составляла 140 С, причем окружность барабана по периферии была охлаждена за счет циркуляции внутри барабана воды при температуре 38-43 С. 10 2659 1 Далее полоса проходила вдоль нагретой до 190 С в центре плиты съема длиной 0,61 м, нагрев которой производился при помощи четырех ленточных нагревателей 98 длиной 0,33 м и мощностью 125 Вт, которые обеспечивают температуру полосы около 170 С. Затем полоса проходила за счет натяжения от тянущих валиков 92 через агрегат 18 для продольной обрезки ее краев и затем на расстоянии 3,0 м проходила под нагревателями 20, 22 и 24, каждый из которых имеет ширину 10 см и длину 0,91 м, и поступала на накладной ролик 26. Каждый из нагревателей 20, 22 и 24 имеет боковые стенки высотой 10 см и крышку, которые частично закрывают полосу при ее прохождении через нагреватель. Желательно производить нагрев полосы до температуры, по крайней мере, 190 С и выдерживать полосу при этой температуре, по крайней мере, в течение 10 минут для получения ее высокой вытягиваемости при сохранении хорошей целостности и прочности. Нагреватель 20 преимущественно обеспечивает более высокую температуру, а нагреватели 22 и - 24 обеспечивают несколько более низкую температуру, при условии получения требуемой температуры полосы 10 около 200 С. Используется дополнительный нагрев, например, при помощи ацетиленовой горелки, преимущественно для косвенного нагрева полосы до температуры свыше 200 С при приложении теплоты к накладному ролику 26. Катушка также подвергается нагреву 102 при помощи распределенного пламени, получаемого при сжигании пропана, для замедления охлаждения при намотке полосы в катушку. Полоса может непрерывно нагреваться в ходе ее производства, как показано на фиг. 1, и выдерживаться в катушке 30 при повышенной температуре, по крайней мере, 190 С, по крайней мере, 10 минут, с последующим медленным охлаждением. Альтернативно, изготовленная полоса может быть непосредственно намотана на оправку для образования катушки без нагревания, и оставлена в таком виде для охлаждения. Полученная катушка может быть в дальнейшем подвергнута желательной термообработке изготовителем решеток батарей. Настоящее изобретение обеспечивает несколько важных преимуществ. Произведенная соответствующим настоящему изобретению способом полоса, в основном, свободна от пористости, имеет гладкие поверхности и заранее заданную точную ширину, а также заранее заданную,главным образом одинаковую и постоянную толщину. Толщина полосы такова, что изготовленные из этой полосы решетки могут быть тоньше обычных решеток батарей, изготовленных в соответствии с ранее известными способами. Толщина полосы может лежать в диапазоне приблизительно от 0,5 до 1,0 мм, что составляет всего 50 толщины известных ранее решеток. Более тонкие решетки позволяют производителям батарей изготавливать батареи с большей энергоемкостью и более высокими плотностями мощности. Решетки являются коррозионно-стойкими, а также стойкими к медленному изменению свойств в процессе их эксплуатации, и имеют более высокие параметры по сравнению с готовыми решетками одинакового химсостава, изготовленными разливкой сляба с последующей прокаткой. Следует понимать, что температуры и длительность нагрева могут варьировать в соответствии с составом сплава и желательным видом термообработки. Следует также понимать, что в приведенный в качестве иллюстрации и описанный пример осуществления изобретения могут быть внесены изменения, не выходящие за рамки и цели изобретения, указанные в приложенной формуле изобретения. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
