Система волоконно-оптической связи
Номер патента: 1110
Опубликовано: 14.03.1996
Авторы: Жаворонкова Елена Васильевна, Каринский Сергей Сергеевич, Федоров Александр Иванович, Лурье Михаил Натанович, Чабанов Михаил Анатольевич, Александров Александр Викторович, Фомин Сергей Владимирович, Митяков Владимир Владимирович, Шилов Игорь Анатольевич, Говердовский Виталий Яковлевич, Рябов Геннадий Георгиевич
Текст

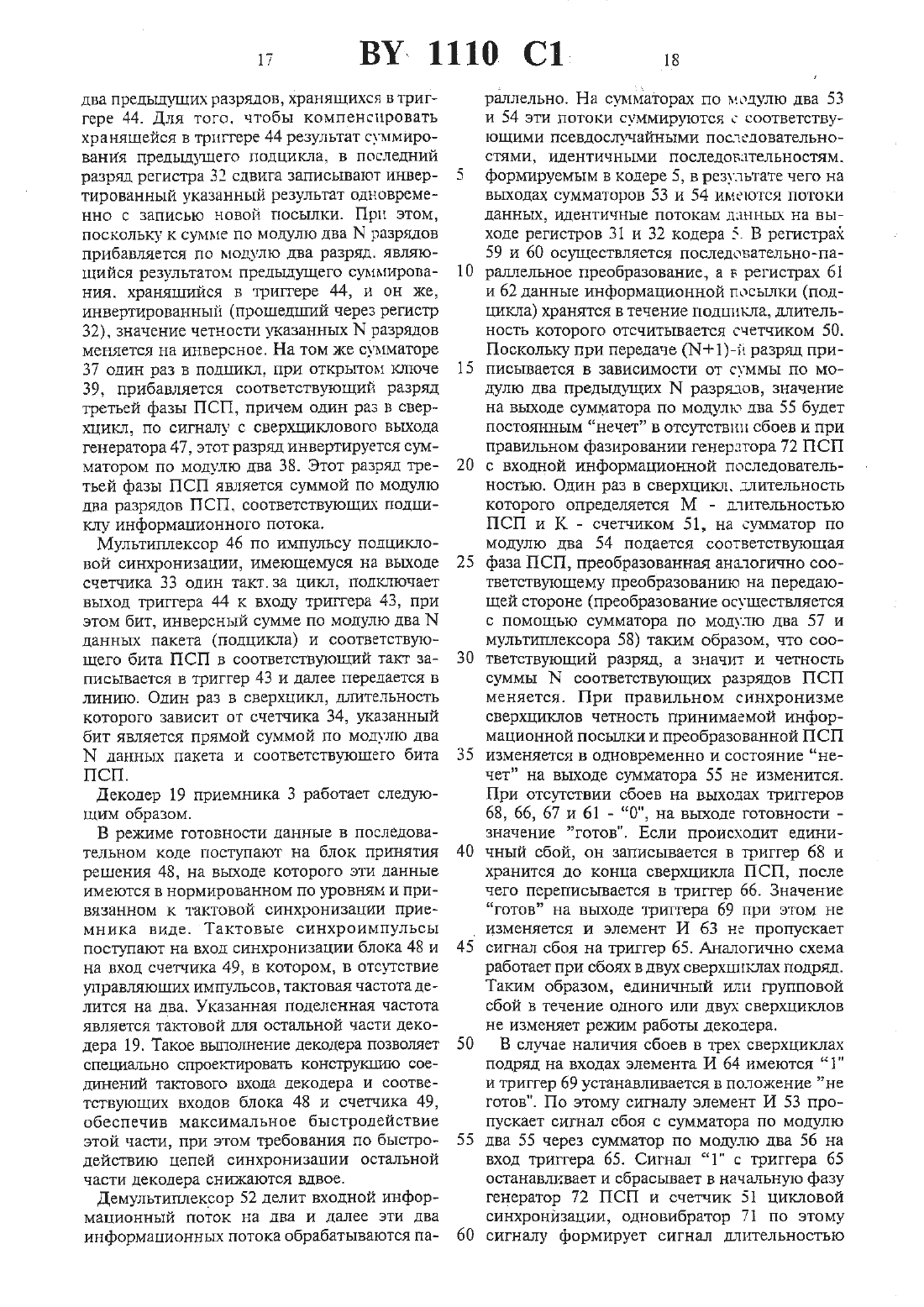

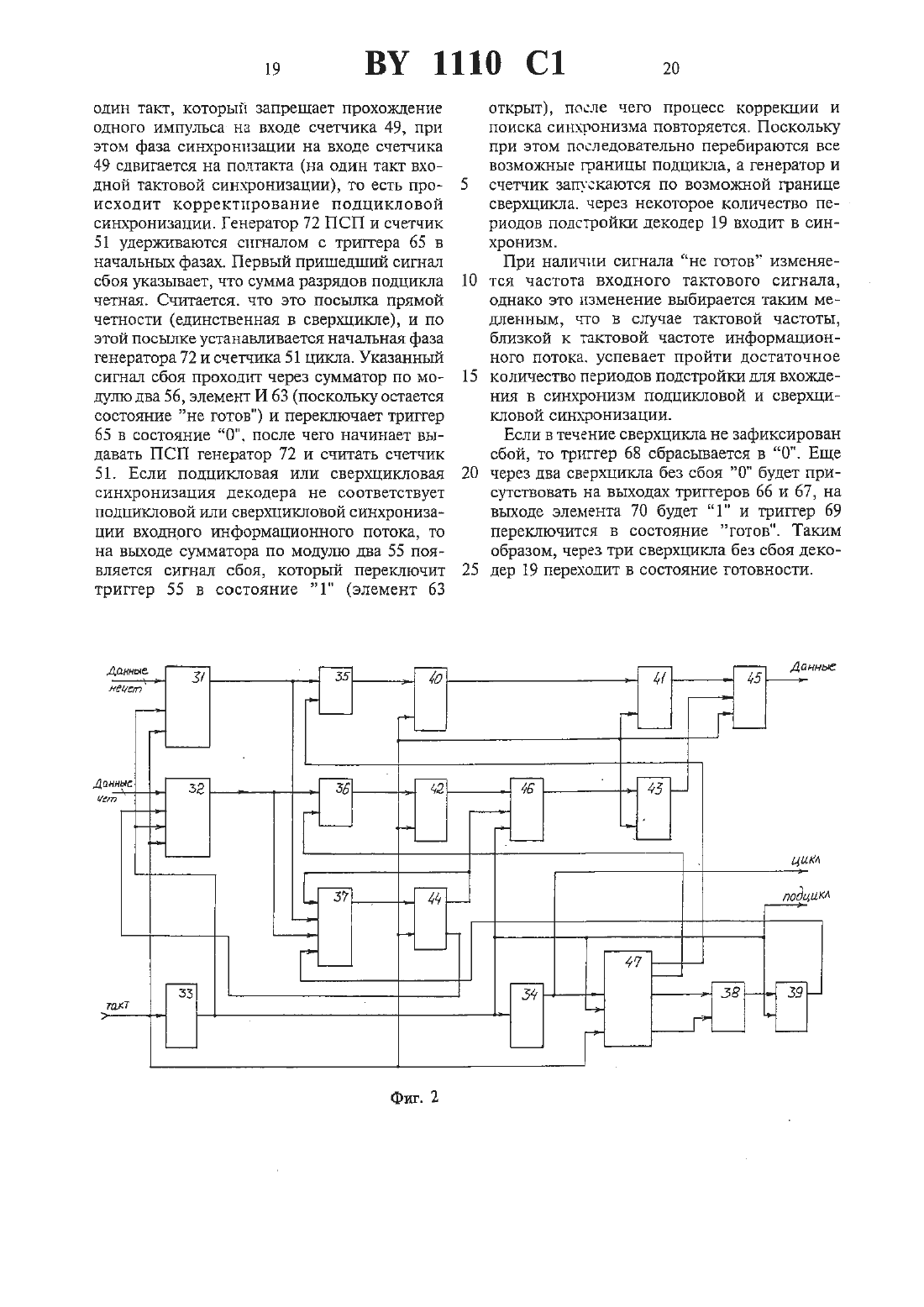

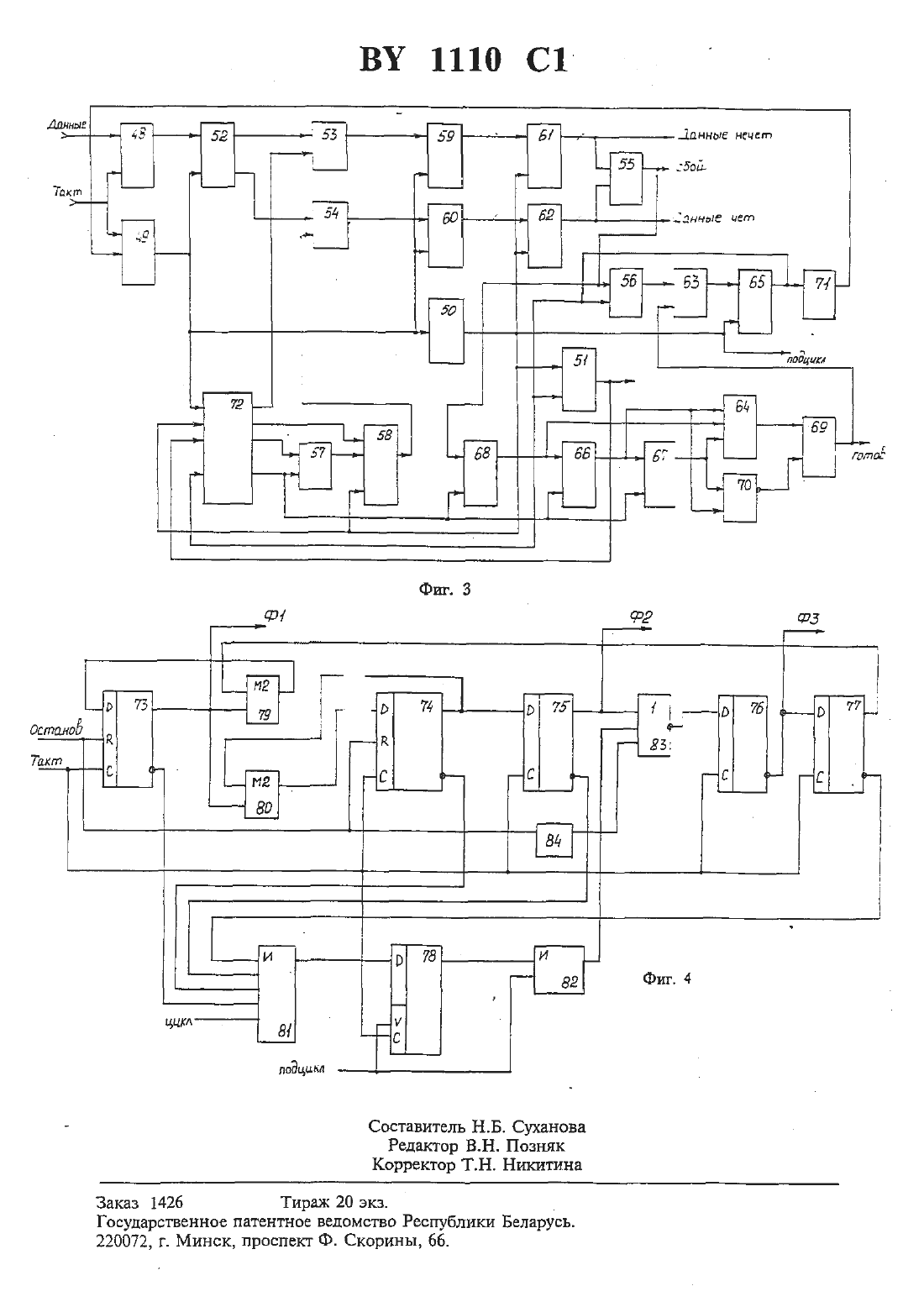

выход оптоэлетсгронного приемника соединен с входом блока выделения тактовой частоты иинформационным входом декодера. информационный выход Которого соединен шиной с информационным входом блока разуплотнения низкочастотного потока. выход которого является информационным выходом приемника, выход блока выделения тактовой частоты соединен с входом тактовой синхронизации декодера, выходы подцикловой и итоговой синхронизации декодера соединены, соответственно, с входами подцикловой и цикловой синхронизации блока разуплотнения низкочастотного потока. выход итоговой синхронизации декодера является выходом синхросигнала приемника, выход сбоя декодера является выходом сбоя приемника, отличающаяся тем. что в передатчик введены первый и второй счетные триггеры, блок уплотнения низкочастотного потока выполнен в виде последовательно соединению буферного регистра и коммутатора, вход подциклтовой синхронизации коммутатора явтяется входом подцикловой синхронизации блока уплотнения низкочастотного потока, входы цикловой синхронизации буферного регистра и коммутатора соединены и являются входом цикловой синхронизации блока уплотнения низкочастотного потока, синхронизатор выполнен в виде генератора опорной частоты,мультиплексора, частотно-фазового детектора, управляемого фильтра высокой частоты, блока стабилизации и вь 1 сокочастотного усилителя, выход генератора опорной частоты соединен с первым входом мультиплексора второй вход которого является входом внешней опорной частоты передатчика,выход мультиплексора является выходом синхронизации низкочастотного потока синхронизатора выход частотно-фазового детектора соединен с входом блока стабилизации, выход которого соединен с управляющим входом управляемого фильтра высокой частоты, выход которого соединен с входом вьтсокочастотного усилителя, выход которого соединен с входом управляемого фильтра высокой частоты и является выходом тактовой частоты синхронизатора, выход синхронизации низкочастотного потока синхронизатора является выходом синхронизации низкочастотного потока приемника и через первый счетный триггер соединен с первым входом частотнофазового детектора синхронизатора, выход цикловой синхронизации кодера через второй счетный триггер соединен со вторым входом частотно-фазового детектора синхронизатора, в приемнике блок вьщеления тактовой частоты выполнен в виде фазового детектора,высокочастотного усилителя, управляемогофильтра высокой частоты. ключевого усилителя. блока сканирования. переключателя и сумматора токов. первый вход фазового детектора является входом блока выделения такговой частоты. выход фазового детектора соединен с входом ключевого усилителя,первый и второй выходы переключателя соединены с управляющими входами. соответственно, блока сканирования и ключевого усилителя. выходы которых соединены, соответственно. с первым и вторым входами сумматора токов, выход которого соединен с управляющим входом управляемого фильтра высокой частоты. выход последнего соединен с входом высокочастотного усилителя, выход которого явтяется выходом блока вьшеления тактовой частоты и соединен с входом управляемого фтшьтра высокой частоты и с вторым входом фазового детектора, выход готовности декодера соединен с входом переключателя блока выделения тактовой частоты и является выходом готовности приемника. блок разуплотнения низкочастотного потока выполнен в виде последовательно соединенных коммутатора и буферного регистра, вход цикловой синхронизации коммутатора является входом цикловой синхронизации блока разуплотнения низкочастотного потока,входы подцнкловой синхронизации коммутатора и буферного регистра соединены со входом подцикловой синхронизации блока разуплотнения низкочастотного потока.2. Система волокита-оптической связи но п. 1, отштчалощаяся тем, что колер передатчика выполнен в виде последовательно соединенных первого регистра сдвига, первого сумматора по модулю два, первого и второго Д-триггера и первого мультиплексора, последовательно соединенных второго регистра сдвига, второго сумматора по модулю два,третьего Д-триггера, второго мультиплексора и четвертого Д-триггера, последовательно соединенных ключа, третьего сумматора по модулю два и пятого Д-триггера, последовательно соединенных первого счетчика, второго счетчика и генератора псевдослучайной М-последовательности, и четвертого сумматора по модулю два, информационные входы первого регистра сдвига поразрядно соединены с нечетными информационными входами колера, инверсный выход пятого Д-триггера соединен с последним информационным входом второго регистра сдвига,остальные информационные входы поразрядно соединены с четными входами колера,выходы первого и второго регистров сдвига соединены, соответственно, с первым и вторым входами третьего сумматора по модулю два, выход первой фазы генератора псевдослучайной М-последовательности соединенсо вторым входом первого сумматора по модулю два, выход второй фазы генератора псевдослучайной М-последовательности соединен с вторым входом второго сумматора по модулю два, выход третьей фазы генератора псевдослучайной М-последовательности соединен с первым входом четвертого сумматора по модулю два, сверхцикловьтй выход генератора псевдослучайной М-последовательности соединен со вторым входом четвертого сумматора по модулю два, выход которого соединен с входом ключа, выход Которого соединен с четвертым входом третьего сумматора по модулю два, вход тактовой синхронизации кодера соединен с входами синхронизации первого и второго регистров сдвига, первого счетчика, первого, второго. третьего, четвертого, пятого Д-триггера и генератора псевдослучайной М-последовательности, и с управляюшим входом первого мультиплексора,выход которого является информационным выходом кодера, выход первого счетчика соединен с управляющими входами первого и второго регистров сдвига, ключа, второго мультиплексора, входом подцикловой синхронизации генератора псевдослучайной М-последовательности и с ВЫХОДОМ ПОДПИкловой синхронизации колера, выход второго счетчика является выходом цикловой синхронизации колера.З. Система волоконно-оптической связи по п. 1, отличающаяся тем, что декодер приемника выполнен в виде последовательно соединенных блока принятия решения, демудьтиплексора, первого сумматора по модулю два, первого регистра сдвига и первого регистра хранения, последовательно соединенных второго сумматора по модулю два,второго регистра сдвига и второго регистра хранения, последовательно соединенных третьего сумматора по модулю два, четвертого сумматора по модулю два, первого элемента И, первого Д-триггера и одновибратора, последовательно соединенных первого, второго и третьего счетчиков, последовательно соединенных первого К-Б-триггера, второго Дтриггера, третьего Д-триггера и элемента ИЛИ-НЕ, второго элемента И, второго К-Бтриггера, пятого сумматора по модулю два,мультиплексора и генератора псевдослучайной М-последовательности, вход блока принятия решения является информационным входом декодера, тактовые входы блока принятия решения и первого счетчика соединены с тактовым входом декодера, ВТОРОЙ ВЬТХОД демультиплексора соединен с первым входом второго сумматора по модулю два, выход первой фазы генератора псевдослучайной М-последовательности соединен со вторым входом первого сумматора по модулю два, выход вто ВУ 1110 С 1 врой фазы генератора псевдослучайной М-последовательности соединен с первым входом мультиплексора, выход третьей фазы генератора псевдослучайной М-последовательности соединен с первым входом пятого сумматора по модулю два, выход которого соединен с вторым входом мультиплексора, выход мультиплексора соединен со вторым входом второго сумматора по модулю два, выход Первого регистра хранения поразрядно соединен с нечетными информационными выходами декодера и с первым входом третьего сумматора по модулю два, выход второго регистра хранения поразрядно соединен с четными информационными выходами декодера и со вторым входом третьего сумматора по модулю два, выход которого соединен с выходом сбоя декодера и с Б-входом первого К-З-триггера,выход первого Д-триггера соединен со вторым входом четвертого сумматора по модулю два, управляющим входом третьего счетчика и управляющим входом генератора псевдослучайной М-последовательности, выход одновибратора соединен с управляющим входом первого счетчика, выход которого соединен с управляющим входом демулътиплексора И входами тактовой синхронизации первого и второго регистров сдвига и генератора псевдослучайной М-последовательности, выход второго счетчика соединен с входами синхронизации первого Д-триггера и первого и второго регистров хранения, входом подцикловой синхронизации генератора псевдослучайной М-последовательности управляющим входом мультиплексора и выходом подЦИкловой синхронизации декодера,выход третьего счетчика соединен с входом цикловой синхронизации генератора псевдослучайной М-последовательности и выходом цикловой синхронизации декодера, сверхцикповый выход генератора псевдослучайной М-последовательности соединен со вторым входом пятого сумматора по модулю два, Квходом первого К-З-триггера и входами синхронизации второго и третьего Д-триггеров,выход первого К-Б-триггера соединен с первым входом второго элемента И, выход второго Д-триггера соединен со вторым входом второго элемента И и вторым входом элемента ИЛИ-НЕ, выход которого соединен с К-входом второго К-З-триггера, выход третьего Д-триггера соединен с третьим входом второго элемента И, выход которого соединен с З-входом второго К-З-триггера, выход которого соединен со вторым входом первого элемента И и выходом готовности декодера.кочастотный усилитель синхронизатора выполнены в виде интегральной микросхемы.5. Система волоконно-оптической связи по п. 1. отличающаяся тем, что в приемнике декодер и фазовый детектор и высокочастотный усилитель блока выделения тактовой частоты выполнены в виде интегральной микросхемы.Изобретение относится к области радиоте в частности к устройствам передачи Цифровых сигналов по волоконно-оптическим линиям связи.Известна система передачи Цифровых сигналов с использованием скремблирования по патенту 1.Однако эта система имеет недостаточное быстродействие.Наиболее близкой к заявленной является система волоконно-оптической связи, реализующая способ синхронной передачи дискретной информации в волоконно-оптических системах связи, и содержащая последовательно соединенные передатчик, волоконнооптическую линию связи и приемник,передатчик включает блок уплотнения низкочастотного потока, колер, синхронизатор и оптоэлектронный передатчик, вход блока уплотнения низкочастотного потока является информационным входом передатчика, выход блока уплотнения низкочастотного потока соединен шиной с информационным входом колера, выходы подцикловой и цикловой сиг-тхронизации колера соединены, соответственно, с входами подцикловой и цикловой синхронизации блока уплотнения низкочастотного потока, выход тактовой частоты синхронизатора соединен с входом тактовой синхронизации кодера, информационный выход колера соединен с входом оптоэлектронного передатчика, выход которого является выходом передатчика, приемник включает оптоэлектронный приемник, блок вьшеления тактовой частоты, декодер и блок разуплотнения низкочастотного потока, вход оптоэлекгронного приемника является входом приемника, выход оптоэлектронного приемника соединен с входом блока выделения тактовой частоты и информационным входом декодера, информационный выход которого соединен шиной с информационным входом блока разуплотнения низкочастотного потока, выход которого является информационным выходом приемника, выход блока выделения тактовой частоты соединен с входом тактовой синхронизации декодера, выходы подцикловой и Цикловой синхронизации декодера соединены, соотве итственно, с входами подцикловой и цикловой синхронизации блока разуплотнения низкочастотного потока, выход цикловой синхронизации декодера является выходом синхросигнала приемника, выход сбоя декодера является выходом сбоя приемника 2.Однако эта система имеет недостаточное быстродействие, т.к. темп передачи в линии связи вдвое ниже требуемой тактовой частоты передатчика и приемника.Техническим результатом заявленной системы по отношению к аналогу и прототипу является повышение быстродействия связи.Достигается это тем, что в систему волоконно-оптической связи, содержащую последовательно соединенные передатчик,волоконно-оптическую линию связи и приемник, передатчик включает блок уплотнения низкочастотного потока, колер, синхронизатор и оптоэлектронный передатчик, вход блока уплотнения низкочастотного потока является информационным входом передатчика, выход блока уплотнения низкочастотного потока соединен шиной с информационным входом колера, выходы подцикловой и цикловой синхронизации кодера соединены, соответственно, со входами подцикловой и цикловой синхронизации блока уплотнения низкочастотного потока,выход тактовой частоты синхронизатора соединен с входом тактовой синхронизации кодера, информационный выход кодера соединен с входом оптоэлектронного передатчика, выход которого является выходом передатчика, приемник включает оптоэлектронньтй приемник, блок выделения тактовой частоты, декодер и блок разуплотнения низкочастотного потока, вход оптоэлектронного приемника является входом приемника,выход оптоэлектронного приемника соединен с входом блока выделения тактовой частоты и информационным входом декодера,информационный выход которого соединен шиной с информационным входом блока разуплотнения низкочастотного потока, выход которого является информационным выходом приемника, выход блока вьшеления тактовой частоты соединен с входом тактовой синхронизации декодера, выходы подцикло 9 ву 1110 с 1вой и цикловой синхронизации декодера соВДИНСНЫ, СООТВЕТСТВСННО, С ВХОДЗМН ПОДПИкловой и цикловой синхронизации блока разуплотнения низкочастотного потока, выход цикловой синхронизации декодера является выходом синхросигнала приемника,выход сбоя декодера является выходом сбоя приемника, введены в передатчик первый и второй счетные триггеры, блок уплотнения низкочастотного потока выполнен в виде последовательно соединенных буферного регистра И коммутатора. вход подцикловой синхронизации коммутатора является входом подцикловой синхронизации блока эплотнения низкочастотного потока, входы цикловой синхронизации буферного регистра п коммутатора соединены и являются входом ЦИКЛОвой синхронизации блока уплотнения низкочастотного потока, синхронизатор выполнен в виде генератора опорной частоты,мультиплексора, частотно-фазового детектора, управляемого фильтра высокой частоты, блока стабилизации и высокочастотного усилителя, выход генератора опорной частоты соединен с первым входом мультиплексора, второй вход которого является входом внешней опорной частоты передатчика,выход мультиплексора является выходом синхронизации низкочастотного потока синхронизатора, выход частотно-фазового детектора соединен с входом блока стабилизации, выход которого соединен с управляющим входом управляемого фильтра высокой частоты, выход которого соединен с входом высокочастотного усилителя, выход которого соединен с входом управляемого фильтра высокой частоты и является выходом тактовой частоты синхронизатора, выход синхронизации низкочастотного потока синхронизатора является выходом синхронизации низкочастотного потока приемника и через первый счетный триггер соединен с первым входом частотнофазового детектора синхронизатора. выход цикловой синхронизации колера через второй счетный триггер соединен со вторым входом частотно-фазового детектора синхронизатора, в приемнике блок выделения тактовой частоты выполнен в виде фазового детектора, высокочастотного усилителя, управляемого фильтра высокой частоты, ключевого усилителя блока сканирования, переключателя и сумматора токов, первый вход фазового детектора является входом блока выделения тактовой частоты, выход фазового детектора соединен с входом ключевого усилителя, первый и второй выходы переключагеля соединены е управляющими входами соответственно, блока сканирования и ключевого усилителя, выходы которых соединены, соответственно, с первым и- вторымвходами сумматора токов, выход которого соединен с управляющим входом управляемого фильтра высокой частоты, выход последнего соединен е входом высокочастотного усилителя, выход которого является выходом блока выделения тактовой частоты и соединен с входом управляемого фильтра высокой частоты и со вторым входом фазового детектора, выход готовности декодера соединен с входом переключателя блока выделения тактовой частоты и является выходом готовности приемника, блок разуплотнения низкочастотного потока выполнен в виде последовательно соединенных коммутатора и буферного регистра, вход Цикловой синхронизации коммутатора является входом Цикловой синхронизации блока разуплотнения т-тизкочастотгтого потока, входы подцикловой синхронизации коммутатора и буферного регистра соединены с входом подцикловой синхронизации блока разуплотнения низкочастотного потока, кроме того колер передатчика выполнен в виде последовательно соединенных первого регистра сдвига, первого сумматора по модулю два. первого и второго В-триггера и первого мультиплексора, последовательно соединенных второго регистра сдвига, второго сумматора по модулю два, третьего В-триггера, второго мультиплексора и четвертого В-триггера,последовательно соединенных ключа, третьего сумматора по модулю два и пятого Е)триггера последовательно соединенных первого счетчика, второго счетчика и генератора псевдослучайной М-последовательности, и четвертого сумматора по модулю два,информационные входы первого регистра сдвига поразрядно соединены с нечетными информационными входами колера, инверсный выход пятого В-триггера соединен с последним информационным входом второго регистра сдвига, остальные информационные входы поразрядно соединены с четными входами кодера, выходы первого и второго регистров сдвига соединены, соответственно, с первым и вторым входами третьего сумматора по модулю два, выход Первой фазы генератора псевдослучайной М-последовательности соединен со вторым входом первого сумматора по модулю два, выход второй фазы генератора псевдослучайной М-последовательности соединен со вторым входом второго-сумматорапо модулю два, выход третьей фазы генера тора псевдослучайной М-последовательности соединен с первым входом четвертого сумматора по модулю два, сверхцикловый выход генератора псевдослучайной М-последовательности соединен со вторым входом четвертого сумматора по модулю два, выход которого соединен с входом ключа, выход
МПК / Метки
МПК: H04J 14/00, H01B 10/12
Метки: система, связи, волоконно-оптической
