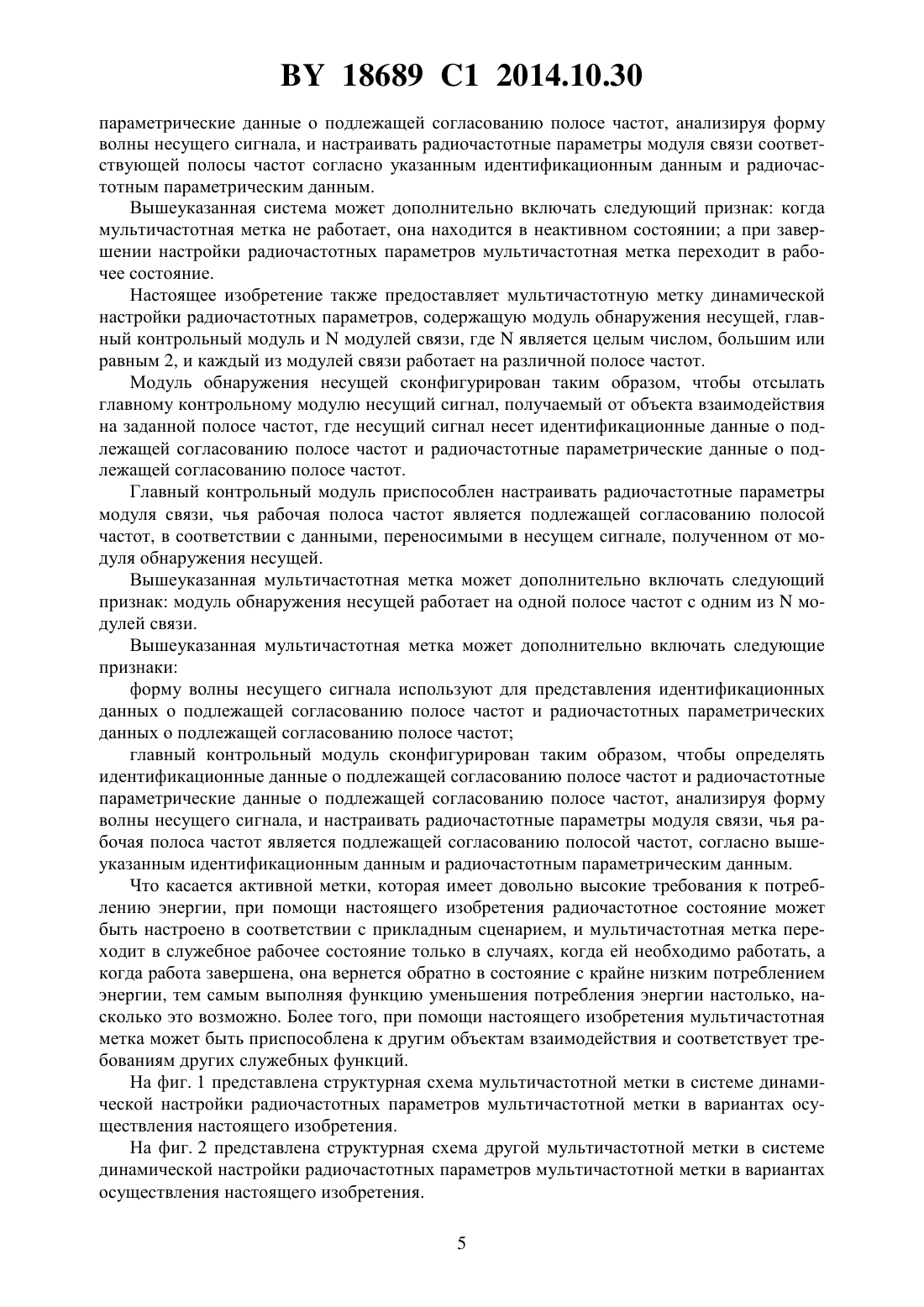

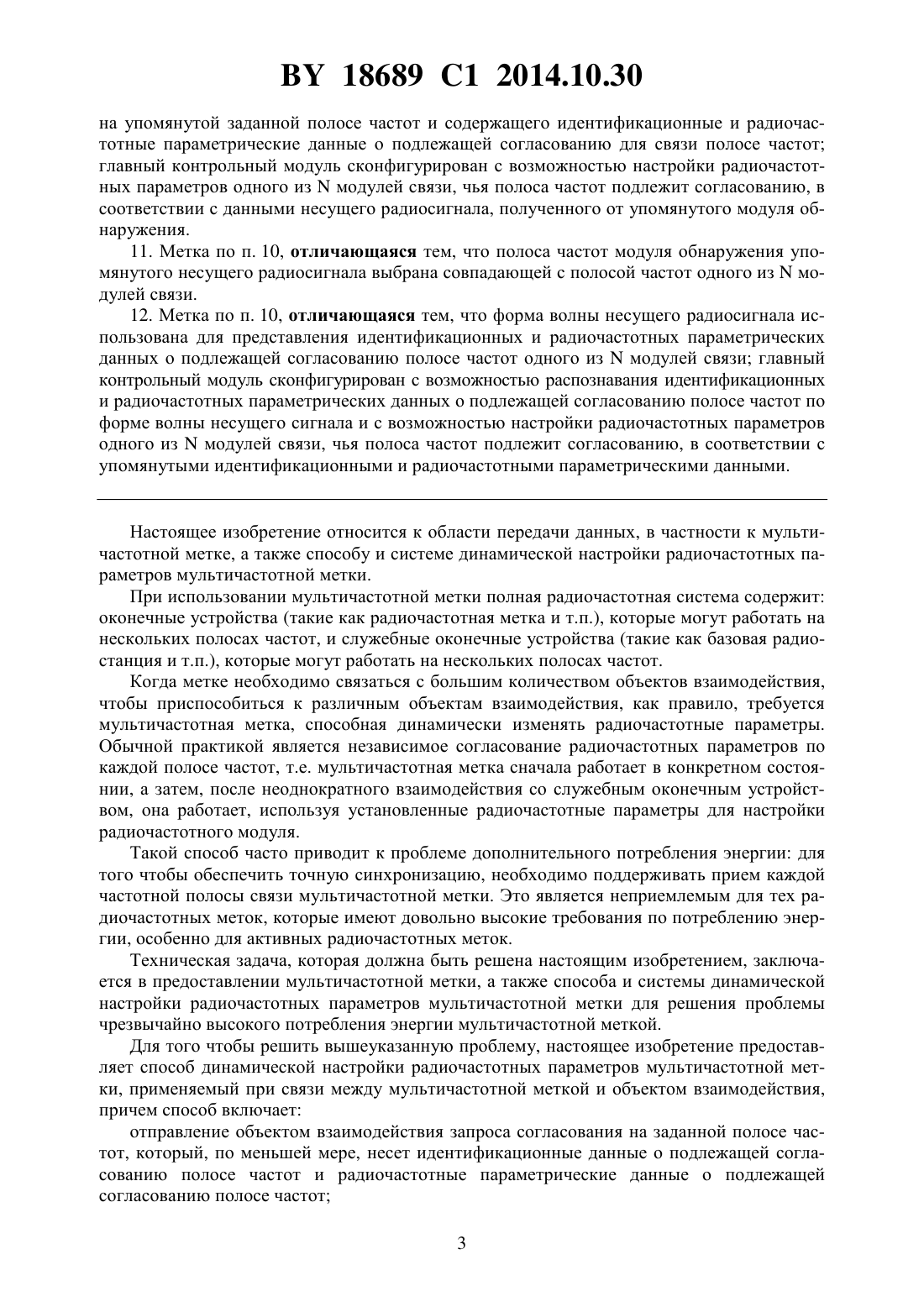

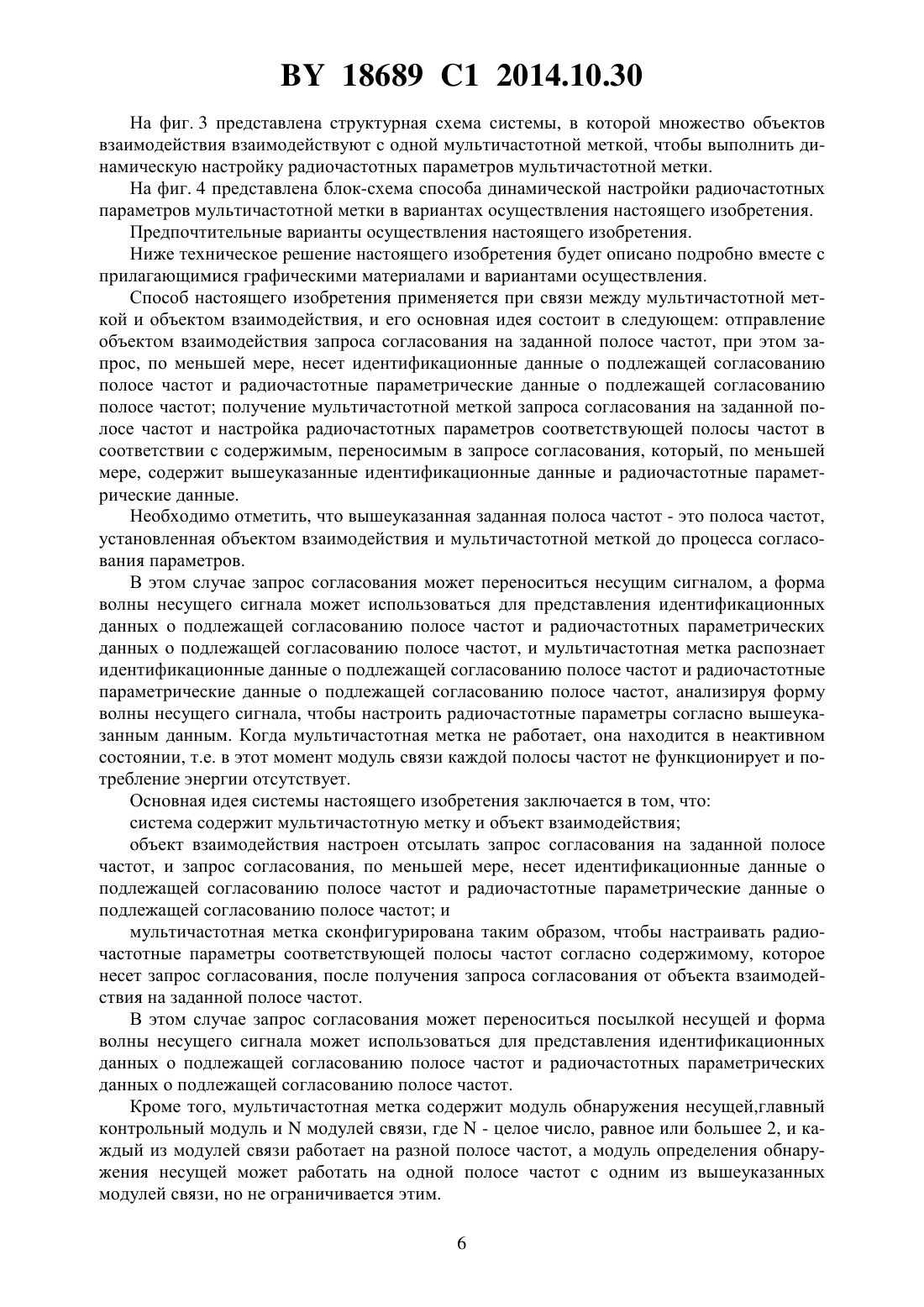

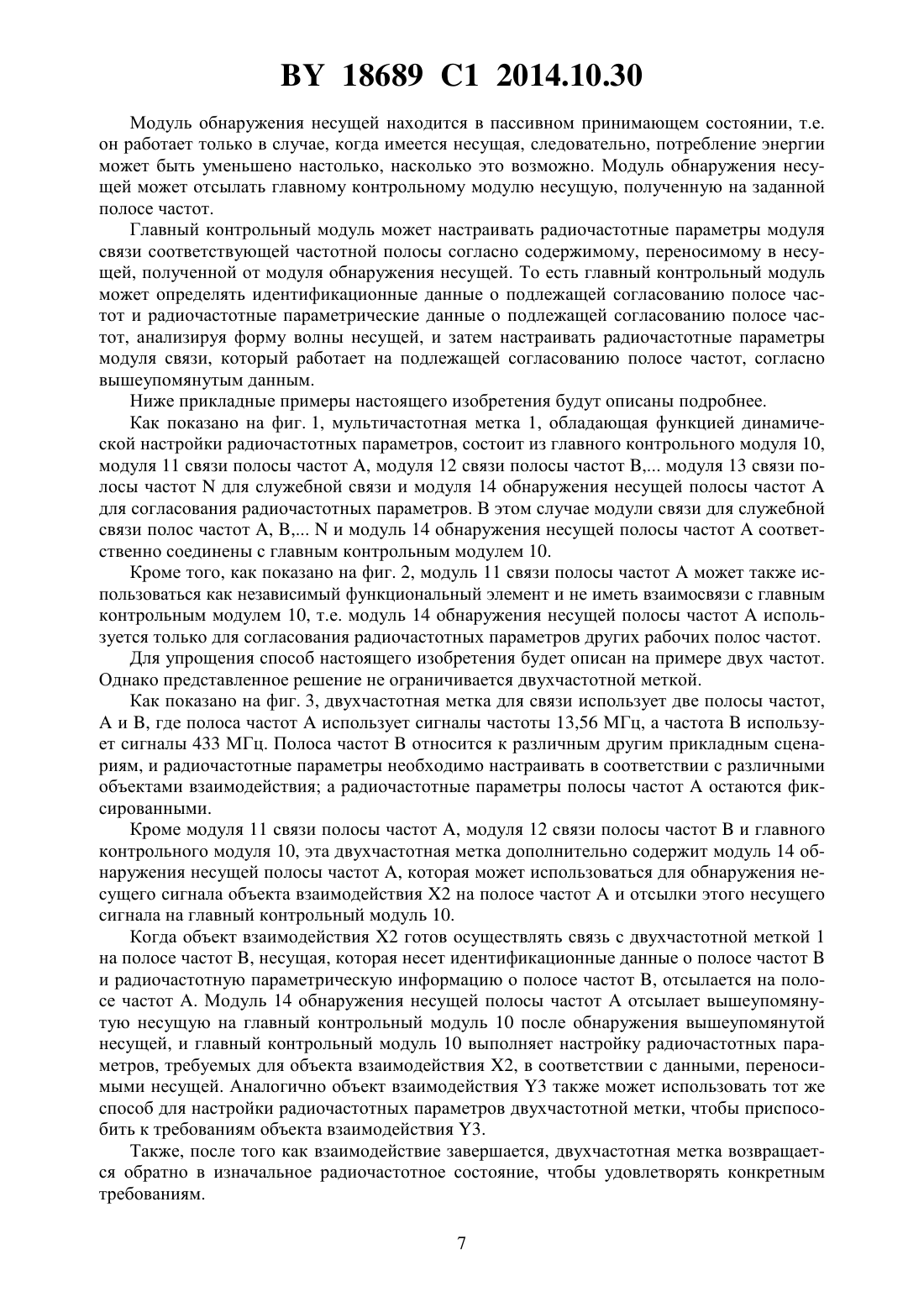

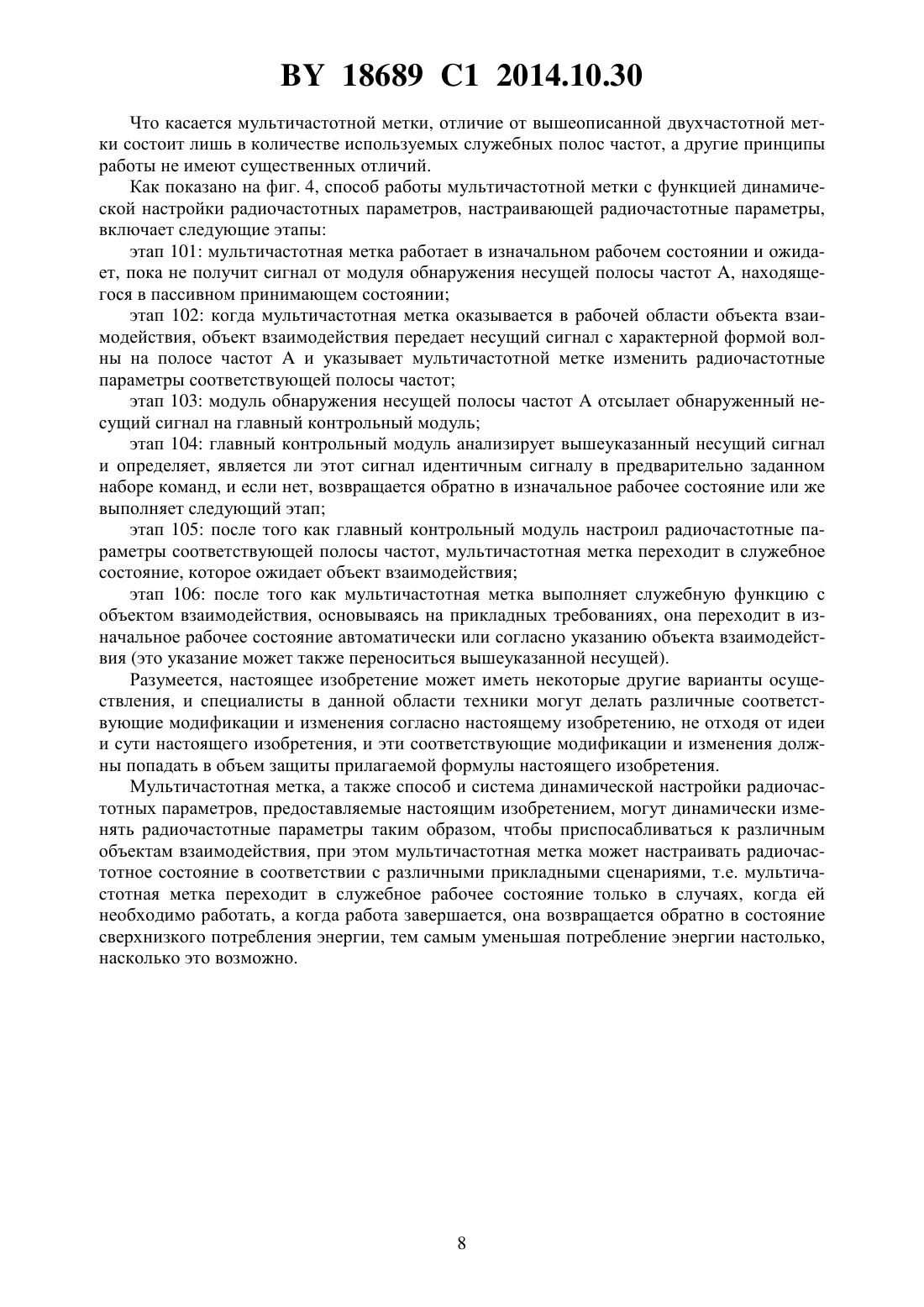

Способ и система для динамической настройки радиочастотных параметров мультичастотной метки и мультичастотная метка

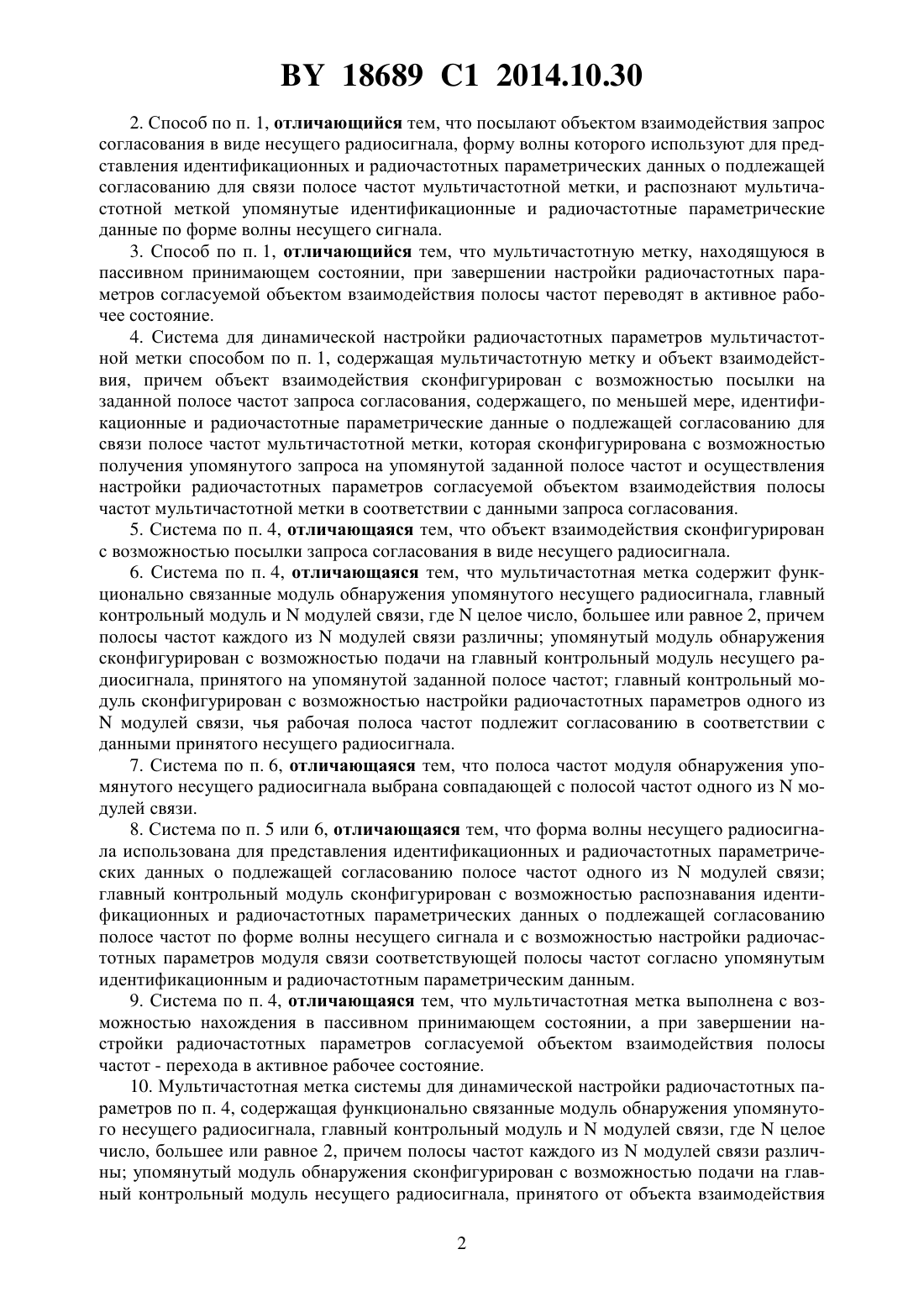

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ И СИСТЕМА ДЛЯ ДИНАМИЧЕСКОЙ НАСТРОЙКИ РАДИОЧАСТОТНЫХ ПАРАМЕТРОВ МУЛЬТИЧАСТОТНОЙ МЕТКИ И МУЛЬТИЧАСТОТНАЯ МЕТКА(57) 1. Способ динамической настройки радиочастотных параметров мультичастотной метки для осуществления радиосвязи между мультичастотной меткой и объектом взаимодействия, при котором отправляют объектом взаимодействия на заданной полосе частот запрос согласования, содержащий, по меньшей мере, идентификационные и радиочастотные параметрические данные о подлежащей согласованию для связи полосе частот мультичастотной метки получают мультичастотной меткой упомянутый запрос на упомянутой заданной полосе частот и осуществляют настройку радиочастотных параметров согласуемой объектом взаимодействия полосы частот мультичастотной метки в соответствии с данными запроса согласования. 18689 1 2014.10.30 2. Способ по п. 1, отличающийся тем, что посылают объектом взаимодействия запрос согласования в виде несущего радиосигнала, форму волны которого используют для представления идентификационных и радиочастотных параметрических данных о подлежащей согласованию для связи полосе частот мультичастотной метки, и распознают мультичастотной меткой упомянутые идентификационные и радиочастотные параметрические данные по форме волны несущего сигнала. 3. Способ по п. 1, отличающийся тем, что мультичастотную метку, находящуюся в пассивном принимающем состоянии, при завершении настройки радиочастотных параметров согласуемой объектом взаимодействия полосы частот переводят в активное рабочее состояние. 4. Система для динамической настройки радиочастотных параметров мультичастотной метки способом по п. 1, содержащая мультичастотную метку и объект взаимодействия, причем объект взаимодействия сконфигурирован с возможностью посылки на заданной полосе частот запроса согласования, содержащего, по меньшей мере, идентификационные и радиочастотные параметрические данные о подлежащей согласованию для связи полосе частот мультичастотной метки, которая сконфигурирована с возможностью получения упомянутого запроса на упомянутой заданной полосе частот и осуществления настройки радиочастотных параметров согласуемой объектом взаимодействия полосы частот мультичастотной метки в соответствии с данными запроса согласования. 5. Система по п. 4, отличающаяся тем, что объект взаимодействия сконфигурирован с возможностью посылки запроса согласования в виде несущего радиосигнала. 6. Система по п. 4, отличающаяся тем, что мультичастотная метка содержит функционально связанные модуль обнаружения упомянутого несущего радиосигнала, главный контрольный модуль имодулей связи, гдецелое число, большее или равное 2, причем полосы частот каждого измодулей связи различны упомянутый модуль обнаружения сконфигурирован с возможностью подачи на главный контрольный модуль несущего радиосигнала, принятого на упомянутой заданной полосе частот главный контрольный модуль сконфигурирован с возможностью настройки радиочастотных параметров одного измодулей связи, чья рабочая полоса частот подлежит согласованию в соответствии с данными принятого несущего радиосигнала. 7. Система по п. 6, отличающаяся тем, что полоса частот модуля обнаружения упомянутого несущего радиосигнала выбрана совпадающей с полосой частот одного измодулей связи. 8. Система по п. 5 или 6, отличающаяся тем, что форма волны несущего радиосигнала использована для представления идентификационных и радиочастотных параметрических данных о подлежащей согласованию полосе частот одного измодулей связи главный контрольный модуль сконфигурирован с возможностью распознавания идентификационных и радиочастотных параметрических данных о подлежащей согласованию полосе частот по форме волны несущего сигнала и с возможностью настройки радиочастотных параметров модуля связи соответствующей полосы частот согласно упомянутым идентификационным и радиочастотным параметрическим данным. 9. Система по п. 4, отличающаяся тем, что мультичастотная метка выполнена с возможностью нахождения в пассивном принимающем состоянии, а при завершении настройки радиочастотных параметров согласуемой объектом взаимодействия полосы частот - перехода в активное рабочее состояние. 10. Мультичастотная метка системы для динамической настройки радиочастотных параметров по п. 4, содержащая функционально связанные модуль обнаружения упомянутого несущего радиосигнала, главный контрольный модуль имодулей связи, гдецелое число, большее или равное 2, причем полосы частот каждого измодулей связи различны упомянутый модуль обнаружения сконфигурирован с возможностью подачи на главный контрольный модуль несущего радиосигнала, принятого от объекта взаимодействия 2 18689 1 2014.10.30 на упомянутой заданной полосе частот и содержащего идентификационные и радиочастотные параметрические данные о подлежащей согласованию для связи полосе частот главный контрольный модуль сконфигурирован с возможностью настройки радиочастотных параметров одного измодулей связи, чья полоса частот подлежит согласованию, в соответствии с данными несущего радиосигнала, полученного от упомянутого модуля обнаружения. 11. Метка по п. 10, отличающаяся тем, что полоса частот модуля обнаружения упомянутого несущего радиосигнала выбрана совпадающей с полосой частот одного измодулей связи. 12. Метка по п. 10, отличающаяся тем, что форма волны несущего радиосигнала использована для представления идентификационных и радиочастотных параметрических данных о подлежащей согласованию полосе частот одного измодулей связи главный контрольный модуль сконфигурирован с возможностью распознавания идентификационных и радиочастотных параметрических данных о подлежащей согласованию полосе частот по форме волны несущего сигнала и с возможностью настройки радиочастотных параметров одного измодулей связи, чья полоса частот подлежит согласованию, в соответствии с упомянутыми идентификационными и радиочастотными параметрическими данными. Настоящее изобретение относится к области передачи данных, в частности к мультичастотной метке, а также способу и системе динамической настройки радиочастотных параметров мультичастотной метки. При использовании мультичастотной метки полная радиочастотная система содержит оконечные устройства (такие как радиочастотная метка и т.п.), которые могут работать на нескольких полосах частот, и служебные оконечные устройства (такие как базовая радиостанция и т.п.), которые могут работать на нескольких полосах частот. Когда метке необходимо связаться с большим количеством объектов взаимодействия,чтобы приспособиться к различным объектам взаимодействия, как правило, требуется мультичастотная метка, способная динамически изменять радиочастотные параметры. Обычной практикой является независимое согласование радиочастотных параметров по каждой полосе частот, т.е. мультичастотная метка сначала работает в конкретном состоянии, а затем, после неоднократного взаимодействия со служебным оконечным устройством, она работает, используя установленные радиочастотные параметры для настройки радиочастотного модуля. Такой способ часто приводит к проблеме дополнительного потребления энергии для того чтобы обеспечить точную синхронизацию, необходимо поддерживать прием каждой частотной полосы связи мультичастотной метки. Это является неприемлемым для тех радиочастотных меток, которые имеют довольно высокие требования по потреблению энергии, особенно для активных радиочастотных меток. Техническая задача, которая должна быть решена настоящим изобретением, заключается в предоставлении мультичастотной метки, а также способа и системы динамической настройки радиочастотных параметров мультичастотной метки для решения проблемы чрезвычайно высокого потребления энергии мультичастотной меткой. Для того чтобы решить вышеуказанную проблему, настоящее изобретение предоставляет способ динамической настройки радиочастотных параметров мультичастотной метки, применяемый при связи между мультичастотной меткой и объектом взаимодействия,причем способ включает отправление объектом взаимодействия запроса согласования на заданной полосе частот, который, по меньшей мере, несет идентификационные данные о подлежащей согласованию полосе частот и радиочастотные параметрические данные о подлежащей согласованию полосе частот 3 18689 1 2014.10.30 получение мультичастотной меткой запроса согласования на заданной полосе частот и настройку радиочастотных параметров подлежащей согласованию полосы частот в соответствии с содержимым, переносимым в запросе согласования. На этапе отправки объектом взаимодействия запроса согласования на заданной полосе частот, при этом запрос согласования, по меньшей мере, несет идентификационные данные о подлежащей согласованию полосе частот и радиочастотные параметрические данные о подлежащей согласованию полосе частот,запрос согласования переносят несущей и форму волны несущего сигнала используют для представления идентификационных данных о подлежащей согласованию полосе частот и радиочастотных параметрических данных о подлежащей согласованию полосе частот и на этапе настройки радиочастотных параметров подлежащей согласованию полосы частот в соответствии с содержимым, переносимым в запросе согласования,мультичастотная метка распознает идентификационные данные о подлежащей согласованию полосе частот и радиочастотные параметрические данные о подлежащей согласованию полосе частот, анализируя форму волны несущего сигнала. Вышеуказанный способ может дополнительно включать следующий признак когда мультичастотная метка не работает, она находится в неактивном состоянии, а при завершении настройки радиочастотных параметров, мультичастотная метка переходит в рабочее состояние. Настоящее изобретение также предоставляет систему динамической настройки радиочастотных параметров мультичастотной метки, содержащую мультичастотную метку и объект взаимодействия, при этом объект взаимодействия сконфигурирован таким образом, чтобы отсылать запрос согласования на заданной полосе частот, и запрос согласования, по меньшей мере, несет идентификационные данные о подлежащей согласованию полосе частот и радиочастотные параметрические данные о подлежащей согласованию полосе частот мультичастотная метка сконфигурирована таким образом, чтобы получать запрос согласования на заданной полосе частот и настраивать радиочастотные параметры подлежащей согласованию полосы частот согласно содержимому, переносимому в запросе согласования. Вышеуказанная система может дополнительно включать следующий признак объект взаимодействия используют для переноса запроса согласования посредством отсылаемого несущего сигнала. Вышеуказанная система может дополнительно включать следующие признаки мультичастотная метка содержит модуль обнаружения несущей, главный контрольный модуль имодулей связи, гдеявляется целым числом, большим или равным 2, и каждый из модулей связи работает на различной полосе частот модуль обнаружения несущей сконфигурирован таким образом, чтобы отсылать главному контрольному модулю несущий сигнал, получаемый на заданной полосе частот главный контрольный модуль сконфигурирован таким образом, чтобы настраивать радиочастотные параметры модуля связи, чья рабочая полоса частот является подлежащей согласованию полосой частот в соответствии с содержимым, переносимым в несущем сигнале, полученном от модуля обнаружения несущей. Вышеуказанная система может дополнительно включать следующий признак модуль обнаружения несущей работает на одной полосе частот с одним измодулей связи. Вышеуказанная система может дополнительно включать следующие признаки форму волны несущего сигнала используют для представления идентификационных данных о подлежащей согласованию полосе частот и радиочастотных параметрических данных о подлежащей согласованию полосе частот главный контрольный модуль сконфигурирован таким образом, чтобы определять идентификационные данные о подлежащей согласованию полосе частот и радиочастотные 4 18689 1 2014.10.30 параметрические данные о подлежащей согласованию полосе частот, анализируя форму волны несущего сигнала, и настраивать радиочастотные параметры модуля связи соответствующей полосы частот согласно указанным идентификационным данным и радиочастотным параметрическим данным. Вышеуказанная система может дополнительно включать следующий признак когда мультичастотная метка не работает, она находится в неактивном состоянии а при завершении настройки радиочастотных параметров мультичастотная метка переходит в рабочее состояние. Настоящее изобретение также предоставляет мультичастотную метку динамической настройки радиочастотных параметров, содержащую модуль обнаружения несущей, главный контрольный модуль имодулей связи, гдеявляется целым числом, большим или равным 2, и каждый из модулей связи работает на различной полосе частот. Модуль обнаружения несущей сконфигурирован таким образом, чтобы отсылать главному контрольному модулю несущий сигнал, получаемый от объекта взаимодействия на заданной полосе частот, где несущий сигнал несет идентификационные данные о подлежащей согласованию полосе частот и радиочастотные параметрические данные о подлежащей согласованию полосе частот. Главный контрольный модуль приспособлен настраивать радиочастотные параметры модуля связи, чья рабочая полоса частот является подлежащей согласованию полосой частот, в соответствии с данными, переносимыми в несущем сигнале, полученном от модуля обнаружения несущей. Вышеуказанная мультичастотная метка может дополнительно включать следующий признак модуль обнаружения несущей работает на одной полосе частот с одним измодулей связи. Вышеуказанная мультичастотная метка может дополнительно включать следующие признаки форму волны несущего сигнала используют для представления идентификационных данных о подлежащей согласованию полосе частот и радиочастотных параметрических данных о подлежащей согласованию полосе частот главный контрольный модуль сконфигурирован таким образом, чтобы определять идентификационные данные о подлежащей согласованию полосе частот и радиочастотные параметрические данные о подлежащей согласованию полосе частот, анализируя форму волны несущего сигнала, и настраивать радиочастотные параметры модуля связи, чья рабочая полоса частот является подлежащей согласованию полосой частот, согласно вышеуказанным идентификационным данным и радиочастотным параметрическим данным. Что касается активной метки, которая имеет довольно высокие требования к потреблению энергии, при помощи настоящего изобретения радиочастотное состояние может быть настроено в соответствии с прикладным сценарием, и мультичастотная метка переходит в служебное рабочее состояние только в случаях, когда ей необходимо работать, а когда работа завершена, она вернется обратно в состояние с крайне низким потреблением энергии, тем самым выполняя функцию уменьшения потребления энергии настолько, насколько это возможно. Более того, при помощи настоящего изобретения мультичастотная метка может быть приспособлена к другим объектам взаимодействия и соответствует требованиям других служебных функций. На фиг. 1 представлена структурная схема мультичастотной метки в системе динамической настройки радиочастотных параметров мультичастотной метки в вариантах осуществления настоящего изобретения. На фиг. 2 представлена структурная схема другой мультичастотной метки в системе динамической настройки радиочастотных параметров мультичастотной метки в вариантах осуществления настоящего изобретения. 5 18689 1 2014.10.30 На фиг. 3 представлена структурная схема системы, в которой множество объектов взаимодействия взаимодействуют с одной мультичастотной меткой, чтобы выполнить динамическую настройку радиочастотных параметров мультичастотной метки. На фиг. 4 представлена блок-схема способа динамической настройки радиочастотных параметров мультичастотной метки в вариантах осуществления настоящего изобретения. Предпочтительные варианты осуществления настоящего изобретения. Ниже техническое решение настоящего изобретения будет описано подробно вместе с прилагающимися графическими материалами и вариантами осуществления. Способ настоящего изобретения применяется при связи между мультичастотной меткой и объектом взаимодействия, и его основная идея состоит в следующем отправление объектом взаимодействия запроса согласования на заданной полосе частот, при этом запрос, по меньшей мере, несет идентификационные данные о подлежащей согласованию полосе частот и радиочастотные параметрические данные о подлежащей согласованию полосе частот получение мультичастотной меткой запроса согласования на заданной полосе частот и настройка радиочастотных параметров соответствующей полосы частот в соответствии с содержимым, переносимым в запросе согласования, который, по меньшей мере, содержит вышеуказанные идентификационные данные и радиочастотные параметрические данные. Необходимо отметить, что вышеуказанная заданная полоса частот - это полоса частот,установленная объектом взаимодействия и мультичастотной меткой до процесса согласования параметров. В этом случае запрос согласования может переноситься несущим сигналом, а форма волны несущего сигнала может использоваться для представления идентификационных данных о подлежащей согласованию полосе частот и радиочастотных параметрических данных о подлежащей согласованию полосе частот, и мультичастотная метка распознает идентификационные данные о подлежащей согласованию полосе частот и радиочастотные параметрические данные о подлежащей согласованию полосе частот, анализируя форму волны несущего сигнала, чтобы настроить радиочастотные параметры согласно вышеуказанным данным. Когда мультичастотная метка не работает, она находится в неактивном состоянии, т.е. в этот момент модуль связи каждой полосы частот не функционирует и потребление энергии отсутствует. Основная идея системы настоящего изобретения заключается в том, что система содержит мультичастотную метку и объект взаимодействия объект взаимодействия настроен отсылать запрос согласования на заданной полосе частот, и запрос согласования, по меньшей мере, несет идентификационные данные о подлежащей согласованию полосе частот и радиочастотные параметрические данные о подлежащей согласованию полосе частот и мультичастотная метка сконфигурирована таким образом, чтобы настраивать радиочастотные параметры соответствующей полосы частот согласно содержимому, которое несет запрос согласования, после получения запроса согласования от объекта взаимодействия на заданной полосе частот. В этом случае запрос согласования может переноситься посылкой несущей и форма волны несущего сигнала может использоваться для представления идентификационных данных о подлежащей согласованию полосе частот и радиочастотных параметрических данных о подлежащей согласованию полосе частот. Кроме того, мультичастотная метка содержит модуль обнаружения несущей,главный контрольный модуль имодулей связи, где- целое число, равное или большее 2, и каждый из модулей связи работает на разной полосе частот, а модуль определения обнаружения несущей может работать на одной полосе частот с одним из вышеуказанных модулей связи, но не ограничивается этим. 6 18689 1 2014.10.30 Модуль обнаружения несущей находится в пассивном принимающем состоянии, т.е. он работает только в случае, когда имеется несущая, следовательно, потребление энергии может быть уменьшено настолько, насколько это возможно. Модуль обнаружения несущей может отсылать главному контрольному модулю несущую, полученную на заданной полосе частот. Главный контрольный модуль может настраивать радиочастотные параметры модуля связи соответствующей частотной полосы согласно содержимому, переносимому в несущей, полученной от модуля обнаружения несущей. То есть главный контрольный модуль может определять идентификационные данные о подлежащей согласованию полосе частот и радиочастотные параметрические данные о подлежащей согласованию полосе частот, анализируя форму волны несущей, и затем настраивать радиочастотные параметры модуля связи, который работает на подлежащей согласованию полосе частот, согласно вышеупомянутым данным. Ниже прикладные примеры настоящего изобретения будут описаны подробнее. Как показано на фиг. 1, мультичастотная метка 1, обладающая функцией динамической настройки радиочастотных параметров, состоит из главного контрольного модуля 10,модуля 11 связи полосы частот , модуля 12 связи полосы частот , модуля 13 связи полосы частотдля служебной связи и модуля 14 обнаружения несущей полосы частотдля согласования радиочастотных параметров. В этом случае модули связи для служебной связи полос частот , ,и модуль 14 обнаружения несущей полосы частотсоответственно соединены с главным контрольным модулем 10. Кроме того, как показано на фиг. 2, модуль 11 связи полосы частотможет также использоваться как независимый функциональный элемент и не иметь взаимосвязи с главным контрольным модулем 10, т.е. модуль 14 обнаружения несущей полосы частотиспользуется только для согласования радиочастотных параметров других рабочих полос частот. Для упрощения способ настоящего изобретения будет описан на примере двух частот. Однако представленное решение не ограничивается двухчастотной меткой. Как показано на фиг. 3, двухчастотная метка для связи использует две полосы частот, и , где полоса частотиспользует сигналы частоты 13,56 МГц, а частотаиспользует сигналы 433 МГц. Полоса частототносится к различным другим прикладным сценариям, и радиочастотные параметры необходимо настраивать в соответствии с различными объектами взаимодействия а радиочастотные параметры полосы частотостаются фиксированными. Кроме модуля 11 связи полосы частот , модуля 12 связи полосы частоти главного контрольного модуля 10, эта двухчастотная метка дополнительно содержит модуль 14 обнаружения несущей полосы частот , которая может использоваться для обнаружения несущего сигнала объекта взаимодействия 2 на полосе частоти отсылки этого несущего сигнала на главный контрольный модуль 10. Когда объект взаимодействия 2 готов осуществлять связь с двухчастотной меткой 1 на полосе частот , несущая, которая несет идентификационные данные о полосе частоти радиочастотную параметрическую информацию о полосе частот , отсылается на полосе частот . Модуль 14 обнаружения несущей полосы частототсылает вышеупомянутую несущую на главный контрольный модуль 10 после обнаружения вышеупомянутой несущей, и главный контрольный модуль 10 выполняет настройку радиочастотных параметров, требуемых для объекта взаимодействия 2, в соответствии с данными, переносимыми несущей. Аналогично объект взаимодействия 3 также может использовать тот же способ для настройки радиочастотных параметров двухчастотной метки, чтобы приспособить к требованиям объекта взаимодействия 3. Также, после того как взаимодействие завершается, двухчастотная метка возвращается обратно в изначальное радиочастотное состояние, чтобы удовлетворять конкретным требованиям. 7 18689 1 2014.10.30 Что касается мультичастотной метки, отличие от вышеописанной двухчастотной метки состоит лишь в количестве используемых служебных полос частот, а другие принципы работы не имеют существенных отличий. Как показано на фиг. 4, способ работы мультичастотной метки с функцией динамической настройки радиочастотных параметров, настраивающей радиочастотные параметры,включает следующие этапы этап 101 мультичастотная метка работает в изначальном рабочем состоянии и ожидает, пока не получит сигнал от модуля обнаружения несущей полосы частот , находящегося в пассивном принимающем состоянии этап 102 когда мультичастотная метка оказывается в рабочей области объекта взаимодействия, объект взаимодействия передает несущий сигнал с характерной формой волны на полосе частоти указывает мультичастотной метке изменить радиочастотные параметры соответствующей полосы частот этап 103 модуль обнаружения несущей полосы частототсылает обнаруженный несущий сигнал на главный контрольный модуль этап 104 главный контрольный модуль анализирует вышеуказанный несущий сигнал и определяет, является ли этот сигнал идентичным сигналу в предварительно заданном наборе команд, и если нет, возвращается обратно в изначальное рабочее состояние или же выполняет следующий этап этап 105 после того как главный контрольный модуль настроил радиочастотные параметры соответствующей полосы частот, мультичастотная метка переходит в служебное состояние, которое ожидает объект взаимодействия этап 106 после того как мультичастотная метка выполняет служебную функцию с объектом взаимодействия, основываясь на прикладных требованиях, она переходит в изначальное рабочее состояние автоматически или согласно указанию объекта взаимодействия (это указание может также переноситься вышеуказанной несущей). Разумеется, настоящее изобретение может иметь некоторые другие варианты осуществления, и специалисты в данной области техники могут делать различные соответствующие модификации и изменения согласно настоящему изобретению, не отходя от идеи и сути настоящего изобретения, и эти соответствующие модификации и изменения должны попадать в объем защиты прилагаемой формулы настоящего изобретения. Мультичастотная метка, а также способ и система динамической настройки радиочастотных параметров, предоставляемые настоящим изобретением, могут динамически изменять радиочастотные параметры таким образом, чтобы приспосабливаться к различным объектам взаимодействия, при этом мультичастотная метка может настраивать радиочастотное состояние в соответствии с различными прикладными сценариями, т.е. мультичастотная метка переходит в служебное рабочее состояние только в случаях, когда ей необходимо работать, а когда работа завершается, она возвращается обратно в состояние сверхнизкого потребления энергии, тем самым уменьшая потребление энергии настолько,насколько это возможно. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 10
