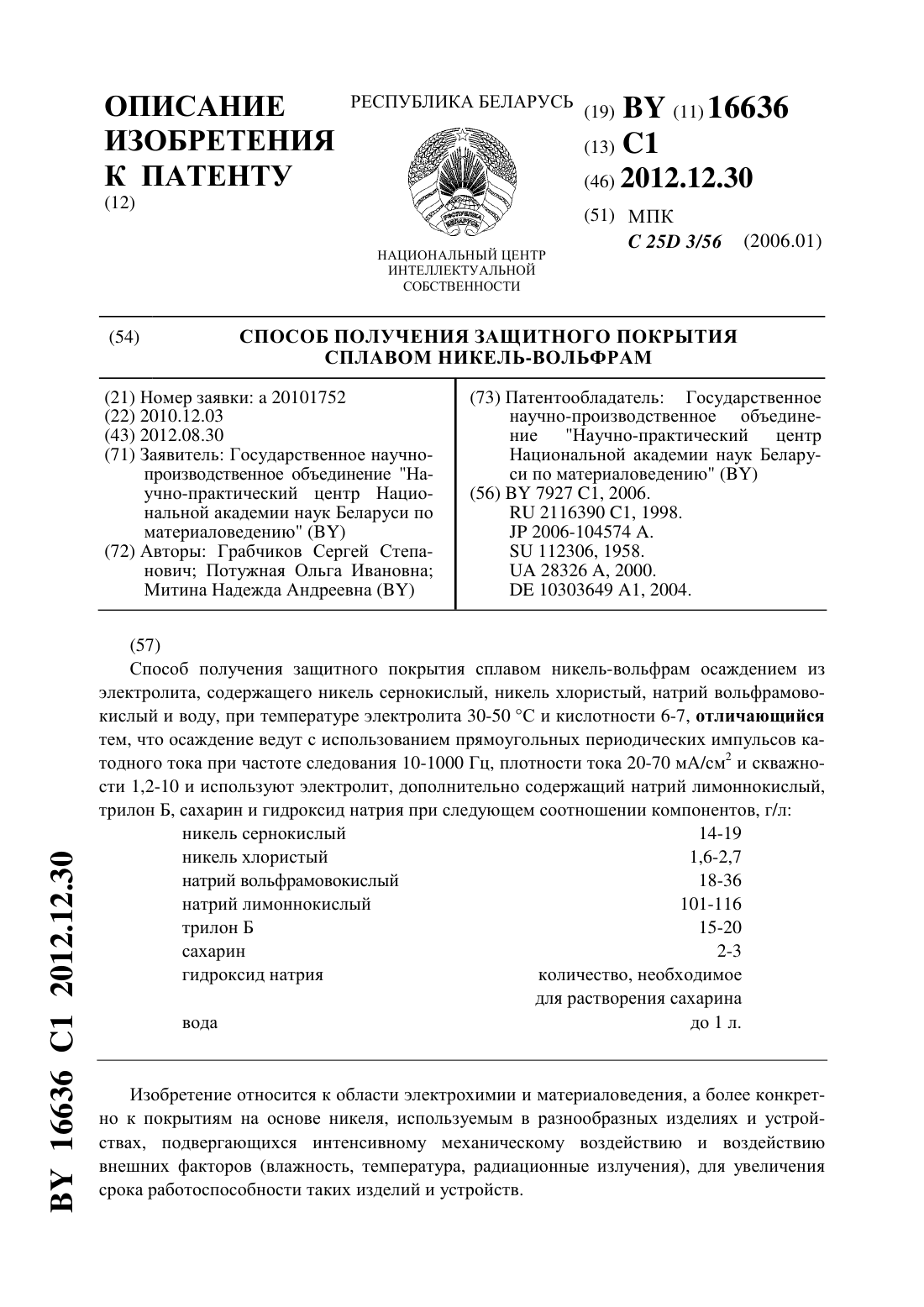

Грабчиков Сергей Степанович

Номер патента: 16636

Опубликовано: 30.12.2012

Авторы: Грабчиков Сергей Степанович, Потужная Ольга Ивановна, Митина Надежда Андреевна

МПК: C25D 3/56

Метки: никель-вольфрам, покрытия, способ, получения, сплавом, защитного

Текст:

...натрия количество, необходимое для растворения сахарина вода до 1 л. Сущность изобретения заключается в том, что определены режимы импульсного электролиза, которые позволяют формировать однородные аморфные покрытия сплавов с более высоким содержанием вольфрама (до 62,6 вес. ), обладающие улучшенными прочностными и экранирующими характеристиками. Заявляемый новый по качественным и количественным параметрам способ осаждения обладает...

Номер патента: 11843

Опубликовано: 30.04.2009

Авторы: Сосновская Людмила Борисовна, Шарапа Татьяна Евгеньевна, Грабчиков Сергей Степанович

МПК: H01Q 17/00, H05K 9/00, H01F 10/10...

Метки: электромагнитный, многослойный, экран

Текст:

...О 45 Н 2 О пока образовавшийся белый творожистый осадок не растворится. Взвешенные соли 95 г Ыа 2 НРО 4 Н 2 О и 25 г КЫаС 4 Н 4 О 4 Н 2 О растворяют в полученном растворе и доводят его до 1 л. После корректирования рН электролита до 8,0 с помощью 25 раствора серной кислоты его фильтруют через фильтровальную бумагу типа синяя лента.Осаждение медного слоя ведут при температуре 36 С и плотности тока ДК 5 мА/см 2 и Да 5 мА/см 2. Отношение...

Номер патента: 11368

Опубликовано: 30.12.2008

Авторы: Потужная Ольга Ивановна, Грабчиков Сергей Степанович

МПК: C25D 3/56, C25D 5/00

Метки: пленки, сплава, способ, кобальт-фосфор, магнитомягкой, аморфной, получения

Текст:

...с размерами в плоскости пленки от нескольких 100 А до 1000 А, перпендикулярно плоскости пленки - до нескольких мкм 6. Данный тип микроструктуры не позволяет достигнуть высоких магнитомягких характеристик.Положительный эффект достигается за счет того, что полученные по предлагаемому способу пленки сплавов кобальт-фосфор обладают более высокооднородной сеточной микроструктурой по сравнению со структурой прототипа.На фиг. 1 представлены...

Номер патента: 7927

Опубликовано: 30.04.2006

Авторы: Сосновская Людмила Борисовна, Грабчиков Сергей Степанович, Яскович Александр Михайлович

МПК: C25D 3/56

Метки: электролит, покрытия, сплавом, никель-вольфрам, способ, получения, защитного

Текст:

...объемных напряжений, зарождению дефектов, появлению и распространению трещин. Следует также отметить, что АМС системы металл-металл обладают более высокими прочностными свойствами и термической стабильностью по сравнению с АМС системы металл-металлоид 5.Покрытия никель-вольфрам, полученные из электролита по способу 4 (прототип),обладают мелкодисперсной структурой (размер зерен 0,1-0,3 мкм), а при высоких концентрациях вольфрама (более...
