F01D — Машины или двигатели необъёмного вытеснения, например паровые турбины

Номер патента: 13384

Опубликовано: 30.06.2010

Авторы: Тимошпольский Владимир Исаакович, Хаимов Вячеслав Аркадьевич, Воронов Евгений Олегович, Сорокин Владимир Николаевич, Кащеев Владимир Петрович, Кащеева Ольга Владимировна, Полетаев Эдуард Иванович

МПК: F01D 1/00

Метки: турбины, среднего, цилиндр, паровой, давления

Текст:

...на две части, кроме того, непроницаемая перегородка может быть выполнена шероховатой. Установка непроницаемой перегородки в камере паровпуска, кроме увеличения КПД за счет исключения потери кинетической энергии при столкновении потоков пара и устранения микроколебаний передней части вала из-за плавного ввода пара в проточную часть ЦСД, приводит к столкновению абразивных твердых частиц с ней, чем частично разбивает их на более мелкие...

Номер патента: 12897

Опубликовано: 28.02.2010

Авторы: Сорокин Владимир Николаевич, Тимошпольский Владимир Исаакович, Кащеева Ольга Владимировна, Воронов Евгений Олегович, Хаимов Вячеслав Аркадьевич, Полетаев Эдуард Иванович, Кащеев Владимир Петрович

МПК: F01D 1/02

Метки: работы, паровой, закритических, способ, параметров, турбины

Текст:

...абразивного износа элементов проточной части ЦСД, реализуют тем, что потоки подогретого пара направляют на непроницаемую перегородку, установленную в камере паровпуска ЦСД-1 между входными отверстиями патрубков. Установка непроницаемой перегородки-пластины, кроме увеличения КПД за счет исключения потери кинетической энергии при столкновении потоков пара и устранения микроколебаний передней части вала из-за плавного ввода пара в проточную...

Номер патента: 10828

Опубликовано: 30.06.2008

Автор: Манкевич Эдуард Александрович

МПК: E02B 9/00, F01D 15/00

Метки: передачи, вращательного, турбины, тепловой, способ, электрогенератору, движения

Текст:

...указанный электрогенератор. Описанный способ поясняется чертежом, где на фигуре изображена схема передачи вращательного движения тепловой турбины электрогенератору. Способ осуществляется следующим образом. РТ в виде пара (газа, парогаза) от источника его генерирования 1 по паропроводу 2 подводят к турбине 3, энергией которого раскручивается ее рабочий орган и связанный с ним рабочий орган высокооборотного генератора 4 напорного потока...

Номер патента: U 4203

Опубликовано: 28.02.2008

Авторы: Хаимов Вячеслав Аркадьевич, Кащеева Ольга Владимировна, Тимошпольский Владимир Исаакович, Сорокин Владимир Николаевич, Озерец Александр Владимирович, Кащеев Владимир Петрович, Воронов Евгений Олегович, Полетаев Эдуард Иванович

МПК: F01D 1/00

Метки: среднего, цилиндр, паровой, турбины, давления

Текст:

...соединенным через сепаратор с полостью меньшего давления, на торце обечайки установлено кольцо, внутренний диаметр которого соответствует периферийному диаметру лопаток направляющего аппарата первой ступени, а зазор между его торцом и торцом направляющего аппарата больше зазора между кольцом и бандажом рабочих лопаток, на наружной поверхности кольца и обечайки выполнена кольцевая канавка, при этом камера паровпуска имеет корпус, два...

Номер патента: 9963

Опубликовано: 30.12.2007

Авторы: Карнаухов Юрий Йосифович, Марченко Андрей Петрович, Петросянц Вартан Андроникович, Самойленко Дмитрий Евгеньевич

МПК: F01D 17/00, F04D 27/00

Метки: турбины, центростремительной, аппаратом, способ, регулирования, безлопаточным, направляющим

Текст:

...так как из него не выявляется совокупность существенных признаков и их влияние на достигаемый технический результат. Это позволяет сделать вывод о соответствии заявляемого способа критерию изобретательский уровень. Заявляемый способ регулирования центростремительной турбины с безлопаточным направляющим аппаратом может быть многократно использован в производстве радиально-осевых и диагональных турбин с получением ожидаемого технического...

Номер патента: 8847

Опубликовано: 28.02.2007

Авторы: Кащеева Ольга Владимировна, Воронов Евгений Олегович, Кащеев Владимир Петрович, Шкода Артем Николаевич, Сорокин Владимир Николаевич

МПК: F22G 5/12, F01D 25/10, F01D 25/12...

Метки: паротурбинной, нестационарных, режимах, управления, способ, установкой

Текст:

...при пуске из холодного состояния пар, по мере прохождения уплотнения, охлаждается и при определенных условиях может сконденсироваться. От влагипроисходит эрозия концевых лабиринтных уплотнений б. Влага в проточной части турбины вызывает эрозионный износ рабочих лопаток, уменьшение КПД турбины. Поэтому пар даже на выходе из уплотнений ЦНД в проточную часть ЦНД должен быть слегка перегреть 1 м над пограничной кривой (хотя бы на 3-5 С)....

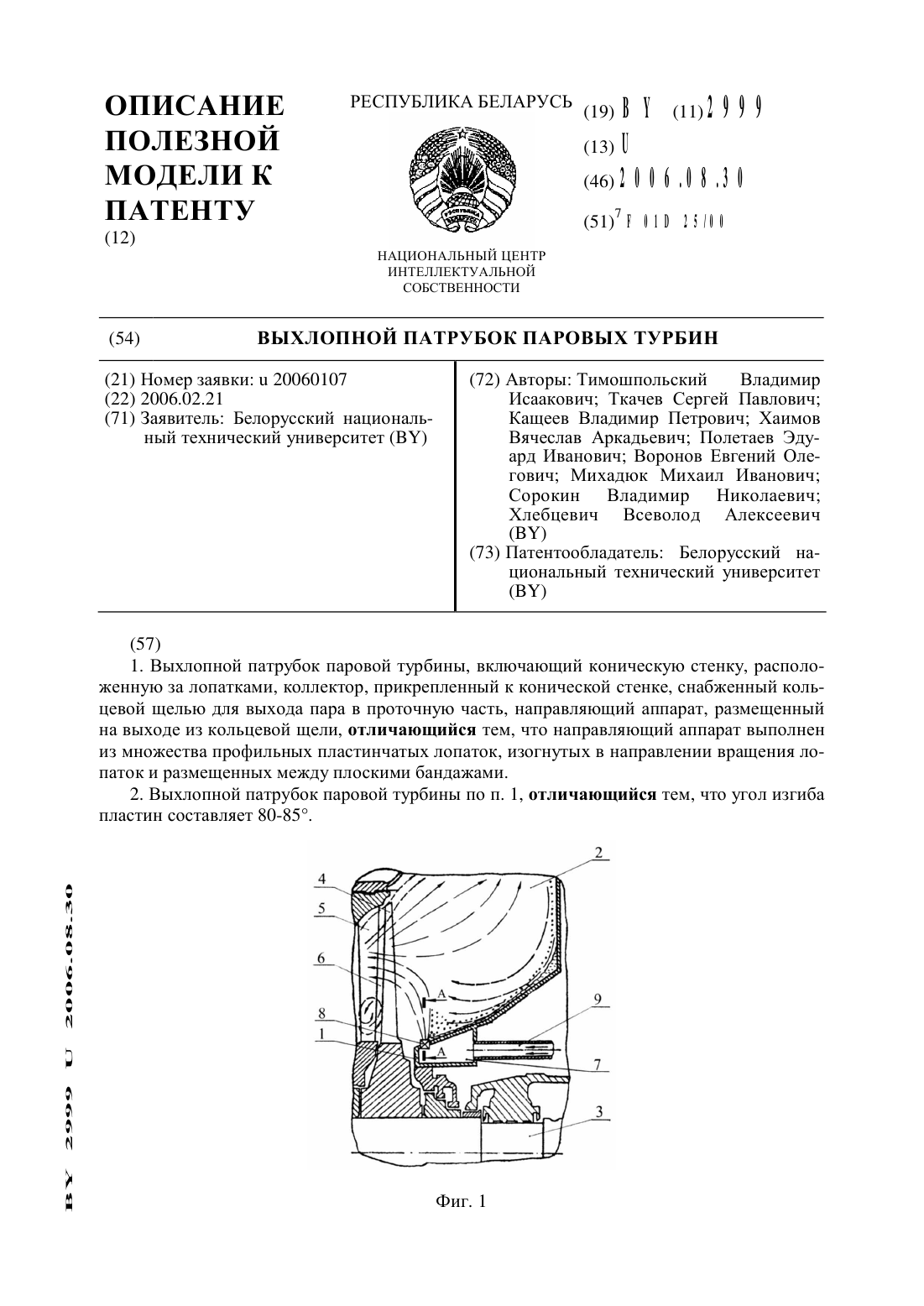

Номер патента: U 2999

Опубликовано: 30.08.2006

Авторы: Полетаев Эдуард Иванович, Тимошпольский Владимир Исаакович, Ткачев Сергей Павлович, Михадюк Михаил Иванович, Хаимов Вячеслав Аркадьевич, Хлебцевич Всеволод Алексеевич, Кащеев Владимир Петрович, Сорокин Владимир Николаевич, Воронов Евгений Олегович

МПК: F01D 25/00

Метки: патрубок, паровых, выхлопной, турбин

Текст:

...чертежом И описанием конкретного, но не ограничивающего настоящей полезной модели, варианта выполнения И прилагаемым чертежом.На фиг. 1 изображено устройство, реализующее полезную модель (продольный разрез).На фиг. 2 показано поперечное сечение по А-А по фиг. 1 направляющего аппарата вь 1 хлопного патрубка паровой турбины.Устройство заградительного охлаждения 1 расположено в вь 1 хлопном патрубке 2 цилиндра низкого давления. ЦНД имеет...

Номер патента: 8094

Опубликовано: 30.06.2006

Авторы: Хаимов Вячеслав Аркадьевич, Сорокин Владимир Николаевич, Воронов Евгений Олегович, Кащеев Владимир Петрович

МПК: F01D 25/14, F01D 25/12, F01D 25/30...

Метки: цилиндра, турбин, заградительного, выхлопной, способ, охлаждения, части, низкого, паровых, давления

Текст:

...движущаяся вдоль стенок, должны быть раздроблены на капли размером порядка 10 мкм. Необходимо совершить работу, идущую на образование новой поверхности конденсата (преодоление силы поверхностного натяжения), работу дробления. Для этого кольцевой охлаждающей струе необходимо сообщить определенную кинетическую энергию. Ее величина зависит от конкретных условий. Как известно, она прямо пропорциональна квадрату скорости. Но увеличивать...

Номер патента: U 1901

Опубликовано: 30.06.2005

Автор: Спагар Игорь Николаевич

МПК: F01D 5/14

Метки: одновенечная, рабочая, турбины, решетка, активная, парогазовой

Текст:

...части межлопаточных каналов. На диффузорном участке межлопаточных каналов растет толщина пограничного слоя потока рабочего тела, что приводит к отрыву потока от спинки лопатки и завихрениям потока и вызывает дополнительный расход энергии основного потока рабочего тела, что снижает к.п.д.Задача полезной модели состоит в повышении к.п.д. путем достижения технического результата, заключающегося в устранении завихрений и отрыва потока...

Номер патента: 4558

Опубликовано: 30.06.2002

Авторы: Курт Форк, Франк Крутемайер

МПК: F01D 17/00, H02P 9/00

Метки: турбина-генератор, системы, осуществления, регулирования, способа, устройство, способ

Текст:

...задача согласно изобретению решается средствами для связи, по меньшей мере, двух частичных регулирующих воздействий, которые вместе образуют первое регулирующее воздействие для исполнительного звена турбины, причем одно частичное регулирующее воздействиеотведено из опорной величины для образования второго регулирующего воздействия для исполнительного звена возбудителя. В целесообразном выполнении устройства регулирования оно содержит...

Номер патента: 18

Опубликовано: 30.05.1994

Авторы: Житин Владлен Иванович, Яковлев В. К.

МПК: F01D 5/22

Метки: паровой, турбины, лопаток, колеса, бандаж, рабочих

Текст:

...паровых турбин. Бандаж содержит бандажную ленту, в которой вдоль средних линий тока рабочей среды в межпоПЭТОЧНЫККЭИЭДЭХ ВЫПОЛНЕНЫ СКВОЗНЫВ ОТ верстия. способствующие за счет образования струй рабочего тела удалению подбандажных отложений. 2 ил.При работе турбины под бандажной лентой 2 происходит отложение окислов металлов. солей и пр. (см. пр. В. фиг. 2). При наличии в бандажной ленте 2 отверстий 4 при градиенте давления рабочей среды....
