C22C 38/44 — с молибденом или вольфрамом

Номер патента: 18273

Опубликовано: 30.06.2014

Авторы: Афанасьев Сергей Николаевич, Карась Андрей Николаевич, Дудецкая Лариса Романовна, Емельянович Игорь Вячеславович

МПК: C22C 38/06, C22C 38/04, C22C 38/02...

Метки: сталь, литейная, штамповая

Текст:

...отсутствии в ней эвтектических карбидов данного элемента, образовании в процессе кристаллизации и фазовых превращений стали в твердом состоянии дисперсных тугоплавких соединений ниобия с углеродом, играющих роль центров кристаллизации при формировании аустенитного зерна 7-9 баллов, а также блокирующих их рост. За счет формирования наследственно мелкозернистой структуры,которая сохраняется как при термической, так и при деформационной...

Номер патента: 18268

Опубликовано: 30.06.2014

Авторы: Емельянович Игорь Вячеславович, Дудецкая Лариса Романовна, Карась Андрей Николаевич, Лебедев Александр Николаевич, Глушаков Андрей Николаевич

МПК: C22C 38/04, C22C 38/02, C22C 38/06...

Метки: сталь

Текст:

...повышаются предел текучести, ударная вязкость стали и твердость цементованного слоя на контролируемой глубине. При содержании ниобия менее 0,02 мас.его введение в сталь малоэффективно, при содержании выше 0,04 мас.начинается снижение ударной вязкости и происходит неадекватное получаемому техническому эффекту удорожание стали. Для обеспечения мелкозернистой структуры слитков, формирующейся при кристаллизации жидкого металла, в сталь вводится...

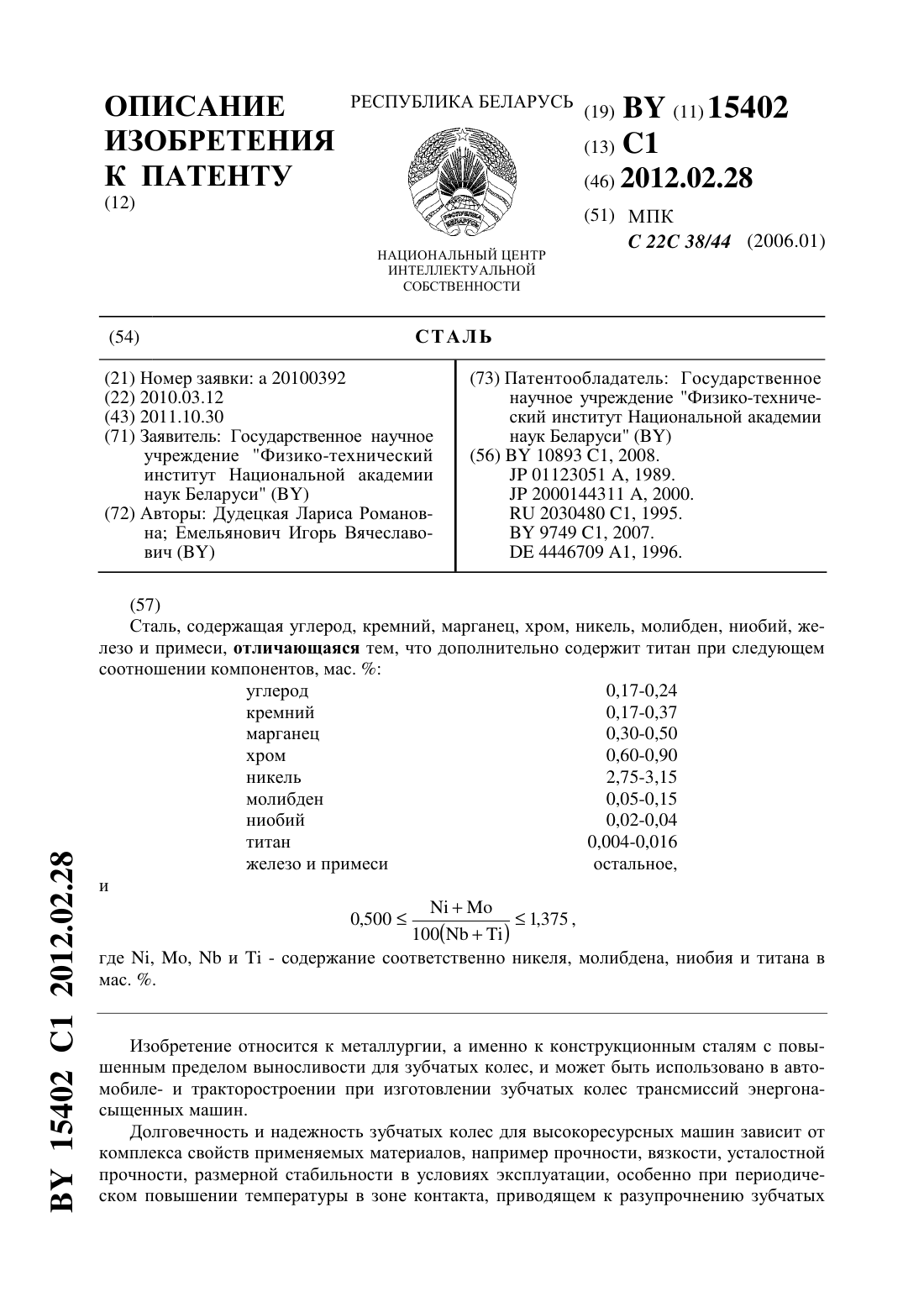

Номер патента: 15402

Опубликовано: 28.02.2012

Авторы: Дудецкая Лариса Романовна, Емельянович Игорь Вячеславович

МПК: C22C 38/44

Метки: сталь

Текст:

...обрабатываемости деталей из стали, легированной молибденом. Титан по своему влиянию на структуру и свойства стали дополняет ниобий, позволяя не увеличивать его содержание выше 0,04 мас. . Преимуществом титана является достижение необходимого положительного влияния на размеры зерна, формирующегося в стали при термической и химико-термической обработке, при малых концентрациях. При содержании титана менее 0,004 мас.эффект измельчения структуры...

Номер патента: 13979

Опубликовано: 28.02.2011

Автор: Федулов Владимир Николаевич

МПК: C22C 38/46, C22C 38/44

Метки: сталь, инструментальная

Текст:

...мас.углерод 0,65-0,75 кремний 0,60-0,90,марганец 0,50-0,80,хром 1,00-1,45,никель 1,50-1,80 молибден 0,15-0,30,ванадий 0,06-0,15,железо остальное. В табл. 1 приведены результаты выплавки апробированных сталей при проведении исследований, а в табл. 2 - механические свойства заготовок 50125 мм сталей после термического упрочнения закалка с нагревом при 900 С, выдержка 1 ч, охлаждение в маслеотпуск, всех этих сталей в той же...

Номер патента: 13783

Опубликовано: 30.12.2010

Автор: Федулов Владимир Николаевич

МПК: C22C 38/46, C22C 38/44

Метки: сталь, инструментальная

Текст:

...в той же последовательности. Таблица 1 Содержание легирующих элементов, мас.п/п 1 (аналог) 0,89 0,26 0,35 1,71 0,15 0,1 0,1 96,44 2 (прототип) 0,91 1,55 0,35 1,1 0,18 0,11 0,05 95,75 3 0,95 0,6 0,8 1,75 0,6 0,2 0,06 95,04 4 0,85 1,2 0,7 1,4 0,9 0,3 0,15 94,50 5 0,89 0,88 0,5 1,69 0,69 0,15 0,11 95,09 6 0,80 1,35 0,36 1,27 1,12 0,1 0,24 94,76 7 1,13 0,36 0,93 1,2 0,39 0,38 0,04 95,57 Таблица 2 Значение механических и других свойств, не менее...

Номер патента: 13742

Опубликовано: 30.10.2010

Авторы: Моисеенко Владимир Иванович, Шкатуло Наталья Дмитриевна, Кураш Валентин Станиславович, Мариев Павел Лукьянович, Гацуро Владимир Михайлович, Папковский Петр Иванович

МПК: C22C 38/44

Метки: литейная, сталь

Текст:

...Увеличение содержания хрома более 0,8 приводит к потере пластичности из-за образования карбидов. Медь улучшает свариваемость, повышает прочность, пластические свойства и ударную вязкость материала. При сварке стали, имеющей в своем составе медь, при сравнительно низком содержании углерода не наблюдается подкалки в зоне термического влияния. Никель способствует повышению прочности и вязкости стали, снижение содержания никеля менее 0,4...

Номер патента: 9749

Опубликовано: 30.10.2007

Авторы: Харитончик Дмитрий Иванович, Шишко Сергей Александрович, Мариев Павел Лукьянович, Папковский Петр Иванович, Шкатуло Наталья Дмитриевна, Моисеенко Владимир Иванович

МПК: C21D 9/32, C21D 1/78, C22C 38/44...

Метки: изготовления, зубчатых, колес, способ

Текст:

...техническому решению используют сталь, содержащую углерод, кремний, марганец, никель, алюминий,ванадий, молибден, хром и железо при следующем соотношении компонентов, мас.углерод 0,17-0,22 кремний 0,07-0,37 марганец 0,4-0,6 никель 3,9-4,2 алюминий 0,8-1,2 ванадий 0,1-0,15 молибден 0,4-0,6 хром 0,4-0,6 железо остальное,заготовку получают путем центробежного электрошлакового литья с добавлением в нее бескремниевой комплексной лигатуры с...

Номер патента: 8655

Опубликовано: 30.12.2006

Автор: Федулов Владимир Николаевич

МПК: C22C 38/44

Метки: инструментальная, сталь

Текст:

...Повышение теплостойкости вызвано тем, что в новой стали можно повысить температуру нагрева при закалке в масло до 96 О-1 ОООС вместо 85086 ОС для прототипа и получить более легированный троостит (перлит) закалки, что при последующем отпуске (56 О-58 ОС) за счет вторичного твердения обеспечивает значительное повышение твердости перлита отпуска (основы).Одновременно высокая износостойкость при повышенных температурах обеспечивается...
