Устройство для изготовления подкожной капсулы

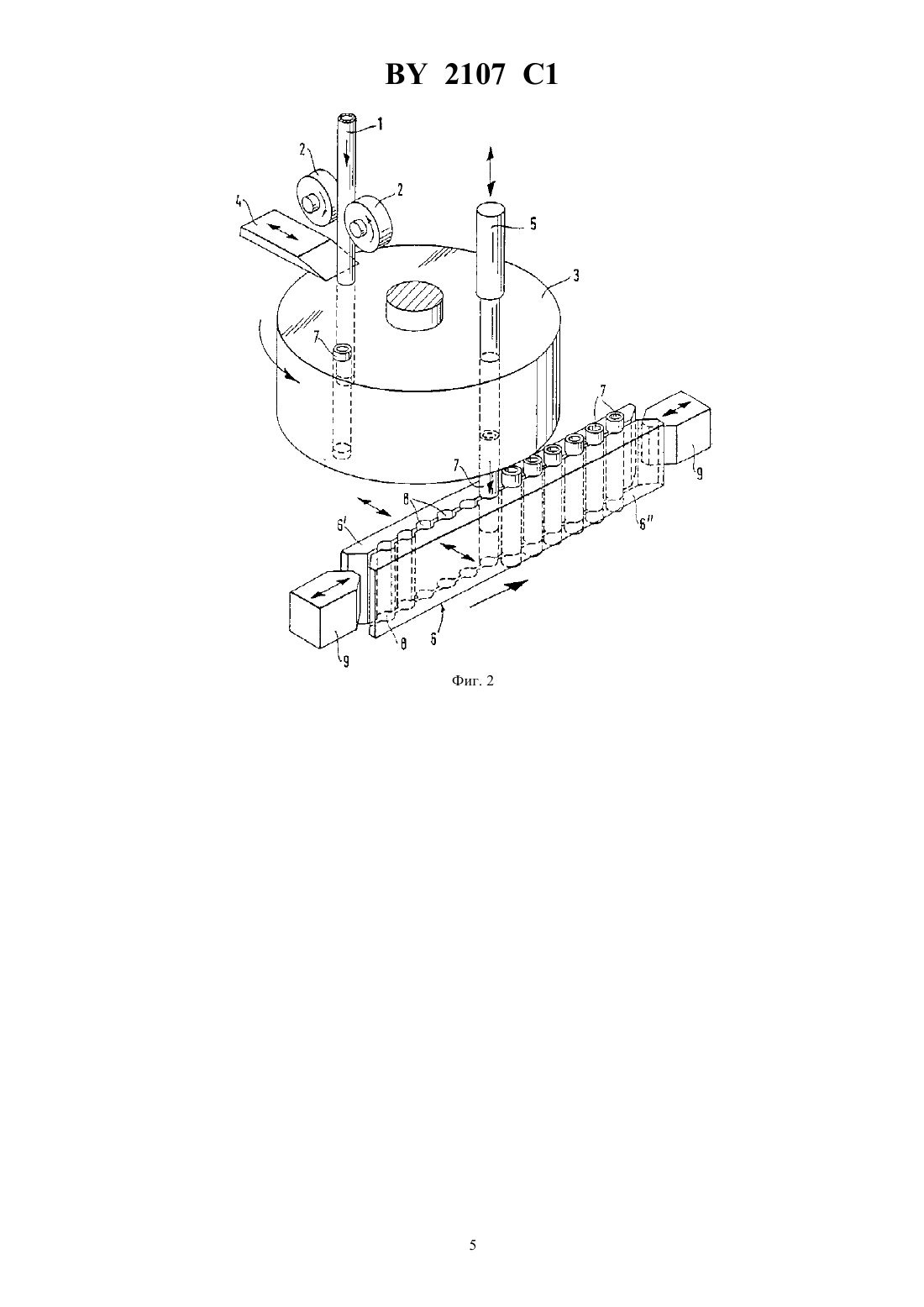

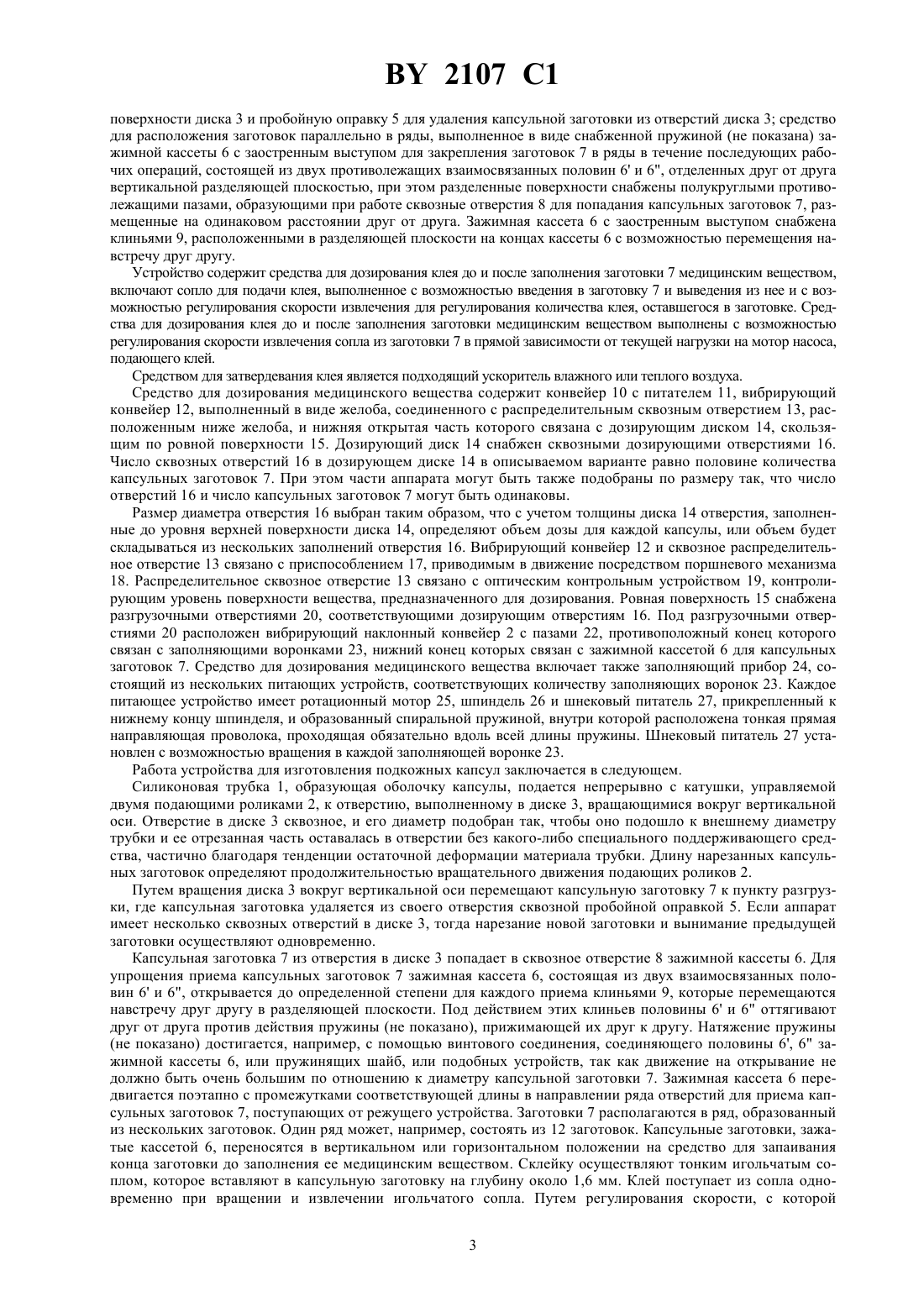

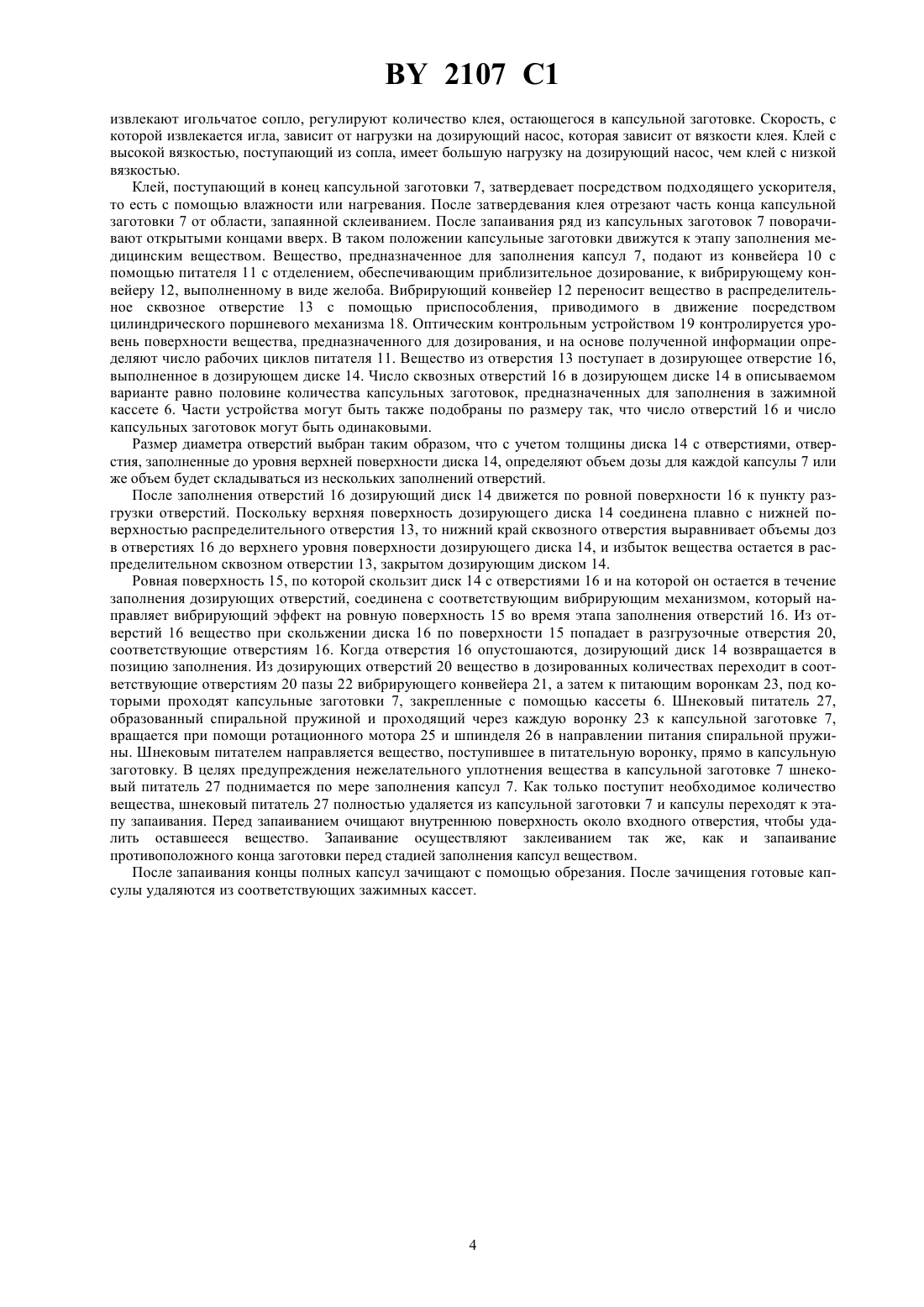

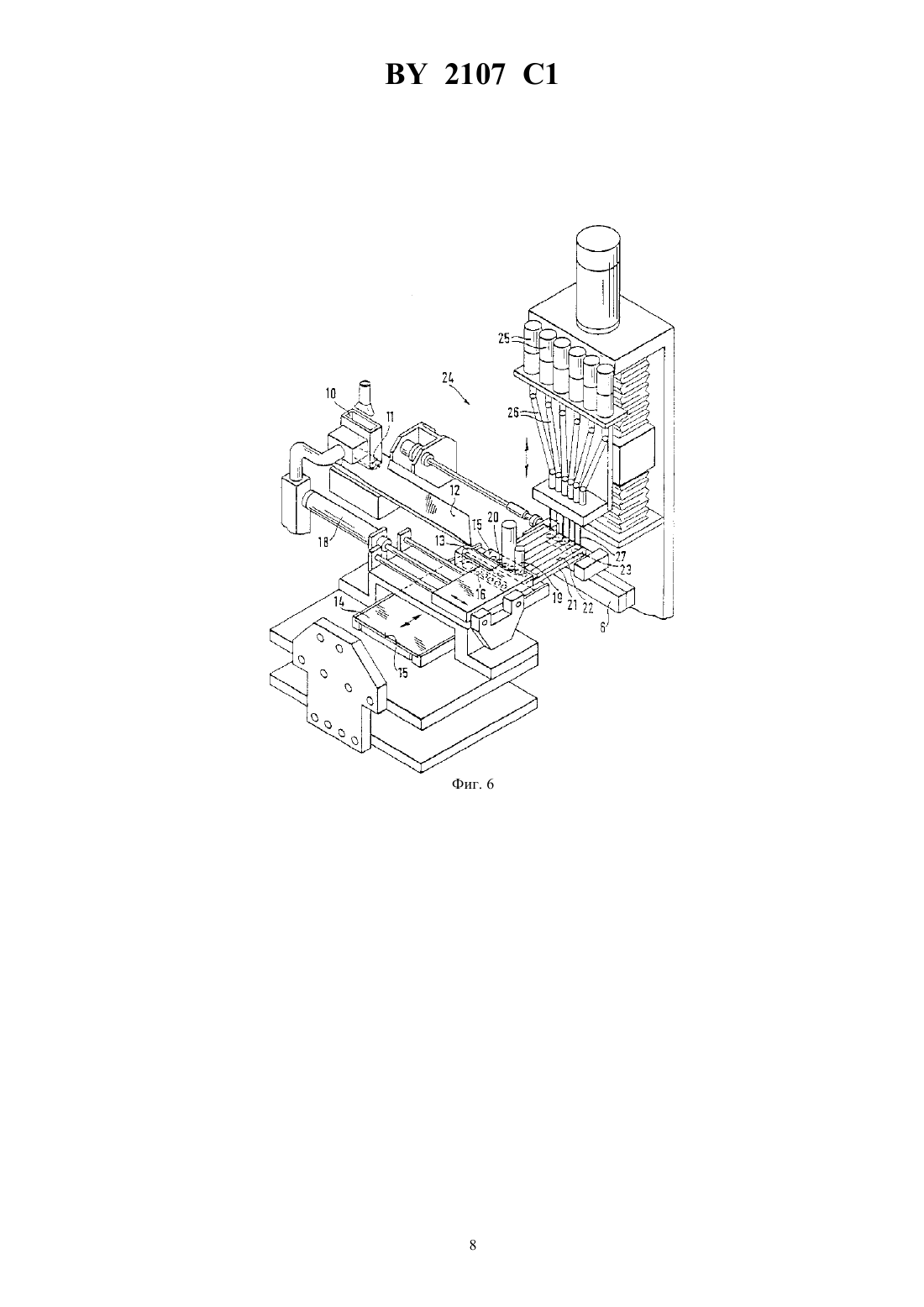

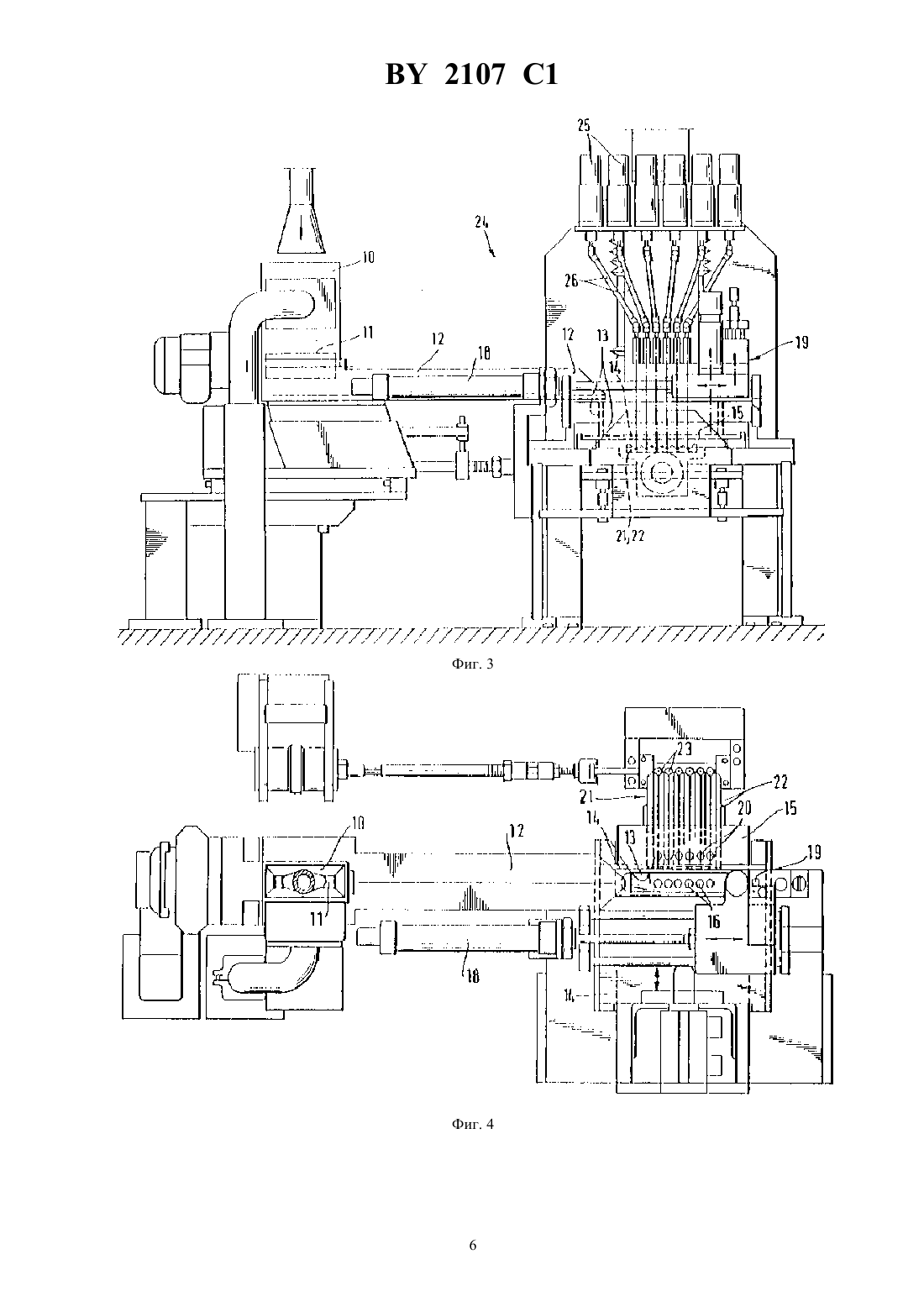

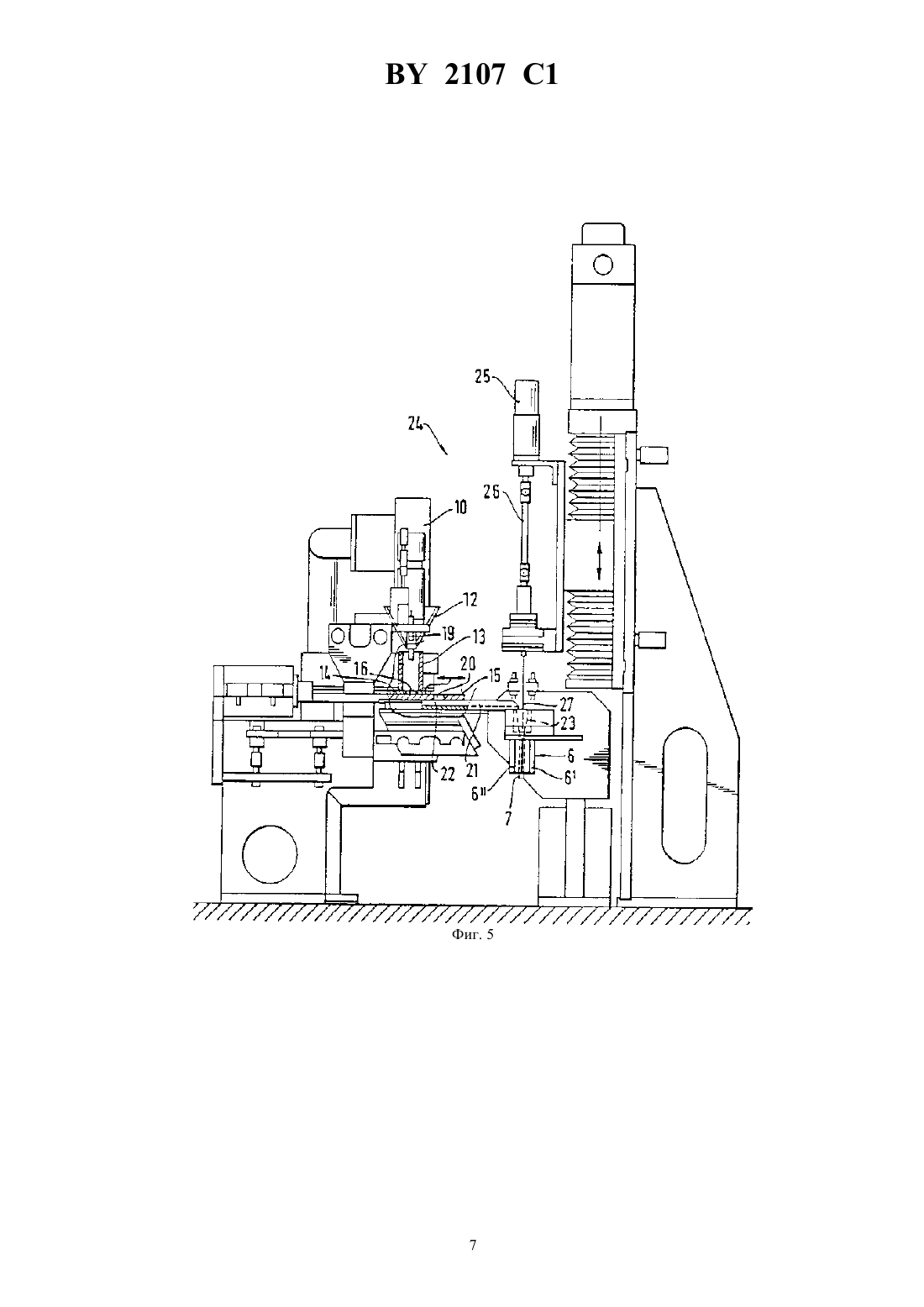

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ ПОДКОЖНОЙ КАПСУЛЫ(57) Устройство для изготовления подкожной капсулы, содержащее последовательно установленные в порядке выполнения технологических операций режущее средство для нарезания из трубки заготовок определенной длины,средство для расположения заготовок параллельно в ряды, содержащее зажимную кассету с заостренными выступами для закрепления заготовок в ряды в течение последующих рабочих операций, средство для дозирования медицинского вещества в каждую заготовку, средство для дозирования клея для запаивания конца заготовки после заполнения ее медицинским веществом и средство для затвердевания клея, отличающееся тем, что в него введены средство для дозирования клея для запаивания конца заготовки до заполнения ее медицинским веществом,средство для затвердевания клея и средство для поворота зажимной кассеты для обеспечения вертикальной ориентации заготовок открытым концом вверх, при этом средство для дозирования медицинского вещества выполнено в виде диска с дозирующими отверстиями, установленного с возможностью скольжения по гладкой поверхности, и включает средство для направления отдельных доз медицинского вещества к питателю, снабженному спиральной пружиной, выполненной с возможностью вращения для введения в заготовку и выведение из нее. 2. Устройство по п.1, отличающееся тем, что средства для дозирования клея до и после заполнения заготовки медицинским веществом включают сопло для подачи клея, выполненное с возможностью введения в заготовку и выведения из нее и с возможностью регулирования скорости извлечения для регулирования количества клея, оставшегося в заготовке. 3. Устройство по п.2, отличающееся тем, что средства для дозирования клея до и после заполнения заготовки медицинским веществом выполнены с возможностью регулирования скорости извлечения сопла из заготовки в прямой зависимости от текущей нагрузки на мотор насоса, подающего клей. 4. Устройство по п.1, отличающееся тем, что в него введено средство для обрезания заклеенных концов заготовок в пределах участка, запаянного клеем. 2107 1 Настоящее изобретение относится к области медицинской техники, а именно к устройству для изготовления капсул, наполненных медицинским веществом, главным образом в виде порошка, эти капсулы предназначены для имплантации под кожу, через стенки капсул медицинское вещество попадает в систему кровообращения. Применяются капсулы, например, при дозировке гормонов, особенно противозачаточных гормонов, а также веществ группы антабуса. Проблема дозировки противозачаточных гормонов состоит в том, что имеется небольшое количество гормона, которое должно быть точно разделено на порошкообразные дозы в маленьких капсулах. Количество вещества, поступающего из капсулы, пропорционально количеству вещества в капсуле и, следовательно, для обеспечения правильного и во всех случаях верно заданного выделения капсулы должны содержать точно такое же количество вещества. В указанном гормональном применении допустимые предельные значения составляют 5, такую точность чрезвычайно трудно достигнуть при использовании известного способа дозирования вручную. Способ дозирования вручную является, естественно, также очень дорогостоящим этапом в производстве капсул из-за большой потребности в рабочей силе. Известно устройство для изготовления подкожной капсулы, содержащее последовательно установленные в порядке выполнения технологических операций режущее средство для нарезания из трубки заготовок определенной длины, средство для расположения заготовок параллельно в ряды, содержащее зажимную кассету с заостренными выступами для закрепления заготовок в ряды в течение последующих рабочих операций,средство для дозирования медицинского вещества в каждую заготовку, средство для дозирования клея для запаивания конца заготовки после заполнения ее медицинским веществом и средство для затвердевания клея 1. Однако в указанном устройстве отсутствует ряд средств, обеспечивающих полную автоматизацию процесса изготовления подкожной капсулы, что в значительной степени влияет на качество капсул. В основу изобретения поставлена задача создания устройства для изготовления подкожной капсулы,обеспечивающего полную автоматизацию процесса изготовления подкожной капсулы и высокое качество самой капсулы. Поставленная задача решается тем, что в устройство для изготовления подкожной капсулы, содержащее последовательно установленные в порядке выполнения технологических операций режущее средство для нарезания из трубки заготовок определенной длины, средство для расположения заготовок параллельно в ряды, содержащее зажимную кассету с заостренными выступами для закрепления заготовок в ряды в течение последующих рабочих операций,средство для дозирования медицинского вещества в каждую заготовку, средство для дозирования клея для запаивания конца заготовки после заполнения ее медицинским веществом и средство для затвердевания клея, согласно изобретению, в него введены средство для дозирования клея для запаивания конца заготовки до заполнения ее медицинским веществом, средство для затвердевания клея и средство для поворота зажимной кассеты для обеспечения вертикальной ориентации заготовок открытым концом вверх, при этом средство для дозирования медицинского вещества выполнено в виде диска с дозирующими отверстиями, установленного с возможностью скольжения по гладкой поверхности, и включает средство для направления отдельных доз медицинского вещества к питателю, снабженному спиральной пружиной, выполненной с возможностью вращения для введения в заготовку и выведения из нее. Средства для дозирования клея до и после заполнения заготовки медицинским веществом включают сопло для подачи клея, выполненное с возможностью введения в заготовку и выведения из нее и с возможностью регулирования скорости извлечения для регулирования количества клея, оставшегося в заготовке. Средства для дозирования клея до и после заполнения заготовки медицинским веществом выполнены с возможностью регулирования скорости извлечения сопла из заготовки в прямой зависимости от текущей нагрузки на мотор насоса, подающего клей. Устройство снабжено средством для обрезания заклеенных концов заготовок в пределах участка, запаянного клеем. Это обеспечивает полную автоматизацию процесса изготовления подкожных капсул, что в дальнейшем влияет на качество подкожных капсул, содержащих медицинское вещество. На фиг.1 изображена принципиальная схема производственного процесса согласно изобретению фиг.2 - представлен вариант исполнения аппарата для нарезания капсульных заготовок и их размещение в обрабатываемых единых рядах фиг.3 - изображен дозирующий и заполняющий аппарат, вид спереди фиг.4 иллюстрирует дозирующий и заполняющий аппарат, вид сверху фиг.5 показывает дозирующий и заполняющий аппарат, вид сбоку в направлении процесса вперед фиг.6 представляет дозирующий и заполняющий аппарат в аксонометрии фиг.7 показывает упрощенную схему процесса согласно фиг.6, и фиг.8 иллюстрирует увеличенную деталь питающих воронок. Устройство для изготовления подкожной капсулы содержит последовательно установленные в порядке выполнения технологических операций подающие силиконовую трубку 1 ролики 2 к режущему средству, содержащему вращающийся диск 3 с отверстиями, режущее устройство 4 для отрезания трубки 1 до уровня верхней 2 2107 1 поверхности диска 3 и пробойную оправку 5 для удаления капсульной заготовки из отверстий диска 3 средство для расположения заготовок параллельно в ряды, выполненное в виде снабженной пружиной (не показана) зажимной кассеты 6 с заостренным выступом для закрепления заготовок 7 в ряды в течение последующих рабочих операций, состоящей из двух противолежащих взаимосвязанных половин 6 и 6, отделенных друг от друга вертикальной разделяющей плоскостью, при этом разделенные поверхности снабжены полукруглыми противолежащими пазами, образующими при работе сквозные отверстия 8 для попадания капсульных заготовок 7, размещенные на одинаковом расстоянии друг от друга. Зажимная кассета 6 с заостренным выступом снабжена клиньями 9, расположенными в разделяющей плоскости на концах кассеты 6 с возможностью перемещения навстречу друг другу. Устройство содержит средства для дозирования клея до и после заполнения заготовки 7 медицинским веществом,включают сопло для подачи клея, выполненное с возможностью введения в заготовку 7 и выведения из нее и с возможностью регулирования скорости извлечения для регулирования количества клея, оставшегося в заготовке. Средства для дозирования клея до и после заполнения заготовки медицинским веществом выполнены с возможностью регулирования скорости извлечения сопла из заготовки 7 в прямой зависимости от текущей нагрузки на мотор насоса,подающего клей. Средством для затвердевания клея является подходящий ускоритель влажного или теплого воздуха. Средство для дозирования медицинского вещества содержит конвейер 10 с питателем 11, вибрирующий конвейер 12, выполненный в виде желоба, соединенного с распределительным сквозным отверстием 13, расположенным ниже желоба, и нижняя открытая часть которого связана с дозирующим диском 14, скользящим по ровной поверхности 15. Дозирующий диск 14 снабжен сквозными дозирующими отверстиями 16. Число сквозных отверстий 16 в дозирующем диске 14 в описываемом варианте равно половине количества капсульных заготовок 7. При этом части аппарата могут быть также подобраны по размеру так, что число отверстий 16 и число капсульных заготовок 7 могут быть одинаковы. Размер диаметра отверстия 16 выбран таким образом, что с учетом толщины диска 14 отверстия, заполненные до уровня верхней поверхности диска 14, определяют объем дозы для каждой капсулы, или объем будет складываться из нескольких заполнений отверстия 16. Вибрирующий конвейер 12 и сквозное распределительное отверстие 13 связано с приспособлением 17, приводимым в движение посредством поршневого механизма 18. Распределительное сквозное отверстие 13 связано с оптическим контрольным устройством 19, контролирующим уровень поверхности вещества, предназначенного для дозирования. Ровная поверхность 15 снабжена разгрузочными отверстиями 20, соответствующими дозирующим отверстиям 16. Под разгрузочными отверстиями 20 расположен вибрирующий наклонный конвейер 2 с пазами 22, противоположный конец которого связан с заполняющими воронками 23, нижний конец которых связан с зажимной кассетой 6 для капсульных заготовок 7. Средство для дозирования медицинского вещества включает также заполняющий прибор 24, состоящий из нескольких питающих устройств, соответствующих количеству заполняющих воронок 23. Каждое питающее устройство имеет ротационный мотор 25, шпиндель 26 и шнековый питатель 27, прикрепленный к нижнему концу шпинделя, и образованный спиральной пружиной, внутри которой расположена тонкая прямая направляющая проволока, проходящая обязательно вдоль всей длины пружины. Шнековый питатель 27 установлен с возможностью вращения в каждой заполняющей воронке 23. Работа устройства для изготовления подкожных капсул заключается в следующем. Силиконовая трубка 1, образующая оболочку капсулы, подается непрерывно с катушки, управляемой двумя подающими роликами 2, к отверстию, выполненному в диске 3, вращающимися вокруг вертикальной оси. Отверстие в диске 3 сквозное, и его диаметр подобран так, чтобы оно подошло к внешнему диаметру трубки и ее отрезанная часть оставалась в отверстии без какого-либо специального поддерживающего средства, частично благодаря тенденции остаточной деформации материала трубки. Длину нарезанных капсульных заготовок определяют продолжительностью вращательного движения подающих роликов 2. Путем вращения диска 3 вокруг вертикальной оси перемещают капсульную заготовку 7 к пункту разгрузки, где капсульная заготовка удаляется из своего отверстия сквозной пробойной оправкой 5. Если аппарат имеет несколько сквозных отверстий в диске 3, тогда нарезание новой заготовки и вынимание предыдущей заготовки осуществляют одновременно. Капсульная заготовка 7 из отверстия в диске 3 попадает в сквозное отверстие 8 зажимной кассеты 6. Для упрощения приема капсульных заготовок 7 зажимная кассета 6, состоящая из двух взаимосвязанных половин 6 и 6, открывается до определенной степени для каждого приема клиньями 9, которые перемещаются навстречу друг другу в разделяющей плоскости. Под действием этих клиньев половины 6 и 6 оттягивают друг от друга против действия пружины (не показано), прижимающей их друг к другу. Натяжение пружины(не показано) достигается, например, с помощью винтового соединения, соединяющего половины 6, 6 зажимной кассеты 6, или пружинящих шайб, или подобных устройств, так как движение на открывание не должно быть очень большим по отношению к диаметру капсульной заготовки 7. Зажимная кассета 6 передвигается поэтапно с промежутками соответствующей длины в направлении ряда отверстий для приема капсульных заготовок 7, поступающих от режущего устройства. Заготовки 7 располагаются в ряд, образованный из нескольких заготовок. Один ряд может, например, состоять из 12 заготовок. Капсульные заготовки, зажатые кассетой 6, переносятся в вертикальном или горизонтальном положении на средство для запаивания конца заготовки до заполнения ее медицинским веществом. Склейку осуществляют тонким игольчатым соплом, которое вставляют в капсульную заготовку на глубину около 1,6 мм. Клей поступает из сопла одновременно при вращении и извлечении игольчатого сопла. Путем регулирования скорости, с которой 3 2107 1 извлекают игольчатое сопло, регулируют количество клея, остающегося в капсульной заготовке. Скорость, с которой извлекается игла, зависит от нагрузки на дозирующий насос, которая зависит от вязкости клея. Клей с высокой вязкостью, поступающий из сопла, имеет большую нагрузку на дозирующий насос, чем клей с низкой вязкостью. Клей, поступающий в конец капсульной заготовки 7, затвердевает посредством подходящего ускорителя,то есть с помощью влажности или нагревания. После затвердевания клея отрезают часть конца капсульной заготовки 7 от области, запаянной склеиванием. После запаивания ряд из капсульных заготовок 7 поворачивают открытыми концами вверх. В таком положении капсульные заготовки движутся к этапу заполнения медицинским веществом. Вещество, предназначенное для заполнения капсул 7, подают из конвейера 10 с помощью питателя 11 с отделением, обеспечивающим приблизительное дозирование, к вибрирующему конвейеру 12, выполненному в виде желоба. Вибрирующий конвейер 12 переносит вещество в распределительное сквозное отверстие 13 с помощью приспособления, приводимого в движение посредством цилиндрического поршневого механизма 18. Оптическим контрольным устройством 19 контролируется уровень поверхности вещества, предназначенного для дозирования, и на основе полученной информации определяют число рабочих циклов питателя 11. Вещество из отверстия 13 поступает в дозирующее отверстие 16,выполненное в дозирующем диске 14. Число сквозных отверстий 16 в дозирующем диске 14 в описываемом варианте равно половине количества капсульных заготовок, предназначенных для заполнения в зажимной кассете 6. Части устройства могут быть также подобраны по размеру так, что число отверстий 16 и число капсульных заготовок могут быть одинаковыми. Размер диаметра отверстий выбран таким образом, что с учетом толщины диска 14 с отверстиями, отверстия, заполненные до уровня верхней поверхности диска 14, определяют объем дозы для каждой капсулы 7 или же объем будет складываться из нескольких заполнений отверстий. После заполнения отверстий 16 дозирующий диск 14 движется по ровной поверхности 16 к пункту разгрузки отверстий. Поскольку верхняя поверхность дозирующего диска 14 соединена плавно с нижней поверхностью распределительного отверстия 13, то нижний край сквозного отверстия выравнивает объемы доз в отверстиях 16 до верхнего уровня поверхности дозирующего диска 14, и избыток вещества остается в распределительном сквозном отверстии 13, закрытом дозирующим диском 14. Ровная поверхность 15, по которой скользит диск 14 с отверстиями 16 и на которой он остается в течение заполнения дозирующих отверстий, соединена с соответствующим вибрирующим механизмом, который направляет вибрирующий эффект на ровную поверхность 15 во время этапа заполнения отверстий 16. Из отверстий 16 вещество при скольжении диска 16 по поверхности 15 попадает в разгрузочные отверстия 20,соответствующие отверстиям 16. Когда отверстия 16 опустошаются, дозирующий диск 14 возвращается в позицию заполнения. Из дозирующих отверстий 20 вещество в дозированных количествах переходит в соответствующие отверстиям 20 пазы 22 вибрирующего конвейера 21, а затем к питающим воронкам 23, под которыми проходят капсульные заготовки 7, закрепленные с помощью кассеты 6. Шнековый питатель 27,образованный спиральной пружиной и проходящий через каждую воронку 23 к капсульной заготовке 7,вращается при помощи ротационного мотора 25 и шпинделя 26 в направлении питания спиральной пружины. Шнековым питателем направляется вещество, поступившее в питательную воронку, прямо в капсульную заготовку. В целях предупреждения нежелательного уплотнения вещества в капсульной заготовке 7 шнековый питатель 27 поднимается по мере заполнения капсул 7. Как только поступит необходимое количество вещества, шнековый питатель 27 полностью удаляется из капсульной заготовки 7 и капсулы переходят к этапу запаивания. Перед запаиванием очищают внутреннюю поверхность около входного отверстия, чтобы удалить оставшееся вещество. Запаивание осуществляют заклеиванием так же, как и запаивание противоположного конца заготовки перед стадией заполнения капсул веществом. После запаивания концы полных капсул зачищают с помощью обрезания. После зачищения готовые капсулы удаляются из соответствующих зажимных кассет. оставитель Л.С. Зайкова Редактор Т.А. Лущаковская Корректор Т.Н. Никитина Заказ 0057 Тираж 20 экз. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
