Система для предотвращения проникновения запрещенных предметов и/или веществ на охраняемую территорию

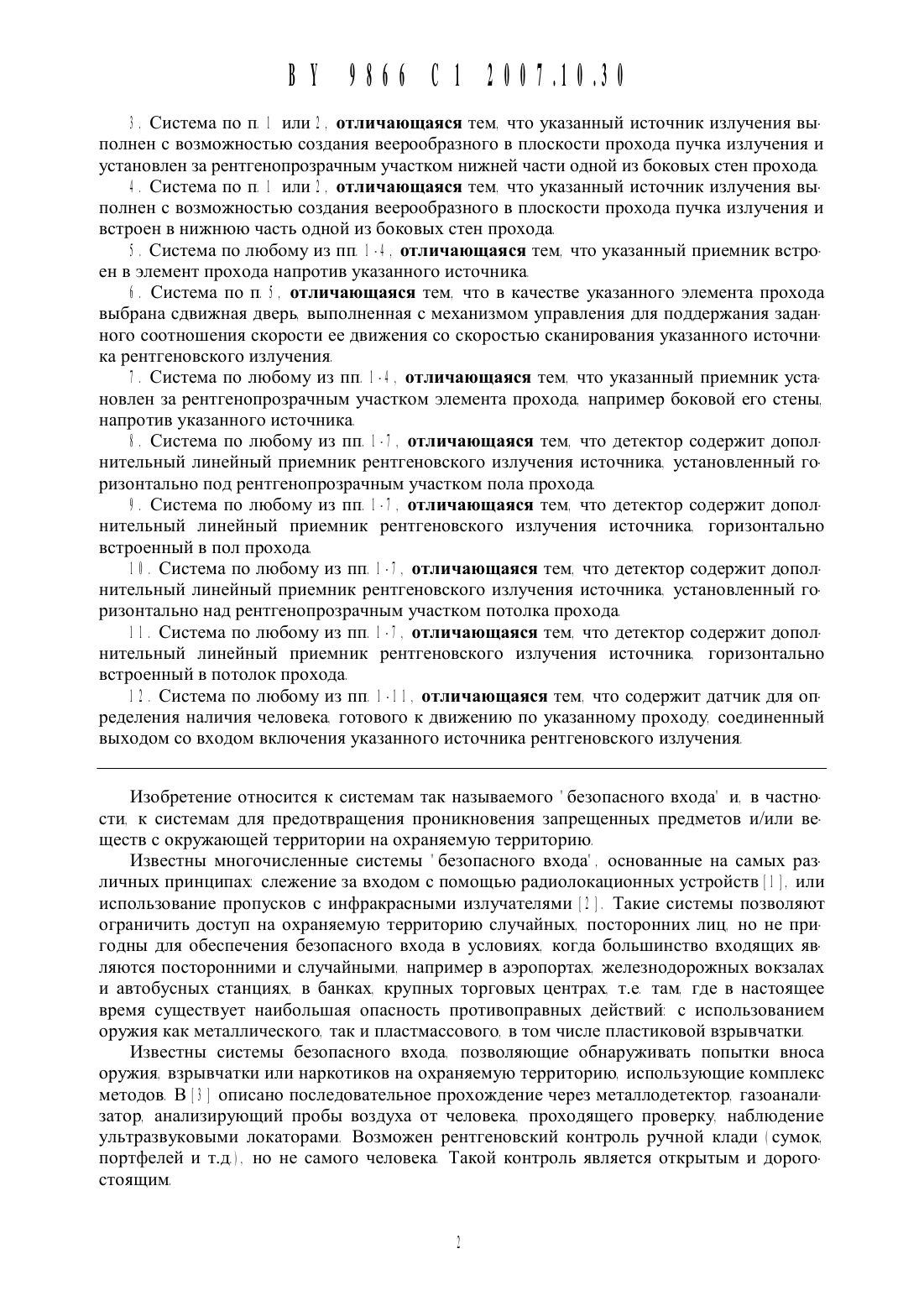

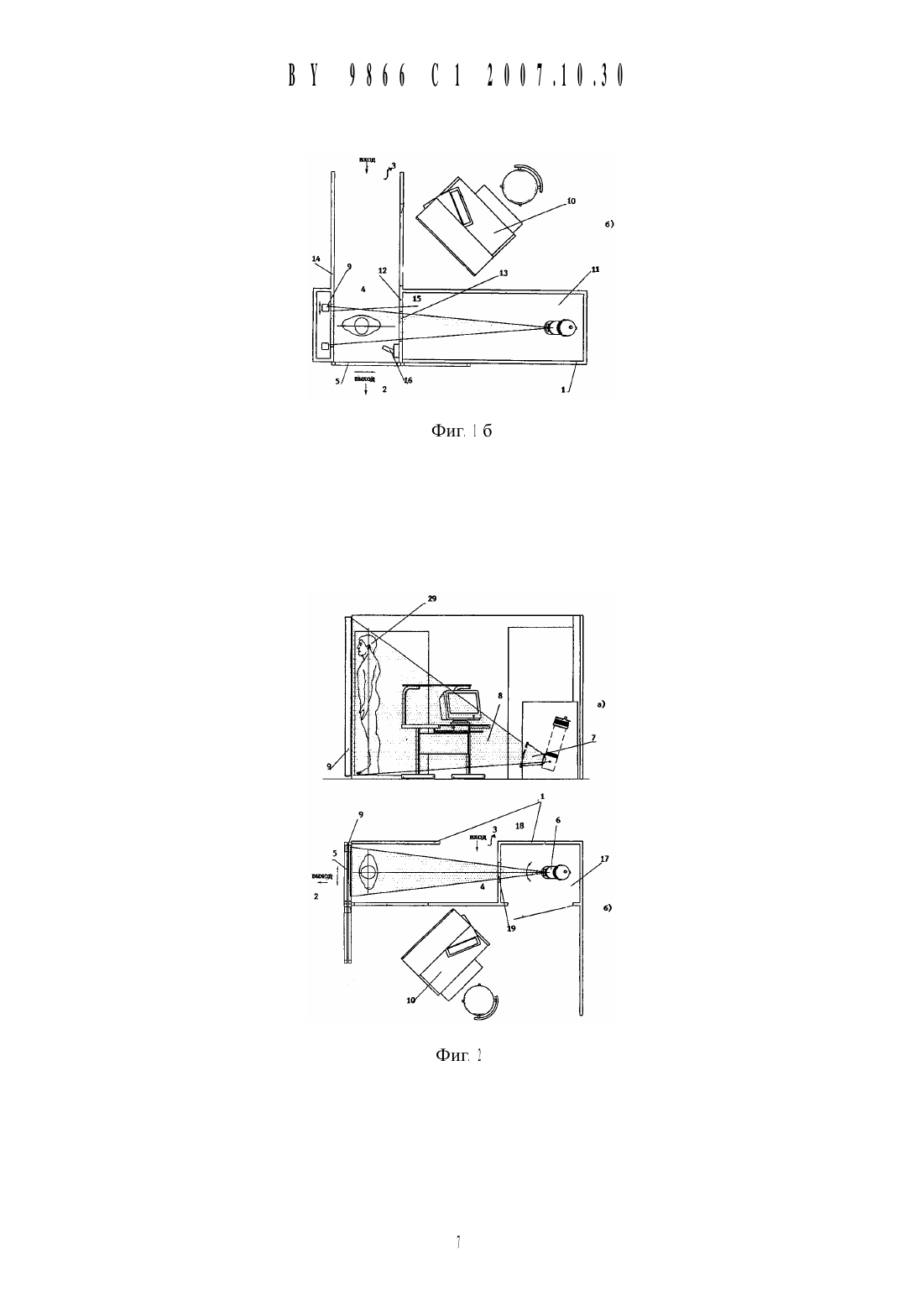

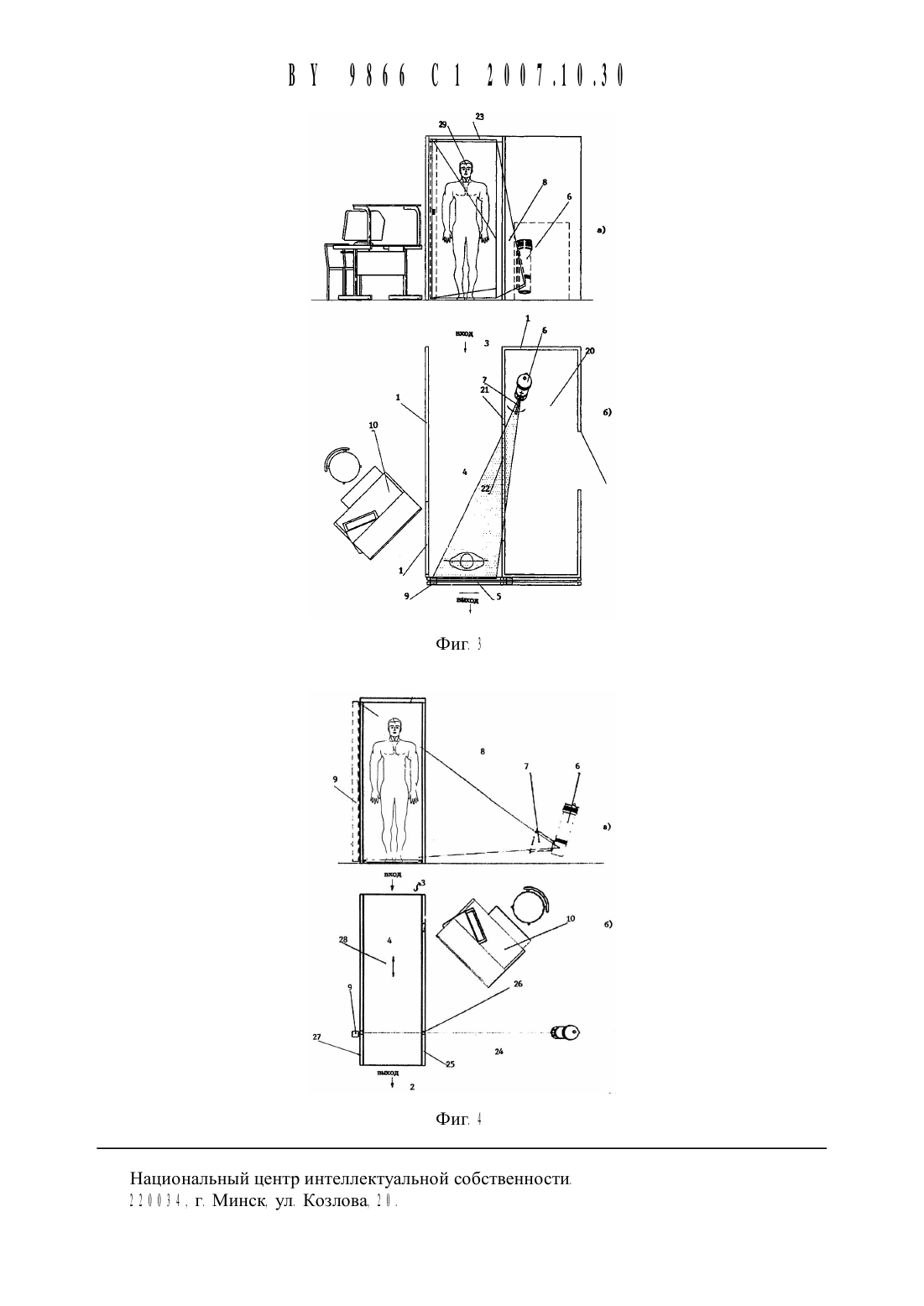

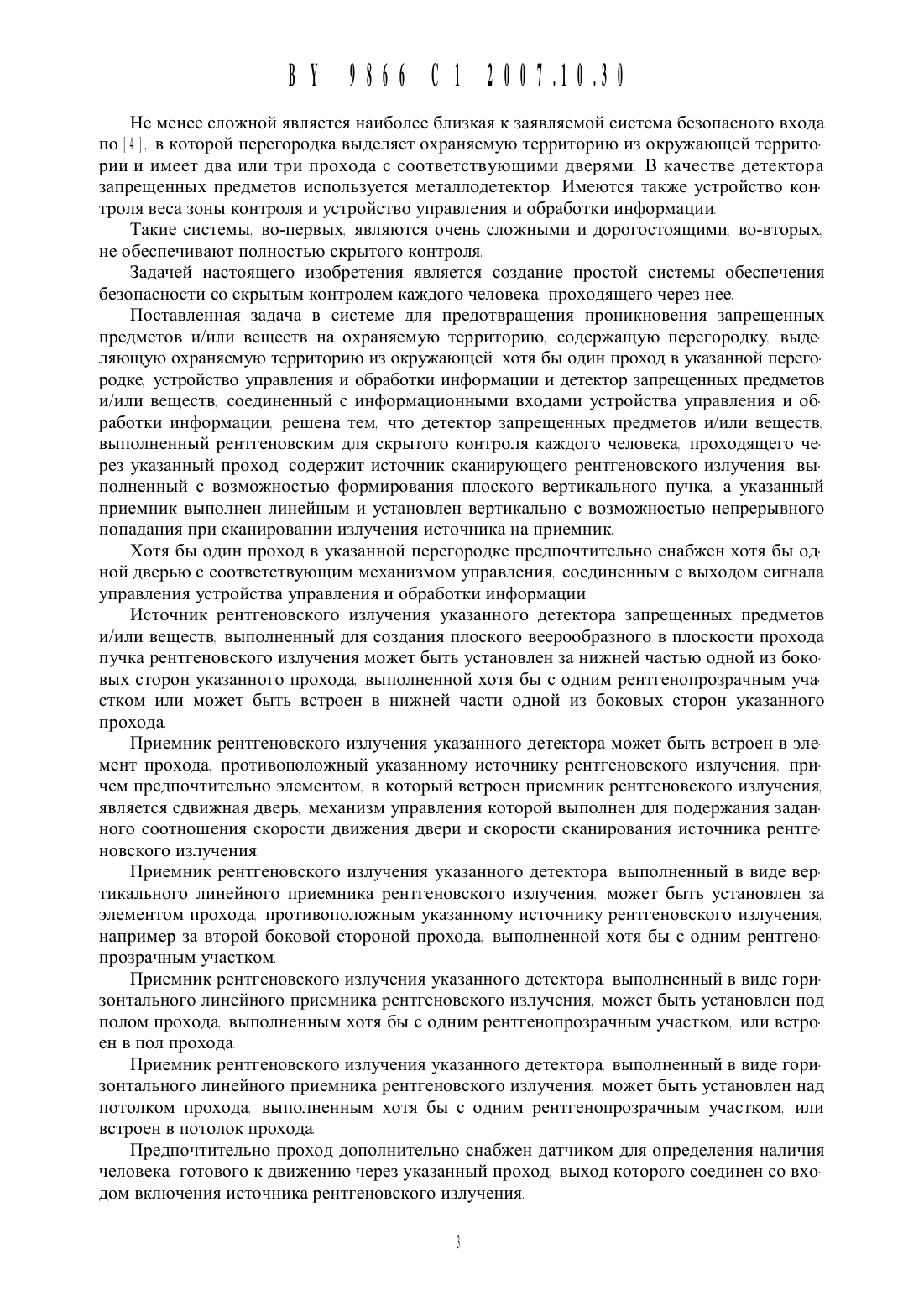

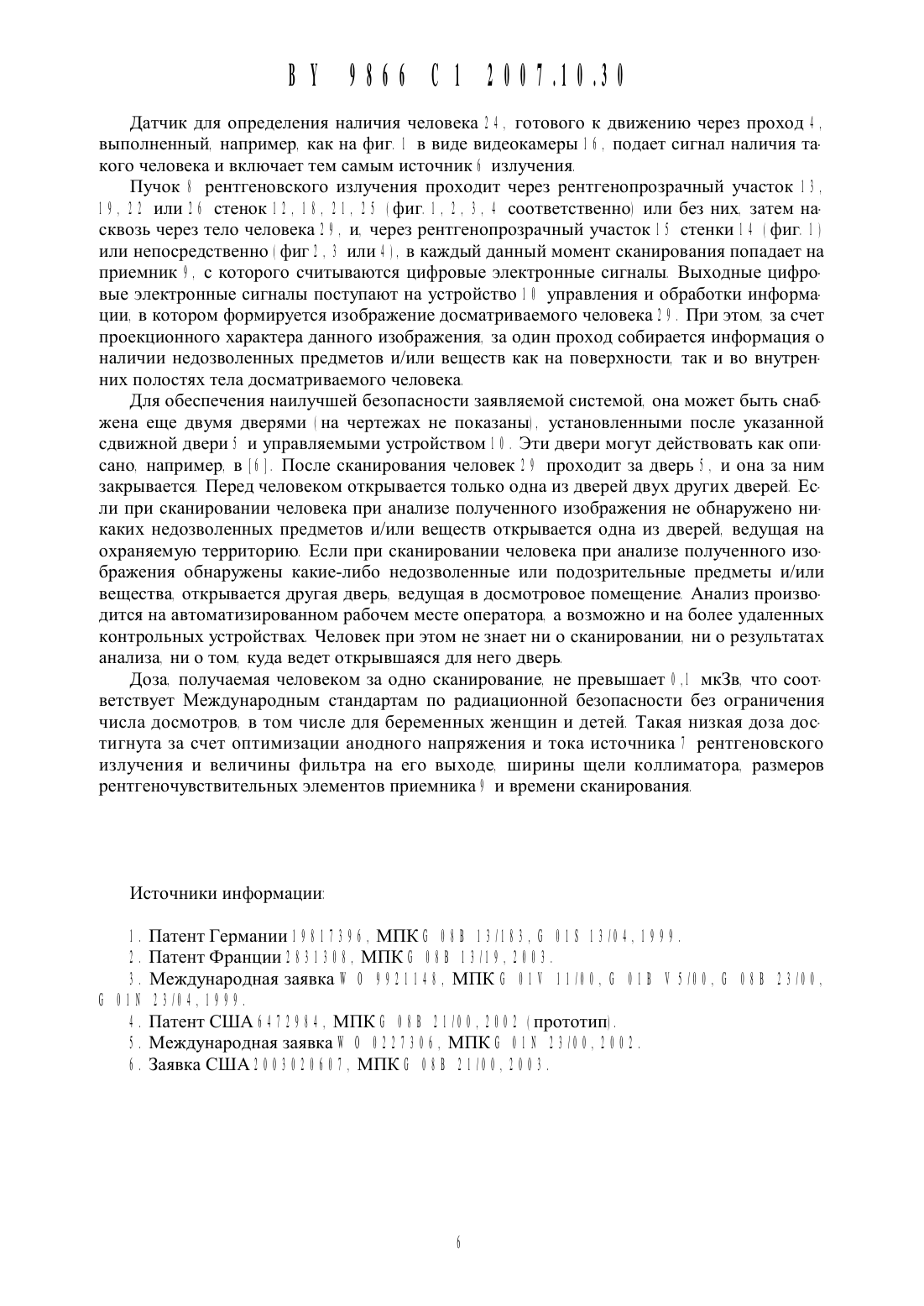

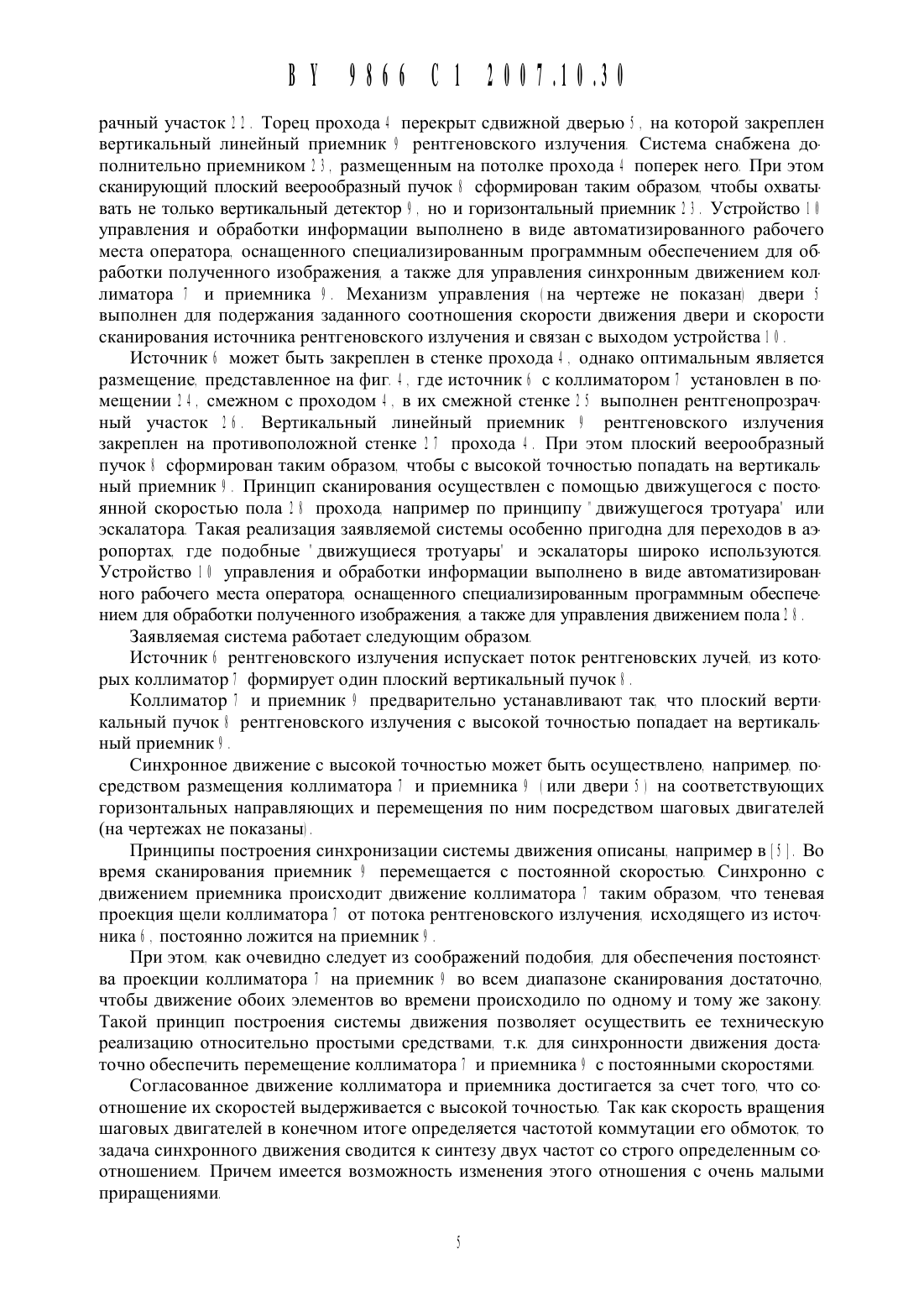

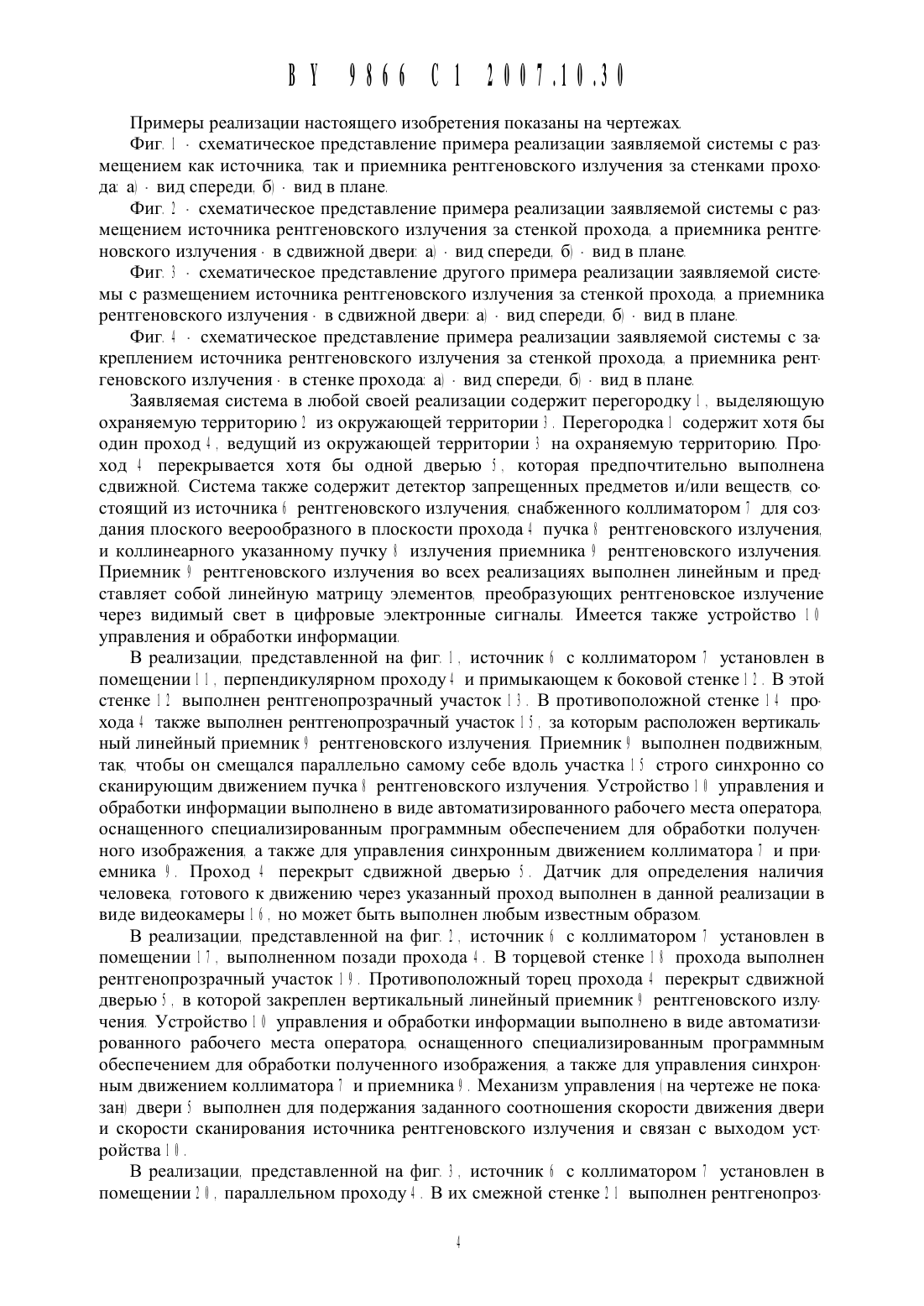

3 . Система по п. 1 или 2 . отличающаяся тем. что указанный источник Излучения вь 1 полнен с возможностью создания веерообразного в плоскости прохода пучка излучения И установлен за рентгенопрозрачным участком нижней части одной из боковых стен прохода.4 . Система по п. 1 или 2 . отличающаяся тем. что указанный источник излучения вь 1 полнен с возможностью создания веерообразного в плоскости прохода пучка излучения и встроен в нижнюю часть одной из боковых стен прохода5 . Система по любому из пп. 1 -4 . отличающаяся тем. что указанный приемник встроен в элемент прохода напротив указанного источника6 . Система по п. 5 . отличающаяся тем. что в качестве указанного элемента прохода выбрана сдвижная дверь. выполненная с механизмом управления для поддержания заданного соотношения скорости ее движения со скоростью сканирования указанного источника рентгеновского излучения.7 ц Система по любому из пп. 1 -4 . отличающаяся тем. что указанный приемник установлен за рентгенопрозрачным участком элемента прохода. например боковой его стены. напротив указанного источника8 . Система по любому из пп 1 -7 . отличающаяся тем. что детектор содержит дополнительный линейный приемник рентгеновского излучения источника. установленный горизонтально под рентгенопрозрачным участком пола прохода9 . Система по любому из пп 1 -7 . отличающаяся тем. что детектор содержит дополнительный линейный приемник рентгеновского излучения источника горизонтально встроенный в пол прохода1 0 . Система по любому из пп. 1 -7 . отличающаяся тем. что детектор содержит дополнительный линейный приемник рентгеновского излучения источника. установленный горизонтально над рентгенопрозрачным участком потолка прохода1 1 . Система по любому из пп. 1 -7 . отличающаяся тем. что детектор содержит дополнительный линейный приемник рентгеновского излучения источника. горизонтально встроенный в потолок прохода1 2 . Система по любому из пп. 1 -1 1 . отличающаяся тем. что содержит датчик для определения наличия человека. готового к движению по указанному проходу соединенный выходом со входом включения указанного источника рентгеновского излучения.Изобретение относится к системам так называемого безопасного входа и. в частности. к системам для предотвращения проникновения запрещенных предметов и/или веществ с окружающей территории на охраняемую территориюИзвестны многочисленные системы безопасного входа. основанные на самых различных принципах слежение за входом с помощью радиолокационных устройств 1 1. или использование пропусков с инфракрасными излучателями 2 1. Такие системы позволяют ограничить доступ на охраняемую территорию случайных. посторонних лиц. но не пригодны для обеспечения безопасного входа в условиях. когда большинство входящих являются посторонними и случайными. например в аэропортах. железнодорожных вокзалах и автобусных станциях. в банках. крупных торговых Центрах. т.е. там. где в настоящее время существует наибольшая опасность противоправных действий с использованием оружия как металлического. так и пластмассового. в том числе пластиковой взрывчатки.Известны системы безопасного входа. позволяющие обнаруживать попытки вноса оружия. взрывчатки или наркотиков на охраняемую территорию. использующие комплекс методов В Э 1 описано последовательное прохождение через металлодетектор. газоанализатор. анализирующий пробы воздуха от человека. проходящего проверку. наблюдение ультразвуковыми локаторами. Возможен рентгеновский контроль ручной клади сумок портфелей и т.д). но не самого человека Такой контроль является открытым и дорогостоящимНе менее сложной является наиболее близкая К заявляемой система безопасного входа по Н 1. в которой перегородка выделяет охраняемую территорию из окружающей территории И имеет два или три прохода с соответствующими дверями. В качестве детектора запрещенных предметов используется металлодетектор. Имеются также устройство контроля веса зоны контроля и устройство управления и обработки информации.Такие системы. во-первых. являются очень сложными и дорогостоящими. во-вторых. не обеспечивают полностью скрытого контроля.Задачей настоящего изобретения является создание простой системы обеспечения безопасности со скрытым контролем каждого человека. проходящего через нее.Поставленная задача в системе для предотвращения проникновения запрещенных предметов и/или веществ на охраняемую территорию. содержащую перегородку. вь 1 деляющую охраняемую территорию из окружающей. хотя бы один проход в указанной перегородке. устройство управления и обработки информации и детектор запрещенных предметов и/или веществ. соединенный с информационными входами устройства управления и обработки информации. рещена тем. что детектор запрещенных предметов и/или веществ. выполненный рентгеновским для скрытого контроля каждого человека. проходящего через указанный проход. содержит источник сканирующего рентгеновского излучения. вь 1 полненный с возможностью формирования плоского вертикального пучка. а указанный приемник выполнен линейным и установлен вертикально с возможностью непрерывного попадания при сканировании излучения источника на приемникХотя бы один проход в указанной перегородке предпочтительно снабжен хотя бы одной дверью с соответствующим механизмом управления. соединенным с выходом сигнала управления устройства управления и обработки информации.Источник рентгеновского излучения указанного детектора запрещенных предметов и/или веществ. выполненный для создания плоского веерообразного в плоскости прохода пучка рентгеновского излучения может быть установлен за нижней частью одной из боковых сторон указанного прохода выполненной хотя бы с одним рентгенопрозрачным участком или может быть встроен в нижней части одной из боковых сторон указанного проходаПриемник рентгеновского излучения указанного детектора может быть встроен в элемент прохода. противоположный указанному источнику рентгеновского излучения. причем предпочтительно элементом. в который встроен приемник рентгеновского излучения. является сдвижная дверь. механизм управления которой выполнен для подержания заданного соотнощения скорости движения двери и скорости сканирования источника рентгеновского излученияПриемник рентгеновского излучения указанного детектора. выполненный в виде вертикального линейного приемника рентгеновского излучения. может быть установлен за элементом прохода противоположным указанному источнику рентгеновского излучения. например за второй боковой стороной прохода. выполненной хотя бы с одним рентгенопрозрачным участком.Приемник рентгеновского излучения указанного детектора выполненный в виде горизонтального линейного приемника рентгеновского излучения. может быть установлен под полом прохода выполненным хотя бы с одним рентгенопрозрачным участком. или встроен в пол прохода.Приемник рентгеновского излучения указанного детектора выполненный в виде горизонтального линейного приемника рентгеновского излучения. может быть установлен над потолком прохода. выполненным хотя бы с одним рентгенопрозрачным участком. или встроен в потолок проходаПредпочтительно проход дополнительно снабжен датчиком для определения наличия человека готового к движению через указанный проход. выход которого соединен со входом включения источника рентгеновского излучения.Примеры реализации настоящего изобретения показаны на чертежахФиг 4 - схематическое представление примера реализации заявляемой системы с размещением как источника. так и приемника рентгеновского излучения за стенками прохода а) - вид спереди. б) - видв планеФиг 2 - схематическое представление примера реализации заявляемой системы с размещением источника рентгеновского излучения за стенкой прохода. а приемника рентгеновского излучения- в сдвижной двери а) - вид спереди. б) - видв планеФиг 4 - схематическое представление другого примера реализации заявляемой системы с размещением источника рентгеновского излучения за стенкой прохода. а приемника рентгеновского излучения- в сдвижной двери а) - вид спереди. б) - вид в планеФиг 4 - схематическое представление примера реализации заявляемой системы с закреплением источника рентгеновского излучения за стенкой прохода а приемника рентгеновского излучения- в стенке прохода а) - вид спереди. б) - видв плане.Заявляемая система в любой своей реализации содержит перегородку 4 . выделяющую охраняемую территорию 2 из окружающей территории 4 . Перегородка 4 содержит хотя бы один проход 4 . ведущий из окружающей территории 4 на охраняемую территорию Проход 4 перекрывается хотя бы одной дверью 5 . которая предпочтительно выполнена сдвижной. Система также содержит детектор запрещенных предметов и/или веществ. состоящий из источника 6 рентгеновского излучения. снабженного коллиматором 4 для создания плоского веерообразного в плоскости прохода 4 пучка 4 рентгеновского излучения. и коллинеарного указанному пучку 4 излучения приемника 9 рентгеновского излучения. Приемник 9 рентгеновского излучения во всех реализациях выполнен линейным и представляет собой линейную матрицу элементов. преобразующих рентгеновское излучение через видимый свет в цифровые электронные сигналы. Имеется также устройство 444 управления и обработки информации.В реализации. представленной на фиг. 4 . источник 6 с коллиматором 4 установлен в помещении 4 4 . перпендикулярном проходу 4 и примыкающем к боковой стенке 4 2 . В этой стенке 4 2 выполнен рентгенопрозрачный участок 4 4 . В противоположной стенке 4 4 прохода 4 также выполнен рентгенопрозрачный участок 4 5 . за которым расположен вертикальный линейный приемник 9 рентгеновского излучения. Приемник 9 выполнен подвижным. так. чтобы он смещался параллельно самому себе вдоль участка 4 5 строго синхронно со сканирующим движением пучка 4 рентгеновского излучения Устройство 4 44 управления и обработки информации выполнено в виде автоматизированного рабочего места оператора. оснащенного специализированным программным обеспечением для обработки полученного изображения. а также для управления синхронным движением коллиматора 4 и приемника 9. Проход 4 перекрыт сдвижной дверью 5. Датчик для определения наличия человека. готового к движению через указанный проход выполнен в данной реализации в виде видеокамеры 4 6 . но может быть выполнен любым известным образом.В реализации. представленной на фиг. 2 . источник 6 с коллиматором 4 установлен в помещении 4 4 . выполненном позади прохода 4 . В торцевой стенке 4 4 прохода выполнен рентгенопрозрачный участок 4 9 . Противоположный торец прохода 4 перекрыт сдвижной дверью 5 . в которой закреплен вертикальный линейный приемник 9 рентгеновского излучения. Устройство 4 44 управления и обработки информации выполнено в виде автоматизированного рабочего места оператора. оснащенного специализированным программным обеспечением для обработки полученного изображения. а также для управления синхронным движением коллиматора 4 и приемника 9 . Механизм управления 4 на чертеже не показан) двери 5 выполнен для подержания заданного соотнощения скорости движения двери и скорости сканирования источника рентгеновского излучения и связан с выходом устройства 4 44 .В реализации. представленной на фиг. 4 . источник 6 с коллиматором 4 установлен в помещении 2 44 . параллельном проходу 4 . В их смежной стенке 2 4 выполнен рентгенопроз 99 9999 91 2997.19.39рачнь 1 й участок 2 2 . Торец прохода 9 перекрыт сдвижной дверью 5 . на которой закреплен вертикальный линейный приемник 9 рентгеновского излучения Система снабжена дополнительно приемником 2 9 . размещенным на потолке прохода 9 поперек него При этом сканирующий плоский веерообразный пучок 9 сформирован таким образом. чтобы охвать 1 вать не только вертикальный детектор 9 . но и горизонтальный приемник 2 9 . Устройство 7 9 управления и обработки информации выполнено в виде автоматизированного рабочего места оператора. оснащенного специализированным программным обеспечением для обработки полученного изображения. а также для управления синхронным движением коллиматора 7 и приемника 9 . Механизм управления на чертеже не показан) двери 5 выполнен для подержания заданного соотношения скорости движения двери и скорости сканирования источника рентгеновского излучения и связан с выходом устройства 7 9 . Источник 6 может быть закреплен в стенке прохода 9 . однако оптимальным является размещение. представленное на фиг. 9 . где источник 9 с коллиматором 7 установлен в по мещении 2 9 . смежном с проходом 9 . в их смежной стенке 2 5 выполнен рентгенопрозрачнь 1 й участок 2 9 . Вертикальный линейный приемник 9 рентгеновского излучения закреплен на противоположной стенке 27 прохода 9. При этом плоский веерообразныйпучок 9 сформирован таким образом. чтобы с высокой точностью попадать на вертикальный приемник 9 . Принцип сканирования осуществлен с помощью движущегося с постоянной скоростью пола 2 9 прохода например по принципу движущегося тротуара или эскалатора Такая реализация заявляемой системы особенно пригодна для переходов в аэропортах. где подобные движущиеся тротуары и эскалаторы широко используются Устройство 7 9 управления и обработки информации выполнено в виде автоматизированного рабочего места оператора. оснащенного специализированным программным обеспечением для обработки полученного изображения. а также для управления движением пола 2 9 .Заявляемая система работает следующим образом.Источник 9 рентгеновского излучения испускает поток рентгеновских лучей. из которых коллиматор 7 формирует один плоский вертикальный пучок 9 .Коллиматор 7 и приемник 9 предварительно устанавливают так. что плоский вертикальный пучок 9 рентгеновского излучения с высокой точностью попадает на вертикальный приемник 9 .Синхронное движение с высокой точностью может быть осуществлено. например. посредством размещения коллиматора 7 и приемника 9 или двери 5 9 на соответствующих горизонтальных направляющих и перемещения по ним посредством шаговых двигателейПринципы построения синхронизации системы движения описаны. например в З 1. Во время сканирования приемник 9 перемещается с постоянной скоростью Синхронно с движением приемника происходит движение коллиматора 7 таким образом. что теневая проекция щели коллиматора 7 от потока рентгеновского излучения. исходящего из источника 9 . постоянно ложится на приемник 9 .При этом. как очевидно следует из соображений подобия. для обеспечения постоянства проекции коллиматора 7 на приемник 9 во всем диапазоне сканирования достаточно. чтобы движение обоих элементов во времени происходило по одному и тому же закону Такой принцип построения системы движения позволяет осуществить ее техническую реализацию относительно простыми средствами. т.к для синхронности движения достаточно обеспечить перемещение коллиматора 7 и приемника 9 с постоянными скоростямиСогласованное движение коллиматора и приемника достигается за счет того. что соотношение их скоростей выдерживается с высокой точностью Так как скорость вращения шаговых двигателей в конечном итоге определяется частотой коммутации его обмоток. то задача синхронного движения сводится к синтезу двух частот со строго определенным соотношением Причем имеется возможность изменения этого отношения с очень малыми приращениями
