Светильник светодиодный

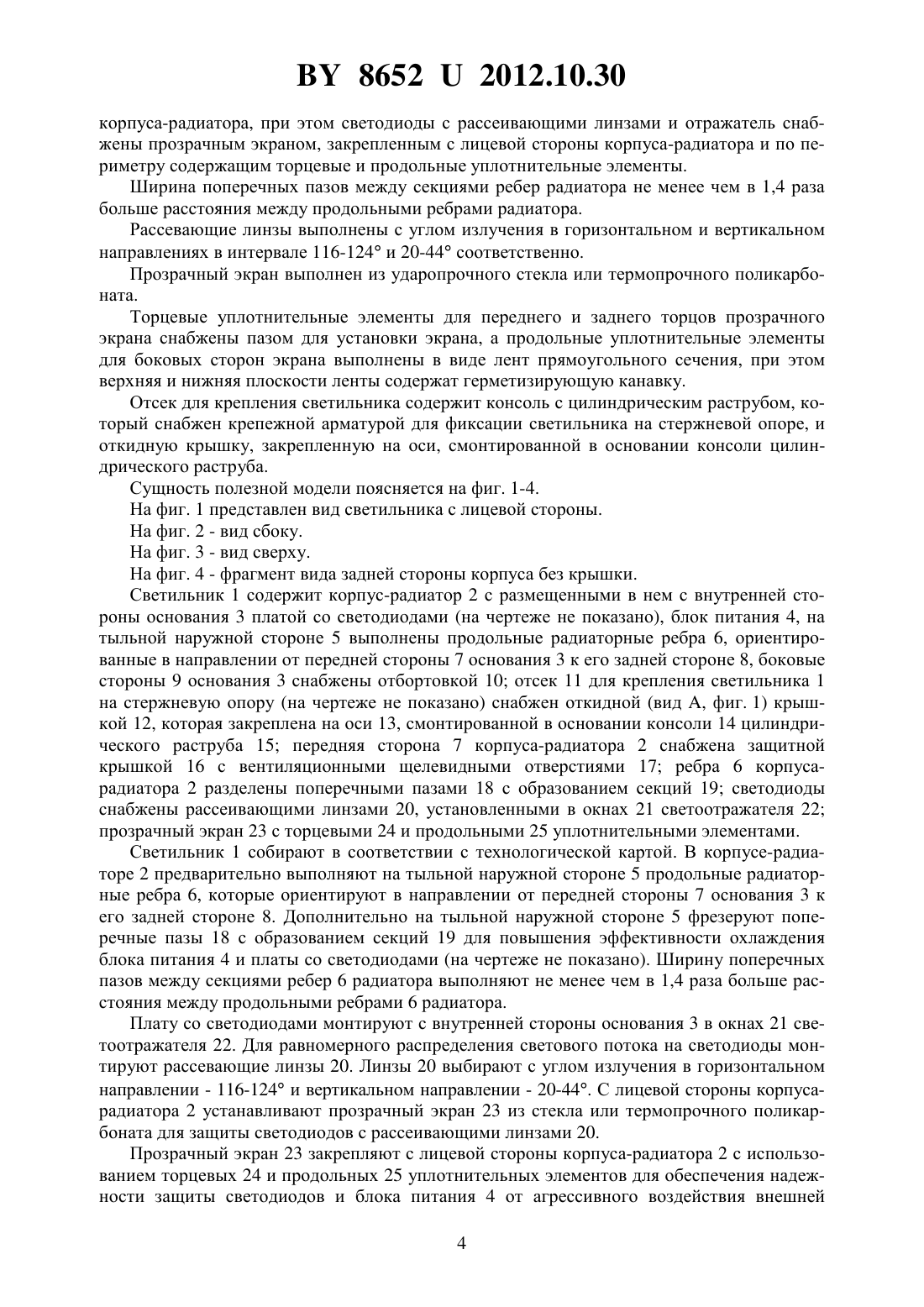

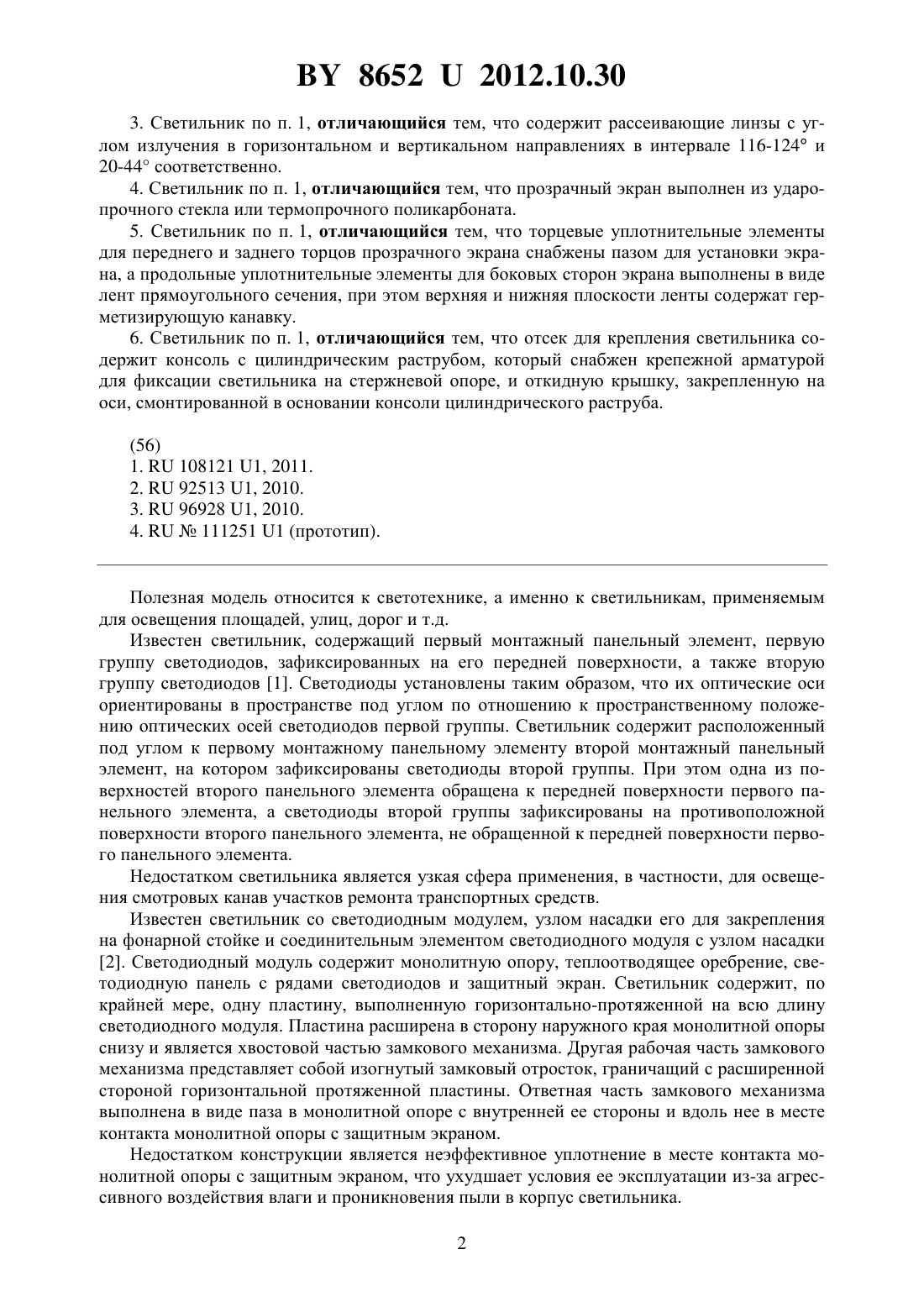

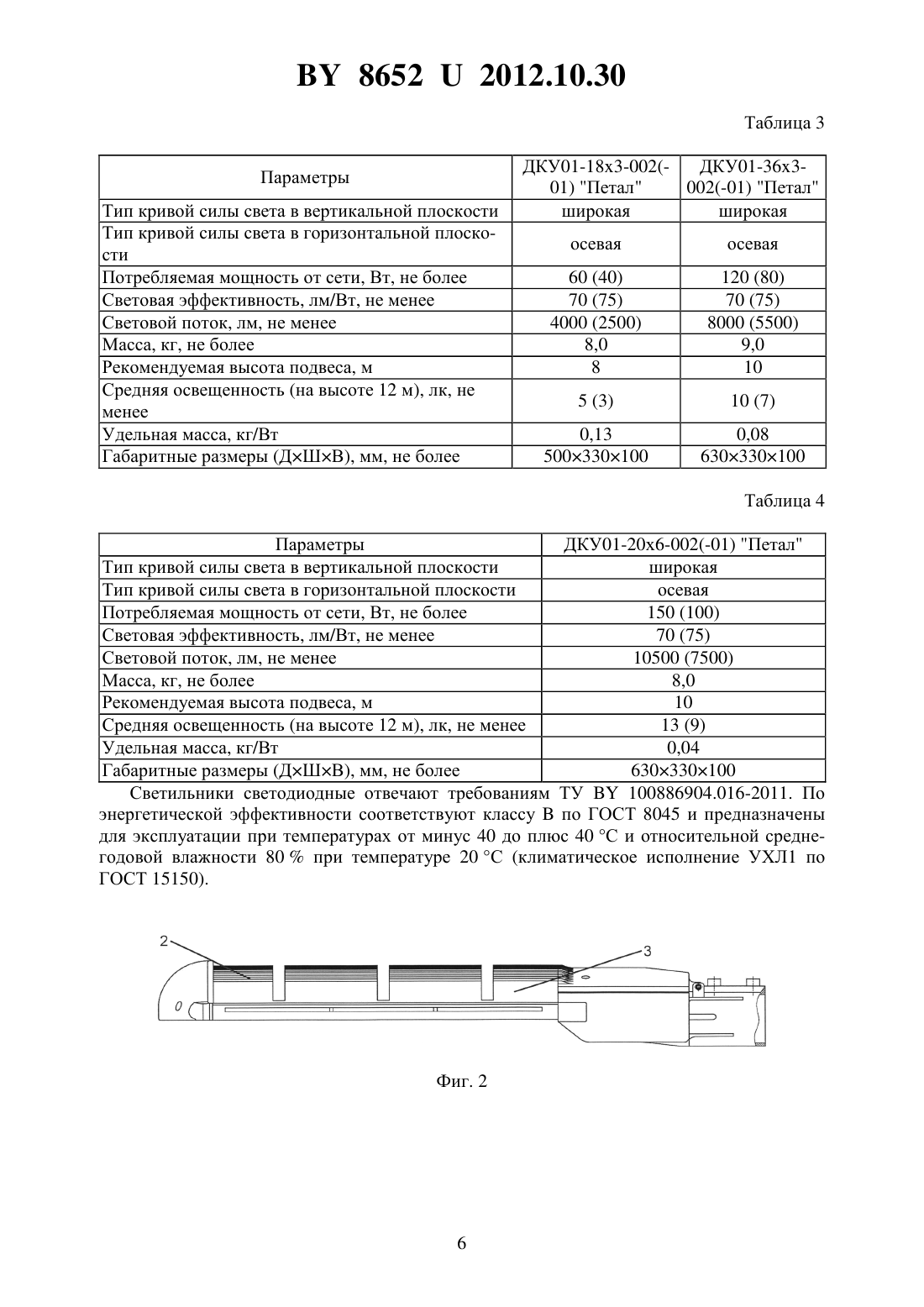

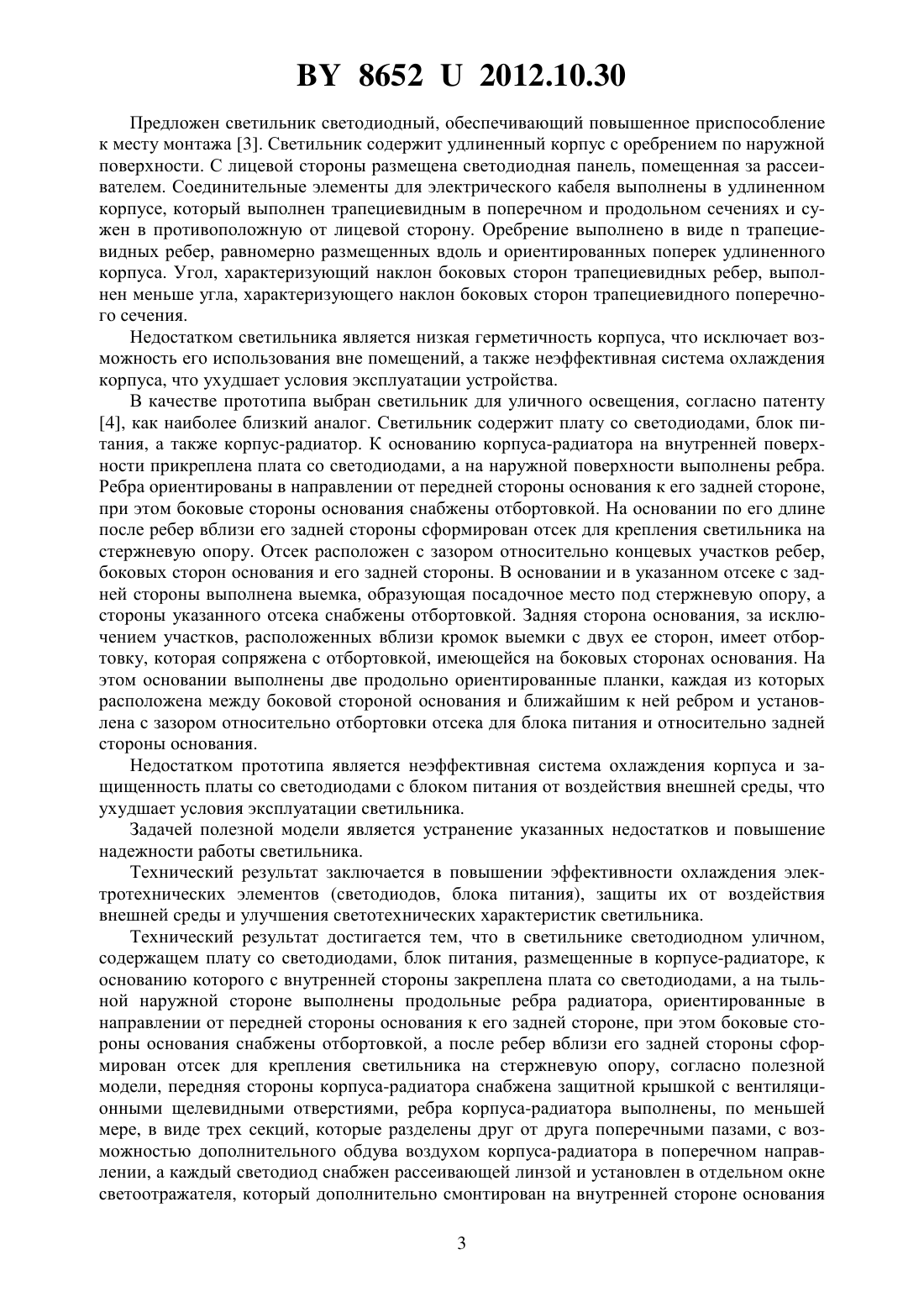

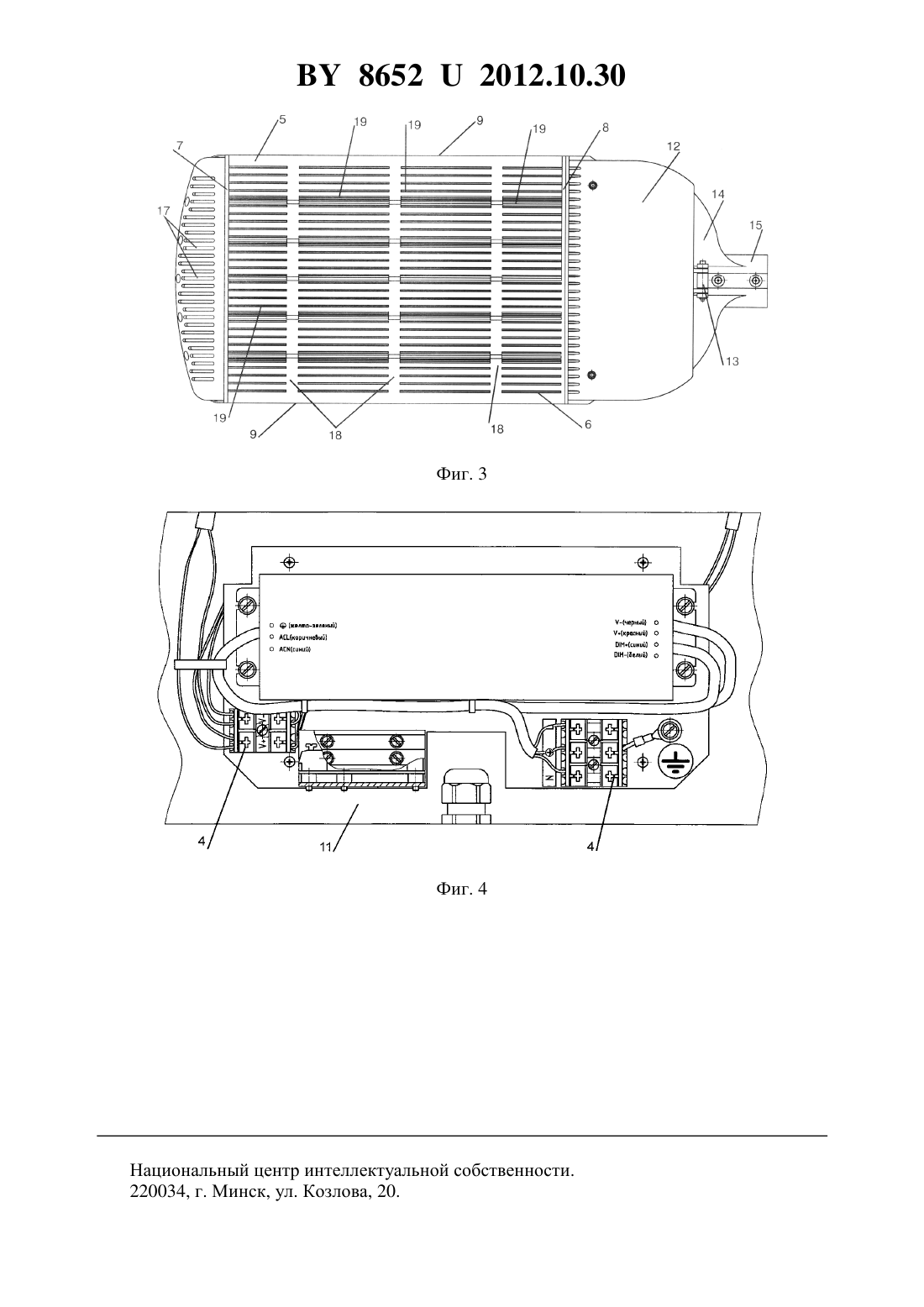

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Связьинвест(72) Авторы Заец Александр Николаевич Григорьев Вячеслав Владимирович Киселв Юрий Сергеевич(73) Патентообладатель Открытое акционерное общество Связьинвест(57) 1. Светильник светодиодный уличный, содержащий плату со светодиодами, блок питания, размещенные в корпусе-радиаторе, к основанию которого с внутренней стороны закреплена плата со светодиодами, а на тыльной наружной стороне выполнены продольные ребра радиатора, ориентированные в направлении от передней стороны основания к его задней стороне, при этом боковые стороны основания снабжены отбортовкой, а после ребер вблизи его задней стороны сформирован отсек для крепления светильника на стержневую опору, отличающийся тем, что передняя сторона корпуса-радиатора снабжена защитной крышкой с вентиляционными щелевидными отверстиями, ребра корпусарадиатора выполнены, по меньшей мере, в виде трех секций, которые разделены друг от друга поперечными пазами, с возможностью дополнительного обдува воздухом корпусарадиатора в поперечном направлении, а каждый светодиод снабжен рассеивающей линзой и установлен в отдельном окне светоотражателя, который дополнительно смонтирован на внутренней стороне основания корпуса-радиатора, при этом светодиоды с рассеивающими линзами и отражатель снабжены прозрачным экраном, закрепленным с лицевой стороны корпуса-радиатора и по периметру содержащим торцевые и продольные уплотнительные элементы. 2. Светильник по п. 1, отличающийся тем, что ширина поперечных пазов между секциями ребер радиатора не менее чем в 1,4 раза больше расстояния между продольными ребрами радиатора. 86522012.10.30 3. Светильник по п. 1, отличающийся тем, что содержит рассеивающие линзы с углом излучения в горизонтальном и вертикальном направлениях в интервале 116-124 и 20-44 соответственно. 4. Светильник по п. 1, отличающийся тем, что прозрачный экран выполнен из ударопрочного стекла или термопрочного поликарбоната. 5. Светильник по п. 1, отличающийся тем, что торцевые уплотнительные элементы для переднего и заднего торцов прозрачного экрана снабжены пазом для установки экрана, а продольные уплотнительные элементы для боковых сторон экрана выполнены в виде лент прямоугольного сечения, при этом верхняя и нижняя плоскости ленты содержат герметизирующую канавку. 6. Светильник по п. 1, отличающийся тем, что отсек для крепления светильника содержит консоль с цилиндрическим раструбом, который снабжен крепежной арматурой для фиксации светильника на стержневой опоре, и откидную крышку, закрепленную на оси, смонтированной в основании консоли цилиндрического раструба.(56) 1.108121 1, 2011. 2.92513 1, 2010. 3.96928 1, 2010. 4.111251 1 (прототип). Полезная модель относится к светотехнике, а именно к светильникам, применяемым для освещения площадей, улиц, дорог и т.д. Известен светильник, содержащий первый монтажный панельный элемент, первую группу светодиодов, зафиксированных на его передней поверхности, а также вторую группу светодиодов 1. Светодиоды установлены таким образом, что их оптические оси ориентированы в пространстве под углом по отношению к пространственному положению оптических осей светодиодов первой группы. Светильник содержит расположенный под углом к первому монтажному панельному элементу второй монтажный панельный элемент, на котором зафиксированы светодиоды второй группы. При этом одна из поверхностей второго панельного элемента обращена к передней поверхности первого панельного элемента, а светодиоды второй группы зафиксированы на противоположной поверхности второго панельного элемента, не обращенной к передней поверхности первого панельного элемента. Недостатком светильника является узкая сфера применения, в частности, для освещения смотровых канав участков ремонта транспортных средств. Известен светильник со светодиодным модулем, узлом насадки его для закрепления на фонарной стойке и соединительным элементом светодиодного модуля с узлом насадки 2. Светодиодный модуль содержит монолитную опору, теплоотводящее оребрение, светодиодную панель с рядами светодиодов и защитный экран. Светильник содержит, по крайней мере, одну пластину, выполненную горизонтально-протяженной на всю длину светодиодного модуля. Пластина расширена в сторону наружного края монолитной опоры снизу и является хвостовой частью замкового механизма. Другая рабочая часть замкового механизма представляет собой изогнутый замковый отросток, граничащий с расширенной стороной горизонтальной протяженной пластины. Ответная часть замкового механизма выполнена в виде паза в монолитной опоре с внутренней ее стороны и вдоль нее в месте контакта монолитной опоры с защитным экраном. Недостатком конструкции является неэффективное уплотнение в месте контакта монолитной опоры с защитным экраном, что ухудшает условия ее эксплуатации из-за агрессивного воздействия влаги и проникновения пыли в корпус светильника. 2 86522012.10.30 Предложен светильник светодиодный, обеспечивающий повышенное приспособление к месту монтажа 3. Светильник содержит удлиненный корпус с оребрением по наружной поверхности. С лицевой стороны размещена светодиодная панель, помещенная за рассеивателем. Соединительные элементы для электрического кабеля выполнены в удлиненном корпусе, который выполнен трапециевидным в поперечном и продольном сечениях и сужен в противоположную от лицевой сторону. Оребрение выполнено в видетрапециевидных ребер, равномерно размещенных вдоль и ориентированных поперек удлиненного корпуса. Угол, характеризующий наклон боковых сторон трапециевидных ребер, выполнен меньше угла, характеризующего наклон боковых сторон трапециевидного поперечного сечения. Недостатком светильника является низкая герметичность корпуса, что исключает возможность его использования вне помещений, а также неэффективная система охлаждения корпуса, что ухудшает условия эксплуатации устройства. В качестве прототипа выбран светильник для уличного освещения, согласно патенту 4, как наиболее близкий аналог. Светильник содержит плату со светодиодами, блок питания, а также корпус-радиатор. К основанию корпуса-радиатора на внутренней поверхности прикреплена плата со светодиодами, а на наружной поверхности выполнены ребра. Ребра ориентированы в направлении от передней стороны основания к его задней стороне,при этом боковые стороны основания снабжены отбортовкой. На основании по его длине после ребер вблизи его задней стороны сформирован отсек для крепления светильника на стержневую опору. Отсек расположен с зазором относительно концевых участков ребер,боковых сторон основания и его задней стороны. В основании и в указанном отсеке с задней стороны выполнена выемка, образующая посадочное место под стержневую опору, а стороны указанного отсека снабжены отбортовкой. Задняя сторона основания, за исключением участков, расположенных вблизи кромок выемки с двух ее сторон, имеет отбортовку, которая сопряжена с отбортовкой, имеющейся на боковых сторонах основания. На этом основании выполнены две продольно ориентированные планки, каждая из которых расположена между боковой стороной основания и ближайшим к ней ребром и установлена с зазором относительно отбортовки отсека для блока питания и относительно задней стороны основания. Недостатком прототипа является неэффективная система охлаждения корпуса и защищенность платы со светодиодами с блоком питания от воздействия внешней среды, что ухудшает условия эксплуатации светильника. Задачей полезной модели является устранение указанных недостатков и повышение надежности работы светильника. Технический результат заключается в повышении эффективности охлаждения электротехнических элементов (светодиодов, блока питания), защиты их от воздействия внешней среды и улучшения светотехнических характеристик светильника. Технический результат достигается тем, что в светильнике светодиодном уличном,содержащем плату со светодиодами, блок питания, размещенные в корпусе-радиаторе, к основанию которого с внутренней стороны закреплена плата со светодиодами, а на тыльной наружной стороне выполнены продольные ребра радиатора, ориентированные в направлении от передней стороны основания к его задней стороне, при этом боковые стороны основания снабжены отбортовкой, а после ребер вблизи его задней стороны сформирован отсек для крепления светильника на стержневую опору, согласно полезной модели, передняя стороны корпуса-радиатора снабжена защитной крышкой с вентиляционными щелевидными отверстиями, ребра корпуса-радиатора выполнены, по меньшей мере, в виде трех секций, которые разделены друг от друга поперечными пазами, с возможностью дополнительного обдува воздухом корпуса-радиатора в поперечном направлении, а каждый светодиод снабжен рассеивающей линзой и установлен в отдельном окне светоотражателя, который дополнительно смонтирован на внутренней стороне основания 3 86522012.10.30 корпуса-радиатора, при этом светодиоды с рассеивающими линзами и отражатель снабжены прозрачным экраном, закрепленным с лицевой стороны корпуса-радиатора и по периметру содержащим торцевые и продольные уплотнительные элементы. Ширина поперечных пазов между секциями ребер радиатора не менее чем в 1,4 раза больше расстояния между продольными ребрами радиатора. Рассевающие линзы выполнены с углом излучения в горизонтальном и вертикальном направлениях в интервале 116-124 и 20-44 соответственно. Прозрачный экран выполнен из ударопрочного стекла или термопрочного поликарбоната. Торцевые уплотнительные элементы для переднего и заднего торцов прозрачного экрана снабжены пазом для установки экрана, а продольные уплотнительные элементы для боковых сторон экрана выполнены в виде лент прямоугольного сечения, при этом верхняя и нижняя плоскости ленты содержат герметизирующую канавку. Отсек для крепления светильника содержит консоль с цилиндрическим раструбом, который снабжен крепежной арматурой для фиксации светильника на стержневой опоре, и откидную крышку, закрепленную на оси, смонтированной в основании консоли цилиндрического раструба. Сущность полезной модели поясняется на фиг. 1-4. На фиг. 1 представлен вид светильника с лицевой стороны. На фиг. 2 - вид сбоку. На фиг. 3 - вид сверху. На фиг. 4 - фрагмент вида задней стороны корпуса без крышки. Светильник 1 содержит корпус-радиатор 2 с размещенными в нем с внутренней стороны основания 3 платой со светодиодами (на чертеже не показано), блок питания 4, на тыльной наружной стороне 5 выполнены продольные радиаторные ребра 6, ориентированные в направлении от передней стороны 7 основания 3 к его задней стороне 8, боковые стороны 9 основания 3 снабжены отбортовкой 10 отсек 11 для крепления светильника 1 на стержневую опору (на чертеже не показано) снабжен откидной (вид , фиг. 1) крышкой 12, которая закреплена на оси 13, смонтированной в основании консоли 14 цилиндрического раструба 15 передняя сторона 7 корпуса-радиатора 2 снабжена защитной крышкой 16 с вентиляционными щелевидными отверстиями 17 ребра 6 корпусарадиатора 2 разделены поперечными пазами 18 с образованием секций 19 светодиоды снабжены рассеивающими линзами 20, установленными в окнах 21 светоотражателя 22 прозрачный экран 23 с торцевыми 24 и продольными 25 уплотнительными элементами. Светильник 1 собирают в соответствии с технологической картой. В корпусе-радиаторе 2 предварительно выполняют на тыльной наружной стороне 5 продольные радиаторные ребра 6, которые ориентируют в направлении от передней стороны 7 основания 3 к его задней стороне 8. Дополнительно на тыльной наружной стороне 5 фрезеруют поперечные пазы 18 с образованием секций 19 для повышения эффективности охлаждения блока питания 4 и платы со светодиодами (на чертеже не показано). Ширину поперечных пазов между секциями ребер 6 радиатора выполняют не менее чем в 1,4 раза больше расстояния между продольными ребрами 6 радиатора. Плату со светодиодами монтируют с внутренней стороны основания 3 в окнах 21 светоотражателя 22. Для равномерного распределения светового потока на светодиоды монтируют рассевающие линзы 20. Линзы 20 выбирают с углом излучения в горизонтальном направлении - 116-124 и вертикальном направлении - 20-44. С лицевой стороны корпусарадиатора 2 устанавливают прозрачный экран 23 из стекла или термопрочного поликарбоната для защиты светодиодов с рассеивающими линзами 20. Прозрачный экран 23 закрепляют с лицевой стороны корпуса-радиатора 2 с использованием торцевых 24 и продольных 25 уплотнительных элементов для обеспечения надежности защиты светодиодов и блока питания 4 от агрессивного воздействия внешней 4 86522012.10.30 среды. Торцевые уплотнительные элементы 24 для переднего и заднего торцов прозрачного экрана 23 изготовлены из полиэтилена и выполнены с пазом для установки экрана, а продольные уплотнительные элементы 25 для боковых сторон экрана 23 выполнены из полиуретана или резины в виде лент прямоугольного сечения и содержат герметизирующую канавку (на чертеже не показано). Переднюю сторону 7 корпуса-радиатора 2 закрывают защитной крышкой 16 с вентиляционными щелевидными отверстиями 17, через которые обеспечиваются вентиляция и охлаждение внутреннего пространства корпуса-радиатора 2 светильника 1. В отсек 11 устанавливают блок питания 4 и закрывают откидной (вид , фиг. 1) крышкой 12, которая с возможностью поворота закреплена на оси 13. Ось 13 смонтирована в основании консоли 14 цилиндрического раструба 15, предназначенного для крепления светильника 1 на стержневую опору (на чертеже не показано). Согласно полезной модели, заявителем освоено производство ряда светильников типа Лайтплан и Петал, технические характеристики которых приведены в табл. 1-4. Таблица 1 ДКУ 01-503-001 Лайтплан Параметры Тип кривой силы света в вертикальной плоскости Тип кривой силы света в горизонтальной плоскости Потребляемая мощность от сети, Вт, не более Световая эффективность, лм/Вт, не менее Световой поток, лм, не менее Масса, кг, не более Рекомендуемая высота подвеса, м Средняя освещенность (на высоте 10 м), лк, не менее Удельная масса, кг/Вт Габаритные размеры (ДШВ), мм, не более Параметры Тип кривой силы света в вертикальной плоскости Тип кривой силы света в горизонтальной плоскости Потребляемая мощность от сети, Вт, не более Световая эффективность, лм/Вт, не менее Световой поток, лм, не менее Масса, кг, не более Рекомендуемая высота подвеса, м Средняя освещенность (на высоте 12 м), лк, не менее Удельная масса, кг/Вт Габаритные размеры (ДШВ), мм, не более 86522012.10.30 Таблица 3 Параметры Тип кривой силы света в вертикальной плоскости Тип кривой силы света в горизонтальной плоскости Потребляемая мощность от сети, Вт, не более Световая эффективность, лм/Вт, не менее Световой поток, лм, не менее Масса, кг, не более Рекомендуемая высота подвеса, м Средняя освещенность (на высоте 12 м), лк, не менее Удельная масса, кг/Вт Габаритные размеры (ДШВ), мм, не более ДКУ 01-183-002(ДКУ 01-36301) Петал 002(-01) Петал широкая широкая осевая Параметры ДКУ 01-20 х 6-002(-01) Петал Тип кривой силы света в вертикальной плоскости широкая Тип кривой силы света в горизонтальной плоскости осевая Потребляемая мощность от сети, Вт, не более 150 (100) Световая эффективность, лм/Вт, не менее 70 (75) Световой поток, лм, не менее 10500 (7500) Масса, кг, не более 8,0 Рекомендуемая высота подвеса, м 10 Средняя освещенность (на высоте 12 м), лк, не менее 13 (9) Удельная масса, кг/Вт 0,04 Габаритные размеры (ДШВ), мм, не более 630330100 Светильники светодиодные отвечают требованиям ТУ 100886904.016-2011. По энергетической эффективности соответствуют классупо ГОСТ 8045 и предназначены для эксплуатации при температурах от минус 40 до плюс 40 С и относительной среднегодовой влажности 80 при температуре 20 С (климатическое исполнение УХЛ 1 по ГОСТ 15150). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 7
