Упаковка

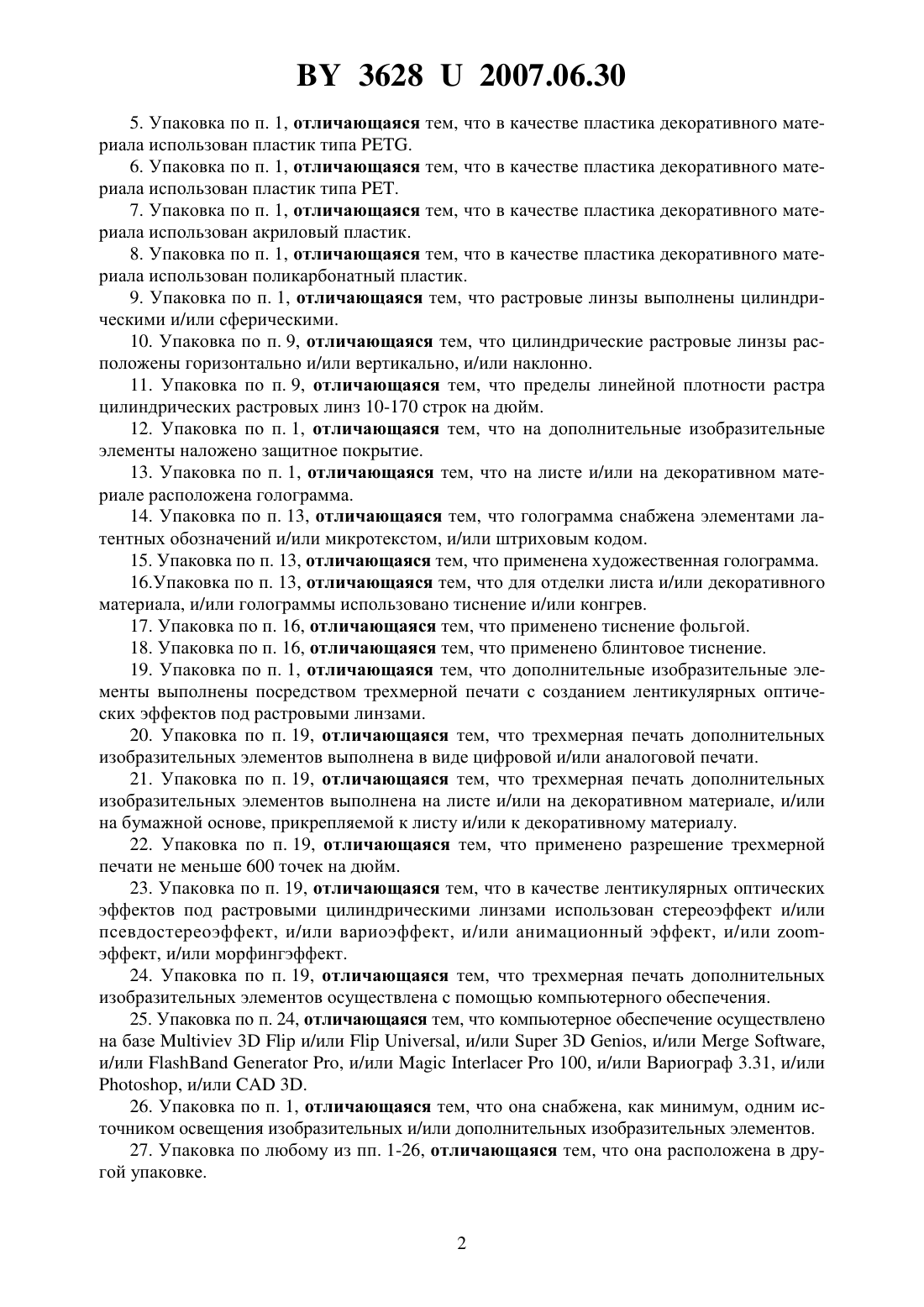

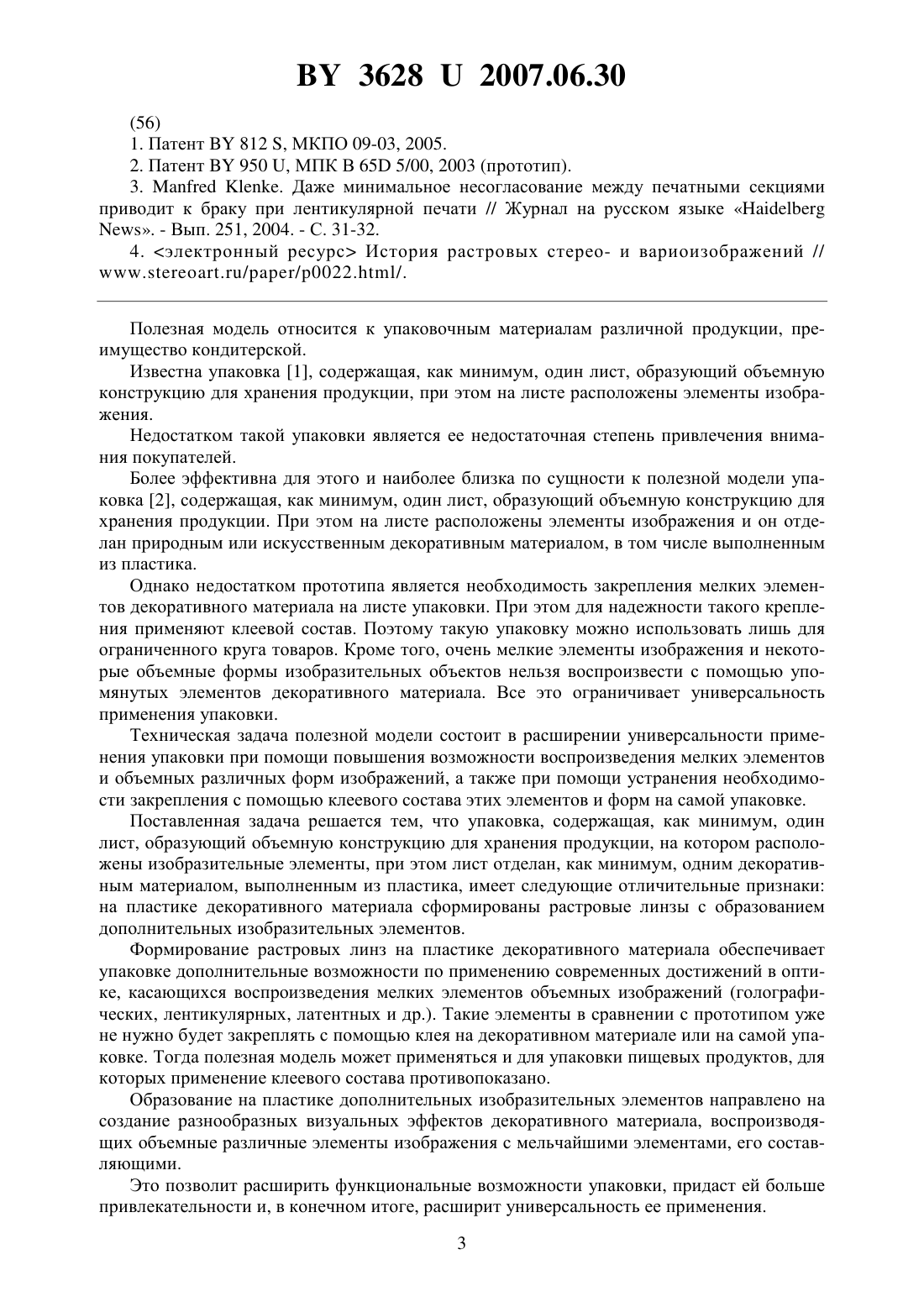

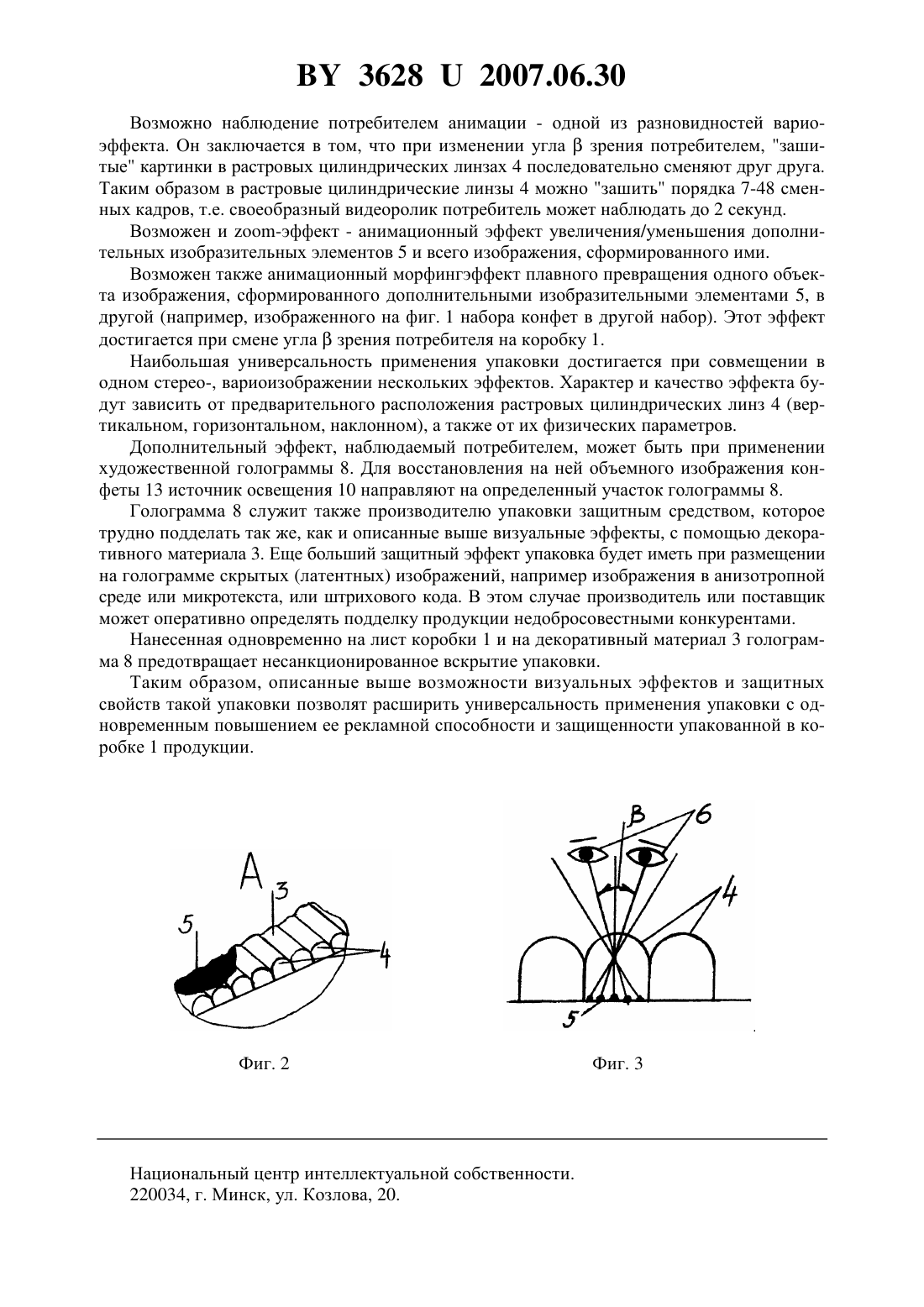

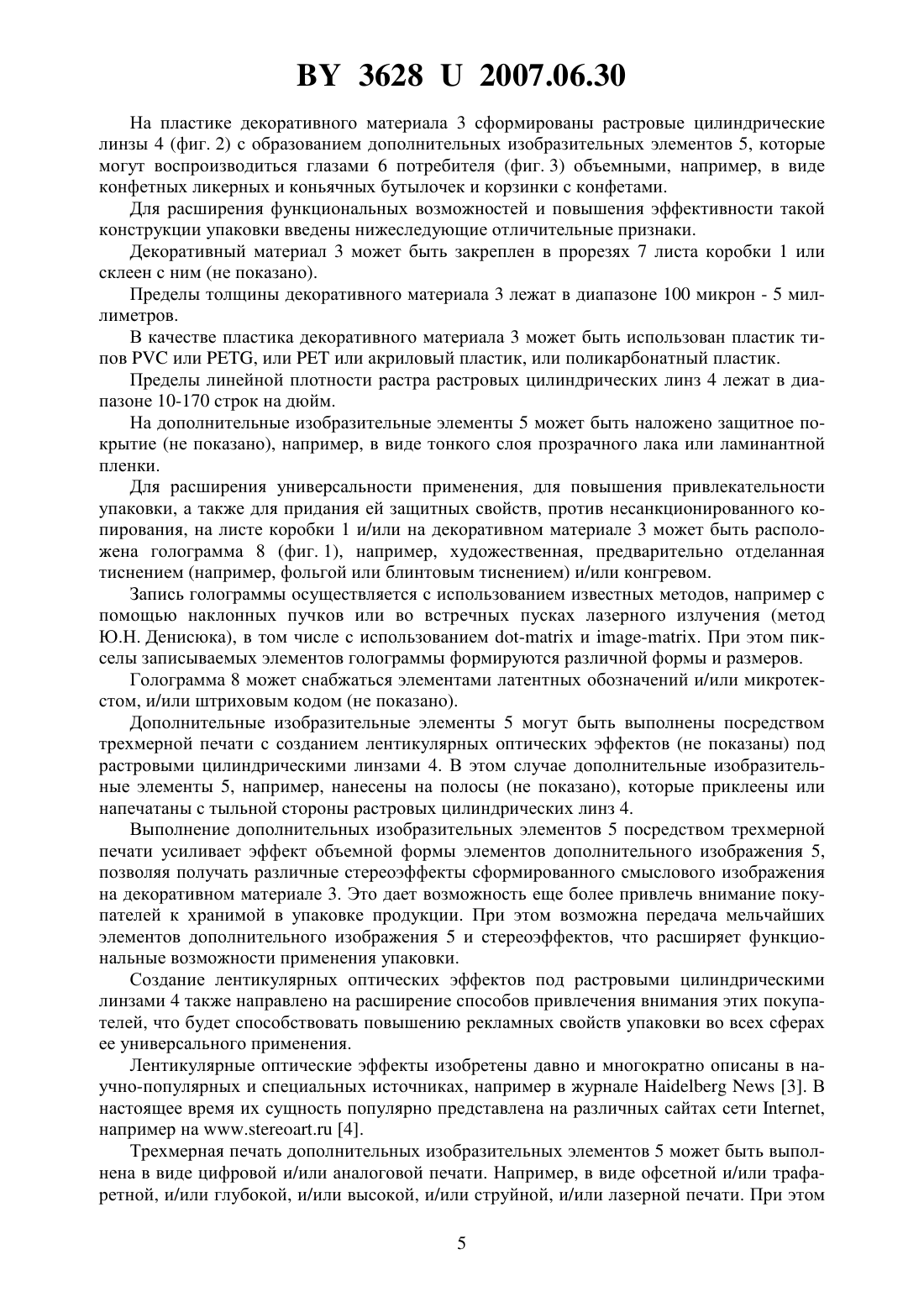

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Общество с ограниченной ответственностью Магия света Павлив Александр Юрьевич(72) Авторы Танин Леонид Викторович Павлив Александр Юрьевич Моисеенко Петр Васильевич(73) Патентообладатели Общество с ограниченной ответственностью Магия света Павлив Александр Юрьевич(57) 1. Упаковка, содержащая, как минимум, один лист, образующий объемную конструкцию для хранения продукции, на котором расположены изобразительные элементы, при этом лист отделан, как минимум, одним декоративным материалом, выполненным из пластика, отличающаяся тем, что на пластике декоративного материала сформированы растровые линзы с образованием дополнительных изобразительных элементов. 2. Упаковка по п. 1, отличающаяся тем, что декоративный материал закреплен в прорезях листа или склеен с ним. 3. Упаковка по п. 1, отличающаяся тем, что пределы толщины декоративного материала 100 микрон - 5 миллиметров. 4. Упаковка по п. 1, отличающаяся тем, что в качестве пластика декоративного материала использован пластик типа . 36282007.06.30 5. Упаковка по п. 1, отличающаяся тем, что в качестве пластика декоративного материала использован пластик типа . 6. Упаковка по п. 1, отличающаяся тем, что в качестве пластика декоративного материала использован пластик типа . 7. Упаковка по п. 1, отличающаяся тем, что в качестве пластика декоративного материала использован акриловый пластик. 8. Упаковка по п. 1, отличающаяся тем, что в качестве пластика декоративного материала использован поликарбонатный пластик. 9. Упаковка по п. 1, отличающаяся тем, что растровые линзы выполнены цилиндрическими и/или сферическими. 10. Упаковка по п. 9, отличающаяся тем, что цилиндрические растровые линзы расположены горизонтально и/или вертикально, и/или наклонно. 11. Упаковка по п. 9, отличающаяся тем, что пределы линейной плотности растра цилиндрических растровых линз 10-170 строк на дюйм. 12. Упаковка по п. 1, отличающаяся тем, что на дополнительные изобразительные элементы наложено защитное покрытие. 13. Упаковка по п. 1, отличающаяся тем, что на листе и/или на декоративном материале расположена голограмма. 14. Упаковка по п. 13, отличающаяся тем, что голограмма снабжена элементами латентных обозначений и/или микротекстом, и/или штриховым кодом. 15. Упаковка по п. 13, отличающаяся тем, что применена художественная голограмма. 16.Упаковка по п. 13, отличающаяся тем, что для отделки листа и/или декоративного материала, и/или голограммы использовано тиснение и/или конгрев. 17. Упаковка по п. 16, отличающаяся тем, что применено тиснение фольгой. 18. Упаковка по п. 16, отличающаяся тем, что применено блинтовое тиснение. 19. Упаковка по п. 1, отличающаяся тем, что дополнительные изобразительные элементы выполнены посредством трехмерной печати с созданием лентикулярных оптических эффектов под растровыми линзами. 20. Упаковка по п. 19, отличающаяся тем, что трехмерная печать дополнительных изобразительных элементов выполнена в виде цифровой и/или аналоговой печати. 21. Упаковка по п. 19, отличающаяся тем, что трехмерная печать дополнительных изобразительных элементов выполнена на листе и/или на декоративном материале, и/или на бумажной основе, прикрепляемой к листу и/или к декоративному материалу. 22. Упаковка по п. 19, отличающаяся тем, что применено разрешение трехмерной печати не меньше 600 точек на дюйм. 23. Упаковка по п. 19, отличающаяся тем, что в качестве лентикулярных оптических эффектов под растровыми цилиндрическими линзами использован стереоэффект и/или псевдостереоэффект, и/или вариоэффект, и/или анимационный эффект, и/или эффект, и/или морфингэффект. 24. Упаковка по п. 19, отличающаяся тем, что трехмерная печать дополнительных изобразительных элементов осуществлена с помощью компьютерного обеспечения. 25. Упаковка по п. 24, отличающаяся тем, что компьютерное обеспечение осуществлено на базе 3 и/или, и/или 3 , и/или,и/или, и/или 100, и/или Вариограф 3.31, и/или, и/или 3. 26. Упаковка по п. 1, отличающаяся тем, что она снабжена, как минимум, одним источником освещения изобразительных и/или дополнительных изобразительных элементов. 27. Упаковка по любому из пп. 1-26, отличающаяся тем, что она расположена в другой упаковке.(56) 1. Патент 812 , МКПО 09-03, 2005. 2. Патент 950 , МПК В 65 5/00, 2003 (прототип). 3.. Даже минимальное несогласование между печатными секциями приводит к браку при лентикулярной печати // Журнал на русском языке. - Вып. 251, 2004. - С. 31-32. 4. электронный ресурс История растровых стерео- и вариоизображений ////0022./. Полезная модель относится к упаковочным материалам различной продукции, преимущество кондитерской. Известна упаковка 1, содержащая, как минимум, один лист, образующий объемную конструкцию для хранения продукции, при этом на листе расположены элементы изображения. Недостатком такой упаковки является ее недостаточная степень привлечения внимания покупателей. Более эффективна для этого и наиболее близка по сущности к полезной модели упаковка 2, содержащая, как минимум, один лист, образующий объемную конструкцию для хранения продукции. При этом на листе расположены элементы изображения и он отделан природным или искусственным декоративным материалом, в том числе выполненным из пластика. Однако недостатком прототипа является необходимость закрепления мелких элементов декоративного материала на листе упаковки. При этом для надежности такого крепления применяют клеевой состав. Поэтому такую упаковку можно использовать лишь для ограниченного круга товаров. Кроме того, очень мелкие элементы изображения и некоторые объемные формы изобразительных объектов нельзя воспроизвести с помощью упомянутых элементов декоративного материала. Все это ограничивает универсальность применения упаковки. Техническая задача полезной модели состоит в расширении универсальности применения упаковки при помощи повышения возможности воспроизведения мелких элементов и объемных различных форм изображений, а также при помощи устранения необходимости закрепления с помощью клеевого состава этих элементов и форм на самой упаковке. Поставленная задача решается тем, что упаковка, содержащая, как минимум, один лист, образующий объемную конструкцию для хранения продукции, на котором расположены изобразительные элементы, при этом лист отделан, как минимум, одним декоративным материалом, выполненным из пластика, имеет следующие отличительные признаки на пластике декоративного материала сформированы растровые линзы с образованием дополнительных изобразительных элементов. Формирование растровых линз на пластике декоративного материала обеспечивает упаковке дополнительные возможности по применению современных достижений в оптике, касающихся воспроизведения мелких элементов объемных изображений (голографических, лентикулярных, латентных и др.). Такие элементы в сравнении с прототипом уже не нужно будет закреплять с помощью клея на декоративном материале или на самой упаковке. Тогда полезная модель может применяться и для упаковки пищевых продуктов, для которых применение клеевого состава противопоказано. Образование на пластике дополнительных изобразительных элементов направлено на создание разнообразных визуальных эффектов декоративного материала, воспроизводящих объемные различные элементы изображения с мельчайшими элементами, его составляющими. Это позволит расширить функциональные возможности упаковки, придаст ей больше привлекательности и, в конечном итоге, расширит универсальность ее применения. 3 36282007.06.30 Также для расширения функциональных возможностей такой конструкции упаковки желательны нижеследующие отличительные признаки декоративный материал закреплен в прорезях листа или склеен с ним пределы толщины декоративного материала 100 микрон - 5 миллиметров в качестве пластика декоративного материала использован пластик типав качестве пластика декоративного материала использован пластик типав качестве пластика декоративного материала использован пластик типав качестве пластика декоративного материала использован акриловый пластик в качестве пластика декоративного материала использован поликарбонатный пластик декоративные растровые линзы выполнены цилиндрическими и/или сферическими цилиндрические декоративные растровые линзы расположены горизонтально и/или вертикально, и/или наклонно пределы линейной плотности растра цилиндрических растровых линз 10-170 строк на дюйм на дополнительные изобразительные элементы наложено защитное покрытие на листе и/или на декоративном материале расположена голограмма голограмма снабжена элементами латентных обозначений и/или микротекстом применена художественная голограмма для отделки листа и/или декоративного материала, и/или голограммы использовано тиснение и/или конгрев применено тиснение фольгой применено блинтовое тиснение дополнительные изобразительные элементы выполнены посредством трехмерной печати с созданием лентикулярных оптических эффектов под растровыми линзами трехмерная печать дополнительных изобразительных элементов выполнена в виде цифровой и/или аналоговой трехмерная печать дополнительных изобразительных элементов выполнена на листе и/или на декоративном материале, и/или на бумажной основе, прикрепляемой к листу и/или к декоративному материалу применено разрешение трехмерной печати не меньше 600 точек на дюйм в качестве лентикулярных оптических эффектов под растровыми цилиндрическими линзами использован стереоэффект и/или псевдостереоэффект, и/или вариоэффект, и/или анимационный эффект, и/или -эффект, и/или морфингэффект трехмерная печать дополнительных изобразительных элементов осуществлена с помощью компьютерного обеспечения компьютерное обеспечение осуществлено на базе 3 и/или, и/или 3 , и/или, и/или, и/или 100, и/или Варио-граф 3.31, и/или , и/или 3 упаковка снабжена, как минимум, одним источником освещения изобразительных и/или дополнительных изобразительных элементов упаковка расположена в другой упаковке. Сущность полезной модели поясняется аксонометрией общего вида упаковки, показанной на фиг. 1, и увеличенным видом А из фиг. 1 фрагмента пластика декоративного элемента, показанного на фиг. 2. На фиг. 3 показана схема, поясняющая образование объемного изображения с помощью растровых линз, показанных на фиг. 2. Объемная конструкция упаковки (фиг. 1) выполнена, как минимум, из одного листа специальной выкройки, образующей, например, коробку 1 для хранения конфет. На ней расположены изобразительные элементы 2, например, в виде эмблемы кондитерской фабрики, текста и изображения осенних листьев. При этом лист коробки 1 отделан, как минимум, одним декоративным материалом 3, выполненным из пластика. 4 36282007.06.30 На пластике декоративного материала 3 сформированы растровые цилиндрические линзы 4 (фиг. 2) с образованием дополнительных изобразительных элементов 5, которые могут воспроизводиться глазами 6 потребителя (фиг. 3) объемными, например, в виде конфетных ликерных и коньячных бутылочек и корзинки с конфетами. Для расширения функциональных возможностей и повышения эффективности такой конструкции упаковки введены нижеследующие отличительные признаки. Декоративный материал 3 может быть закреплен в прорезях 7 листа коробки 1 или склеен с ним (не показано). Пределы толщины декоративного материала 3 лежат в диапазоне 100 микрон - 5 миллиметров. В качестве пластика декоративного материала 3 может быть использован пластик типовили , илиили акриловый пластик, или поликарбонатный пластик. Пределы линейной плотности растра растровых цилиндрических линз 4 лежат в диапазоне 10-170 строк на дюйм. На дополнительные изобразительные элементы 5 может быть наложено защитное покрытие (не показано), например, в виде тонкого слоя прозрачного лака или ламинантной пленки. Для расширения универсальности применения, для повышения привлекательности упаковки, а также для придания ей защитных свойств, против несанкционированного копирования, на листе коробки 1 и/или на декоративном материале 3 может быть расположена голограмма 8 (фиг. 1), например, художественная, предварительно отделанная тиснением (например, фольгой или блинтовым тиснением) и/или конгревом. Запись голограммы осуществляется с использованием известных методов, например с помощью наклонных пучков или во встречных пусках лазерного излучения (метод Ю.Н. Денисюка), в том числе с использованием - и -. При этом пикселы записываемых элементов голограммы формируются различной формы и размеров. Голограмма 8 может снабжаться элементами латентных обозначений и/или микротекстом, и/или штриховым кодом (не показано). Дополнительные изобразительные элементы 5 могут быть выполнены посредством трехмерной печати с созданием лентикулярных оптических эффектов (не показаны) под растровыми цилиндрическими линзами 4. В этом случае дополнительные изобразительные элементы 5, например, нанесены на полосы (не показано), которые приклеены или напечатаны с тыльной стороны растровых цилиндрических линз 4. Выполнение дополнительных изобразительных элементов 5 посредством трехмерной печати усиливает эффект объемной формы элементов дополнительного изображения 5,позволяя получать различные стереоэффекты сформированного смыслового изображения на декоративном материале 3. Это дает возможность еще более привлечь внимание покупателей к хранимой в упаковке продукции. При этом возможна передача мельчайших элементов дополнительного изображения 5 и стереоэффектов, что расширяет функциональные возможности применения упаковки. Создание лентикулярных оптических эффектов под растровыми цилиндрическими линзами 4 также направлено на расширение способов привлечения внимания этих покупателей, что будет способствовать повышению рекламных свойств упаковки во всех сферах ее универсального применения. Лентикулярные оптические эффекты изобретены давно и многократно описаны в научно-популярных и специальных источниках, например в журнале 3. В настоящее время их сущность популярно представлена на различных сайтах сети ,например на 4. Трехмерная печать дополнительных изобразительных элементов 5 может быть выполнена в виде цифровой и/или аналоговой печати. Например, в виде офсетной и/или трафаретной, и/или глубокой, и/или высокой, и/или струйной, и/или лазерной печати. При этом 5 36282007.06.30 трехмерная печать дополнительных изобразительных элементов 5 может выполняться на листе коробки 1 и/или на декоративном материале 3, и/или на бумажной основе (не показано), прикрепляемой к листу коробки 1 и/или к декоративному материалу 3. Рекомендуемое разрешение трехмерной печати не меньше 600 точек на дюйм. В качестве лентикулярных оптических эффектов под растровыми цилиндрическими линзами 4 могут быть использованы отдельно или в различных комбинациях, стереоэффект и/или псевдостереоэффект, и/или вариоэффект, и/или анимационный эффект, и/или эффект, и/или морфингэффект. Трехмерную печать дополнительных изобразительных элементов 5 желательно осуществлять с помощью компьютерного обеспечения, например, на базе 3 и/или, и/или 3 , и/или, и/или, и/или 100, и/или Вариограф 3.31, и/или , и/или 3. Для усиления лентикулярного эффекта дополнительных изобразительных элементов 5 или для усиления эффекта восприятия изображений на голограмме 8 в углублении 9 коробки 1 (фиг. 1) предварительно спрятан источник освещения 10 (или несколько). Он установлен на стойке 11, которая закреплена на сферическом шарнире 12 для восстановления объемного топографического изображения, например сказочного персонажа, иконы,цветов, здания, памятника зодчества или конфеты 13, с помощью пучка света 14. В качестве источника освещения 10 может быть использован целый ряд известных устройств,например, галогенные лампы, светодиоды, в том числе волоконные, люксионы и др. Причем углы подсветки голограммы 8 или любого из изобразительных элементов 2,или любого из дополнительных изобразительных элементов 5 могут быть различными,что обеспечивается при помощи перемещения источника освещения 9 вместе со стойкой 10 на сферическом шарнире 12. Выполнение источника освещения 9, кроме показанного на фиг. 1, может быть различным. Например, для подсветки голограммы 8, на которой будет изображена икона, рекомендуется использовать свечу или электрическую лампу, светодиод в виде свечки или лампадки. Применение упаковки для привлечения покупателей, например, к кондитерским изделиям, расположенным в ней, осуществляется следующим образом. Коробку 1 кладут, например, на полку стеллажа в торговом зале магазина. Потребитель, обращая внимание на коробку 1, видит своими глазами 6 изобразительные элементы 2 и дополнительные изобразительные элементы 5. При этом, благодаря отклонению каждой из растровых цилиндрических линз 4 дополнительных изобразительных элементов 5, на которые потребитель смотрит под разными углами зрения, им воспринимаются нижеследующие различные визуальные эффекты. Таким образом, потребитель видит объект изображения так, как будто находится рядом с ним. Для создания стереоэффекта необходима многоракурсная съемка или 3 моделирование. Стереоэффект - ярко выраженный эффект объема композиции или объекта изображения. Этот эффект основан на том, что при просмотре полученного стереоизображения один глаз 6 (фиг. 3) видит объект с одного ракурса, другой глаз 6 - с другого. Одной из разновидностей стереоэффекта является т.н. Псевдо-Стерео. Эффект основан на взаимном смещении слоев композиции относительно друг друга и перекрытии одного изображения другим. Преимуществом Псевдо-Стерео эффекта является простота и возможность создавать визуально объемное изображение из плоских предметов. Это, конечно же, приемлемо по себестоимости для массово изготавливаемых упаковок. Потребитель может также наблюдать вариоэффект. Это эффект смены одного изображения другим при изменении угла обзора. Для качественной смены картинок используется не более 2-3 изображений. 6 36282007.06.30 Возможно наблюдение потребителем анимации - одной из разновидностей вариоэффекта. Он заключается в том, что при изменении углазрения потребителем, зашитые картинки в растровых цилиндрических линзах 4 последовательно сменяют друг друга. Таким образом в растровые цилиндрические линзы 4 можно зашить порядка 7-48 сменных кадров, т.е. своеобразный видеоролик потребитель может наблюдать до 2 секунд. Возможен и -эффект - анимационный эффект увеличения/уменьшения дополнительных изобразительных элементов 5 и всего изображения, сформированного ими. Возможен также анимационный морфингэффект плавного превращения одного объекта изображения, сформированного дополнительными изобразительными элементами 5, в другой (например, изображенного на фиг. 1 набора конфет в другой набор). Этот эффект достигается при смене углазрения потребителя на коробку 1. Наибольшая универсальность применения упаковки достигается при совмещении в одном стерео-, вариоизображении нескольких эффектов. Характер и качество эффекта будут зависить от предварительного расположения растровых цилиндрических линз 4 (вертикальном, горизонтальном, наклонном), а также от их физических параметров. Дополнительный эффект, наблюдаемый потребителем, может быть при применении художественной голограммы 8. Для восстановления на ней объемного изображения конфеты 13 источник освещения 10 направляют на определенный участок голограммы 8. Голограмма 8 служит также производителю упаковки защитным средством, которое трудно подделать так же, как и описанные выше визуальные эффекты, с помощью декоративного материала 3. Еще больший защитный эффект упаковка будет иметь при размещении на голограмме скрытых (латентных) изображений, например изображения в анизотропной среде или микротекста, или штрихового кода. В этом случае производитель или поставщик может оперативно определять подделку продукции недобросовестными конкурентами. Нанесенная одновременно на лист коробки 1 и на декоративный материал 3 голограмма 8 предотвращает несанкционированное вскрытие упаковки. Таким образом, описанные выше возможности визуальных эффектов и защитных свойств такой упаковки позволят расширить универсальность применения упаковки с одновременным повышением ее рекламной способности и защищенности упакованной в коробке 1 продукции. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 7
