Устройство для хранения и нанесения препарата

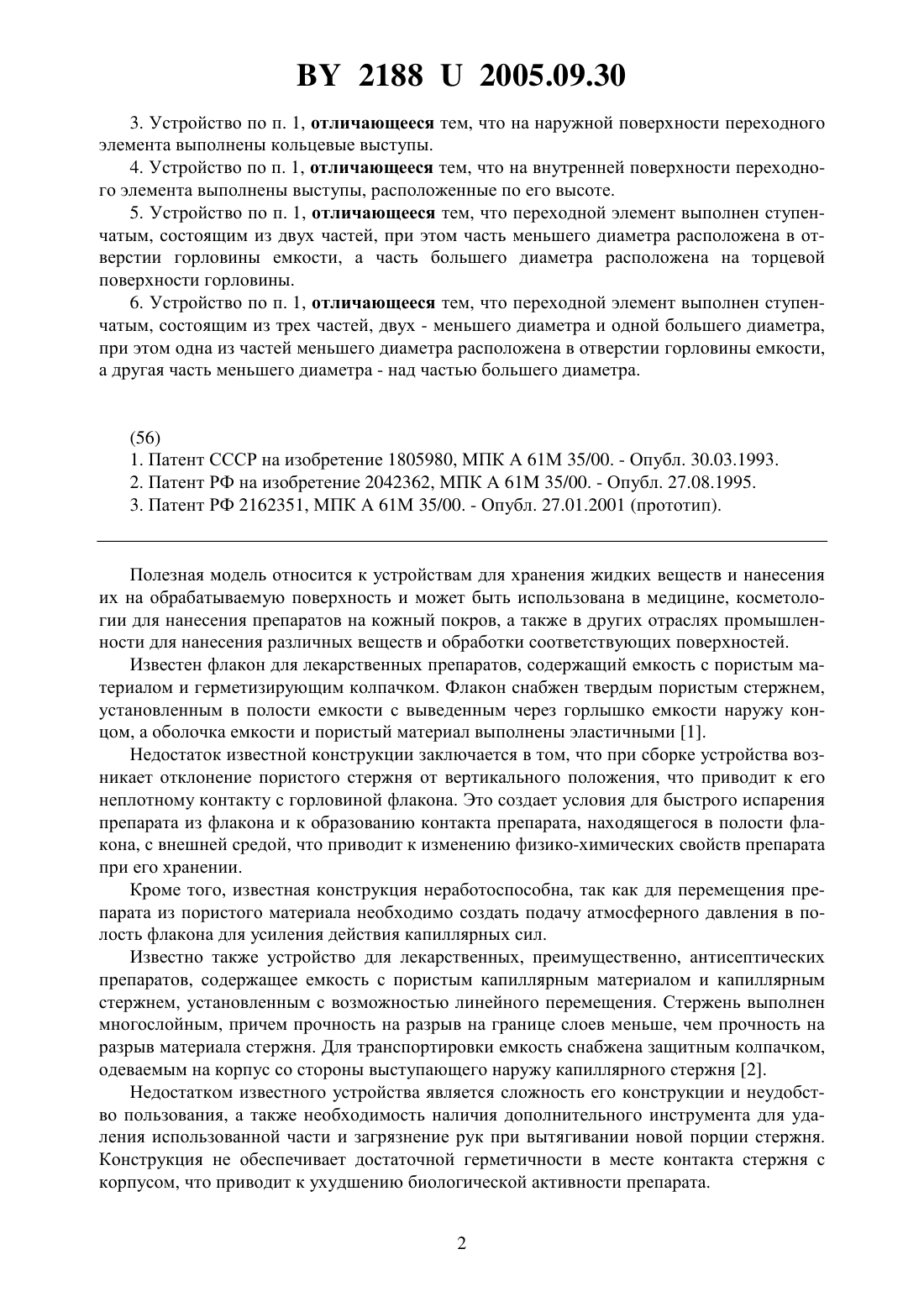

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ХРАНЕНИЯ И НАНЕСЕНИЯ ПРЕПАРАТА(71) Заявитель Автономная некоммерческая организация Саратовское конструкторское бюро тары и упаковки ПРОФИПАК(72) Автор Полянский Владимир Васильевич(73) Патентообладатель Автономная некоммерческая организация Саратовское конструкторское бюро тары и упаковки ПРОФИПАК(57) 1. Устройство для хранения и нанесения препарата, содержащее емкость с горловиной, в которой выполнено отверстие, пористый стержень и герметизирующий колпачок,при этом один конец пористого стержня выступает наружу емкости, а другой направлен в полость емкости, отличающееся тем, что снабжено переходным элементом, установленным в отверстии горловины емкости, при этом в переходном элементе выполнено центральное отверстие, в котором расположен пористый стержень. 2. Устройство по п. 1, отличающееся тем, что переходной элемент выполнен из пластмассы, например из полиэтилена. 21882005.09.30 3. Устройство по п. 1, отличающееся тем, что на наружной поверхности переходного элемента выполнены кольцевые выступы. 4. Устройство по п. 1, отличающееся тем, что на внутренней поверхности переходного элемента выполнены выступы, расположенные по его высоте. 5. Устройство по п. 1, отличающееся тем, что переходной элемент выполнен ступенчатым, состоящим из двух частей, при этом часть меньшего диаметра расположена в отверстии горловины емкости, а часть большего диаметра расположена на торцевой поверхности горловины. 6. Устройство по п. 1, отличающееся тем, что переходной элемент выполнен ступенчатым, состоящим из трех частей, двух - меньшего диаметра и одной большего диаметра,при этом одна из частей меньшего диаметра расположена в отверстии горловины емкости,а другая часть меньшего диаметра - над частью большего диаметра.(56) 1. Патент СССР на изобретение 1805980, МПК А 61 М 35/00. - Опубл. 30.03.1993. 2. Патент РФ на изобретение 2042362, МПК А 61 35/00. - Опубл. 27.08.1995. 3. Патент РФ 2162351, МПК А 61 М 35/00. - Опубл. 27.01.2001 (прототип). Полезная модель относится к устройствам для хранения жидких веществ и нанесения их на обрабатываемую поверхность и может быть использована в медицине, косметологии для нанесения препаратов на кожный покров, а также в других отраслях промышленности для нанесения различных веществ и обработки соответствующих поверхностей. Известен флакон для лекарственных препаратов, содержащий емкость с пористым материалом и герметизирующим колпачком. Флакон снабжен твердым пористым стержнем,установленным в полости емкости с выведенным через горлышко емкости наружу концом, а оболочка емкости и пористый материал выполнены эластичными 1. Недостаток известной конструкции заключается в том, что при сборке устройства возникает отклонение пористого стержня от вертикального положения, что приводит к его неплотному контакту с горловиной флакона. Это создает условия для быстрого испарения препарата из флакона и к образованию контакта препарата, находящегося в полости флакона, с внешней средой, что приводит к изменению физико-химических свойств препарата при его хранении. Кроме того, известная конструкция неработоспособна, так как для перемещения препарата из пористого материала необходимо создать подачу атмосферного давления в полость флакона для усиления действия капиллярных сил. Известно также устройство для лекарственных, преимущественно, антисептических препаратов, содержащее емкость с пористым капиллярным материалом и капиллярным стержнем, установленным с возможностью линейного перемещения. Стержень выполнен многослойным, причем прочность на разрыв на границе слоев меньше, чем прочность на разрыв материала стержня. Для транспортировки емкость снабжена защитным колпачком,одеваемым на корпус со стороны выступающего наружу капиллярного стержня 2. Недостатком известного устройства является сложность его конструкции и неудобство пользования, а также необходимость наличия дополнительного инструмента для удаления использованной части и загрязнение рук при вытягивании новой порции стержня. Конструкция не обеспечивает достаточной герметичности в месте контакта стержня с корпусом, что приводит к ухудшению биологической активности препарата. 2 21882005.09.30 Наиболее близким техническим решением к заявляемой полезной модели является флакон для лекарственных препаратов, содержащий эластичную емкость с отверстием в виде горлышка, пористый стержень, установленный в полости емкости и одним своим концом выступающий наружу, и герметизирующий колпачок, размещенный над горлышком емкости. Эластичная емкость снабжена головной частью с отверстием, площадь которого не больше площади сечения пористого стержня, а площадь сечения пористого стержня в части, размещенной в полости емкости, больше площади отверстия горлышка емкости 3. Недостаток известной конструкции заключается в отсутствии плотного контакта пористого стержня с горловиной емкости из-за того, что контур поперечного сечения стержня отличается от контактируемого с ним контура поперечного сечения выходного отверстия горловины. Это приводит к возможности утечки препарата из емкости. Если пористый стержень устанавливать в горловине емкости по плотной посадке, то это приведет к изменению плотности пористого стержня и, соответственно, изменению его проводящей способности. Неплотный контакт пористого стержня с горловиной емкости также ухудшает физико-химические свойства препарата, снижая его биологическую активность. Кроме того, сложность конструкции приводит к увеличению себестоимости ее изготовления и к удорожанию устройства. Задачей настоящей полезной модели является сохранение биологической активности препарата за счет исключения утечки препарата из емкости и, а также упрощение конструкции устройства и снижение себестоимости его изготовления. Технический результат, достигаемый в результате решения поставленной задачи, заключается в образовании уплотнения в месте контакта пористого стержня с горловиной емкости без изменения проводящей способности пористого стержня. Поставленная задача достигается тем, что устройство для хранения и нанесения препарата, содержащее емкость с горловиной, в которой выполнено отверстие, пористый стержень и герметизирующий колпачок, при этом один конец пористого стержня выступает наружу емкости, а другой направлен в полость емкости, согласно полезной модели,снабжено переходным элементом, установленным в отверстии горловины емкости, при этом в переходном элементе выполнено центральное отверстие, в котором расположен пористый стержень. Переходной элемент выполнен из пластмассы, например из полиэтилена. На наружной поверхности переходного элемента могут быть выполнены кольцевые выступы. На внутренней поверхности переходного элемента могут быть выполнены выступы,расположенные по его высоте. Переходной элемент может быть выполнен ступенчатым, состоящим из двух частей,при этом часть меньшего диаметра расположена в отверстии горловины емкости, а часть большего диаметра расположена на торцевой поверхности горловины. Переходной элемент может быть выполнен ступенчатым, состоящим из трех частей,двух меньшего диаметра и одной большего диаметра, при этом одна из частей меньшего диаметра расположена в отверстии горловины емкости, а другая часть меньшего диаметра над частью большего диаметра. Наличие в устройстве для хранения и нанесения препарата переходного элемента позволяет сначала установить пористый стержень в переходной элемент с усилием, не допускающим деформацию пористого стержня. После этого переходной элемент, с находящимся в нем пористым стержнем, с большим усилием устанавливается в горловине емкости, образуя эффективные поверхности уплотнения в месте контакта переходного элемента с горловиной емкости и переходного элемента с пористым стержнем. За счет 3 21882005.09.30 деформируемости материала переходного элемента, его часть, контактирующая с горловиной емкости, слегка смещается в радиальном направлении, плотно охватывая пористый стержень. При этом линии уплотнения расширяются в поперечном направлении, образуя лабиринтную уплотняющую поверхность как между горловиной емкости и переходным элементом, так и между переходным элементом и пористым стержнем, обеспечивая герметизацию устройства. Кроме того переходной элемент позволяет сохранить целостность и качественные характеристики пористого стержня, так как переходной элемент ослабляет воздействие на поверхность пористого стержня сжимающих усилий, возникающих при его установке в горловину сосуда. Это позволяет устранить утечку препарата из емкости без изменения проводящей способности пористого стержня и сохранить биологическую активность препарата. Кроме того, заявляемая совокупность признаков значительно упрощает конструкцию устройства, а технологичность изготовления переходного элемента снижает себестоимость изготовления устройства. Заявляемая полезная модель поясняется следующими чертежами, где на фиг. 1-5 изображены примеры выполнения устройства для хранения и нанесения препарата, общий вид, продольный разрез на фиг. 6 - переходной элемент, продольный на фиг. 7 - переходной элемент, вид сверху фиг. 5 на фиг. 8-11 - примеры выполнения форм рабочих наконечников пористого стержня на фиг. 12 и 13 - примеры выполнения форм поперечного сечения емкости. Позиции на чертежах обозначают следующее 1 - емкость 2 - горловина емкости 1 3 отверстие горловины 2 емкости 1 4 - пористый стержень 5 - герметизирующий колпачок 6 - переходной элемент 7 - центральное отверстие переходного элемента 6 8 - кольцевой выступ на наружной поверхности переходного элемента 6 9 - радиальный выступ на внутренней поверхности переходного элемента 10 - часть ступенчатого переходного элемента 6 меньшего диаметра, расположенная в отверстии 3 горловины 2 емкости 1 11 часть ступенчатого переходного элемента 6 большего диаметра, расположенная на торцевой поверхности горловины 2 емкости 1 12 - часть ступенчатого переходного элемента 6 меньшего диаметра, расположенная над частью 11 переходного элемента 6 большего диаметра 13 - резьбовое соединение между герметизирующим колпачком 5 и горловиной 2 емкости 1 14 - кольцевой выступ на наружной поверхности горловины 2 емкости 1 15 кольцевая впадина на внутренней поверхности колпачка 5 16 - внутренний стакан на герметизирующем колпачке 5. Устройство содержит емкость 1 с горловиной 2, в которой выполнено отверстие 3, пористый стержень 4, и герметизирующий колпачок 5. В отверстии 3 горловины 2 установлен переходной элемент 6, имеющий центральное отверстие 7, в котором размещен пористый стержень 4. При этом один конец пористого стержня 4 выступает наружу емкости 1, а другой расположен в полости емкости 1 (фиг. 1-5). Переходной элемент 6 выполнен из пластмассы, например из полиэтилена. Переходной элемент 6 изготавливается с допуском на диаметр наружной поверхности,обеспечивающим плотную посадку в отверстии 3 горловины 2 емкости 1 с образованием линий эффективного уплотнения по поверхности контакта переходного элемента 6 и горловине 2 емкости 1. Так как при установке переходного элемента 6 в отверстие 3 горловины 2, вследствие довольно высокой деформируемости пластмассы, из которой выполнен переходной элемент 6, его часть, контактирующая с горловиной 2 емкости 1, слегка смещается в радиальном направлении, плотно охватывая пористый наконечник 4. Линии уплотнения расширяются в поперечном направлении, образуя лабиринтную уплотняющую поверхность как между горловиной емкости и переходным элементом 6, так и между переходным элементом 6 и пористым стержнем 4, обеспечивая герметизацию устройства. 4 21882005.09.30 Для образования дополнительных уплотняющих поверхностей между переходным элементом 6 и горловиной 2 емкости 1 на наружной поверхности переходного элемента 6 могут быть выполнены кольцевые выступы 8 (фиг. 6). На внутренней поверхности переходного элемента 6 могут быть выполнены радиальные выступы 9, расположенные по всей его высоте и образующие лабиринтную уплотняющую поверхность между переходным элементом 6 и пористым стержнем 4. Кроме того, радиальные выступы 9 удерживают пористый стержень 4 от смещения в радиальном и осевом направлениях (фиг. 6 и 7). Для использования переходного элемента 6 в емкостях, выполненных из различных материалов, целесообразно выполнять переходной элемент ступенчатым. Переходной элемент 6 может быть выполнен ступенчатым, состоящим из двух частей,одна часть 10 меньшего диаметра, а другая часть 11 большего диаметра. При этом часть 10 меньшего диаметра расположена в отверстии 3 горловины 2 емкости 1, а часть 11 большего диаметра расположена на торцевой поверхности горловины 2 (фиг. 2). Переходной элемент 6 может быть выполнен ступенчатым, состоящим из трех частей двух частей меньшего диаметра и одной части большего диаметра. При этом одна из частей 10 меньшего диаметра расположена в отверстии 3 горловины 2 емкости 1, а другая часть 12 меньшего диаметра - над частью 11 большего диаметра (фиг. 3). Часть пористого стержня 4, выступающая из емкости 1 наружу, служит рабочим наконечником и может иметь различную форму, например скошенную под некоторым углом(фиг. 1), плоскую в диаметральной части (фиг. 8, 9), сферическую (фиг. 10), плоскую со стороны торцевой части (фиг. 11). Форма рабочего наконечника пористого стержня 4 выбирается в зависимости от свойств препарата, от процедуры нанесения препарата на обрабатываемую поверхность. Герметизирующий колпачок 5 может устанавливаться на горловину 2 емкости 1 посредством резьбового соединения 13 (фиг. 1-4) или посредством кольцевого выступа 14 на наружной поверхности горловины 2 и впадины 15 на внутренней поверхности колпачка 5(фиг. 5). На герметизирующем колпачке 5 может быть выполнен внутренний стакан 16, охватывающий выступающий из емкости 1 пористый стержень 4 и уменьшающий объем пространства вокруг пористого стержня 4, что уменьшает испаряемость препарата (фиг. 4 и 5). Емкость 1 может быть выполнена либо из пластмассы, либо из стекла и иметь различную форму поперечного сечения, например круглую (фиг. 12) или эллипсовидную(фиг. 13). Использование устройства для хранения и нанесения препарата осуществляют следующим образом. Для нанесения препарата на обрабатываемую поверхность необходимо снять герметизирующий колпачок 5, перевернуть емкость 1 пористым наконечником 4 вниз. Препарат пропитывает пористый стержень 4 и можно приступать к обработке поверхности, например, нанести на кожный покров очищающий лосьон или йодистую сеточку. Заявляемое устройство можно использовать для различных видов обработки различных поверхностей. Хранение препарата в условиях, исключающих утечку препарата, сохраняет его биологическую активность. Конструкция устройства обеспечивает простоту хранения препарата и пользования устройством. При этом руки пользователя остаются чистыми, препарат расходуется экономно. Кроме того, простота конструкции устройств снижает себестоимость его изготовления и делает его доступным средством для широкого круга лиц. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
