Натриево-кальциево-силикатное стекло для контейнеров (варианты) и стеклянный контейнер.

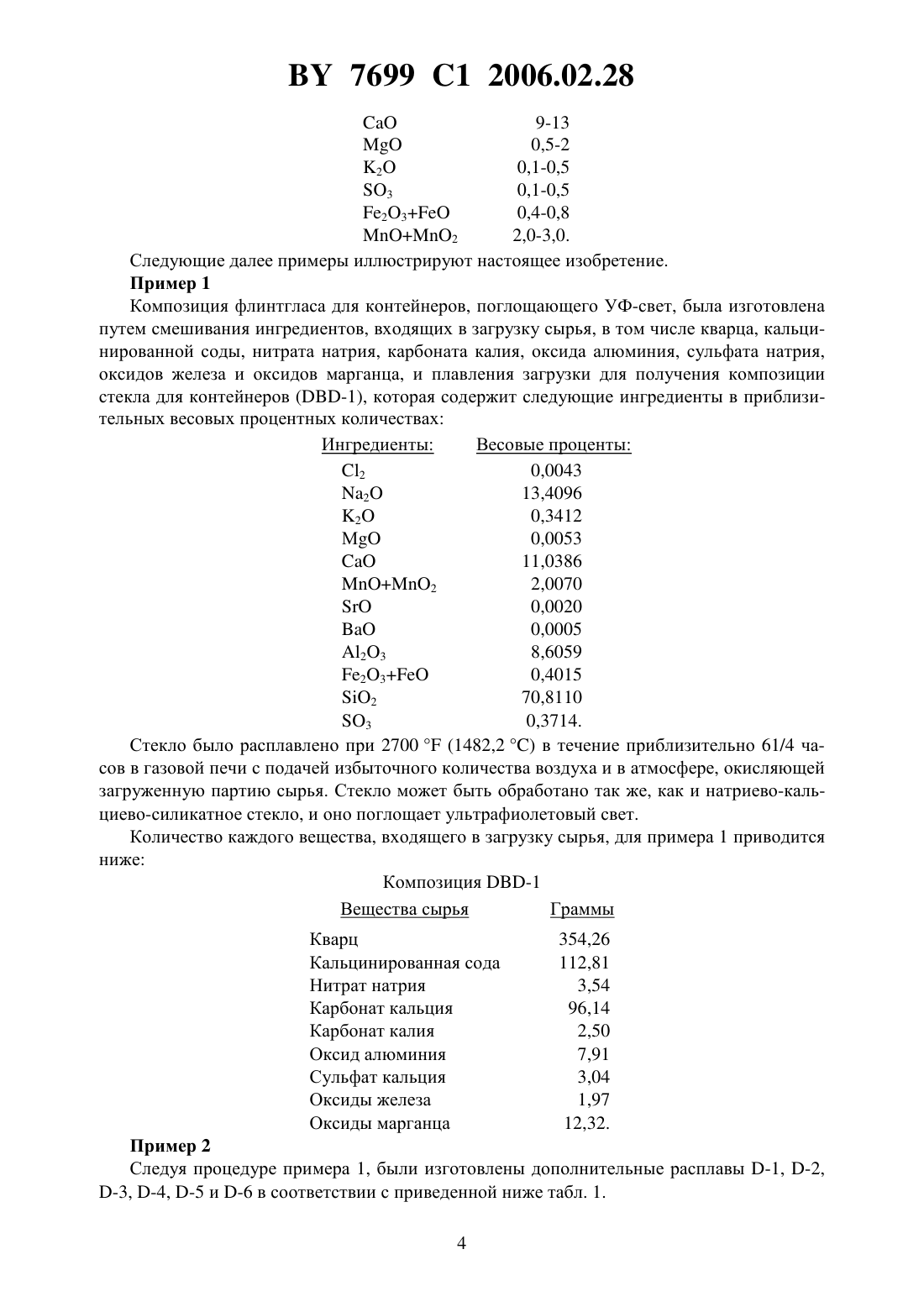

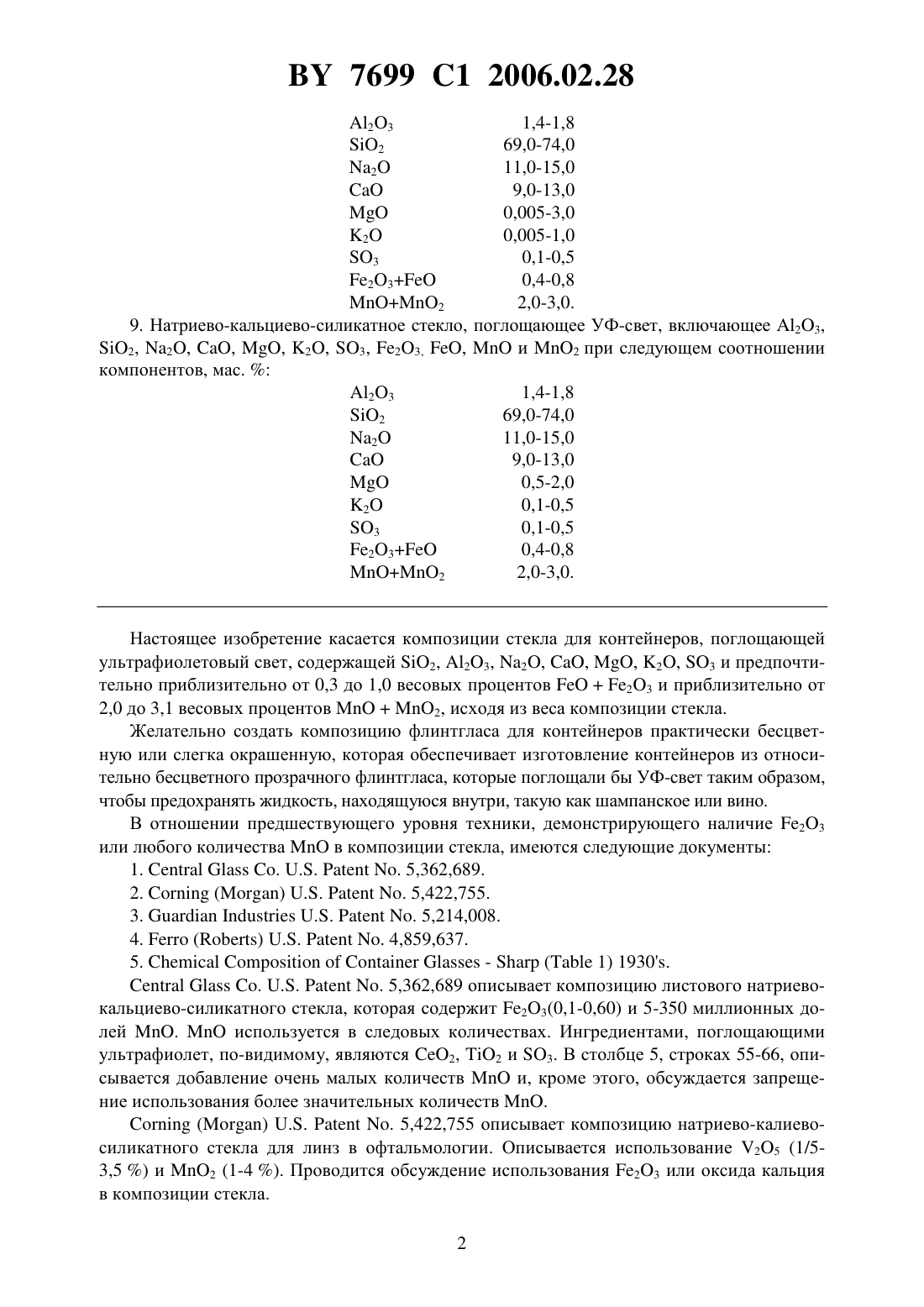

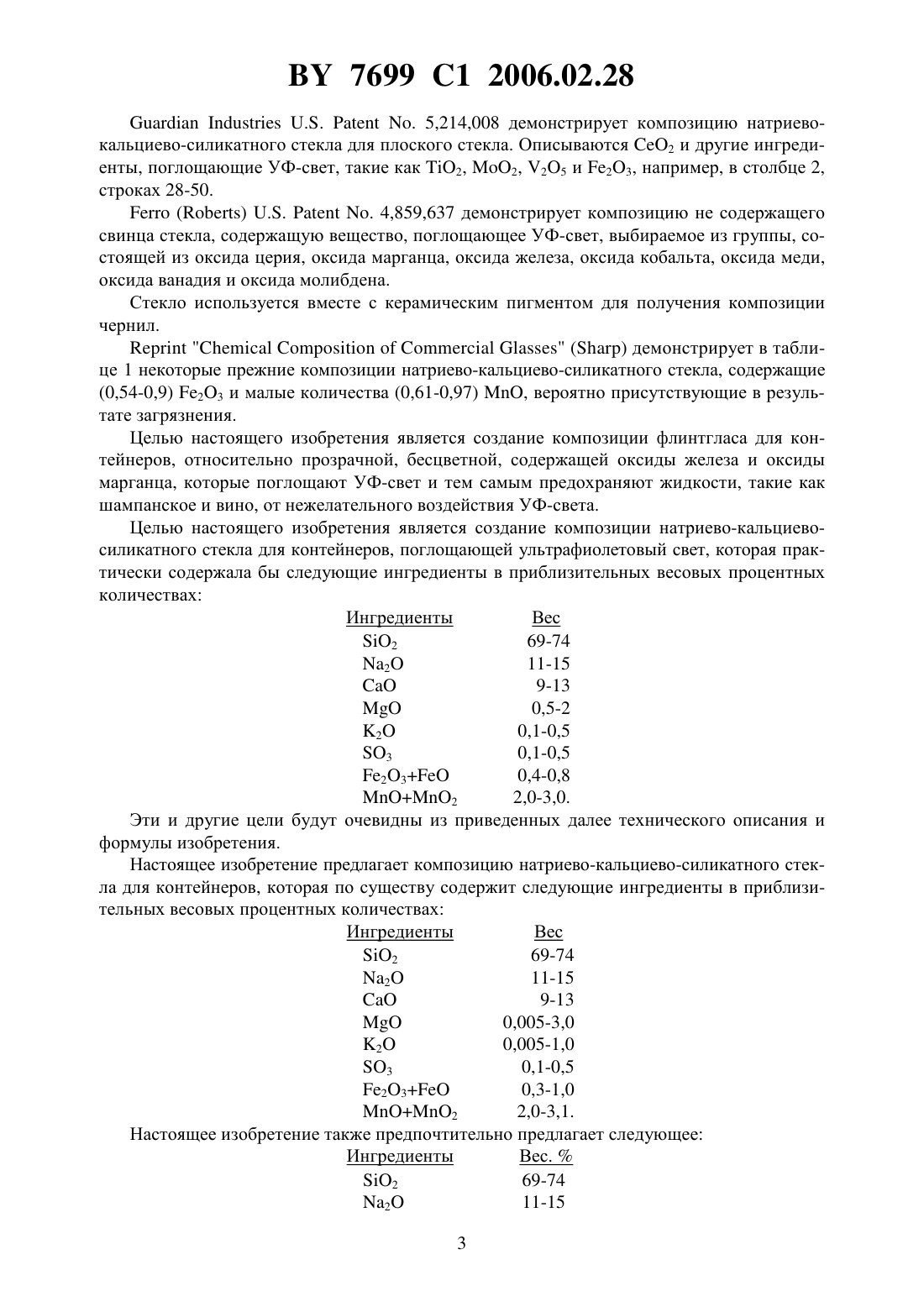

(51)03 3/087, 4/08 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ НАТРИЕВО-КАЛЬЦИЕВО-СИЛИКАТНОЕ СТЕКЛО ДЛЯ КОНТЕЙНЕРОВ (ВАРИАНТЫ) И СТЕКЛЯННЫЙ КОНТЕЙНЕР(57) 1. Натриево-кальциево-силикатное стекло для контейнеров, включающее 23, 2,2, , , 2, 3, 23, ,и 2 при следующем соотношении компонентов, мас.23 1,4-1,8 2 69,0-74,0 2 11,0-15,0 0,005-3,0 2 0,005-1,0 3 0,1-0,5 23 0,3-1,0 2 2,0-3,1. 2. Стекло по п. 1, отличающееся тем, что, по меньшей мере, приблизительно 80 железа находится в состоянии 3. 3. Стекло по п. 1, отличающееся тем, что количество 2 составляет приблизительно 2,2-2,8 мас. . 4. Стекло по п. 1, отличающееся тем, что количество 2 составляет приблизительно 2,4-2,6 мас. . 5. Стекло по п. 1, отличающееся тем, что содержит железо в форме 2 и 3, а отношение 2/3 составляет приблизительно 0,1-0,3. 6. Стекло по п. 1, отличающееся тем, что количество 23 составляет приблизительно 0,6 мас. , а количество 2 составляет приблизительно 2-3 мас. . 7. Стеклянный контейнер, полученный из стекла по п. 1. 8. Натриево-кальциево-силикатное стекло для контейнеров, включающее 23, 2,2, , , 2, 3, 23, ,и 2 при следующем соотношении компонентов, мас. 0,005-3,0 2 0,005-1,0 3 0,1-0,5 23 0,4-0,8 2 2,0-3,0. 9. Натриево-кальциево-силикатное стекло, поглощающее УФ-свет, включающее 23,2, 2, , , 2, 3, 23, ,и 2 при следующем соотношении компонентов, мас.23 1,4-1,8 2 69,0-74,0 2 11,0-15,0 0,5-2,0 2 0,1-0,5 3 0,1-0,5 23 0,4-0,8 2 2,0-3,0. Настоящее изобретение касается композиции стекла для контейнеров, поглощающей ультрафиолетовый свет, содержащей 2, 23, 2, , , 2, 3 и предпочтительно приблизительно от 0,3 до 1,0 весовых процентов 23 и приблизительно от 2,0 до 3,1 весовых процентов 2, исходя из веса композиции стекла. Желательно создать композицию флинтгласа для контейнеров практически бесцветную или слегка окрашенную, которая обеспечивает изготовление контейнеров из относительно бесцветного прозрачного флинтгласа, которые поглощали бы УФ-свет таким образом,чтобы предохранять жидкость, находящуюся внутри, такую как шампанское или вино. В отношении предшествующего уровня техники, демонстрирующего наличие 23 или любого количествав композиции стекла, имеются следующие документы 1.. . 5,362,689. 2.. 5,422,755. 3.. 5,214,008. 4.. 4,859,637. 5.-( 1) 1930.. . 5,362,689 описывает композицию листового натриевокальциево-силикатного стекла, которая содержит 23(0,1-0,60) и 5-350 миллионных долей .используется в следовых количествах. Ингредиентами, поглощающими ультрафиолет, по-видимому, являются 2, 2 и 3. В столбце 5, строках 55-66, описывается добавление очень малых количестви, кроме этого, обсуждается запрещение использования более значительных количеств .. 5,422,755 описывает композицию натриево-калиевосиликатного стекла для линз в офтальмологии. Описывается использование 25 (1/53,5 ) и 2 (1-4 ). Проводится обсуждение использования 23 или оксида кальция в композиции стекла. 2 7699 1 2006.02.28. 5,214,008 демонстрирует композицию натриевокальциево-силикатного стекла для плоского стекла. Описываются 2 и другие ингредиенты, поглощающие УФ-свет, такие как 2, 2, 25 и 23, например, в столбце 2,строках 28-50.. 4,859,637 демонстрирует композицию не содержащего свинца стекла, содержащую вещество, поглощающее УФ-свет, выбираемое из группы, состоящей из оксида церия, оксида марганца, оксида железа, оксида кобальта, оксида меди,оксида ванадия и оксида молибдена. Стекло используется вместе с керамическим пигментом для получения композиции чернил.демонстрирует в таблице 1 некоторые прежние композиции натриево-кальциево-силикатного стекла, содержащие(0,54-0,9) 23 и малые количества (0,61-0,97) , вероятно присутствующие в результате загрязнения. Целью настоящего изобретения является создание композиции флинтгласа для контейнеров, относительно прозрачной, бесцветной, содержащей оксиды железа и оксиды марганца, которые поглощают УФ-свет и тем самым предохраняют жидкости, такие как шампанское и вино, от нежелательного воздействия УФ-света. Целью настоящего изобретения является создание композиции натриево-кальциевосиликатного стекла для контейнеров, поглощающей ультрафиолетовый свет, которая практически содержала бы следующие ингредиенты в приблизительных весовых процентных количествах Ингредиенты Вес 2 69-74 2 11-15 0,5-2 2 0,1-0,5 3 0,1-0,5 23 0,4-0,8 2 2,0-3,0. Эти и другие цели будут очевидны из приведенных далее технического описания и формулы изобретения. Настоящее изобретение предлагает композицию натриево-кальциево-силикатного стекла для контейнеров, которая по существу содержит следующие ингредиенты в приблизительных весовых процентных количествах Ингредиенты Вес 2 69-74 2 11-15 0,005-3,0 2 0,005-1,0 3 0,1-0,5 23 0,3-1,0 2 2,0-3,1. Настоящее изобретение также предпочтительно предлагает следующее Ингредиенты Вес.2 69-74 2 11-15 3 0,5-2 2 0,1-0,5 3 0,1-0,5 23 0,4-0,8 2 2,0-3,0. Следующие далее примеры иллюстрируют настоящее изобретение. Пример 1 Композиция флинтгласа для контейнеров, поглощающего УФ-свет, была изготовлена путем смешивания ингредиентов, входящих в загрузку сырья, в том числе кварца, кальцинированной соды, нитрата натрия, карбоната калия, оксида алюминия, сульфата натрия,оксидов железа и оксидов марганца, и плавления загрузки для получения композиции стекла для контейнеров (-1), которая содержит следующие ингредиенты в приблизительных весовых процентных количествах Ингредиенты Весовые проценты 2 0,0043 2 13,4096 2 0,3412 М 0,0053 0,0005 23 8,6059 23 0,4015 2 70,8110 3 0,3714. Стекло было расплавлено при 2700(1482,2 ) в течение приблизительно 61/4 часов в газовой печи с подачей избыточного количества воздуха и в атмосфере, окисляющей загруженную партию сырья. Стекло может быть обработано так же, как и натриево-кальциево-силикатное стекло, и оно поглощает ультрафиолетовый свет. Количество каждого вещества, входящего в загрузку сырья, для примера 1 приводится ниже Композиция -1 Вещества сырья Граммы Кварц Кальцинированная сода Нитрат натрия Карбонат кальция Карбонат калия Оксид алюминия Сульфат кальция Оксиды железа Оксиды марганца Пример 2 Следуя процедуре примера 1, были изготовлены дополнительные расплавы -1, -2,-3, -4, -5 и -6 в соответствии с приведенной ниже табл. 1. 4 7699 1 2006.02.28 Таблица 1 Оценка содержания 23 в 0,4, 0,6 и 0,8 при уровнях содержания оксида марганца 2,0 и 3,0 Расплав -1 Расплав -2 Расплав -3 Расплав -4 Расплав -5 Расплав -6 2 71,05 70,85 70,65 70,05 69,85 69,65 2 13,36 13,36 13,36 13,36 13,36 13,36 2,00 2,00 2,00 3,00 3,00 3,00 3 10/ 10/ 10/ 10/ 10/ 10/ 1000 1000 1000 1000 1000 1000 песок песок песок песок песок песок Комментарии 1) Расплав -1 использует 0,40 вес.23 и 2,0 оксида марганца (мольное отношениек 5,641). 2) Расплав -2 использует 0,60 вес.23 и 2,0 оксида марганца (мольное отношениек 3,711). 3) Расплав -3 использует 0,80 вес.23 и 2,0 оксида марганца (мольное отношениек 2,821). 4) Расплав -4 использует 0,40 вес.23 и 3,0 оксида марганца (мольное отношениек 8,461). 5) Расплав -5 использует 0,60 вес.23 и 3,0 оксида марганца (мольное отношениек 5,571). 6) Расплав -6 использует 0,80 вес.23 и 3,0 оксида марганца (мольное отношениек 4,231). Композиция стекла по примеру 1 (-1) и по примеру 2 (от 1 до 6) были протестированы, и было обнаружено, что они уменьшают пропускание ультрафиолетового света и, в дополнение к этому, обладают свойствами, в отношении плавления и формования,подобными свойствам коммерчески пригодного натриево-кальциево-силикатного стекла. Анализами стекла в отношении УФ-света для расплавов от 1 до 6 (пример 2) были следующие. Анализдля стекла в отношении УФ-света для расплавов серииИзмеряемыми величинами были доминирующая длина волны, яркость и чистота для серии , расплавы стекла анализировались при помощи программыдля того,чтобы определить какой-либо значительный эффект, процентный вклад и достоверность теста. Следующая таблица приводит итоговые результаты, полученные по этим тестам. Ниже следует подробное описание сформованных расплавов 1, 2, 3, 4, 5 и 6,поглощающих УФ-свет. Доминирующая Расплавяркостичистоты длина волны 1 580,1 20,47 75,2 3 565,9 16,6 70,8 4 639,0 0,02 100,0 6 572,7 11,45 85,9 5 7699 1 2006.02.28 Дополнительные расплавы 2 569,8 24,73 67,5 5 577,7 15,19 87,2 Прилагаемые три листа демонстрируют результаты для программы . Заключения представляют собой Доминирующая длина волны Значительные компоненты 12 ,28 . Ошибка 60 граничные испытания (0-60 хорошо, 60-80 пограничный результат, 80 плохо). Яркость Значительные компоненты 51 . Незначительные Ошибка 60 граничные испытания (0-60 хорошо, 60-80 пограничный результат, 80 плохо). Чистота Значительные компоненты 74 ,12 . Ошибка 14 хороший тест. Таблица- предварительные данные (серия отдо 6) Источник 7699 1 2006.02.28 Используемое отношениекпредставляет собой один из параметров, который уменьшает до минимума окраску и обеспечивает максимальное поглощение УФ-света. Например, -1 (/5,64/1) имеет бледно-желтую или янтарную окраску. Небольшое количество кобальта может быть использовано для получения стекла, имеющего слабую зеленую окраску. -2 обеспечивает несколько лучшую защиту от УФ-света и имеет бледно- или слабо-зеленовато-желтую окраску (/3,71/1). -3 (/2,82/1) обеспечивает несколько лучшую защиту от УФ-света, чем -2, и имеет слабо-зеленую окраску.-4 имеет бледно-пурпурную окраску (избыток 3) и отношение 8,46/1. -5 приблизительно соответствует -3 в отношении защиты от УФ-света, отношение 5,57/1. -6 обеспечивает плохую защиту от УФ-света и имеет незначительно более темную, зеленовато-желтую окраску, отношение 4,23/1. Отношение / в общем случае может находиться в пределах от приблизительно 2,8/1 до приблизительно 6,5/1. Наилучшими результатами в общем случае являются величины в диапазоне приблизительно от 5,2/1 до 5,8/1 в том, что касается отношения /. Оксид марганца добавляется для того, чтобы окислить железо до состояния 3, в котором оно представляет собой ингредиент, поглощающий УФ-свет. 3 имеет пурпурную окраску в стекле, но он становится бесцветным в состоянии 2 по мере того, как железо окисляется. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
