Энтеросорбент и способ его получения

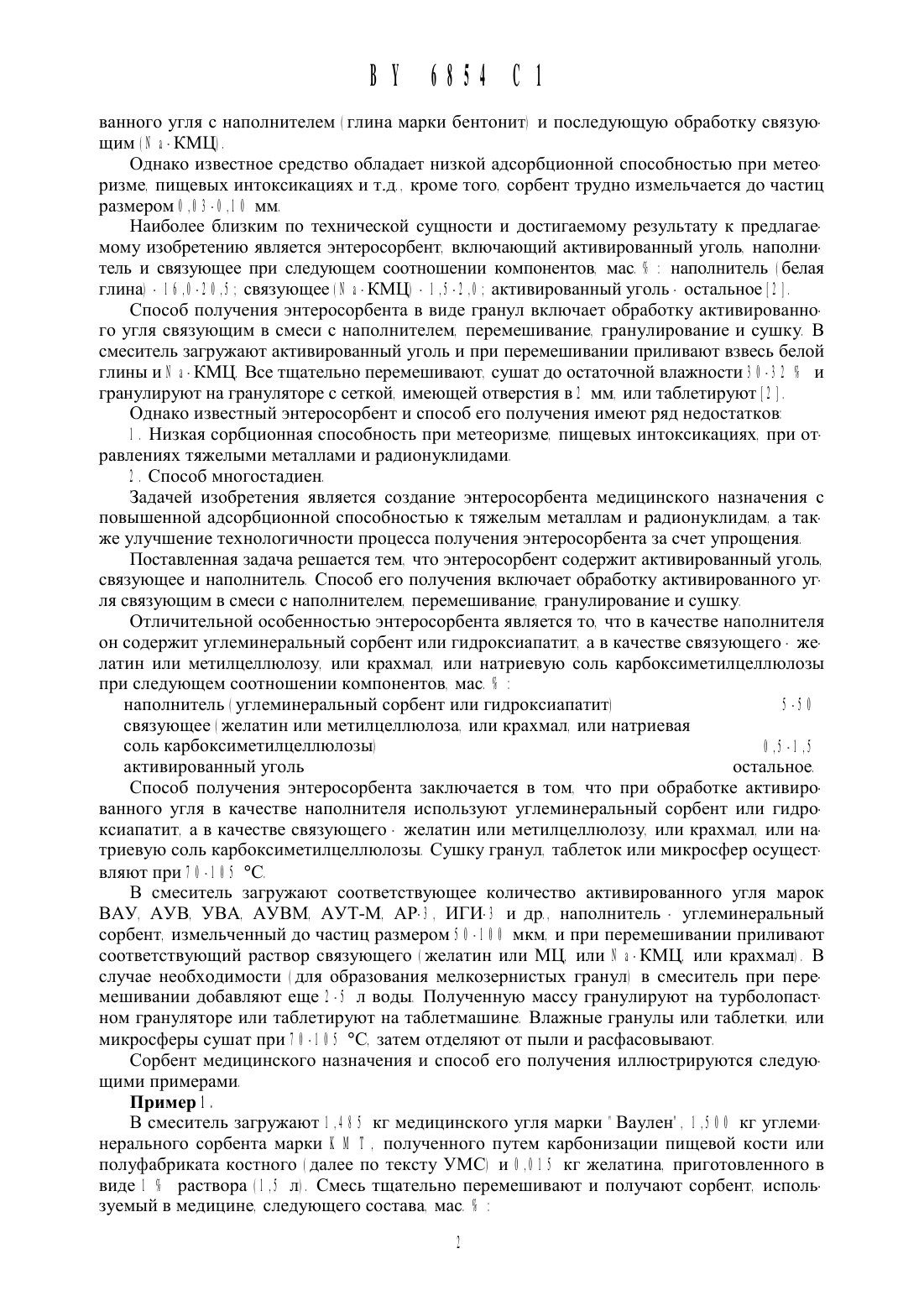

ванного угля с наполнителем глина марки бентонит) И последующую обработку связующимНУ а-КМЦ)Однако известное средство обладает низкой адсорбционной способностью при метеоризме. пищевых интоксикациях и т.д кроме того. сорбент трудно измельчается до частиц размером 0 .0 3 -0 .1 0 мм.Наиболее близким по технической сущности и достигаемому результату К предлагаемому изобретению является энтеросорбент. включающий активированный уголь. наполнитель и связующее при следующем соотношении компонентов. мас наполнитель белая глина) - 1 6 .0 -2 0 .5 связующее НУ а-КМЦ) - 1 .5 -2 .0 активированный уголь- остальное 2Способ получения энтеросорбента в виде гранул включает обработку активированного угля связующим в смеси с наполнителем. перемещивание. гранулирование и сушку. В смеситель загружают активированный уголь и при перемещивании приливают взвесь белой глины и ТУ а - КМЦ Все тщательно перемещивают. сущат до остаточной влажности 3 0 -3 2 и гранулируют на грануляторе с сеткой. имеющей отверстия в 2 мм. или таблетируют 2 1 .Однако известный энтеросорбент и способ его получения имеют ряд недостатков1 . Низкая сорбционная способность при метеоризме. пищевых интоксикациях. при отравлениях тяжелыми металлами и радионуклидамиЗадачей изобретения является создание энтеросорбента медицинского назначения с повышенной адсорбционной способностью к тяжелым металлам и радионуклидам. а также улучщение технологичности процесса получения энтеросорбента за счет упрощенияПоставленная задача рещается тем. что энтеросорбент содержит активированный уголь. связующее и наполнитель Способ его получения включает обработку активированного угля связующим в смеси с наполнителем. перемешивание. гранулирование и сущку.Отличительной особенностью энтеросорбента является то. что в качестве наполнителя он содержит углеминеральнь 1 й сорбент или гидроксиапатит. а в качестве связующего- желатин или метилцеллюлозу. или крахмал. или натриевую соль карбоксиметилцеллюлозь 1 при следующем соотнощении компонентов. мас.Способ получения энтеросорбента заключается в том. что при обработке активированного угля в качестве наполнителя используют углеминеральнь 1 й сорбент или гидроксиапатит. а в качестве связующего - желатин или метилцеллюлозу. или крахмал. или натриевую соль карбоксиметилцеллюлозь 1 Сущку гранул. таблеток или микросфер осуществляют при 7 0 -1 05 СВ смеситель загружают соответствующее количество активированного угля марок ВАУ. АУВ. УВА. АУВМ. АУТ-М. АР-Э . ИГИ-Э и др наполнитель - углеминеральнь 1 й сорбент. измельченный до частиц размером 5 0 -1 0 0 мкм. и при перемещивании приливают соответствующий раствор связующего желатин или МЦ. или ТУ а-КМЦ. или крахмал) В случае необходимости для образования мелкозернистых гранул) в смеситель при пере мещивании добавляют еще 2 -5 л воды. Полученную массу гранулируют на турболопастном грануляторе или таблетируют на таблетмащине Влажные гранулы или таблетки. или микросферы сущат при 7 0 - 1 0 5 С. затем отделяют от пыли и расфасовывают.Сорбент медицинского назначения и способ его получения иллюстрируются следующими примерамиВ смеситель загружают 1 А 8 5 кг медицинского угля марки Ваулен . 1 .5 0 0 кг углеминерального сорбента марки К М Т . полученного путем карбонизации пищевой кости или полуфабриката костного далее по тексту УМС) и 0 .0 1 5 кг желатина. приготовленного в виде 1 раствора Н .5 л). Смесь тщательно перемещивают и получают сорбент. используемый в медицине. следующего состава. мас.Полученную массу формуют на грануляторе с сеткой. имеющей отверстия диаметромв 2 мм. Гранулы сушат до остаточной влажности не более 1 0. отделяют от пыли и фасуют.Пример 2 . В смеситель загружают 2 .2 2 кг медицинского угля марки Белосорб. 0 .7 5 кг УМС и 0 .0 3 кг желатина. приготовленного в виде 2 раствора Н .5 л) Смесь тщательно переме шивают и получают сорбент следующего состава. мас углеминеральный сорбент 2 5Полученную массу тщательно перемешивают и формуют на турболопастном грануляторе в виде микросфер с размером частиц 0 .5 -1 .0 мм. Микросферы сушат до остаточной влажности не более 1 0.В смеситель загружают 2 .8 0 5 кг измельченного активированного угля марки АУТ-М. 0.15 кг УМС и 0 145 кг желатина. приготовленного в виде 3 раствора Н .5 л). Смесьтщательно перемешивают и получают сорбент следующего состава. масПолученную массу таблетируют на таблетмашине. Таблетки сушат до остаточной влажности не более 1 0 и фасуютПример 4 . В смеситель загружают 2.22 кг измельченного активированного угля марки АУВ. 0 .7 5 0 кг УМС и 0 .0 3 кг метилЦеллюлозы в виде 2 раствора 1 .5 л) Смесь тщательно пе ремешивают и получают сорбент следующего состава. масПолученную массу таблетируют на таблетмашине. Таблетки сушат до остаточной влажности не более 1 0 и фасуютВ смеситель загружают 1 А 5 5 кг измельченного активированного угля марки АУТ-М. 1 .5 0 кг наполнителя УМС) и 0 .0 4 5 кгК а-КМЦ Н .5 л 3 раствора) Для образования мелкозернистых гранул микросфер) диаметром 1 -2 .5 мм в смеситель при перемешивании добавляют еще 1 .0 л воды. смесь перемешивают и получают сорбент следующего состава. мас.Полученную массу гранулируют на грануляторе турболопастного периодического действия Гранулы сушат. отделяют от пыли и фасуютВ смеситель загружают 1 А 8 5 кг измельченного активированного угля марки ИГИ-Э . измельченного до частиц размером в 5 0 -1 0 0 мкм. 1 .5 0 кг наполнителя УМС) и 0 .0 1 5 кг связующего Е 1 .5 л 1 раствора крахмала) Смесь перемешивают и получают сорбент следующего состава. мас.Полученную массу таблетируют на таблетмашине. таблетки сушат до остаточной влажности не более 1 0 И фасуютСорбент медицинского назначения получают. как описано в примере 4 . В качестве активированного угля используют уголь марки АР-Э . который измельчают до частиц размеромв 50-100 мкм.Сорбент медицинского назначения получают. как описано в примере 5 . В качестве активированного угля используют уголь ИГИ-Э. который предварительно измельчают до частиц размером в 5 0 -1 0 0 мкм.При использовании наполнителя в количестве выше 5 0 и связуюЩего выше 1 .5 мас таблетки. получаемые по заявляемому способу. обладают высокой прочностью и плохо распадаются в жидких средах 4 примеры 9 . 1 2 4.При использовании наполнителя в количестве 5 маспример 1 0 4 и связуюЩего 0 .5 мас.пример 1 1 ) получаемый энтеросорбент плохо формуется гранулы и таблетки получаются непрочными и при транспортировке рассыпаются)Состав. прочность. распадаемость и величина сорбции сорбента медицинского назначения. полученного согласно примерам -1 2 . приведены в табл 1 .Итак. из табл. 1 следует. что оптимальным составом заявляемого сорбента медицинского назначения является. масТаблица 1 Состав и свойства сорбента медицинского назначения в виде гранул и таблетокМТИЛ новому голубому 0 5 244 4 4 45 4 4 3 з .з 44.5 45.4 МГНВН во з 4 НОМГНОВСННО МГНОВСН ВУ 6854 С 1Пример 1 3 . В смеситель загружают 1 А В 5 кг измельченного активированного угля. например марки ВАУ. 1 .5 0 0 кг наполнителя гидроксиапатита) и 0 .0 1 5 кг желатина приготовленного в виде 1 раствора 1 .5 л) Смесь тщательно перемешивают и получают энтеросорбент следующего состава. мас. гидроксиапатит 5 0 желатин 0 .5 активированный уголь остальное Полученную массу формуют на грануляторе с сеткой. имеющей отверстия диаметром в 2 мм. Гранулы сушат при 1 0 5 С до остаточной влажности 1 0. отделяют от пыли и фасуют Пример 1 4 . В смеситель загружают 2 .22 кг измельченного активированного угля марки АУВМ. 0 .7 5 кг гидроксиапатита и 0 .0 3 кг желатина. приготовленного в виде 2 раствора 1 .5 л) Смесь тщательно перемешивают и получают энтеросорбент следующего состава мас. гидроксиапатит 2 5 желатин 1 .0 активированный уголь остальное Полученную массу загружают в смеситель. тщательно перемешивают и формуют на турболопастном грануляторе в виде микросфер с размером частиц 0 .5 -1 .0 мм. Микросферь 1 сушат при 7 0 0 С до остаточной влажности 2 Пример 1 5 . В смеситель загружают 2 .Б 05 кг измельченного активированного угля марки АУВ. 0 .1 5 кг гидроксиапатита и 0 .0 4 5 кг желатина. приготовленного в виде 3 раствора Е 1 .5 л) Смесь тщательно перемешивают и получают энтеросорбент следующего состава мас. гидроксиапатит 5 .0 желатин 1 .5 активированный уголь остальное Полученную массу таблетируют на таблетмашине Таблетки сушат при В 0 0 С до остаточной влажности 5 и фасуют. Пример 1 6 . В смеситель загружают 2 .2 2 кг измельченного активированного угля марки АУТ-М. 0 .7 5 0 кг гидроксиапатита и 0 .0 3 кг метилЦеллюлозы в виде 2 раствора Н .5 л). Смесь тщательно перемешивают и получают энтеросорбент следующего состава. мас. гидроксиапатит 2 5 метилцеллюлоза МЦ) 1 активированный уголь остальное Полученную массу таблетируют на таблетмашине Таблетки сушат при 7 0 0 С до остаточной влажности не более 1 0 и фасуют Пример 1 7 . В смеситель загружают 1 А 55 кг измельченного активированного угля марки ВАУ. 1 .5 0 кг наполнителя гидроксиапатита) и 0 .0 4 5 кгК а - КМЦ 1 .5 л 3 раствора) Для образования мелкозернистых гранул (микросфер) диаметром 1 мм в смеситель при перемешивании добавляют еще 1 .0 л воды Смесь перемешивают и получают энтеросорбент следующего состава. мас. гидроксиапатит 5 0 .0
