Зажим для герметичного закрытия пакетов с эластичными стенками

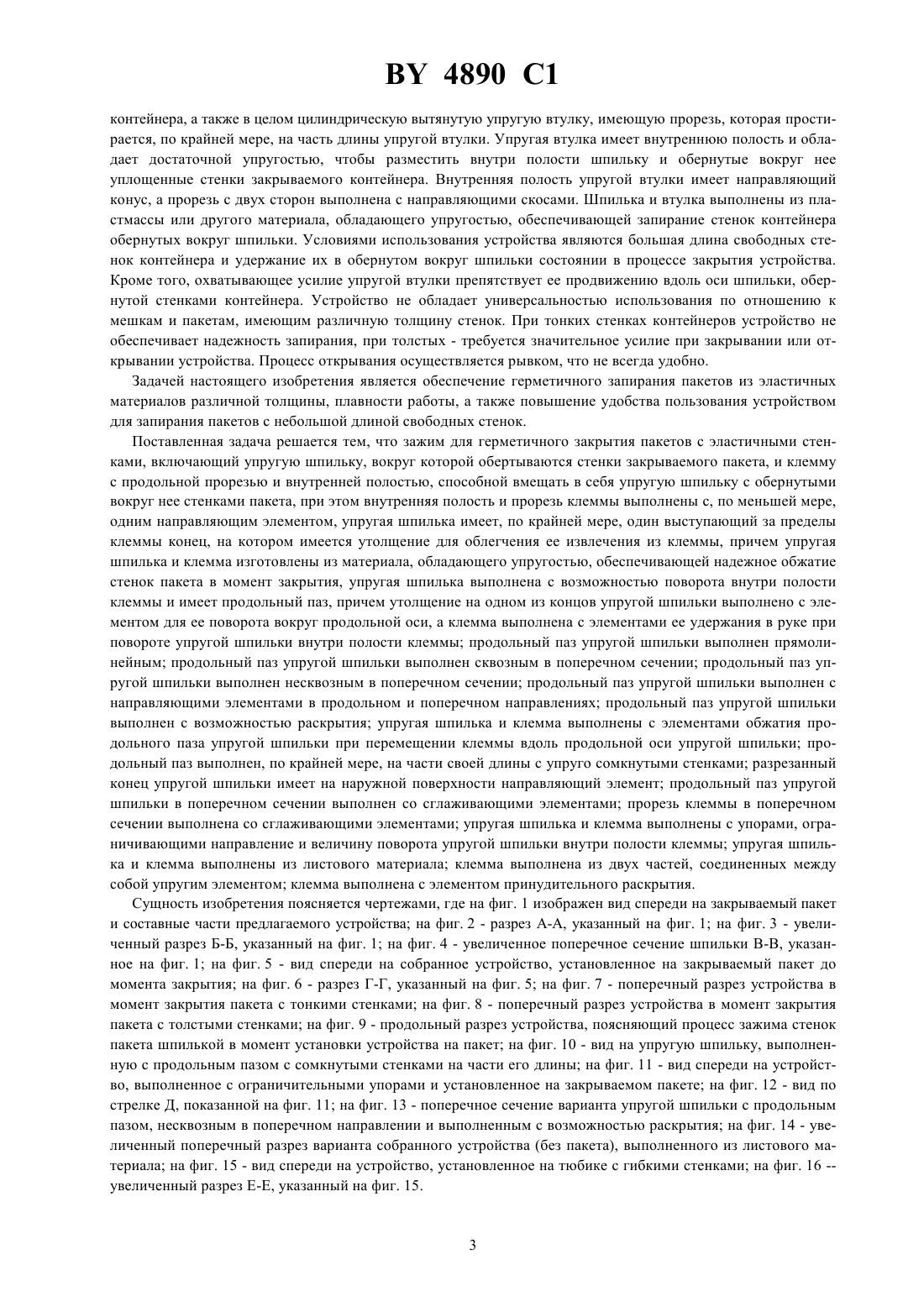

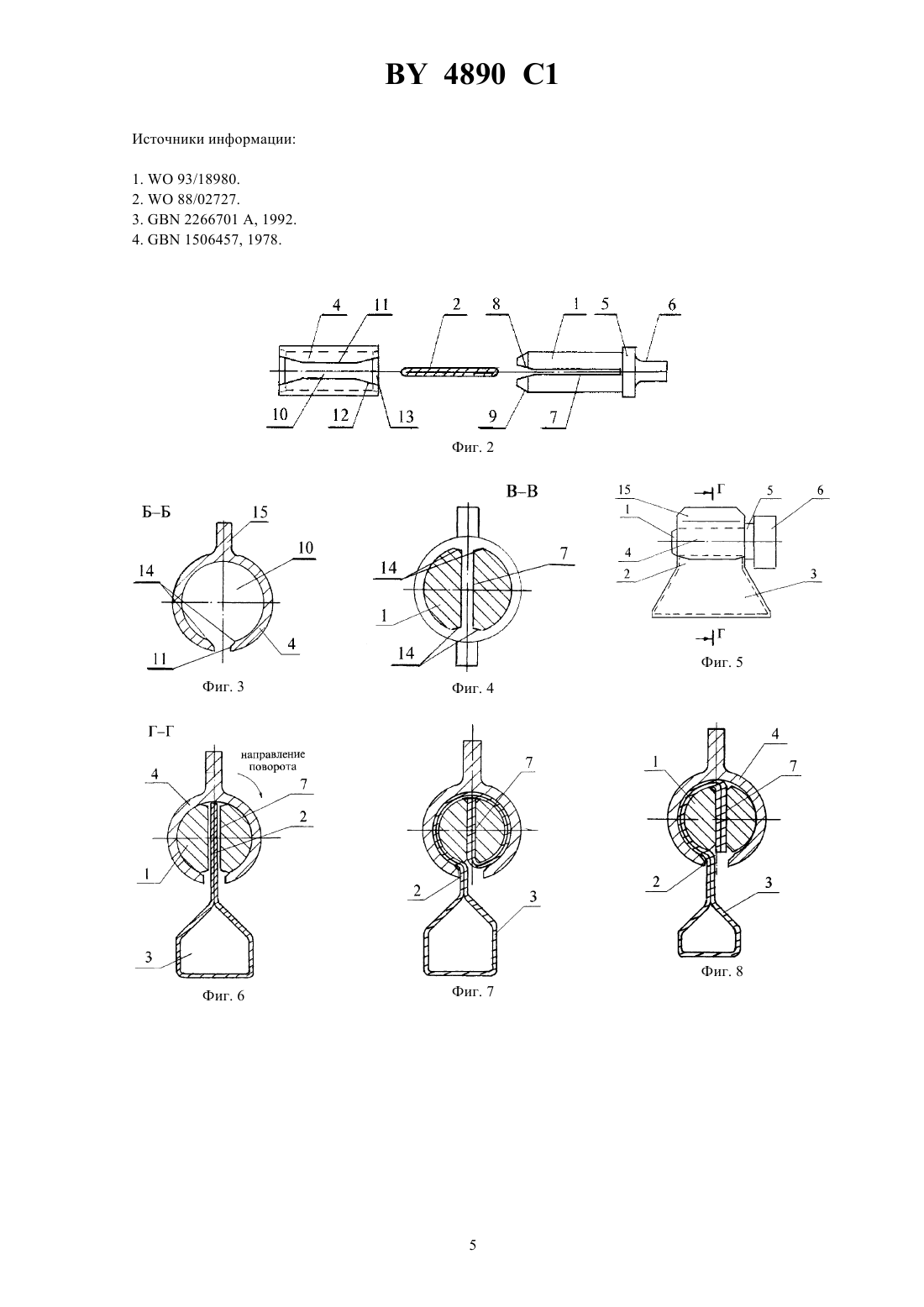

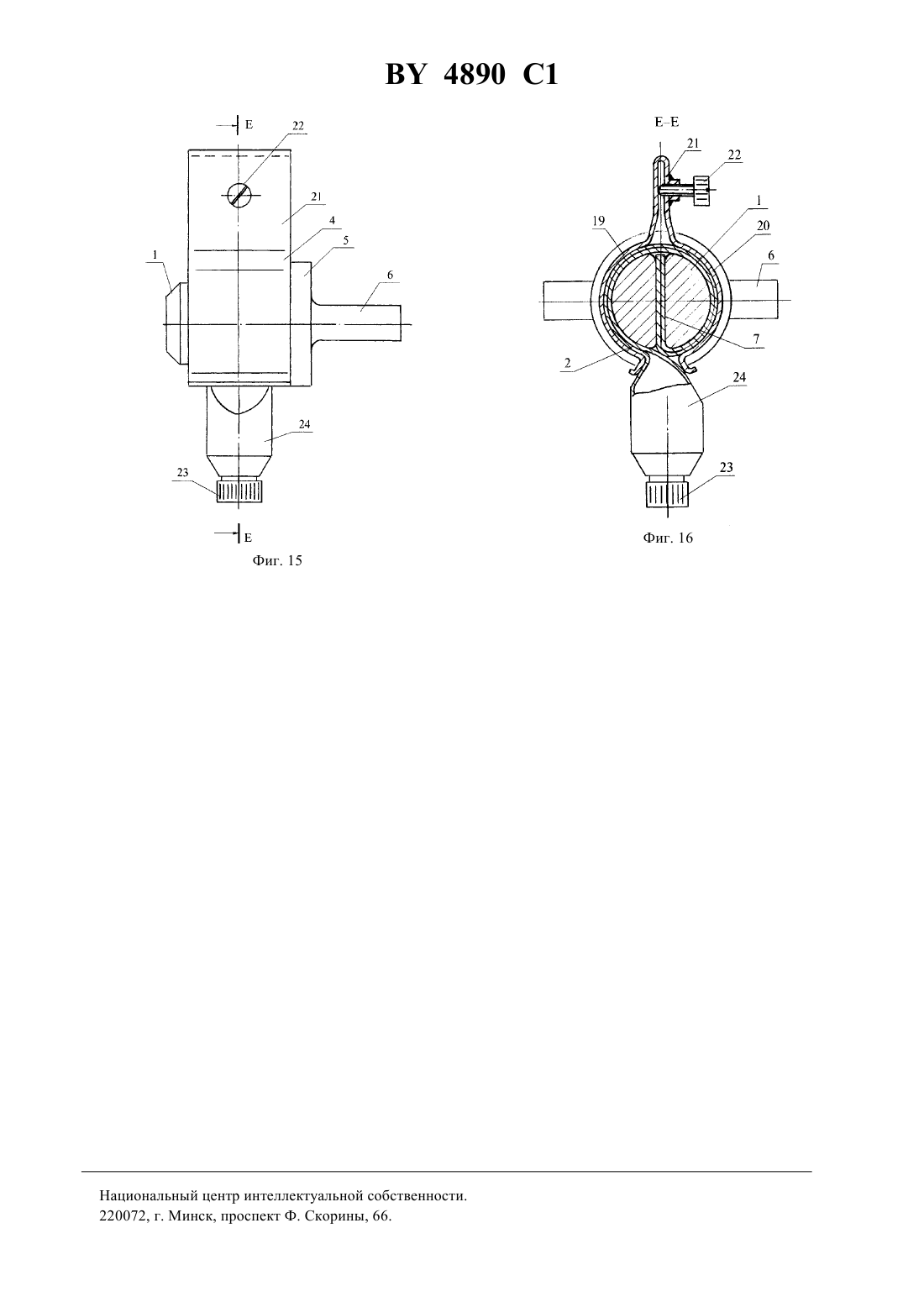

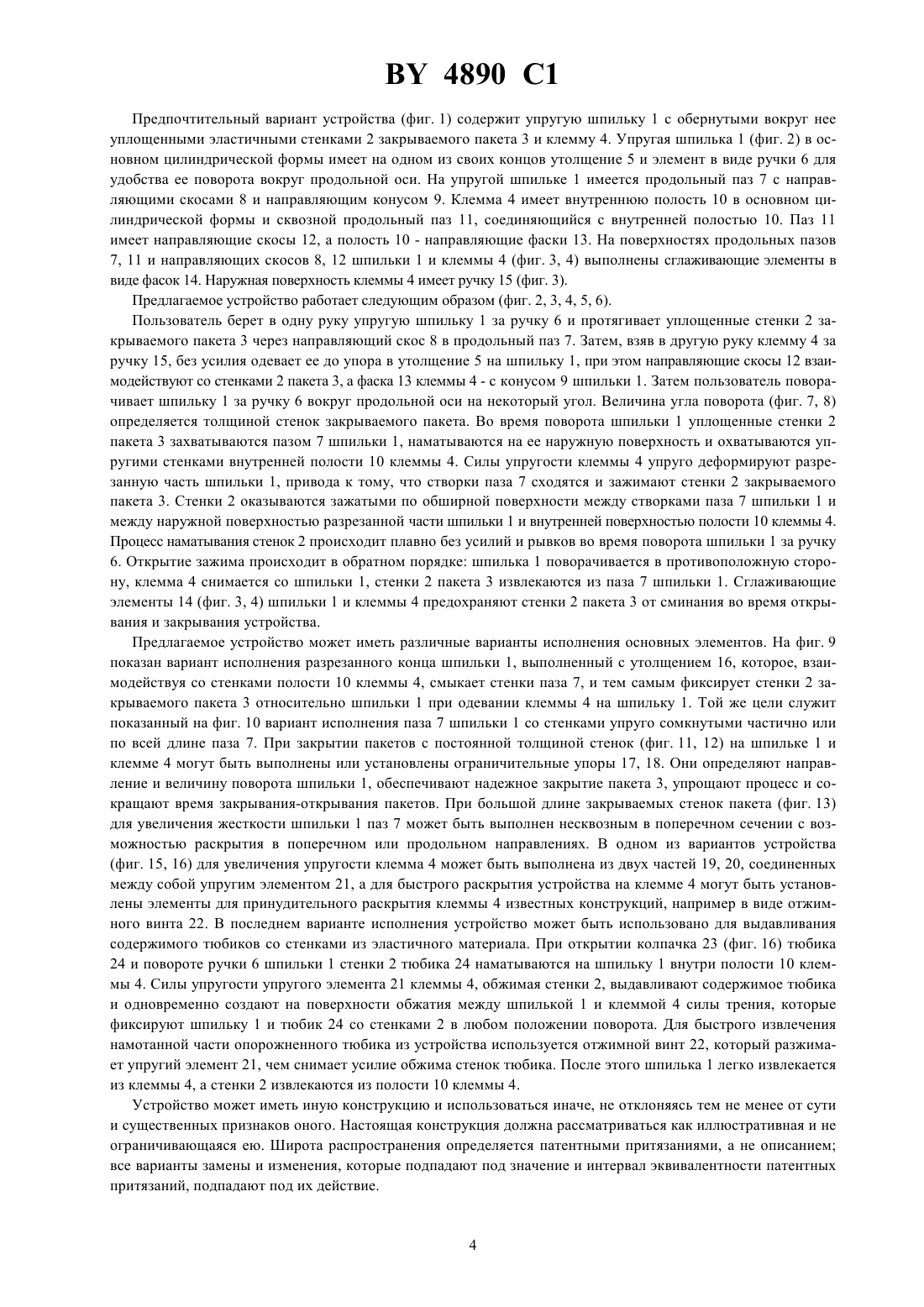

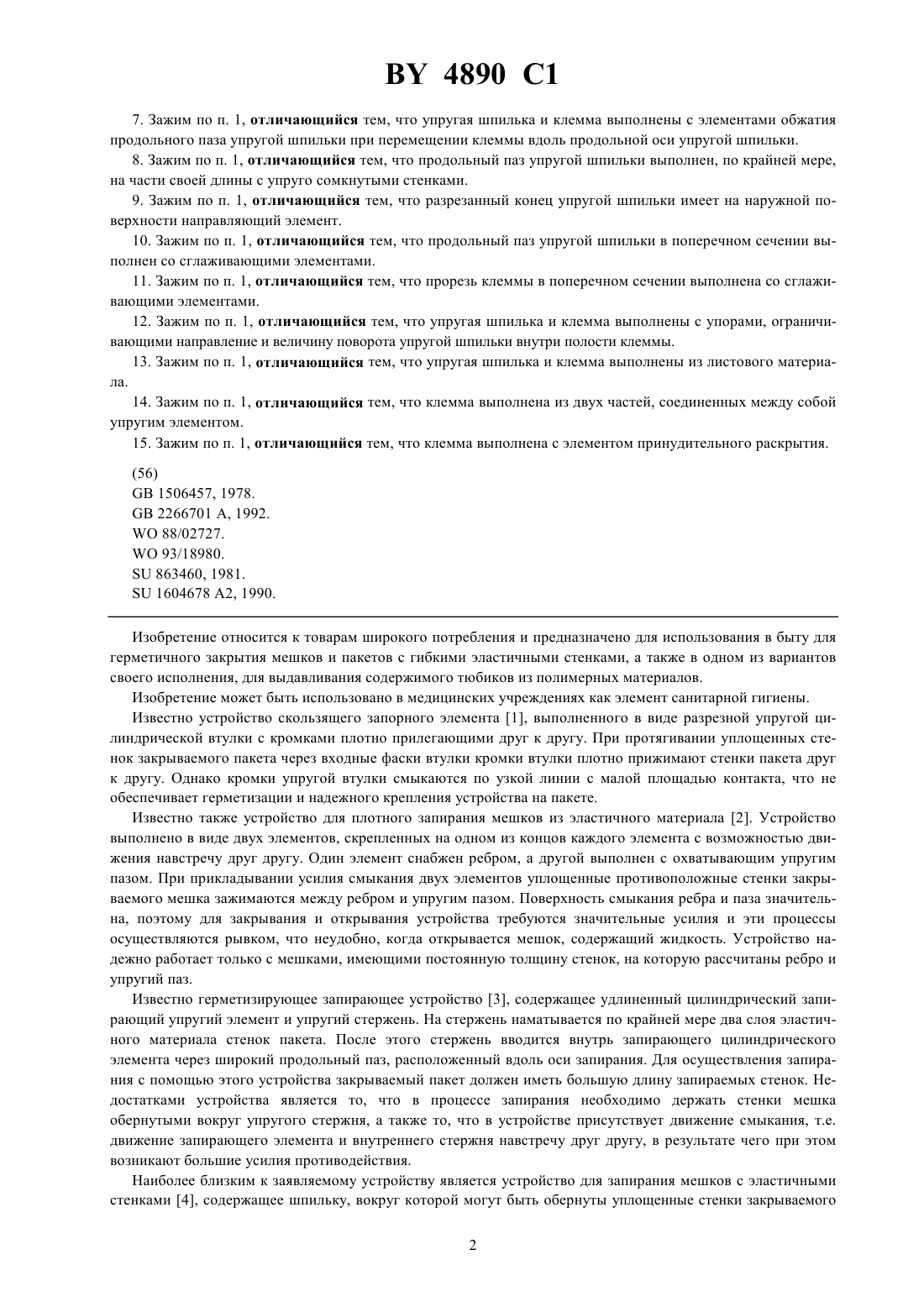

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЗАЖИМ ДЛЯ ГЕРМЕТИЧНОГО ЗАКРЫТИЯ ПАКЕТОВ С ЭЛАСТИЧНЫМИ СТЕНКАМИ(73) Патентообладатель Радюк Михаил Михайлович(57) 1. Зажим для герметичного закрытия пакетов с эластичными стенками, включающий упругую шпильку,вокруг которой обертываются стенки закрываемого пакета, и клемму с продольной прорезью и внутренней полостью, способной вмещать в себя упругую шпильку с обернутыми вокруг нее стенками пакета, при этом внутренняя полость и прорезь клеммы выполнены с, по меньшей мере, одним направляющим элементом,упругая шпилька имеет, по крайней мере, один выступающий за пределы клеммы конец, на котором имеется утолщение для облегчения ее извлечения из клеммы, причем упругая шпилька и клемма изготовлены из материала, обладающего упругостью, обеспечивающей надежное обжатие стенок пакета в момент закрытия,отличающийся тем, что упругая шпилька выполнена с возможностью поворота внутри полости клеммы и имеет продольный паз, причем утолщение на одном из концов упругой шпильки выполнено с элементом для ее поворота вокруг продольной оси, а клемма выполнена с элементами ее удержания в руке при повороте упругой шпильки внутри полости клеммы. 2. Зажим по п. 1, отличающийся тем, что продольный паз упругой шпильки выполнен прямолинейным. 3. Зажим по п. 1, отличающийся тем, что продольный паз упругой шпильки выполнен сквозным в поперечном сечении. 4. Зажим по п. 1, отличающийся тем, что продольный паз упругой шпильки выполнен несквозным в поперечном сечении. 5. Зажим по п. 1, отличающийся тем, что продольный паз упругой шпильки выполнен с направляющими элементами в продольном и поперечном направлениях. 6. Зажим по п. 1, отличающийся тем, что продольный паз упругой шпильки выполнен с возможностью раскрытия. 4890 1 7. Зажим по п. 1, отличающийся тем, что упругая шпилька и клемма выполнены с элементами обжатия продольного паза упругой шпильки при перемещении клеммы вдоль продольной оси упругой шпильки. 8. Зажим по п. 1, отличающийся тем, что продольный паз упругой шпильки выполнен, по крайней мере,на части своей длины с упруго сомкнутыми стенками. 9. Зажим по п. 1, отличающийся тем, что разрезанный конец упругой шпильки имеет на наружной поверхности направляющий элемент. 10. Зажим по п. 1, отличающийся тем, что продольный паз упругой шпильки в поперечном сечении выполнен со сглаживающими элементами. 11. Зажим по п. 1, отличающийся тем, что прорезь клеммы в поперечном сечении выполнена со сглаживающими элементами. 12. Зажим по п. 1, отличающийся тем, что упругая шпилька и клемма выполнены с упорами, ограничивающими направление и величину поворота упругой шпильки внутри полости клеммы. 13. Зажим по п. 1, отличающийся тем, что упругая шпилька и клемма выполнены из листового материала. 14. Зажим по п. 1, отличающийся тем, что клемма выполнена из двух частей, соединенных между собой упругим элементом. 15. Зажим по п. 1, отличающийся тем, что клемма выполнена с элементом принудительного раскрытия.(56)1506457, 1978.2266701 А, 1992.88/02727.93/18980.863460, 1981.1604678 2, 1990. Изобретение относится к товарам широкого потребления и предназначено для использования в быту для герметичного закрытия мешков и пакетов с гибкими эластичными стенками, а также в одном из вариантов своего исполнения, для выдавливания содержимого тюбиков из полимерных материалов. Изобретение может быть использовано в медицинских учреждениях как элемент санитарной гигиены. Известно устройство скользящего запорного элемента 1, выполненного в виде разрезной упругой цилиндрической втулки с кромками плотно прилегающими друг к другу. При протягивании уплощенных стенок закрываемого пакета через входные фаски втулки кромки втулки плотно прижимают стенки пакета друг к другу. Однако кромки упругой втулки смыкаются по узкой линии с малой площадью контакта, что не обеспечивает герметизации и надежного крепления устройства на пакете. Известно также устройство для плотного запирания мешков из эластичного материала 2. Устройство выполнено в виде двух элементов, скрепленных на одном из концов каждого элемента с возможностью движения навстречу друг другу. Один элемент снабжен ребром, а другой выполнен с охватывающим упругим пазом. При прикладывании усилия смыкания двух элементов уплощенные противоположные стенки закрываемого мешка зажимаются между ребром и упругим пазом. Поверхность смыкания ребра и паза значительна, поэтому для закрывания и открывания устройства требуются значительные усилия и эти процессы осуществляются рывком, что неудобно, когда открывается мешок, содержащий жидкость. Устройство надежно работает только с мешками, имеющими постоянную толщину стенок, на которую рассчитаны ребро и упругий паз. Известно герметизирующее запирающее устройство 3, содержащее удлиненный цилиндрический запирающий упругий элемент и упругий стержень. На стержень наматывается по крайней мере два слоя эластичного материала стенок пакета. После этого стержень вводится внутрь запирающего цилиндрического элемента через широкий продольный паз, расположенный вдоль оси запирания. Для осуществления запирания с помощью этого устройства закрываемый пакет должен иметь большую длину запираемых стенок. Недостатками устройства является то, что в процессе запирания необходимо держать стенки мешка обернутыми вокруг упругого стержня, а также то, что в устройстве присутствует движение смыкания, т.е. движение запирающего элемента и внутреннего стержня навстречу друг другу, в результате чего при этом возникают большие усилия противодействия. Наиболее близким к заявляемому устройству является устройство для запирания мешков с эластичными стенками 4, содержащее шпильку, вокруг которой могут быть обернуты уплощенные стенки закрываемого 2 4890 1 контейнера, а также в целом цилиндрическую вытянутую упругую втулку, имеющую прорезь, которая простирается, по крайней мере, на часть длины упругой втулки. Упругая втулка имеет внутреннюю полость и обладает достаточной упругостью, чтобы разместить внутри полости шпильку и обернутые вокруг нее уплощенные стенки закрываемого контейнера. Внутренняя полость упругой втулки имеет направляющий конус, а прорезь с двух сторон выполнена с направляющими скосами. Шпилька и втулка выполнены из пластмассы или другого материала, обладающего упругостью, обеспечивающей запирание стенок контейнера обернутых вокруг шпильки. Условиями использования устройства являются большая длина свободных стенок контейнера и удержание их в обернутом вокруг шпильки состоянии в процессе закрытия устройства. Кроме того, охватывающее усилие упругой втулки препятствует ее продвижению вдоль оси шпильки, обернутой стенками контейнера. Устройство не обладает универсальностью использования по отношению к мешкам и пакетам, имеющим различную толщину стенок. При тонких стенках контейнеров устройство не обеспечивает надежность запирания, при толстых - требуется значительное усилие при закрывании или открывании устройства. Процесс открывания осуществляется рывком, что не всегда удобно. Задачей настоящего изобретения является обеспечение герметичного запирания пакетов из эластичных материалов различной толщины, плавности работы, а также повышение удобства пользования устройством для запирания пакетов с небольшой длиной свободных стенок. Поставленная задача решается тем, что зажим для герметичного закрытия пакетов с эластичными стенками, включающий упругую шпильку, вокруг которой обертываются стенки закрываемого пакета, и клемму с продольной прорезью и внутренней полостью, способной вмещать в себя упругую шпильку с обернутыми вокруг нее стенками пакета, при этом внутренняя полость и прорезь клеммы выполнены с, по меньшей мере,одним направляющим элементом, упругая шпилька имеет, по крайней мере, один выступающий за пределы клеммы конец, на котором имеется утолщение для облегчения ее извлечения из клеммы, причем упругая шпилька и клемма изготовлены из материала, обладающего упругостью, обеспечивающей надежное обжатие стенок пакета в момент закрытия, упругая шпилька выполнена с возможностью поворота внутри полости клеммы и имеет продольный паз, причем утолщение на одном из концов упругой шпильки выполнено с элементом для ее поворота вокруг продольной оси, а клемма выполнена с элементами ее удержания в руке при повороте упругой шпильки внутри полости клеммы продольный паз упругой шпильки выполнен прямолинейным продольный паз упругой шпильки выполнен сквозным в поперечном сечении продольный паз упругой шпильки выполнен несквозным в поперечном сечении продольный паз упругой шпильки выполнен с направляющими элементами в продольном и поперечном направлениях продольный паз упругой шпильки выполнен с возможностью раскрытия упругая шпилька и клемма выполнены с элементами обжатия продольного паза упругой шпильки при перемещении клеммы вдоль продольной оси упругой шпильки продольный паз выполнен, по крайней мере, на части своей длины с упруго сомкнутыми стенками разрезанный конец упругой шпильки имеет на наружной поверхности направляющий элемент продольный паз упругой шпильки в поперечном сечении выполнен со сглаживающими элементами прорезь клеммы в поперечном сечении выполнена со сглаживающими элементами упругая шпилька и клемма выполнены с упорами, ограничивающими направление и величину поворота упругой шпильки внутри полости клеммы упругая шпилька и клемма выполнены из листового материала клемма выполнена из двух частей, соединенных между собой упругим элементом клемма выполнена с элементом принудительного раскрытия. Сущность изобретения поясняется чертежами, где на фиг. 1 изображен вид спереди на закрываемый пакет и составные части предлагаемого устройства на фиг. 2 - разрез А-А, указанный на фиг. 1 на фиг. 3 - увеличенный разрез Б-Б, указанный на фиг. 1 на фиг. 4 - увеличенное поперечное сечение шпильки В-В, указанное на фиг. 1 на фиг. 5 - вид спереди на собранное устройство, установленное на закрываемый пакет до момента закрытия на фиг. 6 - разрез Г-Г, указанный на фиг. 5 на фиг. 7 - поперечный разрез устройства в момент закрытия пакета с тонкими стенками на фиг. 8 - поперечный разрез устройства в момент закрытия пакета с толстыми стенками на фиг. 9 - продольный разрез устройства, поясняющий процесс зажима стенок пакета шпилькой в момент установки устройства на пакет на фиг. 10 - вид на упругую шпильку, выполненную с продольным пазом с сомкнутыми стенками на части его длины на фиг. 11 - вид спереди на устройство, выполненное с ограничительными упорами и установленное на закрываемом пакете на фиг. 12 - вид по стрелке Д, показанной на фиг. 11 на фиг. 13 - поперечное сечение варианта упругой шпильки с продольным пазом, несквозным в поперечном направлении и выполненным с возможностью раскрытия на фиг. 14 - увеличенный поперечный разрез варианта собранного устройства (без пакета), выполненного из листового материала на фиг. 15 - вид спереди на устройство, установленное на тюбике с гибкими стенками на фиг. 16 -увеличенный разрез Е-Е, указанный на фиг. 15. 4890 1 Предпочтительный вариант устройства (фиг. 1) содержит упругую шпильку 1 с обернутыми вокруг нее уплощенными эластичными стенками 2 закрываемого пакета 3 и клемму 4. Упругая шпилька 1 (фиг. 2) в основном цилиндрической формы имеет на одном из своих концов утолщение 5 и элемент в виде ручки 6 для удобства ее поворота вокруг продольной оси. На упругой шпильке 1 имеется продольный паз 7 с направляющими скосами 8 и направляющим конусом 9. Клемма 4 имеет внутреннюю полость 10 в основном цилиндрической формы и сквозной продольный паз 11, соединяющийся с внутренней полостью 10. Паз 11 имеет направляющие скосы 12, а полость 10 - направляющие фаски 13. На поверхностях продольных пазов 7, 11 и направляющих скосов 8, 12 шпильки 1 и клеммы 4 (фиг. 3, 4) выполнены сглаживающие элементы в виде фасок 14. Наружная поверхность клеммы 4 имеет ручку 15 (фиг. 3). Предлагаемое устройство работает следующим образом (фиг. 2, 3, 4, 5, 6). Пользователь берет в одну руку упругую шпильку 1 за ручку 6 и протягивает уплощенные стенки 2 закрываемого пакета 3 через направляющий скос 8 в продольный паз 7. Затем, взяв в другую руку клемму 4 за ручку 15, без усилия одевает ее до упора в утолщение 5 на шпильку 1, при этом направляющие скосы 12 взаимодействуют со стенками 2 пакета 3, а фаска 13 клеммы 4 - с конусом 9 шпильки 1. Затем пользователь поворачивает шпильку 1 за ручку 6 вокруг продольной оси на некоторый угол. Величина угла поворота (фиг. 7, 8) определяется толщиной стенок закрываемого пакета. Во время поворота шпильки 1 уплощенные стенки 2 пакета 3 захватываются пазом 7 шпильки 1, наматываются на ее наружную поверхность и охватываются упругими стенками внутренней полости 10 клеммы 4. Силы упругости клеммы 4 упруго деформируют разрезанную часть шпильки 1, привода к тому, что створки паза 7 сходятся и зажимают стенки 2 закрываемого пакета 3. Стенки 2 оказываются зажатыми по обширной поверхности между створками паза 7 шпильки 1 и между наружной поверхностью разрезанной части шпильки 1 и внутренней поверхностью полости 10 клеммы 4. Процесс наматывания стенок 2 происходит плавно без усилий и рывков во время поворота шпильки 1 за ручку 6. Открытие зажима происходит в обратном порядке шпилька 1 поворачивается в противоположную сторону, клемма 4 снимается со шпильки 1, стенки 2 пакета 3 извлекаются из паза 7 шпильки 1. Сглаживающие элементы 14 (фиг. 3, 4) шпильки 1 и клеммы 4 предохраняют стенки 2 пакета 3 от сминания во время открывания и закрывания устройства. Предлагаемое устройство может иметь различные варианты исполнения основных элементов. На фиг. 9 показан вариант исполнения разрезанного конца шпильки 1, выполненный с утолщением 16, которое, взаимодействуя со стенками полости 10 клеммы 4, смыкает стенки паза 7, и тем самым фиксирует стенки 2 закрываемого пакета 3 относительно шпильки 1 при одевании клеммы 4 на шпильку 1. Той же цели служит показанный на фиг. 10 вариант исполнения паза 7 шпильки 1 со стенками упруго сомкнутыми частично или по всей длине паза 7. При закрытии пакетов с постоянной толщиной стенок (фиг. 11, 12) на шпильке 1 и клемме 4 могут быть выполнены или установлены ограничительные упоры 17, 18. Они определяют направление и величину поворота шпильки 1, обеспечивают надежное закрытие пакета 3, упрощают процесс и сокращают время закрывания-открывания пакетов. При большой длине закрываемых стенок пакета (фиг. 13) для увеличения жесткости шпильки 1 паз 7 может быть выполнен несквозным в поперечном сечении с возможностью раскрытия в поперечном или продольном направлениях. В одном из вариантов устройства(фиг. 15, 16) для увеличения упругости клемма 4 может быть выполнена из двух частей 19, 20, соединенных между собой упругим элементом 21, а для быстрого раскрытия устройства на клемме 4 могут быть установлены элементы для принудительного раскрытия клеммы 4 известных конструкций, например в виде отжимного винта 22. В последнем варианте исполнения устройство может быть использовано для выдавливания содержимого тюбиков со стенками из эластичного материала. При открытии колпачка 23 (фиг. 16) тюбика 24 и повороте ручки 6 шпильки 1 стенки 2 тюбика 24 наматываются на шпильку 1 внутри полости 10 клеммы 4. Силы упругости упругого элемента 21 клеммы 4, обжимая стенки 2, выдавливают содержимое тюбика и одновременно создают на поверхности обжатия между шпилькой 1 и клеммой 4 силы трения, которые фиксируют шпильку 1 и тюбик 24 со стенками 2 в любом положении поворота. Для быстрого извлечения намотанной части опорожненного тюбика из устройства используется отжимной винт 22, который разжимает упругий элемент 21, чем снимает усилие обжима стенок тюбика. После этого шпилька 1 легко извлекается из клеммы 4, а стенки 2 извлекаются из полости 10 клеммы 4. Устройство может иметь иную конструкцию и использоваться иначе, не отклоняясь тем не менее от сути и существенных признаков оного. Настоящая конструкция должна рассматриваться как иллюстративная и не ограничивающаяся ею. Широта распространения определяется патентными притязаниями, а не описанием все варианты замены и изменения, которые подпадают под значение и интервал эквивалентности патентных притязаний, подпадают под их действие. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
