Отоларингологический набор инструментов одноразового использования

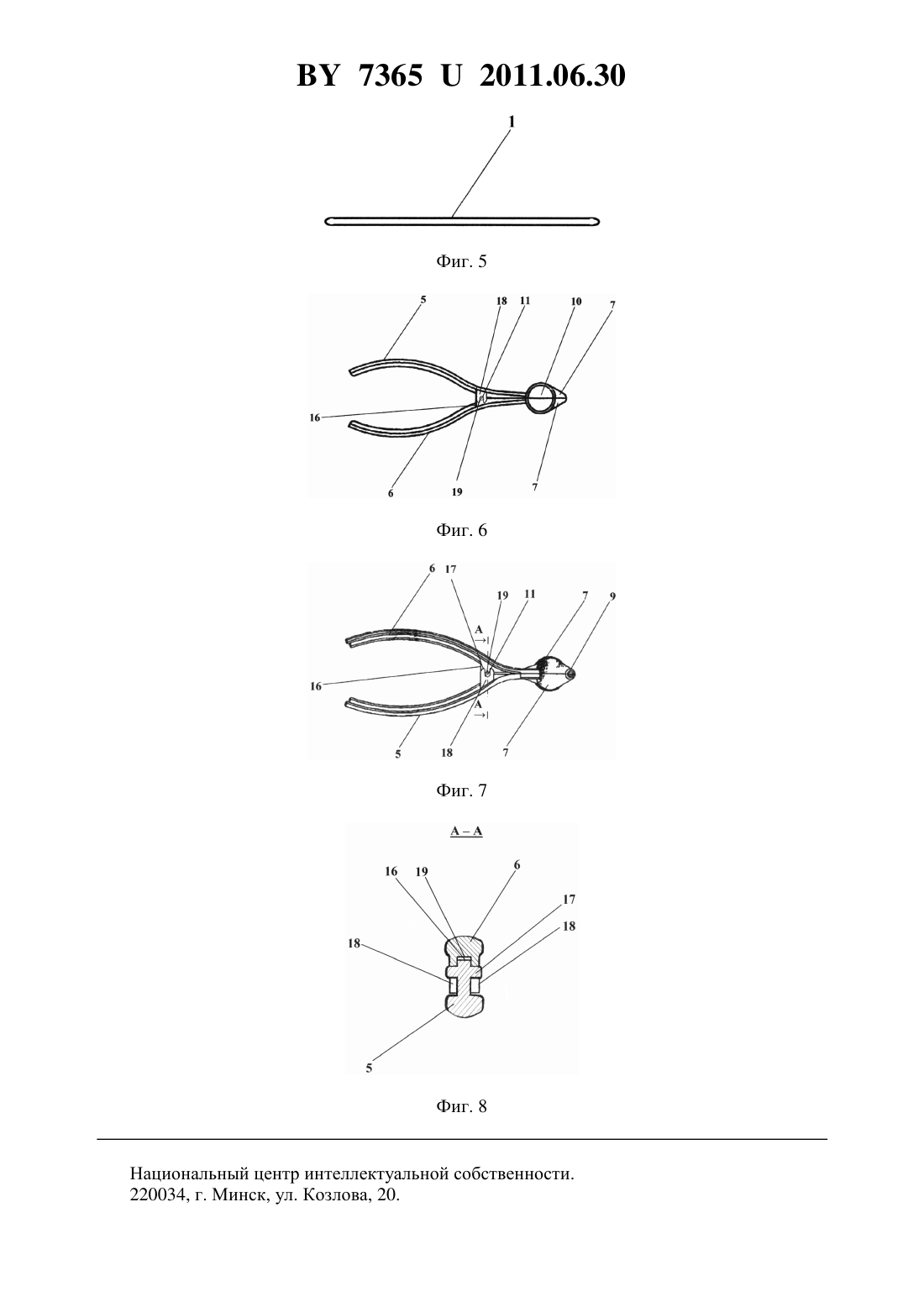

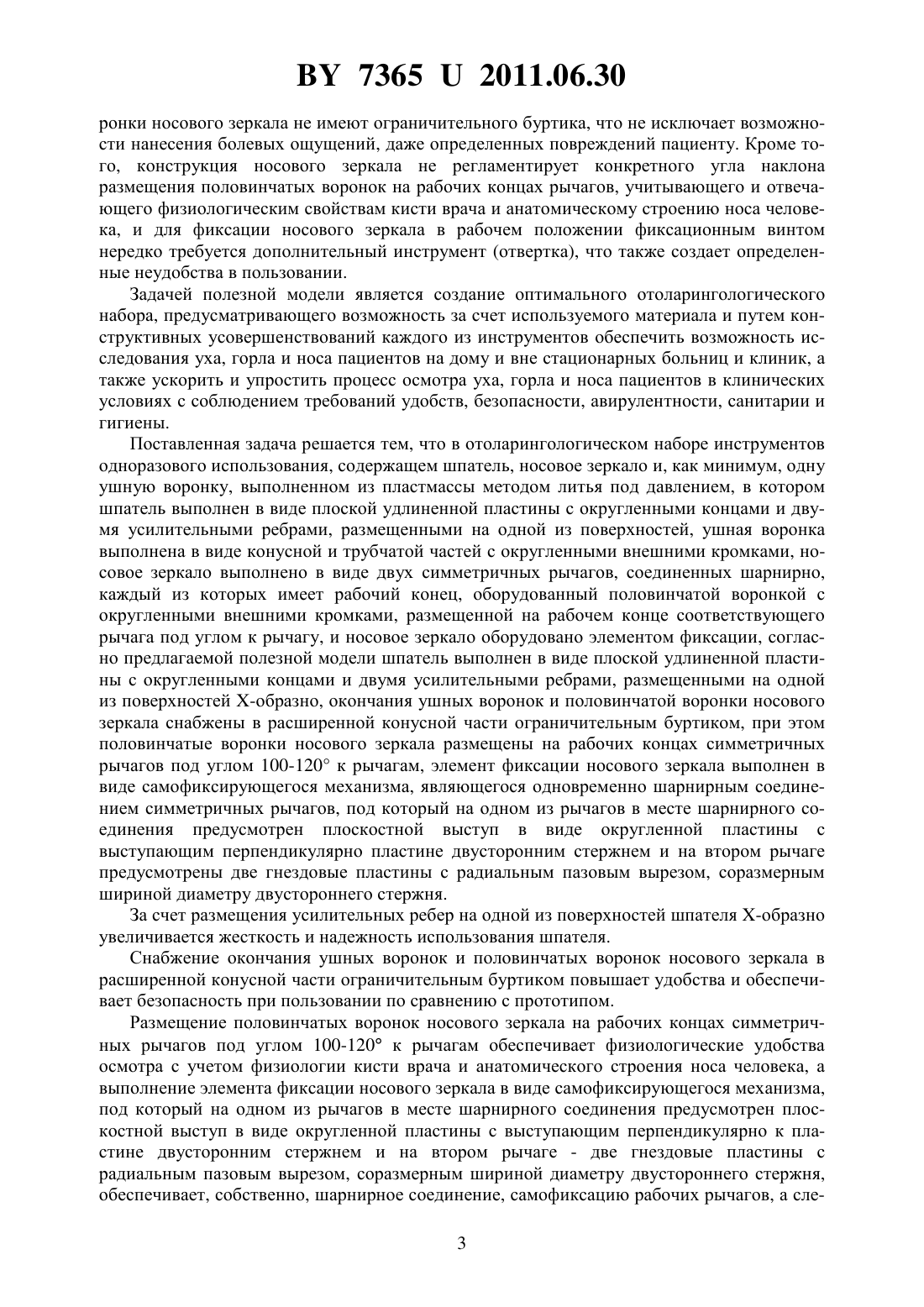

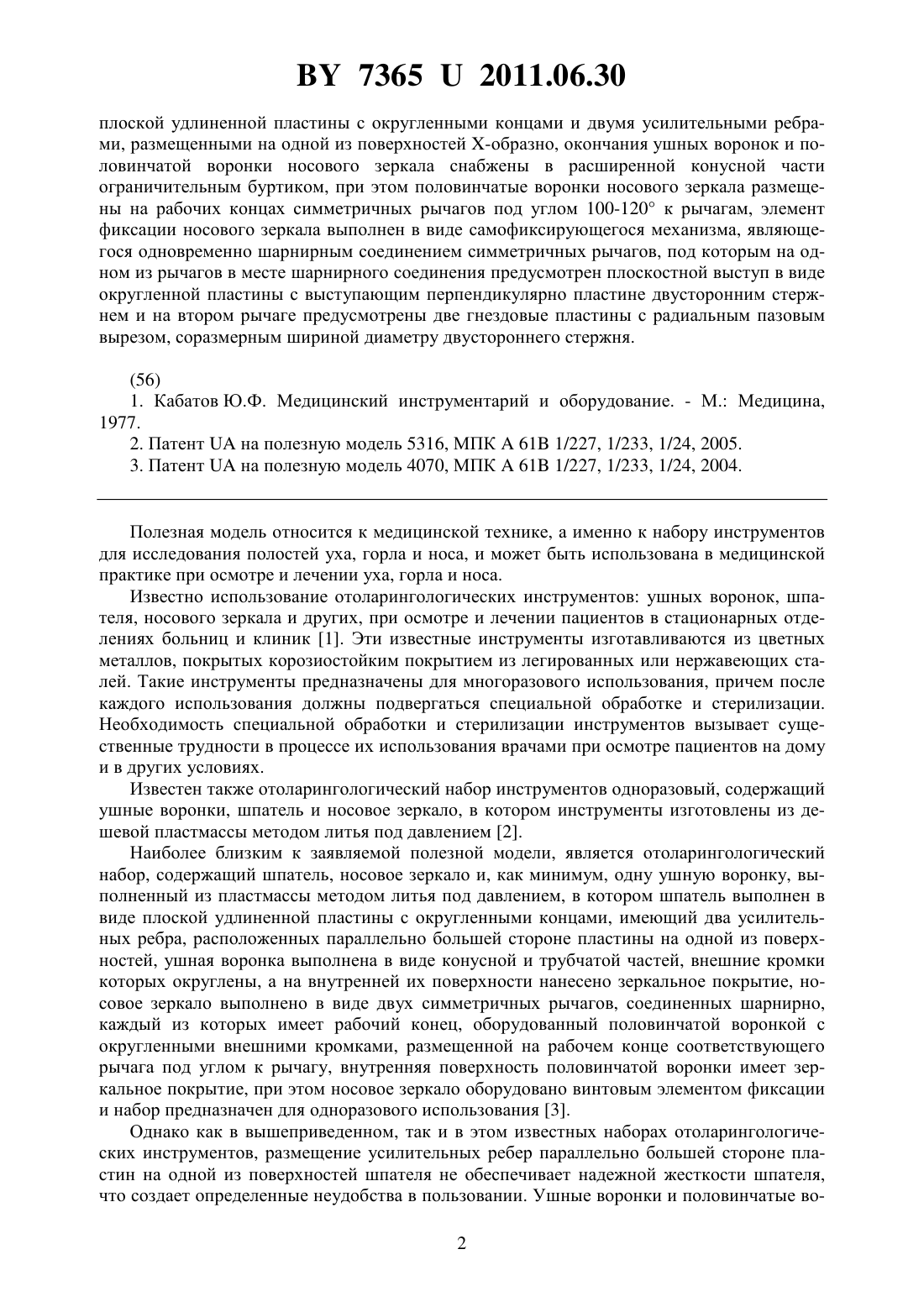

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ОТОЛАРИНГОЛОГИЧЕСКИЙ НАБОР ИНСТРУМЕНТОВ ОДНОРАЗОВОГО ИСПОЛЬЗОВАНИЯ(71) Заявитель Василишин Руслан Степанович(72) Автор Василишин Руслан Степанович(73) Патентообладатель Василишин Руслан Степанович(57) Отоларингологический набор инструментов одноразового использования, содержащий шпатель, носовое зеркало и, как минимум, одну ушную воронку, выполненный из пластмассы методом литья под давлением, в котором шпатель выполнен в виде плоской удлиненной пластины с округленными концами и двумя усилительными ребрами,размещенными на одной из поверхностей, ушная воронка выполнена в виде конусной и трубчатой частей с округленными внешними кромками, носовое зеркало выполнено в виде двух симметричных рычагов, соединенных шарнирно, каждый из которых имеет рабочий конец, оборудованный половинчатой воронкой с округленными внешними кромками, размещенной на рабочем конце соответствующего рычага под углом к рычагу, и носовое зеркало оборудовано элементом фиксации, отличающийся тем, что шпатель выполнен в виде 73652011.06.30 плоской удлиненной пластины с округленными концами и двумя усилительными ребрами, размещенными на одной из поверхностей -образно, окончания ушных воронок и половинчатой воронки носового зеркала снабжены в расширенной конусной части ограничительным буртиком, при этом половинчатые воронки носового зеркала размещены на рабочих концах симметричных рычагов под углом 100-120 к рычагам, элемент фиксации носового зеркала выполнен в виде самофиксирующегося механизма, являющегося одновременно шарнирным соединением симметричных рычагов, под которым на одном из рычагов в месте шарнирного соединения предусмотрен плоскостной выступ в виде округленной пластины с выступающим перпендикулярно пластине двусторонним стержнем и на втором рычаге предусмотрены две гнездовые пластины с радиальным пазовым вырезом, соразмерным шириной диаметру двустороннего стержня.(56) 1. Кабатов Ю.Ф. Медицинский инструментарий и оборудование. - М. Медицина,1977. 2. Патентна полезную модель 5316, МПК 61 1/227, 1/233, 1/24, 2005. 3. Патентна полезную модель 4070, МПК 61 1/227, 1/233, 1/24, 2004. Полезная модель относится к медицинской технике, а именно к набору инструментов для исследования полостей уха, горла и носа, и может быть использована в медицинской практике при осмотре и лечении уха, горла и носа. Известно использование отоларингологических инструментов ушных воронок, шпателя, носового зеркала и других, при осмотре и лечении пациентов в стационарных отделениях больниц и клиник 1. Эти известные инструменты изготавливаются из цветных металлов, покрытых корозиостойким покрытием из легированных или нержавеющих сталей. Такие инструменты предназначены для многоразового использования, причем после каждого использования должны подвергаться специальной обработке и стерилизации. Необходимость специальной обработки и стерилизации инструментов вызывает существенные трудности в процессе их использования врачами при осмотре пациентов на дому и в других условиях. Известен также отоларингологический набор инструментов одноразовый, содержащий ушные воронки, шпатель и носовое зеркало, в котором инструменты изготовлены из дешевой пластмассы методом литья под давлением 2. Наиболее близким к заявляемой полезной модели, является отоларингологический набор, содержащий шпатель, носовое зеркало и, как минимум, одну ушную воронку, выполненный из пластмассы методом литья под давлением, в котором шпатель выполнен в виде плоской удлиненной пластины с округленными концами, имеющий два усилительных ребра, расположенных параллельно большей стороне пластины на одной из поверхностей, ушная воронка выполнена в виде конусной и трубчатой частей, внешние кромки которых округлены, а на внутренней их поверхности нанесено зеркальное покрытие, носовое зеркало выполнено в виде двух симметричных рычагов, соединенных шарнирно,каждый из которых имеет рабочий конец, оборудованный половинчатой воронкой с округленными внешними кромками, размещенной на рабочем конце соответствующего рычага под углом к рычагу, внутренняя поверхность половинчатой воронки имеет зеркальное покрытие, при этом носовое зеркало оборудовано винтовым элементом фиксации и набор предназначен для одноразового использования 3. Однако как в вышеприведенном, так и в этом известных наборах отоларингологических инструментов, размещение усилительных ребер параллельно большей стороне пластин на одной из поверхностей шпателя не обеспечивает надежной жесткости шпателя,что создает определенные неудобства в пользовании. Ушные воронки и половинчатые во 2 73652011.06.30 ронки носового зеркала не имеют ограничительного буртика, что не исключает возможности нанесения болевых ощущений, даже определенных повреждений пациенту. Кроме того, конструкция носового зеркала не регламентирует конкретного угла наклона размещения половинчатых воронок на рабочих концах рычагов, учитывающего и отвечающего физиологическим свойствам кисти врача и анатомическому строению носа человека, и для фиксации носового зеркала в рабочем положении фиксационным винтом нередко требуется дополнительный инструмент (отвертка), что также создает определенные неудобства в пользовании. Задачей полезной модели является создание оптимального отоларингологического набора, предусматривающего возможность за счет используемого материала и путем конструктивных усовершенствований каждого из инструментов обеспечить возможность исследования уха, горла и носа пациентов на дому и вне стационарных больниц и клиник, а также ускорить и упростить процесс осмотра уха, горла и носа пациентов в клинических условиях с соблюдением требований удобств, безопасности, авирулентности, санитарии и гигиены. Поставленная задача решается тем, что в отоларингологическом наборе инструментов одноразового использования, содержащем шпатель, носовое зеркало и, как минимум, одну ушную воронку, выполненном из пластмассы методом литья под давлением, в котором шпатель выполнен в виде плоской удлиненной пластины с округленными концами и двумя усилительными ребрами, размещенными на одной из поверхностей, ушная воронка выполнена в виде конусной и трубчатой частей с округленными внешними кромками, носовое зеркало выполнено в виде двух симметричных рычагов, соединенных шарнирно,каждый из которых имеет рабочий конец, оборудованный половинчатой воронкой с округленными внешними кромками, размещенной на рабочем конце соответствующего рычага под углом к рычагу, и носовое зеркало оборудовано элементом фиксации, согласно предлагаемой полезной модели шпатель выполнен в виде плоской удлиненной пластины с округленными концами и двумя усилительными ребрами, размещенными на одной из поверхностей -образно, окончания ушных воронок и половинчатой воронки носового зеркала снабжены в расширенной конусной части ограничительным буртиком, при этом половинчатые воронки носового зеркала размещены на рабочих концах симметричных рычагов под углом 100-120 к рычагам, элемент фиксации носового зеркала выполнен в виде самофиксирующегося механизма, являющегося одновременно шарнирным соединением симметричных рычагов, под который на одном из рычагов в месте шарнирного соединения предусмотрен плоскостной выступ в виде округленной пластины с выступающим перпендикулярно пластине двусторонним стержнем и на втором рычаге предусмотрены две гнездовые пластины с радиальным пазовым вырезом, соразмерным шириной диаметру двустороннего стержня. За счет размещения усилительных ребер на одной из поверхностей шпателя -образно увеличивается жесткость и надежность использования шпателя. Снабжение окончания ушных воронок и половинчатых воронок носового зеркала в расширенной конусной части ограничительным буртиком повышает удобства и обеспечивает безопасность при пользовании по сравнению с прототипом. Размещение половинчатых воронок носового зеркала на рабочих концах симметричных рычагов под углом 100-120 к рычагам обеспечивает физиологические удобства осмотра с учетом физиологии кисти врача и анатомического строения носа человека, а выполнение элемента фиксации носового зеркала в виде самофиксирующегося механизма,под который на одном из рычагов в месте шарнирного соединения предусмотрен плоскостной выступ в виде округленной пластины с выступающим перпендикулярно к пластине двусторонним стержнем и на втором рычаге - две гнездовые пластины с радиальным пазовым вырезом, соразмерным шириной диаметру двустороннего стержня,обеспечивает, собственно, шарнирное соединение, самофиксацию рабочих рычагов, а сле 3 73652011.06.30 довательно, и половинчатых воронок носового зеркала в необходимом рабочем положении без выполнения дополнительных фиксационных операций и применения дополнительных инструментов. Таким образом, совокупностью известных и отличных существенных признаков предлагаемое техническое решение есть достаточным для выполнения поставленной задачи. Суть полезной модели характеризуется чертежами. На фиг. 1 изображен отоларингологический набор инструментов одноразового использования, общий вид фиг. 2 - ушная воронка, общий вид фиг. 3 - ушная воронка, вид снизу фиг. 4 - шпатель, вид с -образным размещением усилительных ребер фиг. 5 - шпатель, вид со стороны фиг. 6 - носовое зеркало, вид сверху фиг. 7 - носовое зеркало, вид снизу фиг. 8 - самофиксирующей механизм носового зеркала в разрезе. Отоларингологический набор инструментов содержит шпатель 1, носовое зеркало 2 и,как минимум, одну ушную воронку 3. Шпатель (1) выполнен в виде плоской удлиненной пластины с округленными концами, имеющий два усилительных ребра 4, размещенные на одной из поверхностей образно (фиг. 4). Носовое зеркало (2) выполнено в виде двух симметричных рычагов 5 и 6, соединенных шарнирно. Каждый из рычагов (5 и 6) имеет рабочий конец, оборудованный половинчатой воронкой 7, окончание которой имеет округленные наружные кромки 8, в том числе и на ограничительном буртике 9, размещенном на расширенном конусном окончании. Половинчатые воронки (7) размещены на рабочих концах соответствующих рычагов 5 и 6 под углом 100-120 к рычагам. Внутренняя поверхность половинчатых воронок (7) может иметь зеркальное или матовое покрытие 10, на фиг. 6 в качестве примера приведено зеркальное покрытие 10. Носовое зеркало (2) оборудовано элементом фиксации в виде механизма самофиксации 11, что не требует использования дополнительных инструментов и является одновременно шарнирным соединением симметричных рычагов (5 и 6). Для этого на одном из рычагов (как пример 5) в месте шарнирного соединения предусмотрен плоскостной выступ 16 в виде округленной пластины с выступающим перпендикулярно к пластине (16) двусторонним стержнем 17 и на втором рычаге (как пример 6) предусмотрены две гнездовые пластины 18 с радиальным пазовым вырезом 19, соразмерным шириной диаметру двустороннего стержня (17). Ушная воронка (3) выполнена цельной конструкции в виде конусной 12 и трубчатой частей 13, на внутренней поверхности которой возможно нанесение как зеркального, так и матового покрытий 14, на фиг. 2 и 3 в качестве примера приведено зеркальное покрытие(14). Внешние кромки 15 конусной (12) и трубчатой (13) частей воронки (3) округленны. Окончание расширенной конусной части (12) снабжено ограничительным буртиком 15. Предложенный набор инструментов изготавливают из легкого, относительно дешевого материала из пластмассы методом литья под давлением. Набор инструментов используют следующим образом. Набор инструментов, содержащий шпатель 1, носовое зеркало 2 и одну, две или три ушные воронки 3 упаковывают в полиэтиленовый пакет, при этом ушные воронки (3) изготавливают разного размера, что позволяет производить подбор, учитывая индивидуальное анатомическое строение уха каждого пациента. Возможен вариант упаковки в индивидуальный полиэтиленовый пакет каждого инструмента (1, 2 и 3) отдельно для выборочного пользования. Набор инструментов предназначен для одноразового использования при приеме пациентов в стационарных отделениях больниц и клиник, а также для одноразового использо 4 73652011.06.30 вания при индивидуальном осмотре пациентов на дому, вне стационарных больниц и клиник при осмотре уха, горла и носа. При этом набор инструментов позволяет всегда при заболевании одного из органов, уха, горла или носа, осматривать связанные с ним другие органы, используя тот или иной инструмент из набора, с соблюдением требований санитарии и гигиены, обеспечением авирулентности, удобств и безопасности пользования. Таким образом, предложенный отоларингологический набор инструментов обеспечивает ускорение и упрощение процесса осмотра уха, горла и носа пациентов в клинических условиях и соблюдение требований авирулентности, санитарии и гигиены, удобств и безопасности пользования, а также предоставляет возможность врачам и медперсоналу осуществлять осмотр уха, горла, носа пациентов на дому, вне стационарных больниц и клиник. Фиг. 8 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 6
