Гигиеническое защитное покрытие одноразового использования для сиденья унитаза

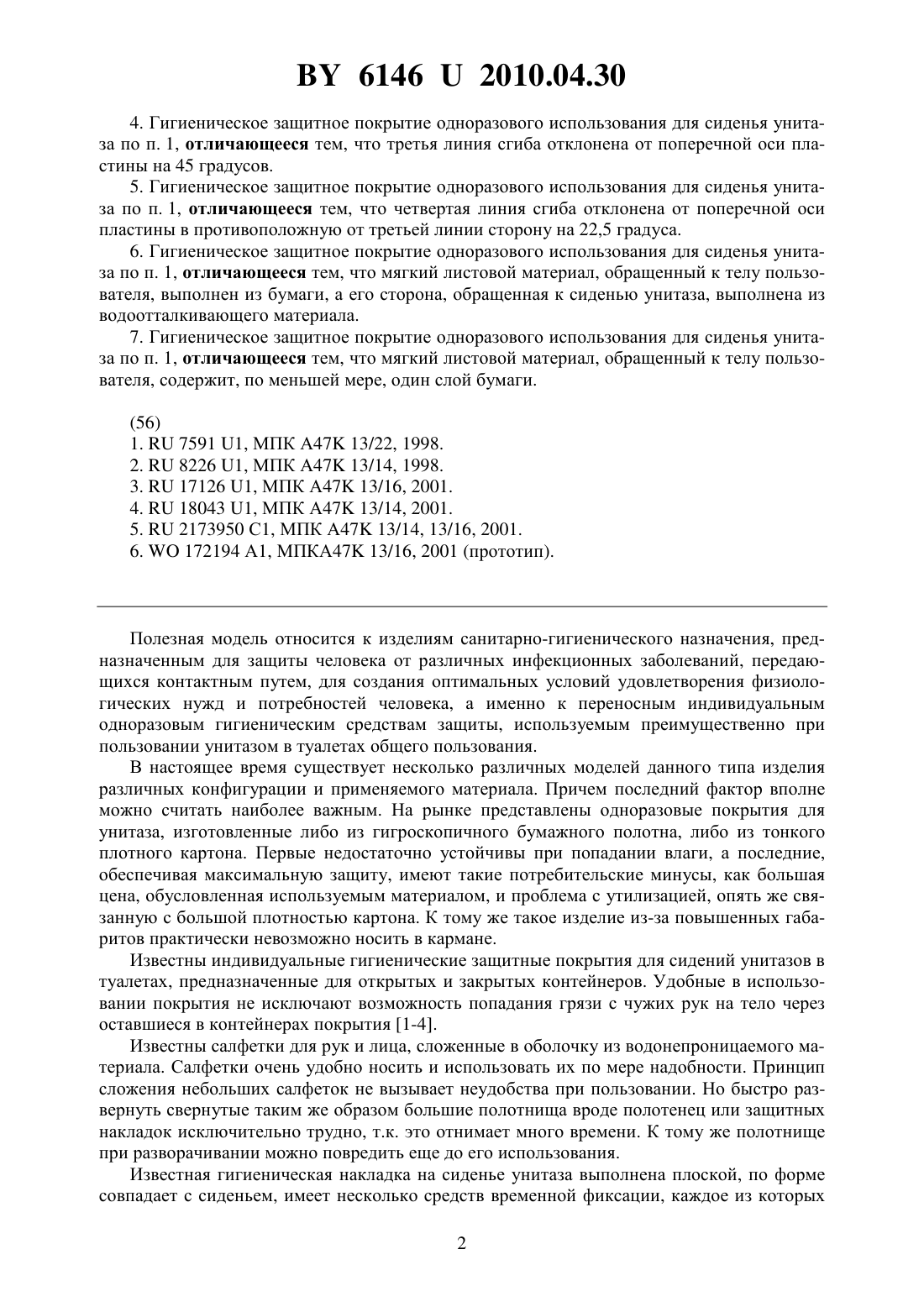

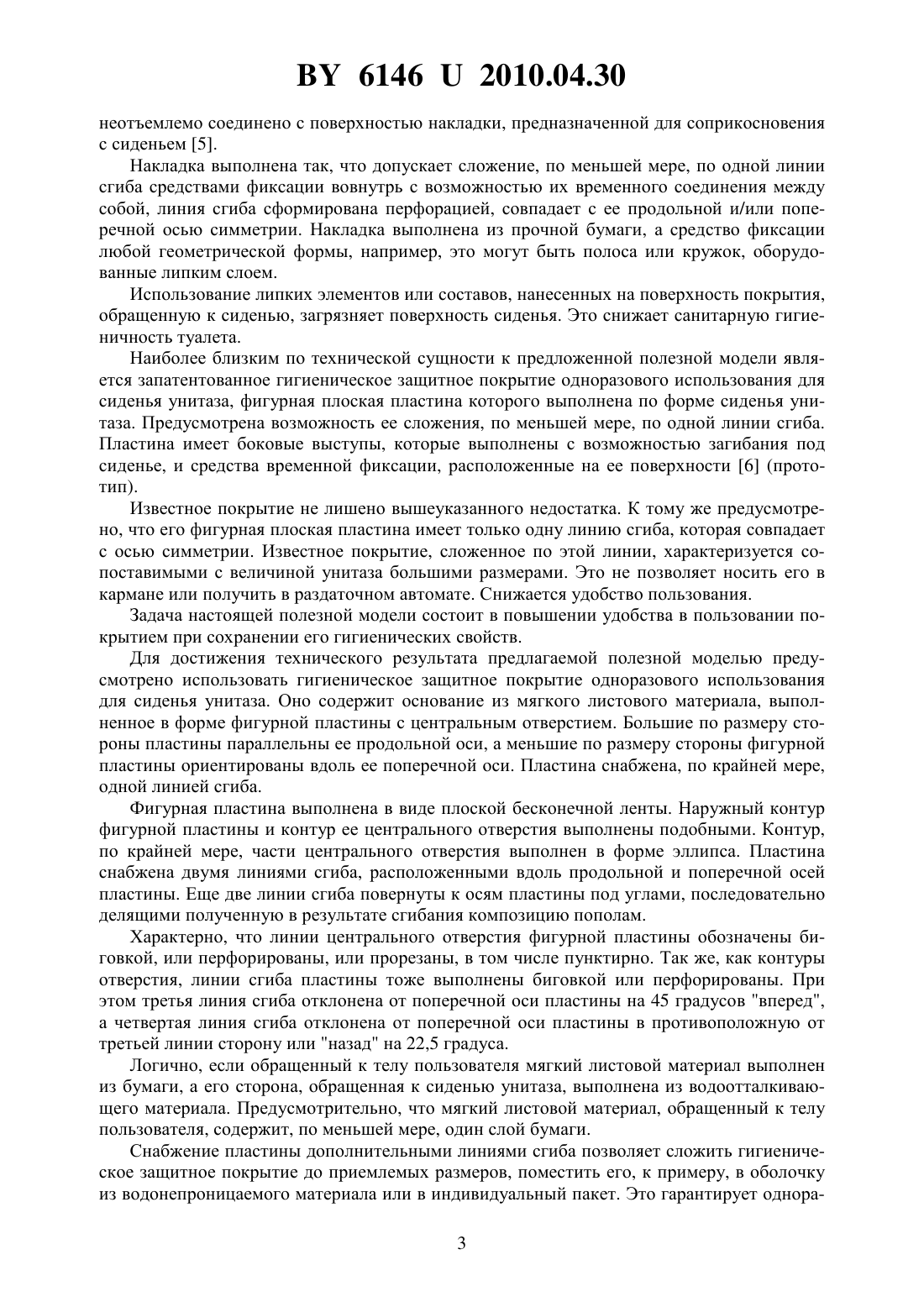

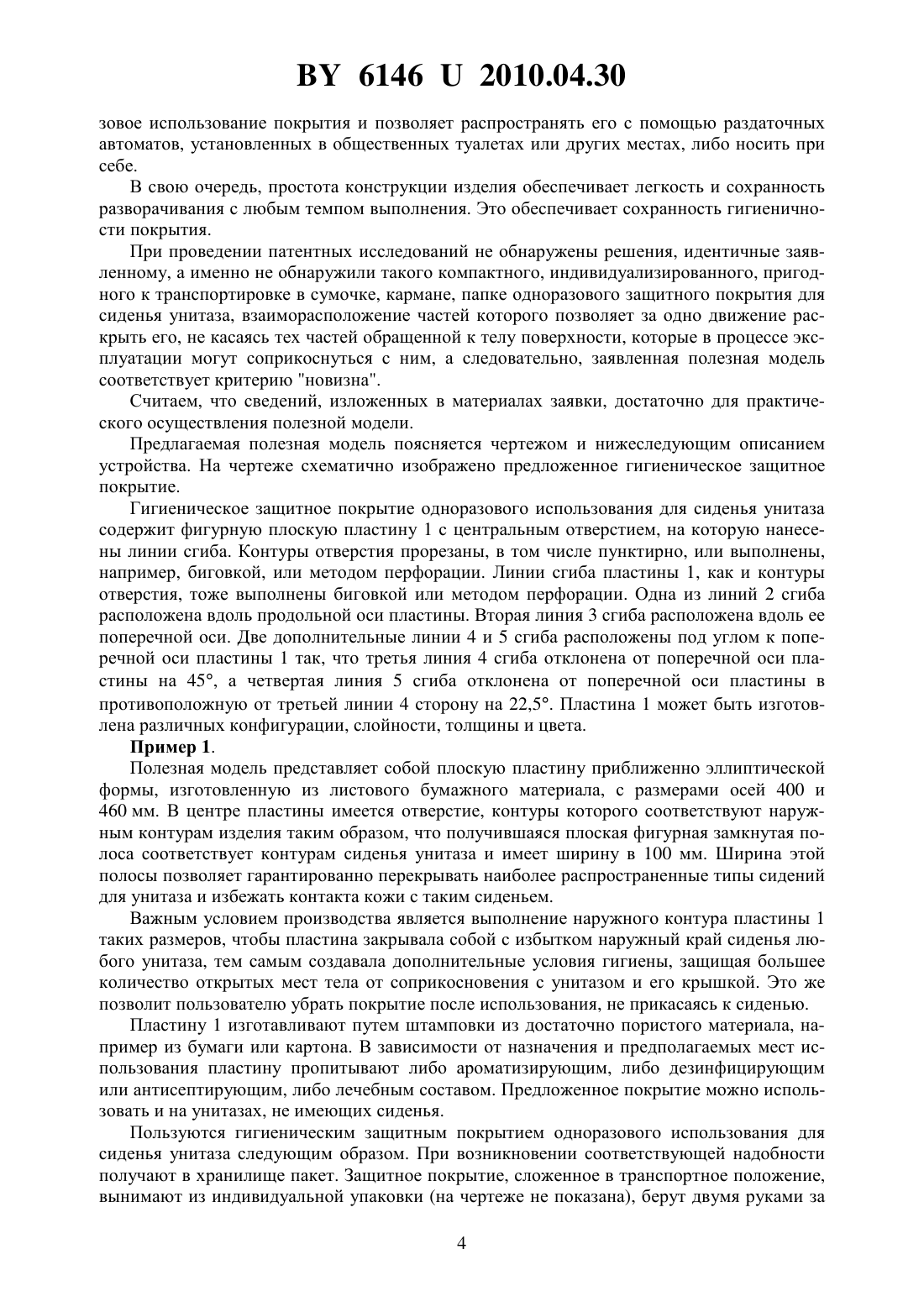

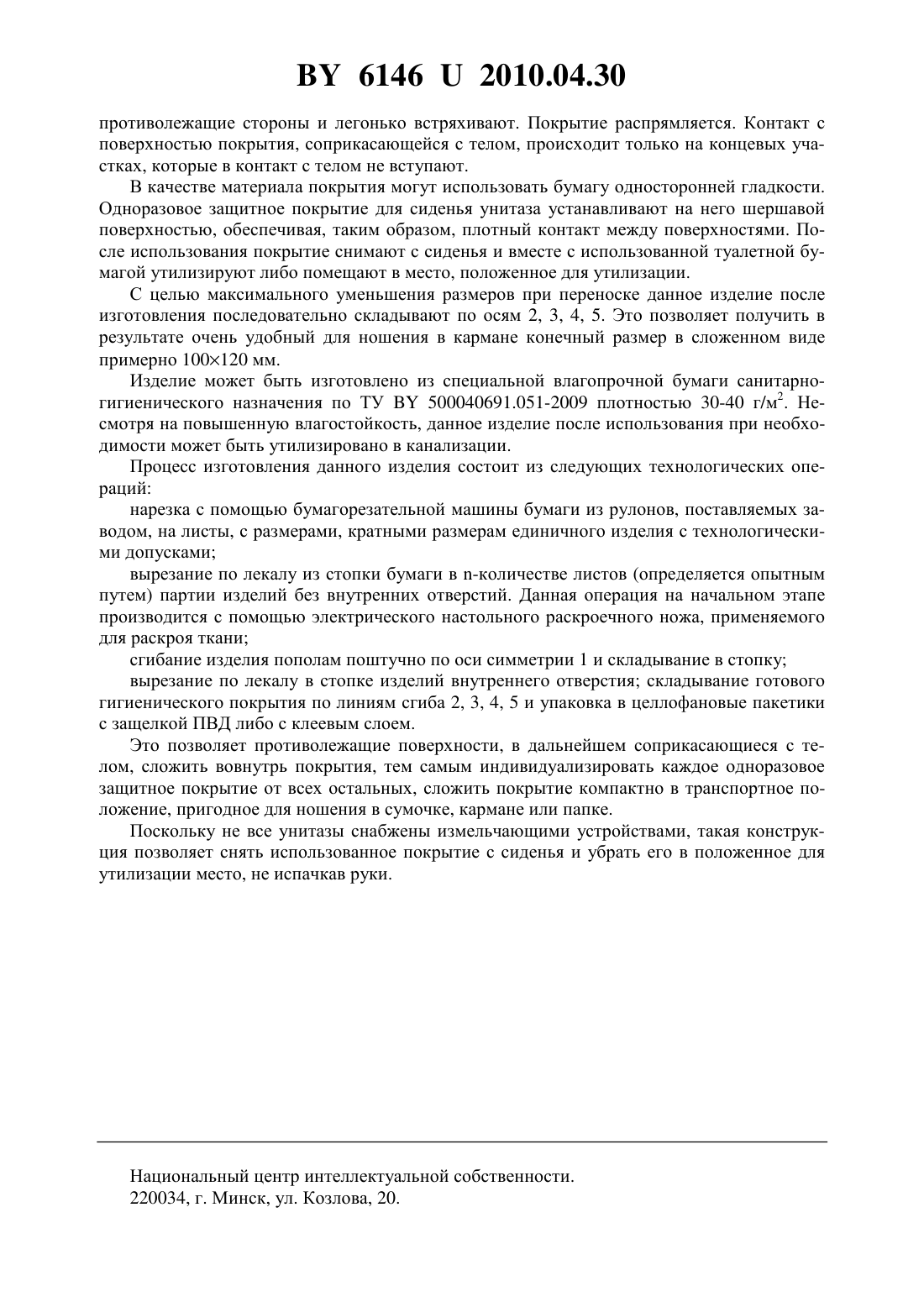

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ГИГИЕНИЧЕСКОЕ ЗАЩИТНОЕ ПОКРЫТИЕ ОДНОРАЗОВОГО ИСПОЛЬЗОВАНИЯ ДЛЯ СИДЕНЬЯ УНИТАЗА(71) Заявитель Иностранное частное производственное унитарное предприятие Аэгна(72) Автор Вискуб Ольга Александровна(73) Патентообладатель Иностранное частное производственное унитарное предприятие Аэгна(57) 1. Гигиеническое защитное покрытие одноразового использования для сиденья унитаза, содержащее основание из мягкого листового материала, выполненное в форме фигурной пластины с центральным отверстием, большие по размеру стороны которой параллельны продольной оси фигурной пластины, а меньшие по размеру стороны ориентированы вдоль ее поперечной оси, при этом пластина снабжена, по крайней мере, одной линией сгиба, отличающееся тем, что фигурная пластина выполнена в виде плоской бесконечной ленты, наружный контур фигурной пластины и контур центрального отверстия выполнены подобными, по крайней мере, контур части центрального отверстия выполнен в форме эллипса, при этом пластина снабжена двумя линиями сгиба, расположенными вдоль продольной и поперечной осей заготовки, и еще двумя-повернутыми к осям пластины под углами, последовательно делящими полученную в результате сгибания композицию пополам. 2. Гигиеническое защитное покрытие одноразового использования для сиденья унитаза по п. 1, отличающееся тем, что линии центрального отверстия фигурной пластины обозначены биговкой, или пунктирно прорезаны, или перфорированы. 3. Гигиеническое защитное покрытие одноразового использования для сиденья унитаза по п. 1, отличающееся тем, что линии сгиба выполнены биговкой или перфорированы. 61462010.04.30 4. Гигиеническое защитное покрытие одноразового использования для сиденья унитаза по п. 1, отличающееся тем, что третья линия сгиба отклонена от поперечной оси пластины на 45 градусов. 5. Гигиеническое защитное покрытие одноразового использования для сиденья унитаза по п. 1, отличающееся тем, что четвертая линия сгиба отклонена от поперечной оси пластины в противоположную от третьей линии сторону на 22,5 градуса. 6. Гигиеническое защитное покрытие одноразового использования для сиденья унитаза по п. 1, отличающееся тем, что мягкий листовой материал, обращенный к телу пользователя, выполнен из бумаги, а его сторона, обращенная к сиденью унитаза, выполнена из водоотталкивающего материала. 7. Гигиеническое защитное покрытие одноразового использования для сиденья унитаза по п. 1, отличающееся тем, что мягкий листовой материал, обращенный к телу пользователя, содержит, по меньшей мере, один слой бумаги. Полезная модель относится к изделиям санитарно-гигиенического назначения, предназначенным для защиты человека от различных инфекционных заболеваний, передающихся контактным путем, для создания оптимальных условий удовлетворения физиологических нужд и потребностей человека, а именно к переносным индивидуальным одноразовым гигиеническим средствам защиты, используемым преимущественно при пользовании унитазом в туалетах общего пользования. В настоящее время существует несколько различных моделей данного типа изделия различных конфигурации и применяемого материала. Причем последний фактор вполне можно считать наиболее важным. На рынке представлены одноразовые покрытия для унитаза, изготовленные либо из гигроскопичного бумажного полотна, либо из тонкого плотного картона. Первые недостаточно устойчивы при попадании влаги, а последние,обеспечивая максимальную защиту, имеют такие потребительские минусы, как большая цена, обусловленная используемым материалом, и проблема с утилизацией, опять же связанную с большой плотностью картона. К тому же такое изделие из-за повышенных габаритов практически невозможно носить в кармане. Известны индивидуальные гигиенические защитные покрытия для сидений унитазов в туалетах, предназначенные для открытых и закрытых контейнеров. Удобные в использовании покрытия не исключают возможность попадания грязи с чужих рук на тело через оставшиеся в контейнерах покрытия 1-4. Известны салфетки для рук и лица, сложенные в оболочку из водонепроницаемого материала. Салфетки очень удобно носить и использовать их по мере надобности. Принцип сложения небольших салфеток не вызывает неудобства при пользовании. Но быстро развернуть свернутые таким же образом большие полотнища вроде полотенец или защитных накладок исключительно трудно, т.к. это отнимает много времени. К тому же полотнище при разворачивании можно повредить еще до его использования. Известная гигиеническая накладка на сиденье унитаза выполнена плоской, по форме совпадает с сиденьем, имеет несколько средств временной фиксации, каждое из которых 2 61462010.04.30 неотъемлемо соединено с поверхностью накладки, предназначенной для соприкосновения с сиденьем 5. Накладка выполнена так, что допускает сложение, по меньшей мере, по одной линии сгиба средствами фиксации вовнутрь с возможностью их временного соединения между собой, линия сгиба сформирована перфорацией, совпадает с ее продольной и/или поперечной осью симметрии. Накладка выполнена из прочной бумаги, а средство фиксации любой геометрической формы, например, это могут быть полоса или кружок, оборудованные липким слоем. Использование липких элементов или составов, нанесенных на поверхность покрытия,обращенную к сиденью, загрязняет поверхность сиденья. Это снижает санитарную гигиеничность туалета. Наиболее близким по технической сущности к предложенной полезной модели является запатентованное гигиеническое защитное покрытие одноразового использования для сиденья унитаза, фигурная плоская пластина которого выполнена по форме сиденья унитаза. Предусмотрена возможность ее сложения, по меньшей мере, по одной линии сгиба. Пластина имеет боковые выступы, которые выполнены с возможностью загибания под сиденье, и средства временной фиксации, расположенные на ее поверхности 6 (прототип). Известное покрытие не лишено вышеуказанного недостатка. К тому же предусмотрено, что его фигурная плоская пластина имеет только одну линию сгиба, которая совпадает с осью симметрии. Известное покрытие, сложенное по этой линии, характеризуется сопоставимыми с величиной унитаза большими размерами. Это не позволяет носить его в кармане или получить в раздаточном автомате. Снижается удобство пользования. Задача настоящей полезной модели состоит в повышении удобства в пользовании покрытием при сохранении его гигиенических свойств. Для достижения технического результата предлагаемой полезной моделью предусмотрено использовать гигиеническое защитное покрытие одноразового использования для сиденья унитаза. Оно содержит основание из мягкого листового материала, выполненное в форме фигурной пластины с центральным отверстием. Большие по размеру стороны пластины параллельны ее продольной оси, а меньшие по размеру стороны фигурной пластины ориентированы вдоль ее поперечной оси. Пластина снабжена, по крайней мере,одной линией сгиба. Фигурная пластина выполнена в виде плоской бесконечной ленты. Наружный контур фигурной пластины и контур ее центрального отверстия выполнены подобными. Контур,по крайней мере, части центрального отверстия выполнен в форме эллипса. Пластина снабжена двумя линиями сгиба, расположенными вдоль продольной и поперечной осей пластины. Еще две линии сгиба повернуты к осям пластины под углами, последовательно делящими полученную в результате сгибания композицию пополам. Характерно, что линии центрального отверстия фигурной пластины обозначены биговкой, или перфорированы, или прорезаны, в том числе пунктирно. Так же, как контуры отверстия, линии сгиба пластины тоже выполнены биговкой или перфорированы. При этом третья линия сгиба отклонена от поперечной оси пластины на 45 градусов вперед,а четвертая линия сгиба отклонена от поперечной оси пластины в противоположную от третьей линии сторону или назад на 22,5 градуса. Логично, если обращенный к телу пользователя мягкий листовой материал выполнен из бумаги, а его сторона, обращенная к сиденью унитаза, выполнена из водоотталкивающего материала. Предусмотрительно, что мягкий листовой материал, обращенный к телу пользователя, содержит, по меньшей мере, один слой бумаги. Снабжение пластины дополнительными линиями сгиба позволяет сложить гигиеническое защитное покрытие до приемлемых размеров, поместить его, к примеру, в оболочку из водонепроницаемого материала или в индивидуальный пакет. Это гарантирует однора 3 61462010.04.30 зовое использование покрытия и позволяет распространять его с помощью раздаточных автоматов, установленных в общественных туалетах или других местах, либо носить при себе. В свою очередь, простота конструкции изделия обеспечивает легкость и сохранность разворачивания с любым темпом выполнения. Это обеспечивает сохранность гигиеничности покрытия. При проведении патентных исследований не обнаружены решения, идентичные заявленному, а именно не обнаружили такого компактного, индивидуализированного, пригодного к транспортировке в сумочке, кармане, папке одноразового защитного покрытия для сиденья унитаза, взаиморасположение частей которого позволяет за одно движение раскрыть его, не касаясь тех частей обращенной к телу поверхности, которые в процессе эксплуатации могут соприкоснуться с ним, а следовательно, заявленная полезная модель соответствует критерию новизна. Считаем, что сведений, изложенных в материалах заявки, достаточно для практического осуществления полезной модели. Предлагаемая полезная модель поясняется чертежом и нижеследующим описанием устройства. На чертеже схематично изображено предложенное гигиеническое защитное покрытие. Гигиеническое защитное покрытие одноразового использования для сиденья унитаза содержит фигурную плоскую пластину 1 с центральным отверстием, на которую нанесены линии сгиба. Контуры отверстия прорезаны, в том числе пунктирно, или выполнены,например, биговкой, или методом перфорации. Линии сгиба пластины 1, как и контуры отверстия, тоже выполнены биговкой или методом перфорации. Одна из линий 2 сгиба расположена вдоль продольной оси пластины. Вторая линия 3 сгиба расположена вдоль ее поперечной оси. Две дополнительные линии 4 и 5 сгиба расположены под углом к поперечной оси пластины 1 так, что третья линия 4 сгиба отклонена от поперечной оси пластины на 45, а четвертая линия 5 сгиба отклонена от поперечной оси пластины в противоположную от третьей линии 4 сторону на 22,5. Пластина 1 может быть изготовлена различных конфигурации, слойности, толщины и цвета. Пример 1. Полезная модель представляет собой плоскую пластину приближенно эллиптической формы, изготовленную из листового бумажного материала, с размерами осей 400 и 460 мм. В центре пластины имеется отверстие, контуры которого соответствуют наружным контурам изделия таким образом, что получившаяся плоская фигурная замкнутая полоса соответствует контурам сиденья унитаза и имеет ширину в 100 мм. Ширина этой полосы позволяет гарантированно перекрывать наиболее распространенные типы сидений для унитаза и избежать контакта кожи с таким сиденьем. Важным условием производства является выполнение наружного контура пластины 1 таких размеров, чтобы пластина закрывала собой с избытком наружный край сиденья любого унитаза, тем самым создавала дополнительные условия гигиены, защищая большее количество открытых мест тела от соприкосновения с унитазом и его крышкой. Это же позволит пользователю убрать покрытие после использования, не прикасаясь к сиденью. Пластину 1 изготавливают путем штамповки из достаточно пористого материала, например из бумаги или картона. В зависимости от назначения и предполагаемых мест использования пластину пропитывают либо ароматизирующим, либо дезинфицирующим или антисептирующим, либо лечебным составом. Предложенное покрытие можно использовать и на унитазах, не имеющих сиденья. Пользуются гигиеническим защитным покрытием одноразового использования для сиденья унитаза следующим образом. При возникновении соответствующей надобности получают в хранилище пакет. Защитное покрытие, сложенное в транспортное положение,вынимают из индивидуальной упаковки (на чертеже не показана), берут двумя руками за 4 61462010.04.30 противолежащие стороны и легонько встряхивают. Покрытие распрямляется. Контакт с поверхностью покрытия, соприкасающейся с телом, происходит только на концевых участках, которые в контакт с телом не вступают. В качестве материала покрытия могут использовать бумагу односторонней гладкости. Одноразовое защитное покрытие для сиденья унитаза устанавливают на него шершавой поверхностью, обеспечивая, таким образом, плотный контакт между поверхностями. После использования покрытие снимают с сиденья и вместе с использованной туалетной бумагой утилизируют либо помещают в место, положенное для утилизации. С целью максимального уменьшения размеров при переноске данное изделие после изготовления последовательно складывают по осям 2, 3, 4, 5. Это позволяет получить в результате очень удобный для ношения в кармане конечный размер в сложенном виде примерно 100120 мм. Изделие может быть изготовлено из специальной влагопрочной бумаги санитарногигиенического назначения по ТУ 500040691.051-2009 плотностью 30-40 г/м 2. Несмотря на повышенную влагостойкость, данное изделие после использования при необходимости может быть утилизировано в канализации. Процесс изготовления данного изделия состоит из следующих технологических операций нарезка с помощью бумагорезательной машины бумаги из рулонов, поставляемых заводом, на листы, с размерами, кратными размерам единичного изделия с технологическими допусками вырезание по лекалу из стопки бумаги в -количестве листов (определяется опытным путем) партии изделий без внутренних отверстий. Данная операция на начальном этапе производится с помощью электрического настольного раскроечного ножа, применяемого для раскроя ткани сгибание изделия пополам поштучно по оси симметрии 1 и складывание в стопку вырезание по лекалу в стопке изделий внутреннего отверстия складывание готового гигиенического покрытия по линиям сгиба 2, 3, 4, 5 и упаковка в целлофановые пакетики с защелкой ПВД либо с клеевым слоем. Это позволяет противолежащие поверхности, в дальнейшем соприкасающиеся с телом, сложить вовнутрь покрытия, тем самым индивидуализировать каждое одноразовое защитное покрытие от всех остальных, сложить покрытие компактно в транспортное положение, пригодное для ношения в сумочке, кармане или папке. Поскольку не все унитазы снабжены измельчающими устройствами, такая конструкция позволяет снять использованное покрытие с сиденья и убрать его в положенное для утилизации место, не испачкав руки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
