Комплекс для возделывания картофеля

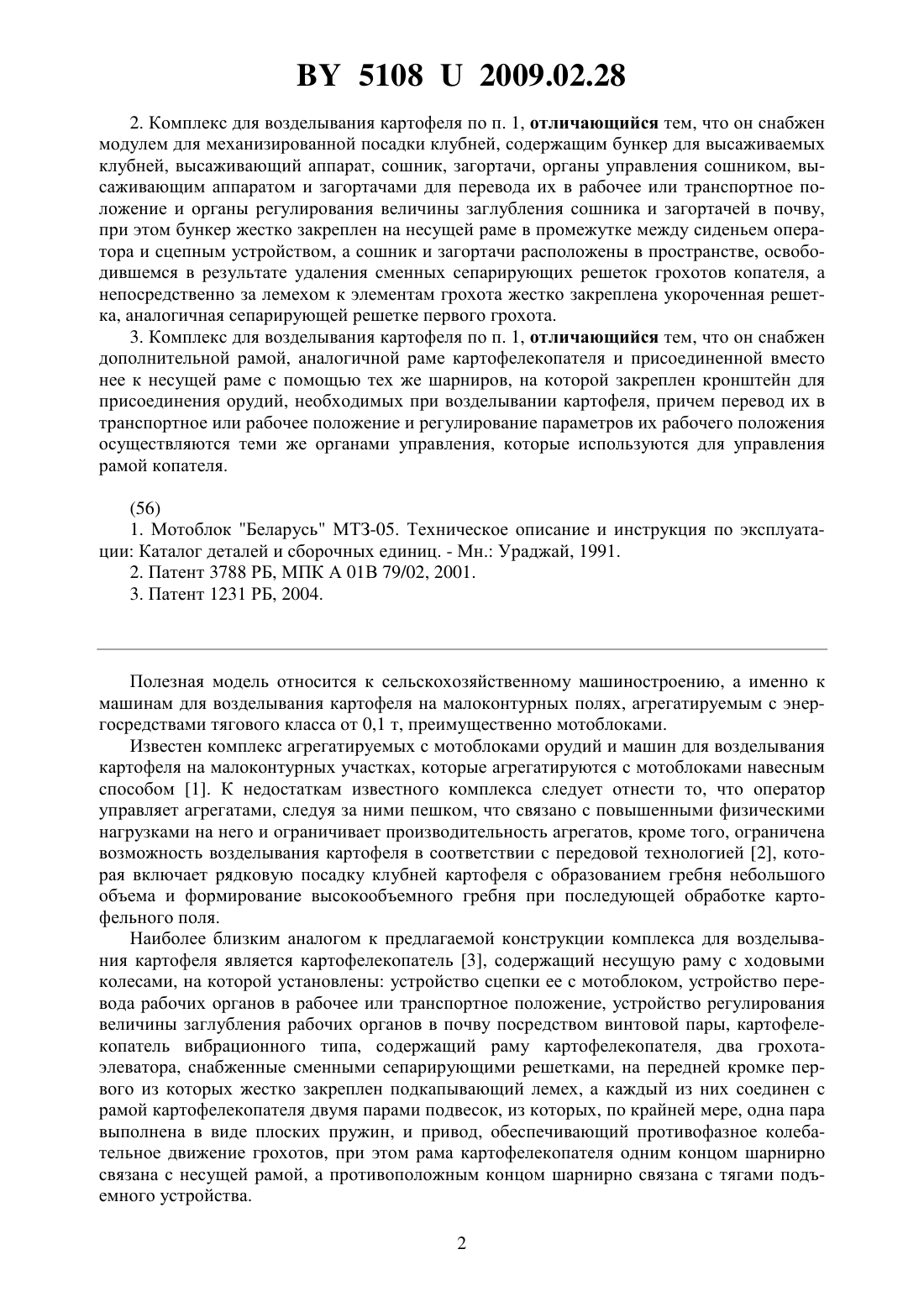

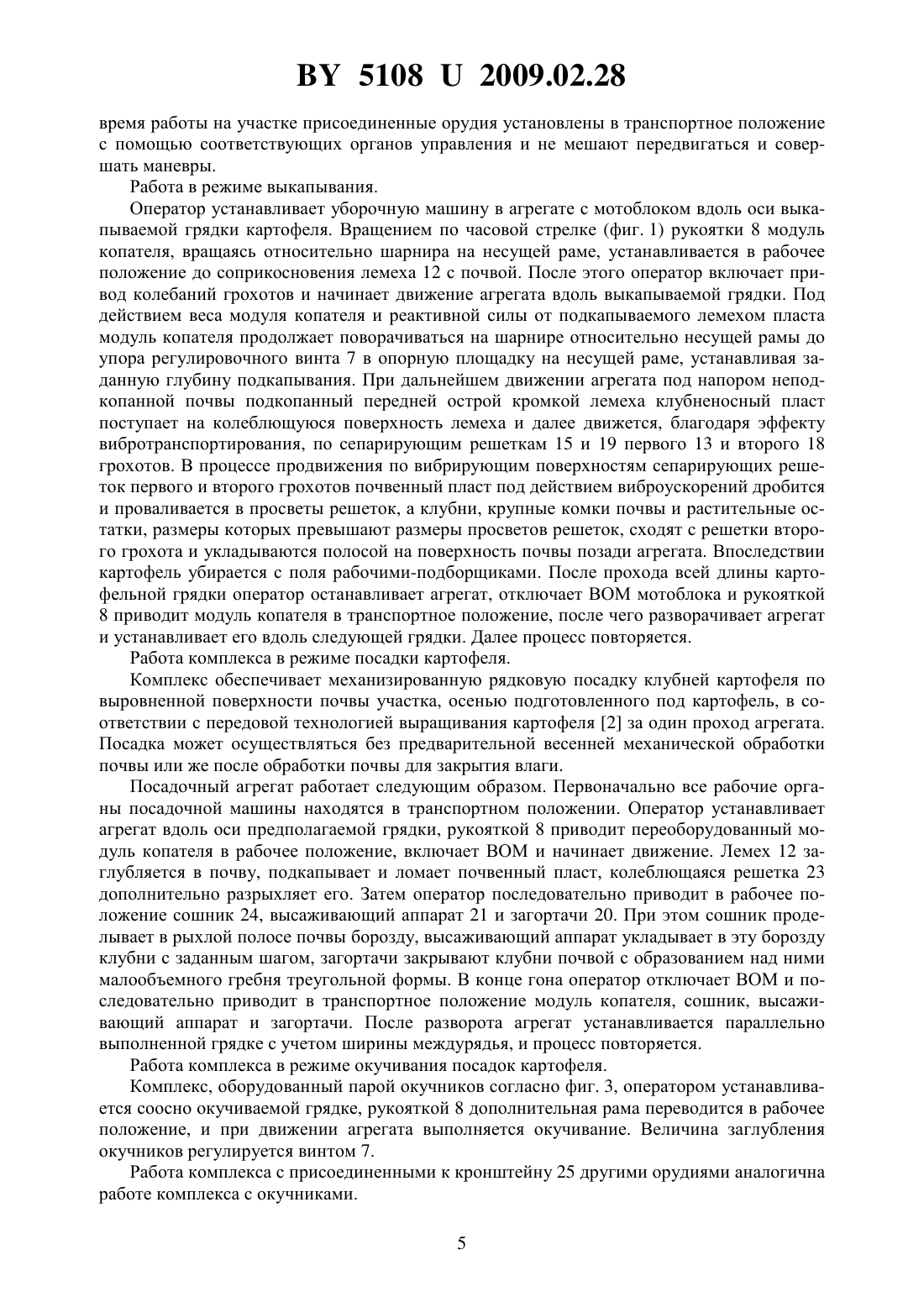

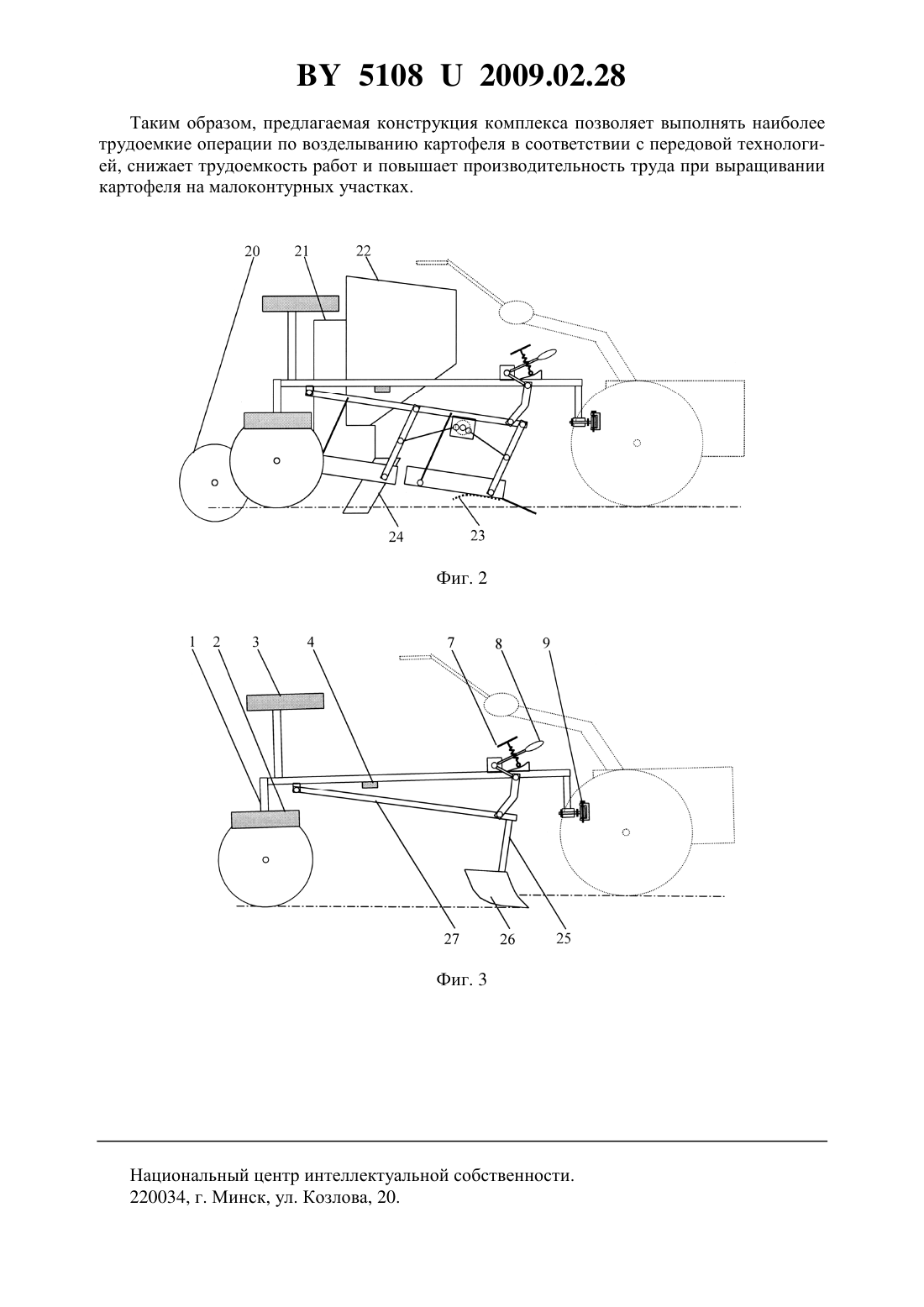

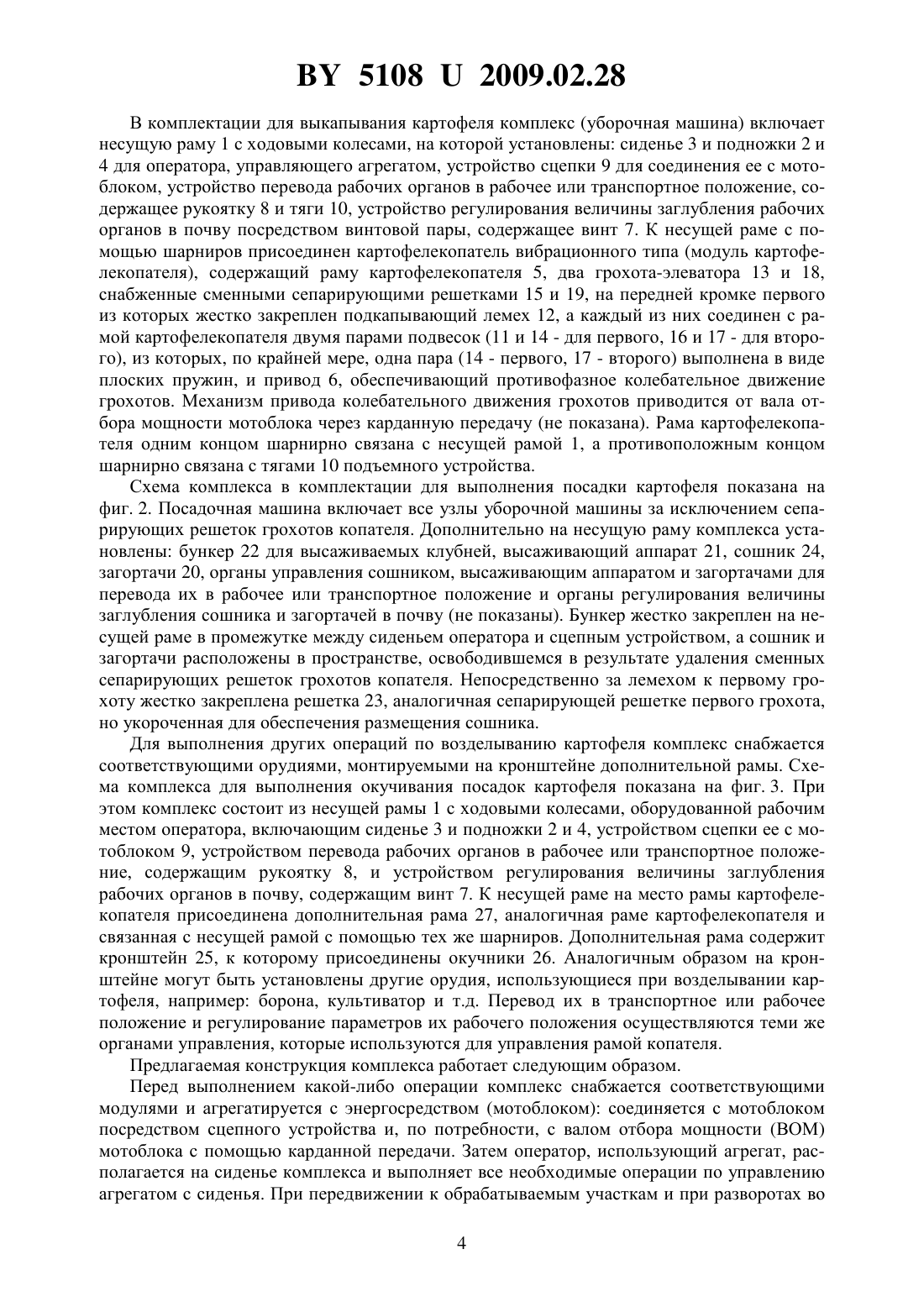

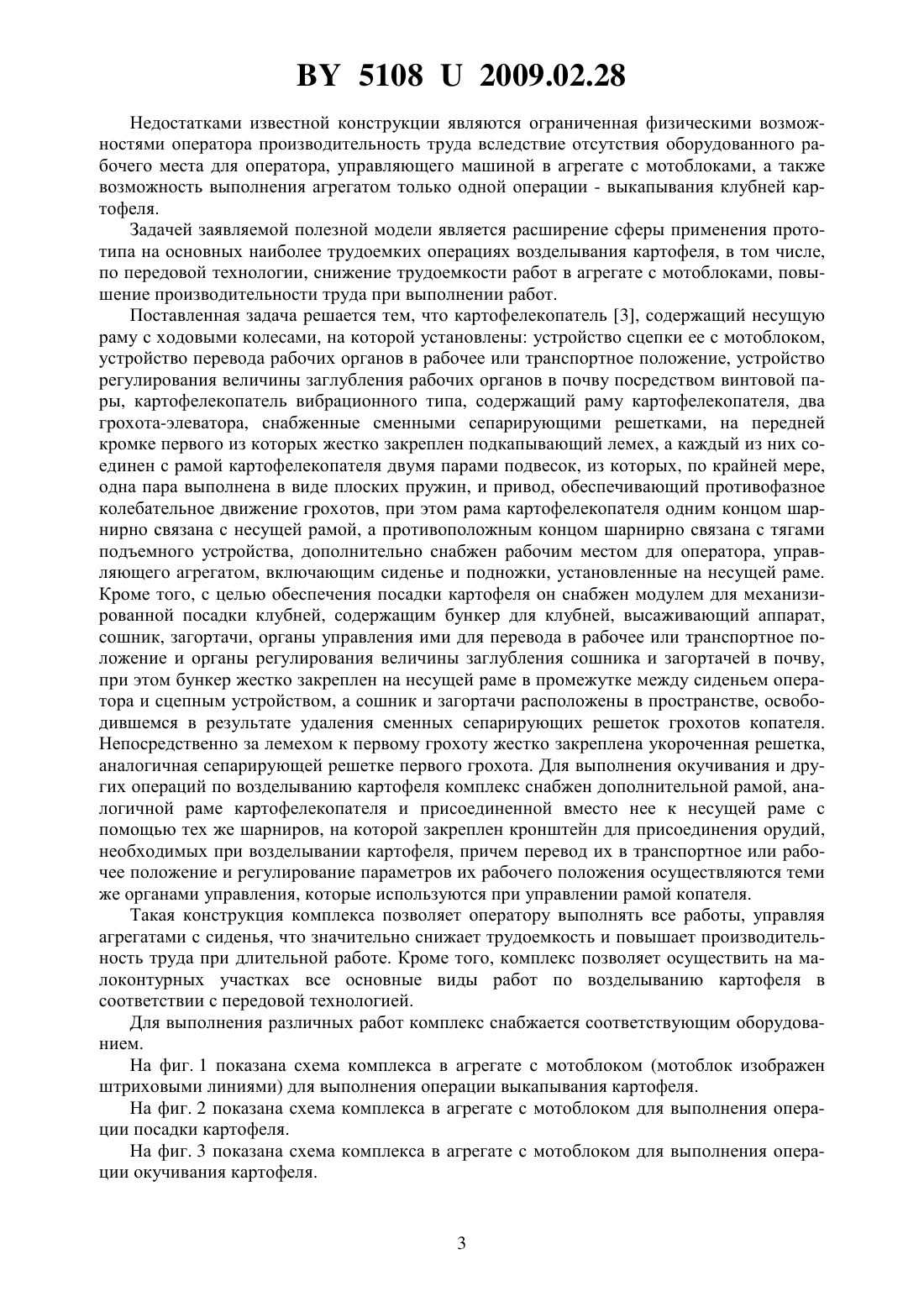

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОМПЛЕКС ДЛЯ ВОЗДЕЛЫВАНИЯ КАРТОФЕЛЯ(72) Авторы Бойко Леонид Иосифович Першукевич Николай Павлович Ракова Нина Леонидовна(57) 1. Комплекс для возделывания картофеля, агрегатируемый с энергосредствами тягового класса 0,1 т, преимущественно мотоблоками, содержащий несущую раму с ходовыми колесами, на которой установлены устройство сцепки ее с мотоблоком, устройство перевода рабочих органов в рабочее или транспортное положение, устройство регулирования величины заглубления рабочих органов в почву посредством винтовой пары, картофелекопатель вибрационного типа, содержащий раму картофелекопателя, два грохотаэлеватора, снабженные сменными сепарирующими решетками, на передней кромке первого из которых жестко закреплен подкапывающий лемех, а каждый из них соединен с рамой картофелекопателя двумя парами подвесок, из которых, по крайней мере, одна пара выполнена в виде плоских пружин, и привод, обеспечивающий противофазное колебательное движение грохотов, при этом рама картофелекопателя одним концом шарнирно связана с несущей рамой, а противоположным концом шарнирно связана с тягами подъемного устройства, отличающийся тем, что несущая рама снабжена рабочим местом для оператора, управляющего агрегатом, включающим сиденье и подножки, установленные на несущей раме. 51082009.02.28 2. Комплекс для возделывания картофеля по п. 1, отличающийся тем, что он снабжен модулем для механизированной посадки клубней, содержащим бункер для высаживаемых клубней, высаживающий аппарат, сошник, загортачи, органы управления сошником, высаживающим аппаратом и загортачами для перевода их в рабочее или транспортное положение и органы регулирования величины заглубления сошника и загортачей в почву,при этом бункер жестко закреплен на несущей раме в промежутке между сиденьем оператора и сцепным устройством, а сошник и загортачи расположены в пространстве, освободившемся в результате удаления сменных сепарирующих решеток грохотов копателя, а непосредственно за лемехом к элементам грохота жестко закреплена укороченная решетка, аналогичная сепарирующей решетке первого грохота. 3. Комплекс для возделывания картофеля по п. 1, отличающийся тем, что он снабжен дополнительной рамой, аналогичной раме картофелекопателя и присоединенной вместо нее к несущей раме с помощью тех же шарниров, на которой закреплен кронштейн для присоединения орудий, необходимых при возделывании картофеля, причем перевод их в транспортное или рабочее положение и регулирование параметров их рабочего положения осуществляются теми же органами управления, которые используются для управления рамой копателя.(56) 1. Мотоблок Беларусь МТЗ-05. Техническое описание и инструкция по эксплуатации Каталог деталей и сборочных единиц. - Мн. Ураджай, 1991. 2. Патент 3788 РБ, МПК А 01 В 79/02, 2001. 3. Патент 1231 РБ, 2004. Полезная модель относится к сельскохозяйственному машиностроению, а именно к машинам для возделывания картофеля на малоконтурных полях, агрегатируемым с энергосредствами тягового класса от 0,1 т, преимущественно мотоблоками. Известен комплекс агрегатируемых с мотоблоками орудий и машин для возделывания картофеля на малоконтурных участках, которые агрегатируются с мотоблоками навесным способом 1. К недостаткам известного комплекса следует отнести то, что оператор управляет агрегатами, следуя за ними пешком, что связано с повышенными физическими нагрузками на него и ограничивает производительность агрегатов, кроме того, ограничена возможность возделывания картофеля в соответствии с передовой технологией 2, которая включает рядковую посадку клубней картофеля с образованием гребня небольшого объема и формирование высокообъемного гребня при последующей обработке картофельного поля. Наиболее близким аналогом к предлагаемой конструкции комплекса для возделывания картофеля является картофелекопатель 3, содержащий несущую раму с ходовыми колесами, на которой установлены устройство сцепки ее с мотоблоком, устройство перевода рабочих органов в рабочее или транспортное положение, устройство регулирования величины заглубления рабочих органов в почву посредством винтовой пары, картофелекопатель вибрационного типа, содержащий раму картофелекопателя, два грохотаэлеватора, снабженные сменными сепарирующими решетками, на передней кромке первого из которых жестко закреплен подкапывающий лемех, а каждый из них соединен с рамой картофелекопателя двумя парами подвесок, из которых, по крайней мере, одна пара выполнена в виде плоских пружин, и привод, обеспечивающий противофазное колебательное движение грохотов, при этом рама картофелекопателя одним концом шарнирно связана с несущей рамой, а противоположным концом шарнирно связана с тягами подъемного устройства. 2 51082009.02.28 Недостатками известной конструкции являются ограниченная физическими возможностями оператора производительность труда вследствие отсутствия оборудованного рабочего места для оператора, управляющего машиной в агрегате с мотоблоками, а также возможность выполнения агрегатом только одной операции - выкапывания клубней картофеля. Задачей заявляемой полезной модели является расширение сферы применения прототипа на основных наиболее трудоемких операциях возделывания картофеля, в том числе,по передовой технологии, снижение трудоемкости работ в агрегате с мотоблоками, повышение производительности труда при выполнении работ. Поставленная задача решается тем, что картофелекопатель 3, содержащий несущую раму с ходовыми колесами, на которой установлены устройство сцепки ее с мотоблоком,устройство перевода рабочих органов в рабочее или транспортное положение, устройство регулирования величины заглубления рабочих органов в почву посредством винтовой пары, картофелекопатель вибрационного типа, содержащий раму картофелекопателя, два грохота-элеватора, снабженные сменными сепарирующими решетками, на передней кромке первого из которых жестко закреплен подкапывающий лемех, а каждый из них соединен с рамой картофелекопателя двумя парами подвесок, из которых, по крайней мере,одна пара выполнена в виде плоских пружин, и привод, обеспечивающий противофазное колебательное движение грохотов, при этом рама картофелекопателя одним концом шарнирно связана с несущей рамой, а противоположным концом шарнирно связана с тягами подъемного устройства, дополнительно снабжен рабочим местом для оператора, управляющего агрегатом, включающим сиденье и подножки, установленные на несущей раме. Кроме того, с целью обеспечения посадки картофеля он снабжен модулем для механизированной посадки клубней, содержащим бункер для клубней, высаживающий аппарат,сошник, загортачи, органы управления ими для перевода в рабочее или транспортное положение и органы регулирования величины заглубления сошника и загортачей в почву,при этом бункер жестко закреплен на несущей раме в промежутке между сиденьем оператора и сцепным устройством, а сошник и загортачи расположены в пространстве, освободившемся в результате удаления сменных сепарирующих решеток грохотов копателя. Непосредственно за лемехом к первому грохоту жестко закреплена укороченная решетка,аналогичная сепарирующей решетке первого грохота. Для выполнения окучивания и других операций по возделыванию картофеля комплекс снабжен дополнительной рамой, аналогичной раме картофелекопателя и присоединенной вместо нее к несущей раме с помощью тех же шарниров, на которой закреплен кронштейн для присоединения орудий,необходимых при возделывании картофеля, причем перевод их в транспортное или рабочее положение и регулирование параметров их рабочего положения осуществляются теми же органами управления, которые используются при управлении рамой копателя. Такая конструкция комплекса позволяет оператору выполнять все работы, управляя агрегатами с сиденья, что значительно снижает трудоемкость и повышает производительность труда при длительной работе. Кроме того, комплекс позволяет осуществить на малоконтурных участках все основные виды работ по возделыванию картофеля в соответствии с передовой технологией. Для выполнения различных работ комплекс снабжается соответствующим оборудованием. На фиг. 1 показана схема комплекса в агрегате с мотоблоком (мотоблок изображен штриховыми линиями) для выполнения операции выкапывания картофеля. На фиг. 2 показана схема комплекса в агрегате с мотоблоком для выполнения операции посадки картофеля. На фиг. 3 показана схема комплекса в агрегате с мотоблоком для выполнения операции окучивания картофеля. 51082009.02.28 В комплектации для выкапывания картофеля комплекс (уборочная машина) включает несущую раму 1 с ходовыми колесами, на которой установлены сиденье 3 и подножки 2 и 4 для оператора, управляющего агрегатом, устройство сцепки 9 для соединения ее с мотоблоком, устройство перевода рабочих органов в рабочее или транспортное положение, содержащее рукоятку 8 и тяги 10, устройство регулирования величины заглубления рабочих органов в почву посредством винтовой пары, содержащее винт 7. К несущей раме с помощью шарниров присоединен картофелекопатель вибрационного типа (модуль картофелекопателя), содержащий раму картофелекопателя 5, два грохота-элеватора 13 и 18,снабженные сменными сепарирующими решетками 15 и 19, на передней кромке первого из которых жестко закреплен подкапывающий лемех 12, а каждый из них соединен с рамой картофелекопателя двумя парами подвесок (11 и 14 - для первого, 16 и 17 - для второго), из которых, по крайней мере, одна пара (14 - первого, 17 - второго) выполнена в виде плоских пружин, и привод 6, обеспечивающий противофазное колебательное движение грохотов. Механизм привода колебательного движения грохотов приводится от вала отбора мощности мотоблока через карданную передачу (не показана). Рама картофелекопателя одним концом шарнирно связана с несущей рамой 1, а противоположным концом шарнирно связана с тягами 10 подъемного устройства. Схема комплекса в комплектации для выполнения посадки картофеля показана на фиг. 2. Посадочная машина включает все узлы уборочной машины за исключением сепарирующих решеток грохотов копателя. Дополнительно на несущую раму комплекса установлены бункер 22 для высаживаемых клубней, высаживающий аппарат 21, сошник 24,загортачи 20, органы управления сошником, высаживающим аппаратом и загортачами для перевода их в рабочее или транспортное положение и органы регулирования величины заглубления сошника и загортачей в почву (не показаны). Бункер жестко закреплен на несущей раме в промежутке между сиденьем оператора и сцепным устройством, а сошник и загортачи расположены в пространстве, освободившемся в результате удаления сменных сепарирующих решеток грохотов копателя. Непосредственно за лемехом к первому грохоту жестко закреплена решетка 23, аналогичная сепарирующей решетке первого грохота,но укороченная для обеспечения размещения сошника. Для выполнения других операций по возделыванию картофеля комплекс снабжается соответствующими орудиями, монтируемыми на кронштейне дополнительной рамы. Схема комплекса для выполнения окучивания посадок картофеля показана на фиг. 3. При этом комплекс состоит из несущей рамы 1 с ходовыми колесами, оборудованной рабочим местом оператора, включающим сиденье 3 и подножки 2 и 4, устройством сцепки ее с мотоблоком 9, устройством перевода рабочих органов в рабочее или транспортное положение, содержащим рукоятку 8, и устройством регулирования величины заглубления рабочих органов в почву, содержащим винт 7. К несущей раме на место рамы картофелекопателя присоединена дополнительная рама 27, аналогичная раме картофелекопателя и связанная с несущей рамой с помощью тех же шарниров. Дополнительная рама содержит кронштейн 25, к которому присоединены окучники 26. Аналогичным образом на кронштейне могут быть установлены другие орудия, использующиеся при возделывании картофеля, например борона, культиватор и т.д. Перевод их в транспортное или рабочее положение и регулирование параметров их рабочего положения осуществляются теми же органами управления, которые используются для управления рамой копателя. Предлагаемая конструкция комплекса работает следующим образом. Перед выполнением какой-либо операции комплекс снабжается соответствующими модулями и агрегатируется с энергосредством (мотоблоком) соединяется с мотоблоком посредством сцепного устройства и, по потребности, с валом отбора мощности (ВОМ) мотоблока с помощью карданной передачи. Затем оператор, использующий агрегат, располагается на сиденье комплекса и выполняет все необходимые операции по управлению агрегатом с сиденья. При передвижении к обрабатываемым участкам и при разворотах во 4 51082009.02.28 время работы на участке присоединенные орудия установлены в транспортное положение с помощью соответствующих органов управления и не мешают передвигаться и совершать маневры. Работа в режиме выкапывания. Оператор устанавливает уборочную машину в агрегате с мотоблоком вдоль оси выкапываемой грядки картофеля. Вращением по часовой стрелке (фиг. 1) рукоятки 8 модуль копателя, вращаясь относительно шарнира на несущей раме, устанавливается в рабочее положение до соприкосновения лемеха 12 с почвой. После этого оператор включает привод колебаний грохотов и начинает движение агрегата вдоль выкапываемой грядки. Под действием веса модуля копателя и реактивной силы от подкапываемого лемехом пласта модуль копателя продолжает поворачиваться на шарнире относительно несущей рамы до упора регулировочного винта 7 в опорную площадку на несущей раме, устанавливая заданную глубину подкапывания. При дальнейшем движении агрегата под напором неподкопанной почвы подкопанный передней острой кромкой лемеха клубненосный пласт поступает на колеблющуюся поверхность лемеха и далее движется, благодаря эффекту вибротранспортирования, по сепарирующим решеткам 15 и 19 первого 13 и второго 18 грохотов. В процессе продвижения по вибрирующим поверхностям сепарирующих решеток первого и второго грохотов почвенный пласт под действием виброускорений дробится и проваливается в просветы решеток, а клубни, крупные комки почвы и растительные остатки, размеры которых превышают размеры просветов решеток, сходят с решетки второго грохота и укладываются полосой на поверхность почвы позади агрегата. Впоследствии картофель убирается с поля рабочими-подборщиками. После прохода всей длины картофельной грядки оператор останавливает агрегат, отключает ВОМ мотоблока и рукояткой 8 приводит модуль копателя в транспортное положение, после чего разворачивает агрегат и устанавливает его вдоль следующей грядки. Далее процесс повторяется. Работа комплекса в режиме посадки картофеля. Комплекс обеспечивает механизированную рядковую посадку клубней картофеля по выровненной поверхности почвы участка, осенью подготовленного под картофель, в соответствии с передовой технологией выращивания картофеля 2 за один проход агрегата. Посадка может осуществляться без предварительной весенней механической обработки почвы или же после обработки почвы для закрытия влаги. Посадочный агрегат работает следующим образом. Первоначально все рабочие органы посадочной машины находятся в транспортном положении. Оператор устанавливает агрегат вдоль оси предполагаемой грядки, рукояткой 8 приводит переоборудованный модуль копателя в рабочее положение, включает ВОМ и начинает движение. Лемех 12 заглубляется в почву, подкапывает и ломает почвенный пласт, колеблющаяся решетка 23 дополнительно разрыхляет его. Затем оператор последовательно приводит в рабочее положение сошник 24, высаживающий аппарат 21 и загортачи 20. При этом сошник проделывает в рыхлой полосе почвы борозду, высаживающий аппарат укладывает в эту борозду клубни с заданным шагом, загортачи закрывают клубни почвой с образованием над ними малообъемного гребня треугольной формы. В конце гона оператор отключает ВОМ и последовательно приводит в транспортное положение модуль копателя, сошник, высаживающий аппарат и загортачи. После разворота агрегат устанавливается параллельно выполненной грядке с учетом ширины междурядья, и процесс повторяется. Работа комплекса в режиме окучивания посадок картофеля. Комплекс, оборудованный парой окучников согласно фиг. 3, оператором устанавливается соосно окучиваемой грядке, рукояткой 8 дополнительная рама переводится в рабочее положение, и при движении агрегата выполняется окучивание. Величина заглубления окучников регулируется винтом 7. Работа комплекса с присоединенными к кронштейну 25 другими орудиями аналогична работе комплекса с окучниками. 5 51082009.02.28 Таким образом, предлагаемая конструкция комплекса позволяет выполнять наиболее трудоемкие операции по возделыванию картофеля в соответствии с передовой технологией, снижает трудоемкость работ и повышает производительность труда при выращивании картофеля на малоконтурных участках. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 6
