Корпусная конструкция электронного прибора (Варианты)

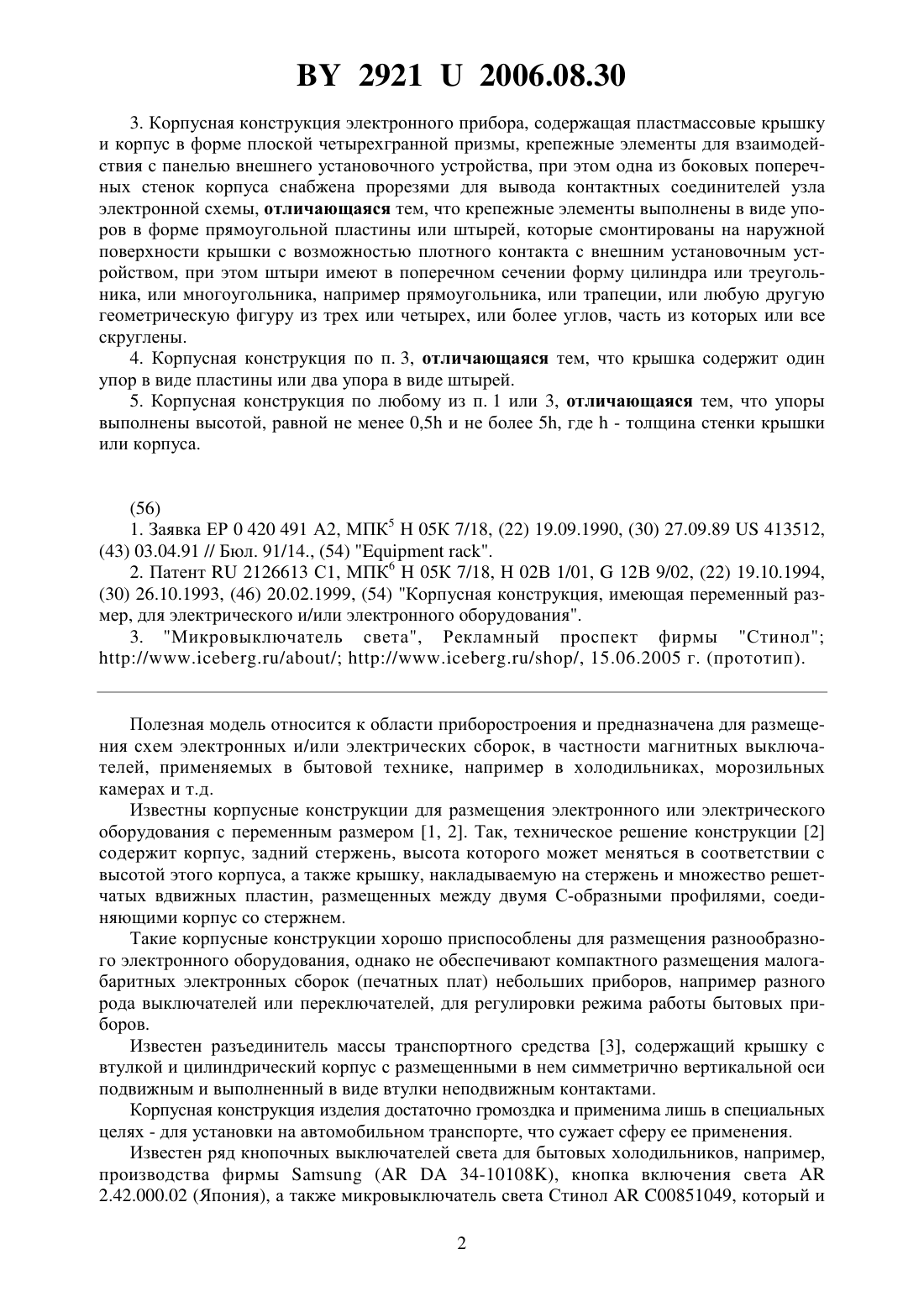

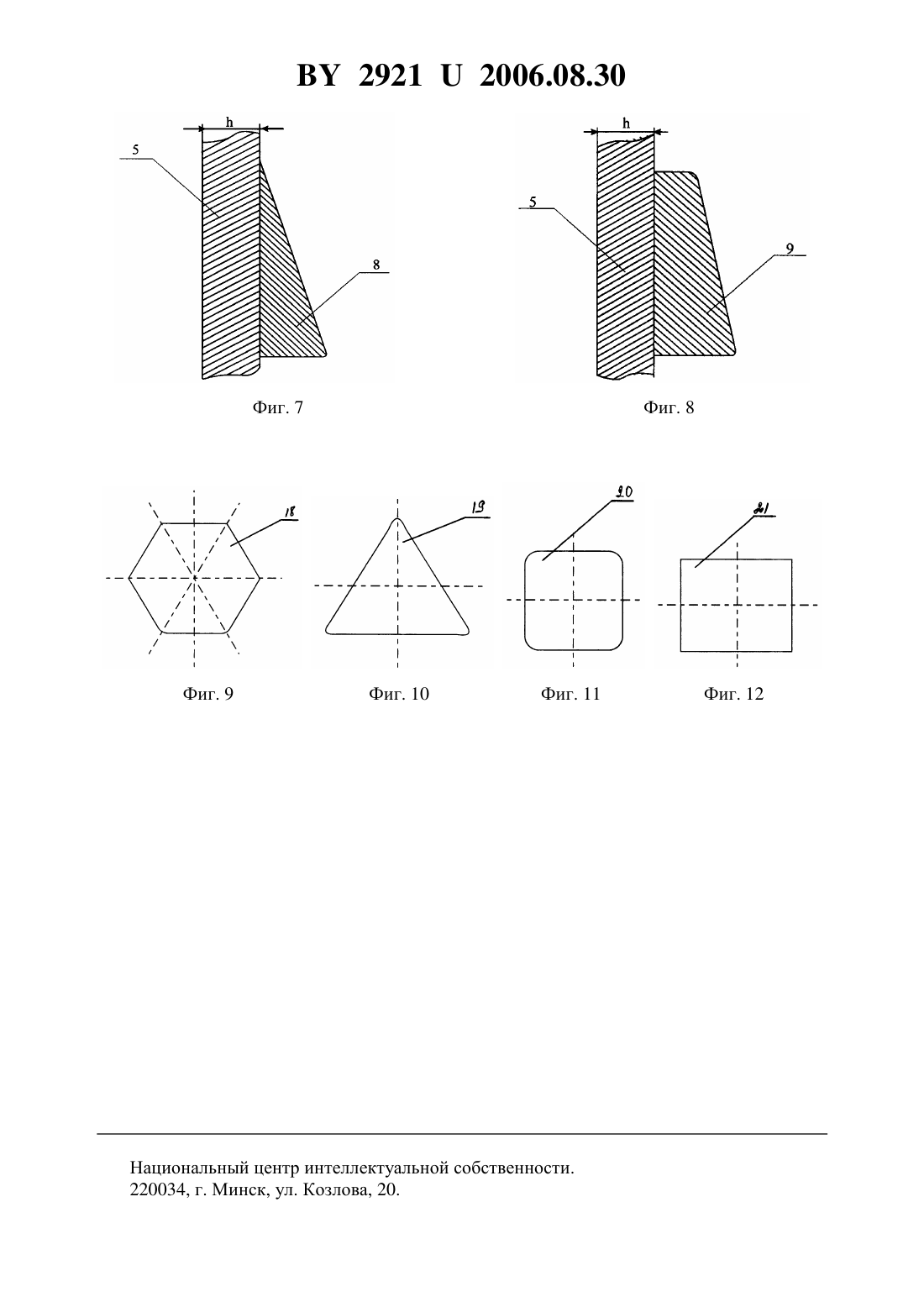

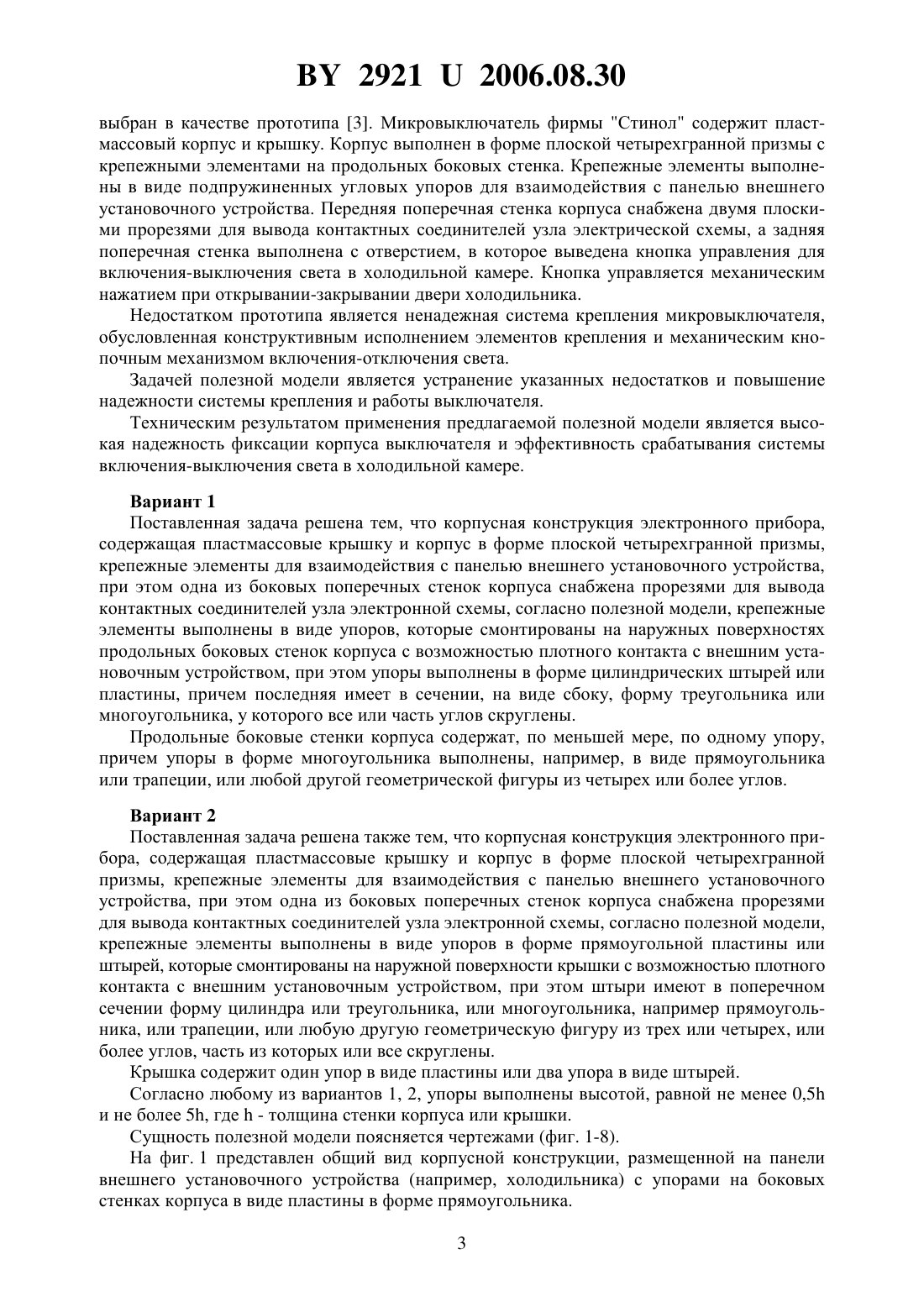

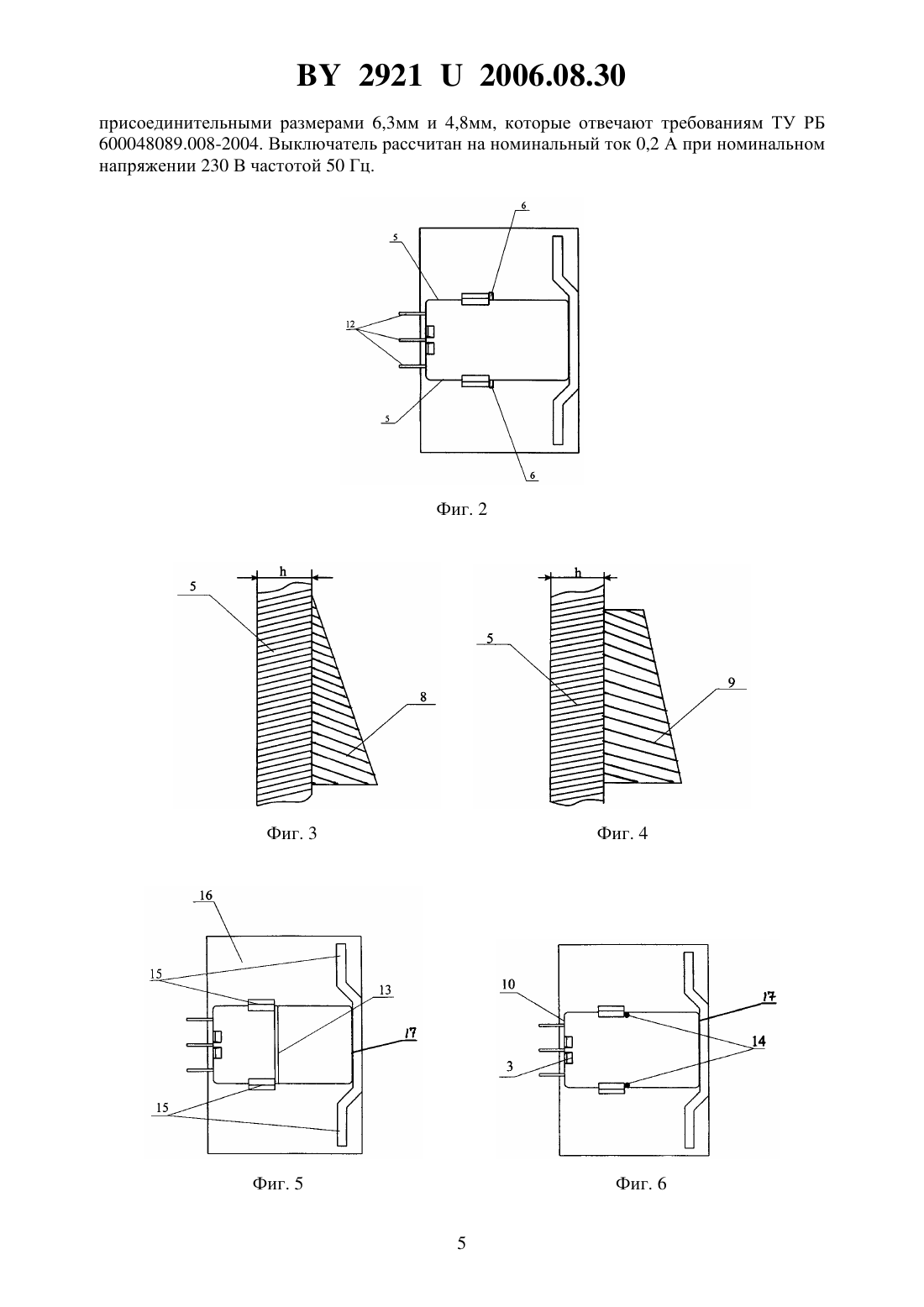

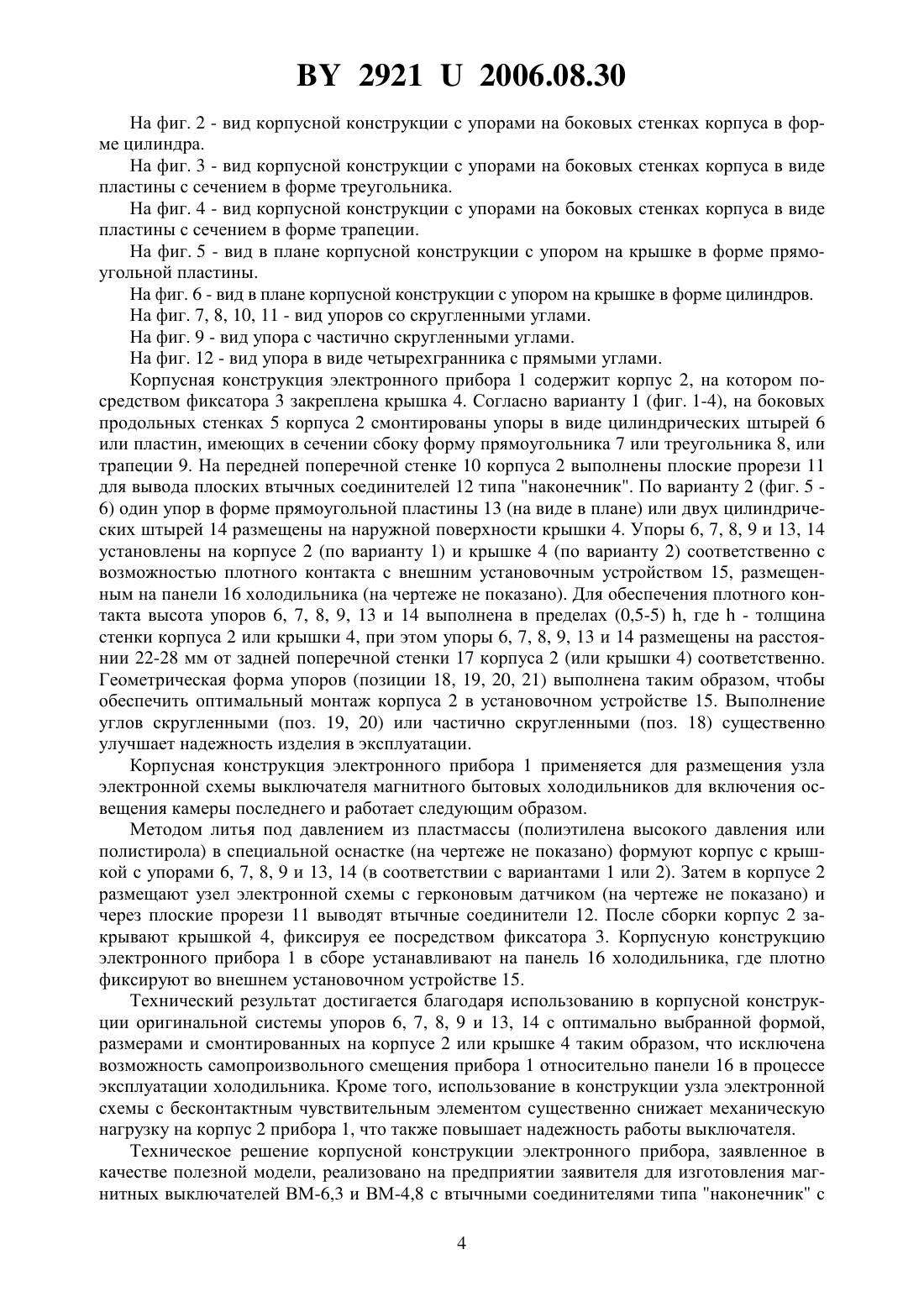

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОРПУСНАЯ КОНСТРУКЦИЯ ЭЛЕКТРОННОГО ПРИБОРА(72) Авторы Тишкевич Сергей Матвеевич Козарезов Николай Васильевич(73) Патентообладатель Производственнокоммерческое общество с ограниченной ответственностью Литопласт(57) 1. Корпусная конструкция электронного прибора, содержащая пластмассовые крышку и корпус в форме плоской четырехгранной призмы, крепежные элементы для взаимодействия с панелью внешнего установочного устройства, при этом одна из боковых поперечных стенок корпуса снабжена прорезями для вывода контактных соединителей узла электронной схемы, отличающаяся тем, что крепежные элементы выполнены в виде упоров, которые смонтированы на наружных поверхностях продольных боковых стенок корпуса с возможностью плотного контакта с внешним установочным устройством, при этом упоры выполнены в форме цилиндрических штырей или пластины, причем последняя имеет в сечении, на виде сбоку, форму треугольника или многоугольника, у которого все или часть углов скруглены. 2. Корпусная конструкция по п. 1, отличающаяся тем, что продольные боковые стенки корпуса содержат, по меньшей мере, по одному упору, причем упоры в форме многоугольника выполнены, например, в виде прямоугольника или трапеции, или любой другой геометрической фигуры из четырех или более углов. 29212006.08.30 3. Корпусная конструкция электронного прибора, содержащая пластмассовые крышку и корпус в форме плоской четырехгранной призмы, крепежные элементы для взаимодействия с панелью внешнего установочного устройства, при этом одна из боковых поперечных стенок корпуса снабжена прорезями для вывода контактных соединителей узла электронной схемы, отличающаяся тем, что крепежные элементы выполнены в виде упоров в форме прямоугольной пластины или штырей, которые смонтированы на наружной поверхности крышки с возможностью плотного контакта с внешним установочным устройством, при этом штыри имеют в поперечном сечении форму цилиндра или треугольника, или многоугольника, например прямоугольника, или трапеции, или любую другую геометрическую фигуру из трех или четырех, или более углов, часть из которых или все скруглены. 4. Корпусная конструкция по п. 3, отличающаяся тем, что крышка содержит один упор в виде пластины или два упора в виде штырей. 5. Корпусная конструкция по любому из п. 1 или 3, отличающаяся тем, что упоры выполнены высотой, равной не менее 0,5 и не более 5, где- толщина стенки крышки или корпуса.(56) 1. Заявка ЕР 0 420 491 А 2, МПК 5 Н 05 К 7/18, (22) 19.09.1990, (30) 27.09.89413512,(43) 03.04.91 // Бюл. 91/14., (54). 2. Патент 2126613 С 1, МПК 6 Н 05 К 7/18, Н 02 В 1/01,12 В 9/02, (22) 19.10.1994,(30) 26.10.1993, (46) 20.02.1999, (54) Корпусная конструкция, имеющая переменный размер, для электрического и/или электронного оборудования. 3. Микровыключатель света, Рекламный проспект фирмы Стинол//// ////, 15.06.2005 г. (прототип). Полезная модель относится к области приборостроения и предназначена для размещения схем электронных и/или электрических сборок, в частности магнитных выключателей, применяемых в бытовой технике, например в холодильниках, морозильных камерах и т.д. Известны корпусные конструкции для размещения электронного или электрического оборудования с переменным размером 1, 2. Так, техническое решение конструкции 2 содержит корпус, задний стержень, высота которого может меняться в соответствии с высотой этого корпуса, а также крышку, накладываемую на стержень и множество решетчатых вдвижных пластин, размещенных между двумя С-образными профилями, соединяющими корпус со стержнем. Такие корпусные конструкции хорошо приспособлены для размещения разнообразного электронного оборудования, однако не обеспечивают компактного размещения малогабаритных электронных сборок (печатных плат) небольших приборов, например разного рода выключателей или переключателей, для регулировки режима работы бытовых приборов. Известен разъединитель массы транспортного средства 3, содержащий крышку с втулкой и цилиндрический корпус с размещенными в нем симметрично вертикальной оси подвижным и выполненный в виде втулки неподвижным контактами. Корпусная конструкция изделия достаточно громоздка и применима лишь в специальных целях - для установки на автомобильном транспорте, что сужает сферу ее применения. Известен ряд кнопочных выключателей света для бытовых холодильников, например,производства фирмы(34-10108), кнопка включения света 2.42.000.02 (Япония), а также микровыключатель света Стинол 00851049, который и 2 29212006.08.30 выбран в качестве прототипа 3. Микровыключатель фирмы Стинол содержит пластмассовый корпус и крышку. Корпус выполнен в форме плоской четырехгранной призмы с крепежными элементами на продольных боковых стенка. Крепежные элементы выполнены в виде подпружиненных угловых упоров для взаимодействия с панелью внешнего установочного устройства. Передняя поперечная стенка корпуса снабжена двумя плоскими прорезями для вывода контактных соединителей узла электрической схемы, а задняя поперечная стенка выполнена с отверстием, в которое выведена кнопка управления для включения-выключения света в холодильной камере. Кнопка управляется механическим нажатием при открывании-закрывании двери холодильника. Недостатком прототипа является ненадежная система крепления микровыключателя,обусловленная конструктивным исполнением элементов крепления и механическим кнопочным механизмом включения-отключения света. Задачей полезной модели является устранение указанных недостатков и повышение надежности системы крепления и работы выключателя. Техническим результатом применения предлагаемой полезной модели является высокая надежность фиксации корпуса выключателя и эффективность срабатывания системы включения-выключения света в холодильной камере. Вариант 1 Поставленная задача решена тем, что корпусная конструкция электронного прибора,содержащая пластмассовые крышку и корпус в форме плоской четырехгранной призмы,крепежные элементы для взаимодействия с панелью внешнего установочного устройства,при этом одна из боковых поперечных стенок корпуса снабжена прорезями для вывода контактных соединителей узла электронной схемы, согласно полезной модели, крепежные элементы выполнены в виде упоров, которые смонтированы на наружных поверхностях продольных боковых стенок корпуса с возможностью плотного контакта с внешним установочным устройством, при этом упоры выполнены в форме цилиндрических штырей или пластины, причем последняя имеет в сечении, на виде сбоку, форму треугольника или многоугольника, у которого все или часть углов скруглены. Продольные боковые стенки корпуса содержат, по меньшей мере, по одному упору,причем упоры в форме многоугольника выполнены, например, в виде прямоугольника или трапеции, или любой другой геометрической фигуры из четырех или более углов. Вариант 2 Поставленная задача решена также тем, что корпусная конструкция электронного прибора, содержащая пластмассовые крышку и корпус в форме плоской четырехгранной призмы, крепежные элементы для взаимодействия с панелью внешнего установочного устройства, при этом одна из боковых поперечных стенок корпуса снабжена прорезями для вывода контактных соединителей узла электронной схемы, согласно полезной модели,крепежные элементы выполнены в виде упоров в форме прямоугольной пластины или штырей, которые смонтированы на наружной поверхности крышки с возможностью плотного контакта с внешним установочным устройством, при этом штыри имеют в поперечном сечении форму цилиндра или треугольника, или многоугольника, например прямоугольника, или трапеции, или любую другую геометрическую фигуру из трех или четырех, или более углов, часть из которых или все скруглены. Крышка содержит один упор в виде пластины или два упора в виде штырей. Согласно любому из вариантов 1, 2, упоры выполнены высотой, равной не менее 0,5 и не более 5, где- толщина стенки корпуса или крышки. Сущность полезной модели поясняется чертежами (фиг. 1-8). На фиг. 1 представлен общий вид корпусной конструкции, размещенной на панели внешнего установочного устройства (например, холодильника) с упорами на боковых стенках корпуса в виде пластины в форме прямоугольника. 3 29212006.08.30 На фиг. 2 - вид корпусной конструкции с упорами на боковых стенках корпуса в форме цилиндра. На фиг. 3 - вид корпусной конструкции с упорами на боковых стенках корпуса в виде пластины с сечением в форме треугольника. На фиг. 4 - вид корпусной конструкции с упорами на боковых стенках корпуса в виде пластины с сечением в форме трапеции. На фиг. 5 - вид в плане корпусной конструкции с упором на крышке в форме прямоугольной пластины. На фиг. 6 - вид в плане корпусной конструкции с упором на крышке в форме цилиндров. На фиг. 7, 8, 10, 11 - вид упоров со скругленными углами. На фиг. 9 - вид упора с частично скругленными углами. На фиг. 12 - вид упора в виде четырехгранника с прямыми углами. Корпусная конструкция электронного прибора 1 содержит корпус 2, на котором посредством фиксатора 3 закреплена крышка 4. Согласно варианту 1 (фиг. 1-4), на боковых продольных стенках 5 корпуса 2 смонтированы упоры в виде цилиндрических штырей 6 или пластин, имеющих в сечении сбоку форму прямоугольника 7 или треугольника 8, или трапеции 9. На передней поперечной стенке 10 корпуса 2 выполнены плоские прорези 11 для вывода плоских втычных соединителей 12 типа наконечник. По варианту 2 (фиг. 5 6) один упор в форме прямоугольной пластины 13 (на виде в плане) или двух цилиндрических штырей 14 размещены на наружной поверхности крышки 4. Упоры 6, 7, 8, 9 и 13, 14 установлены на корпусе 2 (по варианту 1) и крышке 4 (по варианту 2) соответственно с возможностью плотного контакта с внешним установочным устройством 15, размещенным на панели 16 холодильника (на чертеже не показано). Для обеспечения плотного контакта высота упоров 6, 7, 8, 9, 13 и 14 выполнена в пределах (0,5-5) , где- толщина стенки корпуса 2 или крышки 4, при этом упоры 6, 7, 8, 9, 13 и 14 размещены на расстоянии 22-28 мм от задней поперечной стенки 17 корпуса 2 (или крышки 4) соответственно. Геометрическая форма упоров (позиции 18, 19, 20, 21) выполнена таким образом, чтобы обеспечить оптимальный монтаж корпуса 2 в установочном устройстве 15. Выполнение углов скругленными (поз. 19, 20) или частично скругленными (поз. 18) существенно улучшает надежность изделия в эксплуатации. Корпусная конструкция электронного прибора 1 применяется для размещения узла электронной схемы выключателя магнитного бытовых холодильников для включения освещения камеры последнего и работает следующим образом. Методом литья под давлением из пластмассы (полиэтилена высокого давления или полистирола) в специальной оснастке (на чертеже не показано) формуют корпус с крышкой с упорами 6, 7, 8, 9 и 13, 14 (в соответствии с вариантами 1 или 2). Затем в корпусе 2 размещают узел электронной схемы с герконовым датчиком (на чертеже не показано) и через плоские прорези 11 выводят втычные соединители 12. После сборки корпус 2 закрывают крышкой 4, фиксируя ее посредством фиксатора 3. Корпусную конструкцию электронного прибора 1 в сборе устанавливают на панель 16 холодильника, где плотно фиксируют во внешнем установочном устройстве 15. Технический результат достигается благодаря использованию в корпусной конструкции оригинальной системы упоров 6, 7, 8, 9 и 13, 14 с оптимально выбранной формой,размерами и смонтированных на корпусе 2 или крышке 4 таким образом, что исключена возможность самопроизвольного смещения прибора 1 относительно панели 16 в процессе эксплуатации холодильника. Кроме того, использование в конструкции узла электронной схемы с бесконтактным чувствительным элементом существенно снижает механическую нагрузку на корпус 2 прибора 1, что также повышает надежность работы выключателя. Техническое решение корпусной конструкции электронного прибора, заявленное в качестве полезной модели, реализовано на предприятии заявителя для изготовления магнитных выключателей ВМ-6,3 и ВМ-4,8 с втычными соединителями типа наконечник с 4 29212006.08.30 присоединительными размерами 6,3 мм и 4,8 мм, которые отвечают требованиям ТУ РБ 600048089.008-2004. Выключатель рассчитан на номинальный ток 0,2 А при номинальном напряжении 230 В частотой 50 Гц. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 6
