Самонарезающий винт, преимущественно для бетона

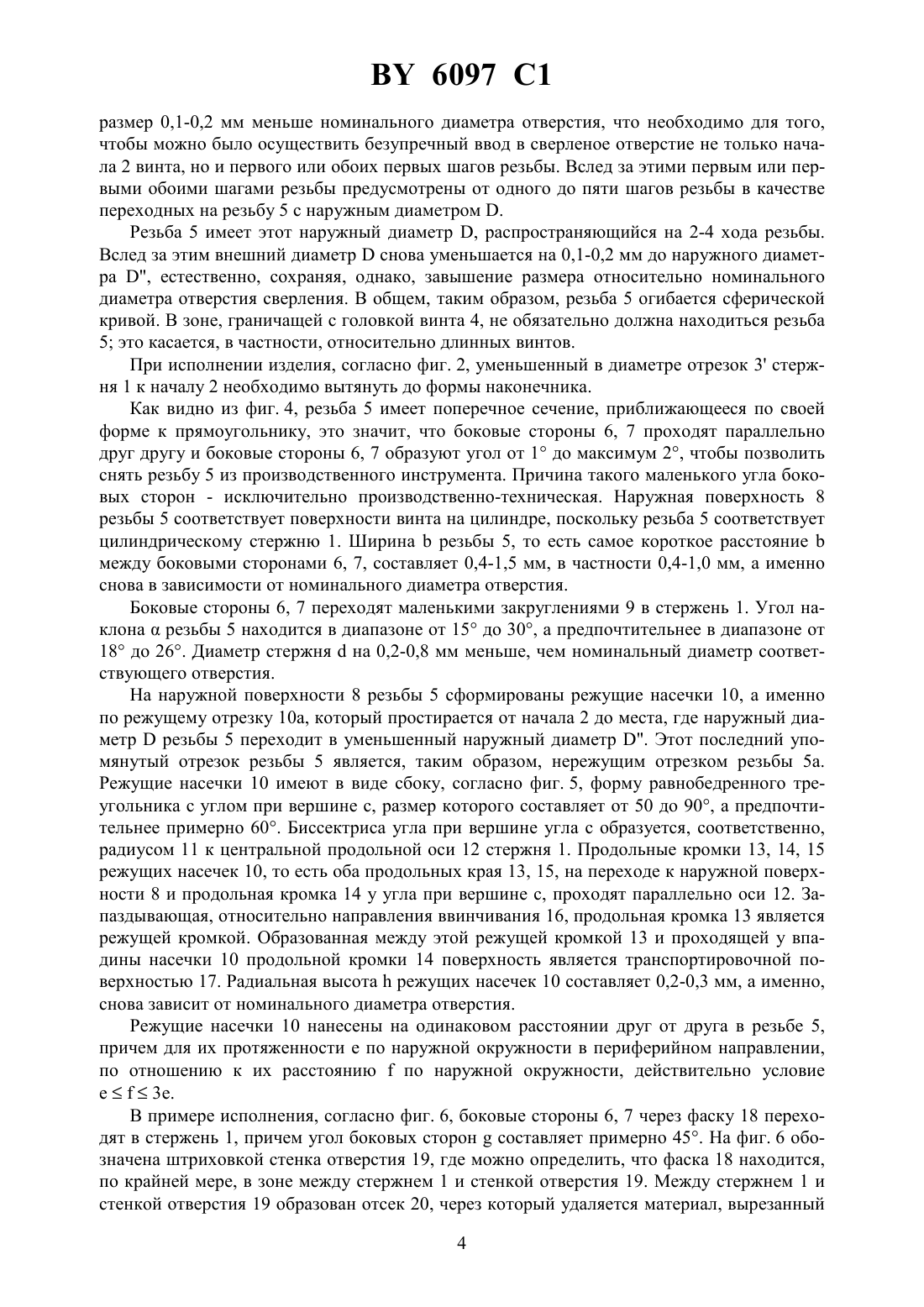

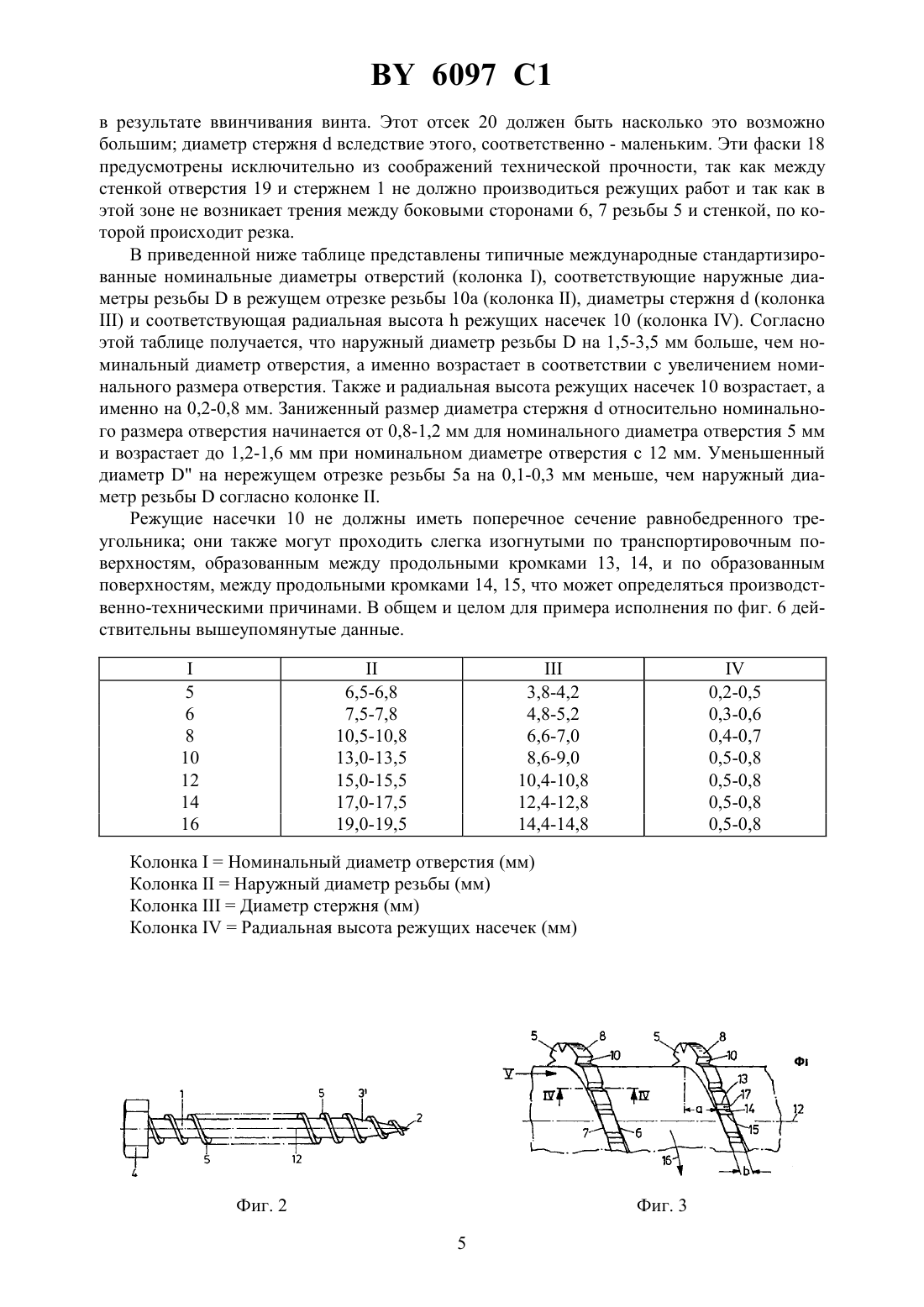

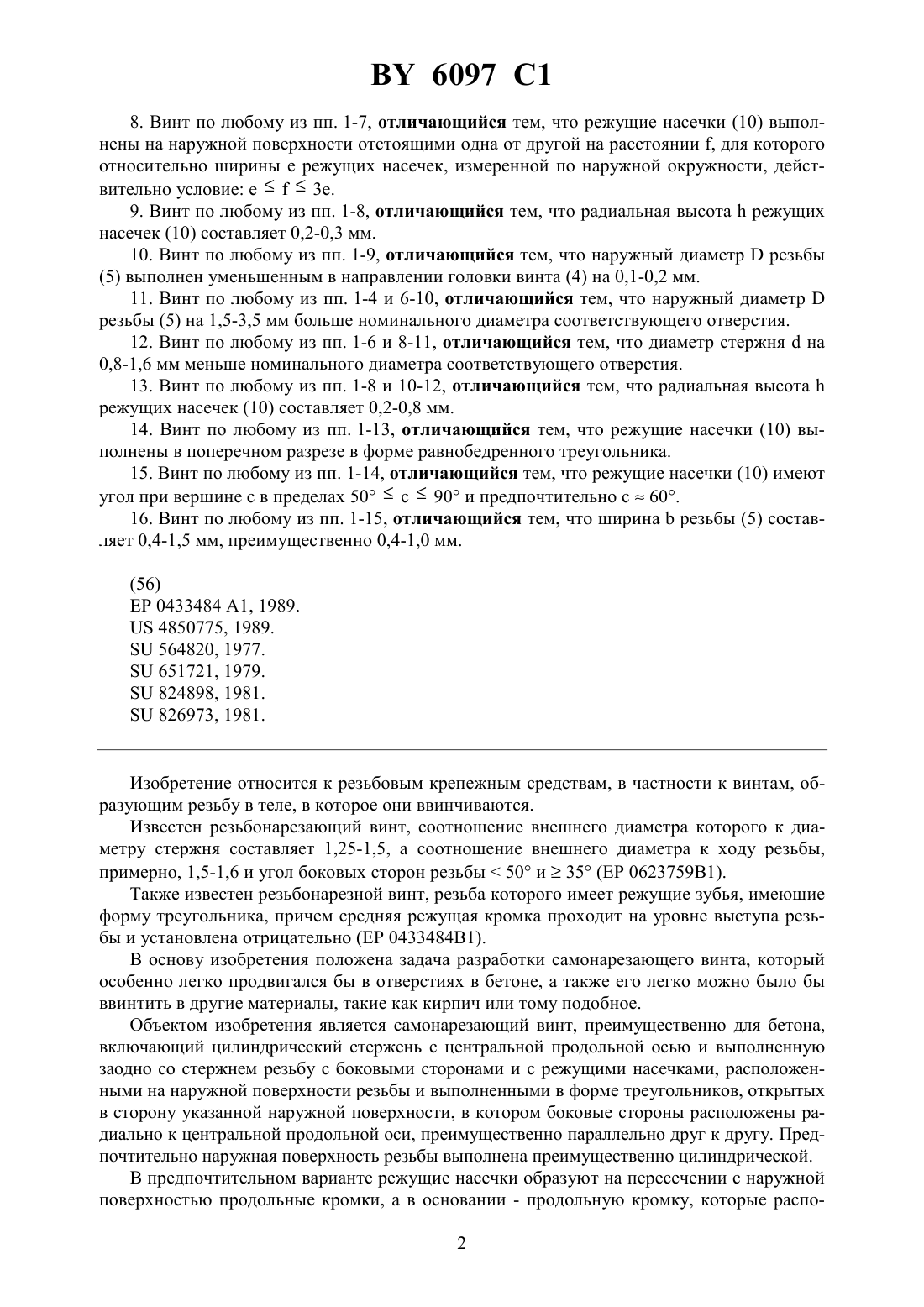

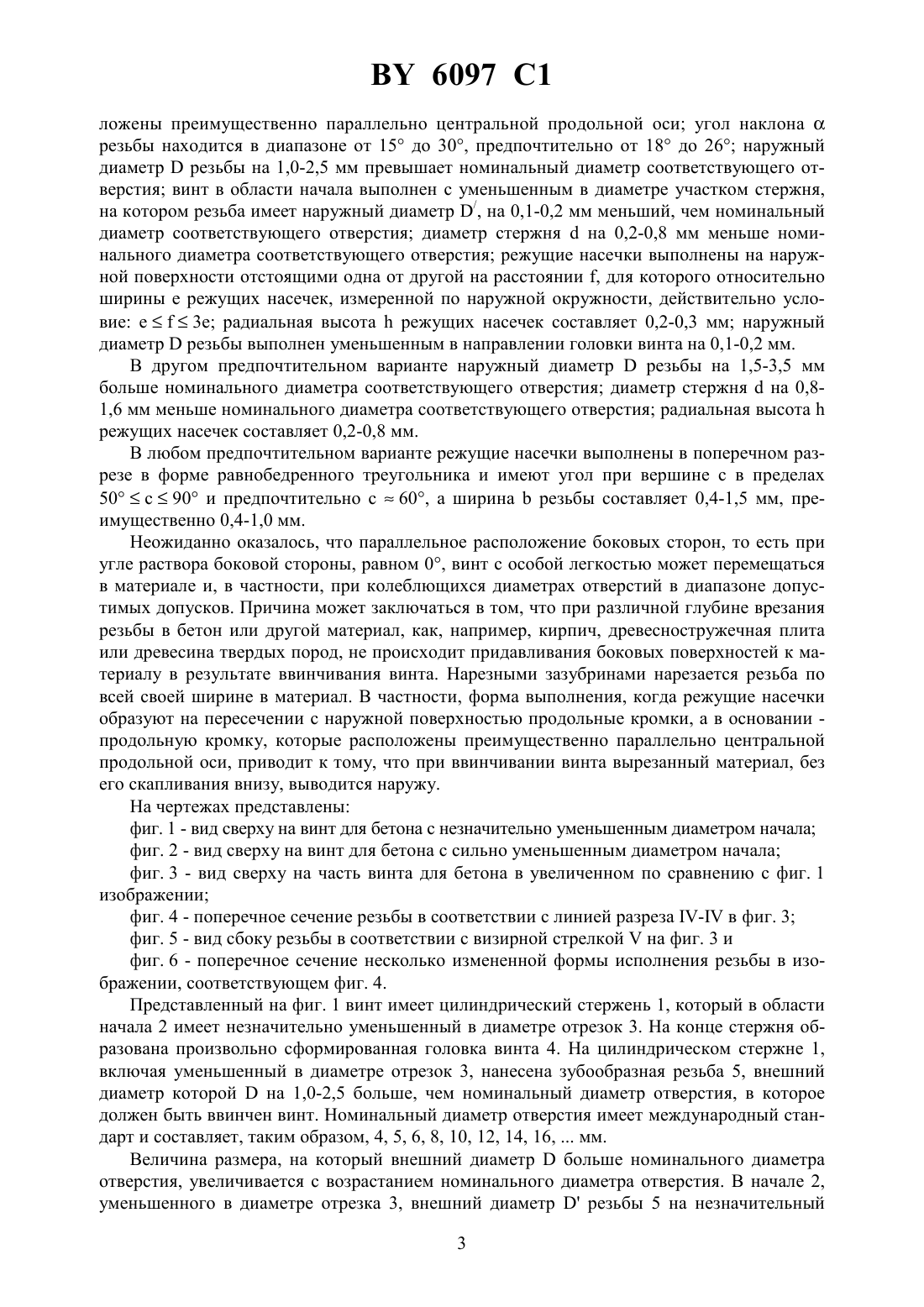

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(57) 1. Самонарезающий винт, преимущественно для бетона, включающий цилиндрический стержень (1) с центральной продольной осью (12), и выполненную заодно со стержнем (1) резьбу (5) с боковыми сторонами (6, 7) и с режущими насечками (10), расположенными на наружной поверхности резьбы (5) и выполненными в форме треугольников, открытых в сторону указанной наружной поверхности, отличающийся тем, что боковые стороны (6, 7) расположены радиально к центральной продольной оси (12),преимущественно параллельно друг к другу. 2. Винт по п. 1, отличающийся тем, что наружная поверхность резьбы (5) выполнена преимущественно цилиндрической. 3. Винт по п. 1 или 2, отличающийся тем, что режущие насечки (10) образуют на пересечении с наружной поверхностью (8) продольные кромки (13, 15), а в основании - продольную кромку (14), которые расположены преимущественно параллельно центральной продольной оси (12). 4. Винт по любому из пп. 1-3, отличающийся тем, что угол наклонарезьбы (5) находится в диапазоне от 15 до 30, предпочтительно от 18 до 26. 5. Винт по любому из пп. 1-4, отличающийся тем, что наружный диаметррезьбы(5) на 1,0-2,5 мм превышает номинальный диаметр соответствующего отверстия. 6. Винт по любому из пп. 1-5, отличающийся тем, что винт в области начала (2) выполнен с уменьшенным в диаметре участком (3, 3/) стержня (1), на котором резьба (5) имеет наружный диаметр /, на 0,1-0,2 мм меньший, чем номинальный диаметр соответствующего отверстия. 7. Винт по любому из пп. 1-6, отличающийся тем, что диаметр стержняна 0,2-0,8 мм меньше номинального диаметра соответствующего отверстия. 6097 1 8. Винт по любому из пп. 1-7, отличающийся тем, что режущие насечки (10) выполнены на наружной поверхности отстоящими одна от другой на расстоянии , для которого относительно ширинырежущих насечек, измеренной по наружной окружности, действительно условие 3. 9. Винт по любому из пп. 1-8, отличающийся тем, что радиальная высотарежущих насечек (10) составляет 0,2-0,3 мм. 10. Винт по любому из пп. 1-9, отличающийся тем, что наружный диаметррезьбы(5) выполнен уменьшенным в направлении головки винта (4) на 0,1-0,2 мм. 11. Винт по любому из пп. 1-4 и 6-10, отличающийся тем, что наружный диаметррезьбы (5) на 1,5-3,5 мм больше номинального диаметра соответствующего отверстия. 12. Винт по любому из пп. 1-6 и 8-11, отличающийся тем, что диаметр стержняна 0,8-1,6 мм меньше номинального диаметра соответствующего отверстия. 13. Винт по любому из пп. 1-8 и 10-12, отличающийся тем, что радиальная высотарежущих насечек (10) составляет 0,2-0,8 мм. 14. Винт по любому из пп. 1-13, отличающийся тем, что режущие насечки (10) выполнены в поперечном разрезе в форме равнобедренного треугольника. 15. Винт по любому из пп. 1-14, отличающийся тем, что режущие насечки (10) имеют угол при вершине с в пределах 50 с 90 и предпочтительно с 60. 16. Винт по любому из пп. 1-15, отличающийся тем, что ширинарезьбы (5) составляет 0,4-1,5 мм, преимущественно 0,4-1,0 мм. Изобретение относится к резьбовым крепежным средствам, в частности к винтам, образующим резьбу в теле, в которое они ввинчиваются. Известен резьбонарезающий винт, соотношение внешнего диаметра которого к диаметру стержня составляет 1,25-1,5, а соотношение внешнего диаметра к ходу резьбы,примерно, 1,5-1,6 и угол боковых сторон резьбы 50 и 35 (ЕР 0623759 В 1). Также известен резьбонарезной винт, резьба которого имеет режущие зубья, имеющие форму треугольника, причем средняя режущая кромка проходит на уровне выступа резьбы и установлена отрицательно (ЕР 0433484 В 1). В основу изобретения положена задача разработки самонарезающего винта, который особенно легко продвигался бы в отверстиях в бетоне, а также его легко можно было бы ввинтить в другие материалы, такие как кирпич или тому подобное. Объектом изобретения является самонарезающий винт, преимущественно для бетона,включающий цилиндрический стержень с центральной продольной осью и выполненную заодно со стержнем резьбу с боковыми сторонами и с режущими насечками, расположенными на наружной поверхности резьбы и выполненными в форме треугольников, открытых в сторону указанной наружной поверхности, в котором боковые стороны расположены радиально к центральной продольной оси, преимущественно параллельно друг к другу. Предпочтительно наружная поверхность резьбы выполнена преимущественно цилиндрической. В предпочтительном варианте режущие насечки образуют на пересечении с наружной поверхностью продольные кромки, а в основании - продольную кромку, которые распо 2 6097 1 ложены преимущественно параллельно центральной продольной оси угол наклонарезьбы находится в диапазоне от 15 до 30, предпочтительно от 18 до 26 наружный диаметррезьбы на 1,0-2,5 мм превышает номинальный диаметр соответствующего отверстия винт в области начала выполнен с уменьшенным в диаметре участком стержня,на котором резьба имеет наружный диаметр /, на 0,1-0,2 мм меньший, чем номинальный диаметр соответствующего отверстия диаметр стержняна 0,2-0,8 мм меньше номинального диаметра соответствующего отверстия режущие насечки выполнены на наружной поверхности отстоящими одна от другой на расстоянии , для которого относительно ширины е режущих насечек, измеренной по наружной окружности, действительно условие е 3 радиальная высотарежущих насечек составляет 0,2-0,3 мм наружный диаметррезьбы выполнен уменьшенным в направлении головки винта на 0,1-0,2 мм. В другом предпочтительном варианте наружный диаметррезьбы на 1,5-3,5 мм больше номинального диаметра соответствующего отверстия диаметр стержняна 0,81,6 мм меньше номинального диаметра соответствующего отверстия радиальная высотарежущих насечек составляет 0,2-0,8 мм. В любом предпочтительном варианте режущие насечки выполнены в поперечном разрезе в форме равнобедренного треугольника и имеют угол при вершине с в пределах 50 с 90 и предпочтительно с 60, а ширинарезьбы составляет 0,4-1,5 мм, преимущественно 0,4-1,0 мм. Неожиданно оказалось, что параллельное расположение боковых сторон, то есть при угле раствора боковой стороны, равном 0, винт с особой легкостью может перемещаться в материале и, в частности, при колеблющихся диаметрах отверстий в диапазоне допустимых допусков. Причина может заключаться в том, что при различной глубине врезания резьбы в бетон или другой материал, как, например, кирпич, древесностружечная плита или древесина твердых пород, не происходит придавливания боковых поверхностей к материалу в результате ввинчивания винта. Нарезными зазубринами нарезается резьба по всей своей ширине в материал. В частности, форма выполнения, когда режущие насечки образуют на пересечении с наружной поверхностью продольные кромки, а в основании продольную кромку, которые расположены преимущественно параллельно центральной продольной оси, приводит к тому, что при ввинчивании винта вырезанный материал, без его скапливания внизу, выводится наружу. На чертежах представлены фиг. 1 - вид сверху на винт для бетона с незначительно уменьшенным диаметром начала фиг. 2 - вид сверху на винт для бетона с сильно уменьшенным диаметром начала фиг. 3 - вид сверху на часть винта для бетона в увеличенном по сравнению с фиг. 1 изображении фиг. 4 - поперечное сечение резьбы в соответствии с линией разреза - в фиг. 3 фиг. 5 - вид сбоку резьбы в соответствии с визирной стрелкойна фиг. 3 и фиг. 6 - поперечное сечение несколько измененной формы исполнения резьбы в изображении, соответствующем фиг. 4. Представленный на фиг. 1 винт имеет цилиндрический стержень 1, который в области начала 2 имеет незначительно уменьшенный в диаметре отрезок 3. На конце стержня образована произвольно сформированная головка винта 4. На цилиндрическом стержне 1,включая уменьшенный в диаметре отрезок 3, нанесена зубообразная резьба 5, внешний диаметр которойна 1,0-2,5 больше, чем номинальный диаметр отверстия, в которое должен быть ввинчен винт. Номинальный диаметр отверстия имеет международный стандарт и составляет, таким образом, 4, 5, 6, 8, 10, 12, 14, 16,мм. Величина размера, на который внешний диаметрбольше номинального диаметра отверстия, увеличивается с возрастанием номинального диаметра отверстия. В начале 2,уменьшенного в диаметре отрезка 3, внешний диаметррезьбы 5 на незначительный 3 6097 1 размер 0,1-0,2 мм меньше номинального диаметра отверстия, что необходимо для того,чтобы можно было осуществить безупречный ввод в сверленое отверстие не только начала 2 винта, но и первого или обоих первых шагов резьбы. Вслед за этими первым или первыми обоими шагами резьбы предусмотрены от одного до пяти шагов резьбы в качестве переходных на резьбу 5 с наружным диаметром . Резьба 5 имеет этот наружный диаметр , распространяющийся на 2-4 хода резьбы. Вслед за этим внешний диаметрснова уменьшается на 0,1-0,2 мм до наружного диаметра , естественно, сохраняя, однако, завышение размера относительно номинального диаметра отверстия сверления. В общем, таким образом, резьба 5 огибается сферической кривой. В зоне, граничащей с головкой винта 4, не обязательно должна находиться резьба 5 это касается, в частности, относительно длинных винтов. При исполнении изделия, согласно фиг. 2, уменьшенный в диаметре отрезок 3 стержня 1 к началу 2 необходимо вытянуть до формы наконечника. Как видно из фиг. 4, резьба 5 имеет поперечное сечение, приближающееся по своей форме к прямоугольнику, это значит, что боковые стороны 6, 7 проходят параллельно друг другу и боковые стороны 6, 7 образуют угол от 1 до максимум 2, чтобы позволить снять резьбу 5 из производственного инструмента. Причина такого маленького угла боковых сторон - исключительно производственно-техническая. Наружная поверхность 8 резьбы 5 соответствует поверхности винта на цилиндре, поскольку резьба 5 соответствует цилиндрическому стержню 1. Ширинарезьбы 5, то есть самое короткое расстояниемежду боковыми сторонами 6, 7, составляет 0,4-1,5 мм, в частности 0,4-1,0 мм, а именно снова в зависимости от номинального диаметра отверстия. Боковые стороны 6, 7 переходят маленькими закруглениями 9 в стержень 1. Угол наклонарезьбы 5 находится в диапазоне от 15 до 30, а предпочтительнее в диапазоне от 18 до 26. Диаметр стержняна 0,2-0,8 мм меньше, чем номинальный диаметр соответствующего отверстия. На наружной поверхности 8 резьбы 5 сформированы режущие насечки 10, а именно по режущему отрезку 10 а, который простирается от начала 2 до места, где наружный диаметррезьбы 5 переходит в уменьшенный наружный диаметр . Этот последний упомянутый отрезок резьбы 5 является, таким образом, нережущим отрезком резьбы 5 а. Режущие насечки 10 имеют в виде сбоку, согласно фиг. 5, форму равнобедренного треугольника с углом при вершине с, размер которого составляет от 50 до 90, а предпочтительнее примерно 60. Биссектриса угла при вершине угла с образуется, соответственно,радиусом 11 к центральной продольной оси 12 стержня 1. Продольные кромки 13, 14, 15 режущих насечек 10, то есть оба продольных края 13, 15, на переходе к наружной поверхности 8 и продольная кромка 14 у угла при вершине с, проходят параллельно оси 12. Запаздывающая, относительно направления ввинчивания 16, продольная кромка 13 является режущей кромкой. Образованная между этой режущей кромкой 13 и проходящей у впадины насечки 10 продольной кромки 14 поверхность является транспортировочной поверхностью 17. Радиальная высотарежущих насечек 10 составляет 0,2-0,3 мм, а именно,снова зависит от номинального диаметра отверстия. Режущие насечки 10 нанесены на одинаковом расстоянии друг от друга в резьбе 5,причем для их протяженности е по наружной окружности в периферийном направлении,по отношению к их расстояниюпо наружной окружности, действительно условие е 3 е. В примере исполнения, согласно фиг. 6, боковые стороны 6, 7 через фаску 18 переходят в стержень 1, причем угол боковых сторонсоставляет примерно 45. На фиг. 6 обозначена штриховкой стенка отверстия 19, где можно определить, что фаска 18 находится,по крайней мере, в зоне между стержнем 1 и стенкой отверстия 19. Между стержнем 1 и стенкой отверстия 19 образован отсек 20, через который удаляется материал, вырезанный 4 6097 1 в результате ввинчивания винта. Этот отсек 20 должен быть насколько это возможно большим диаметр стержнявследствие этого, соответственно - маленьким. Эти фаски 18 предусмотрены исключительно из соображений технической прочности, так как между стенкой отверстия 19 и стержнем 1 не должно производиться режущих работ и так как в этой зоне не возникает трения между боковыми сторонами 6, 7 резьбы 5 и стенкой, по которой происходит резка. В приведенной ниже таблице представлены типичные международные стандартизированные номинальные диаметры отверстий (колонка ), соответствующие наружные диаметры резьбыв режущем отрезке резьбы 10 а (колонка ), диаметры стержня(колонка) и соответствующая радиальная высотарежущих насечек 10 (колонка ). Согласно этой таблице получается, что наружный диаметр резьбына 1,5-3,5 мм больше, чем номинальный диаметр отверстия, а именно возрастает в соответствии с увеличением номинального размера отверстия. Также и радиальная высота режущих насечек 10 возрастает, а именно на 0,2-0,8 мм. Заниженный размер диаметра стержняотносительно номинального размера отверстия начинается от 0,8-1,2 мм для номинального диаметра отверстия 5 мм и возрастает до 1,2-1,6 мм при номинальном диаметре отверстия с 12 мм. Уменьшенный диаметрна нережущем отрезке резьбы 5 а на 0,1-0,3 мм меньше, чем наружный диаметр резьбысогласно колонке . Режущие насечки 10 не должны иметь поперечное сечение равнобедренного треугольника они также могут проходить слегка изогнутыми по транспортировочным поверхностям, образованным между продольными кромками 13, 14, и по образованным поверхностям, между продольными кромками 14, 15, что может определяться производственно-техническими причинами. В общем и целом для примера исполнения по фиг. 6 действительны вышеупомянутые данные. КолонкаНоминальный диаметр отверстия (мм) КолонкаНаружный диаметр резьбы (мм) КолонкаДиаметр стержня (мм) КолонкаРадиальная высота режущих насечек (мм) Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
