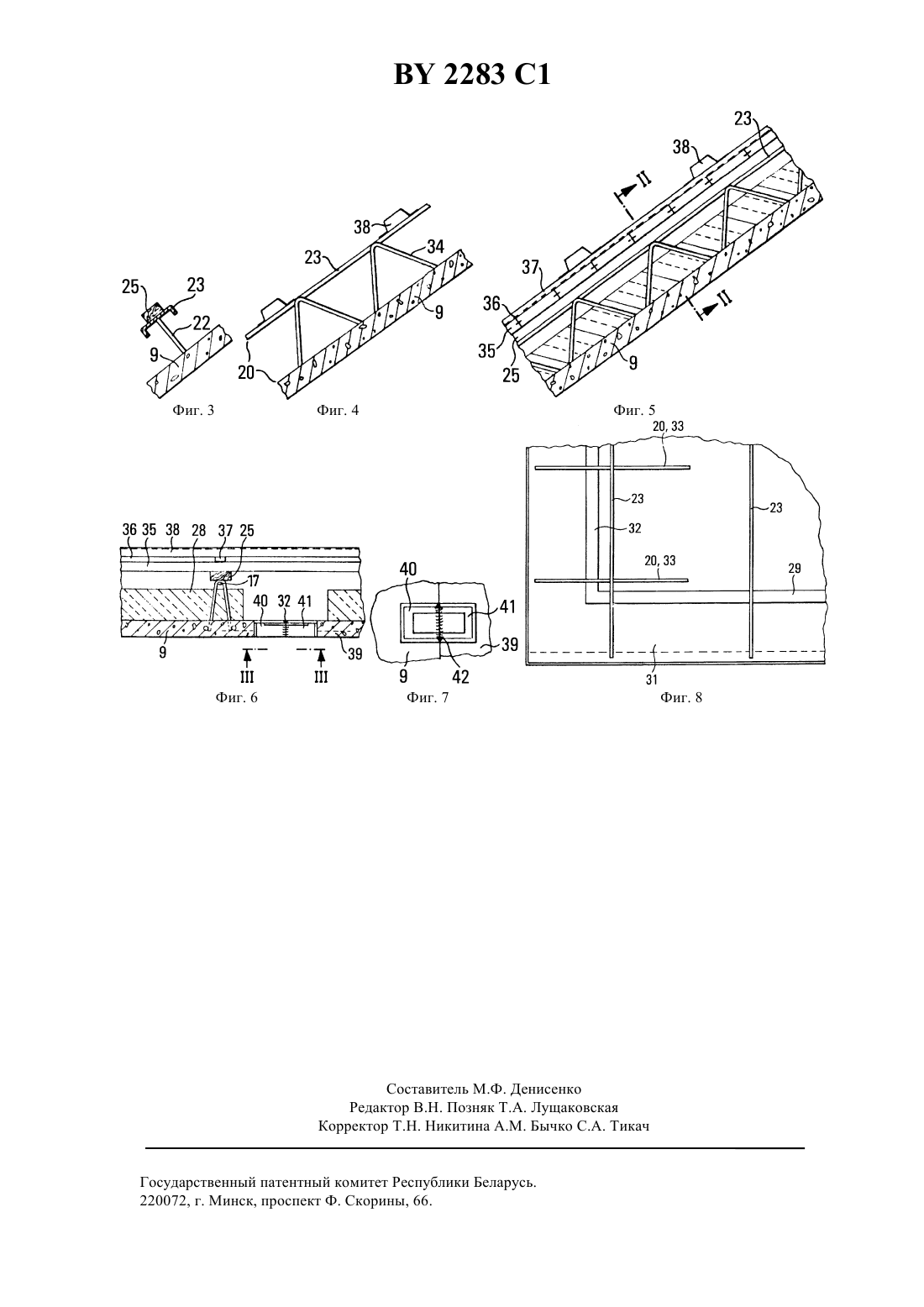

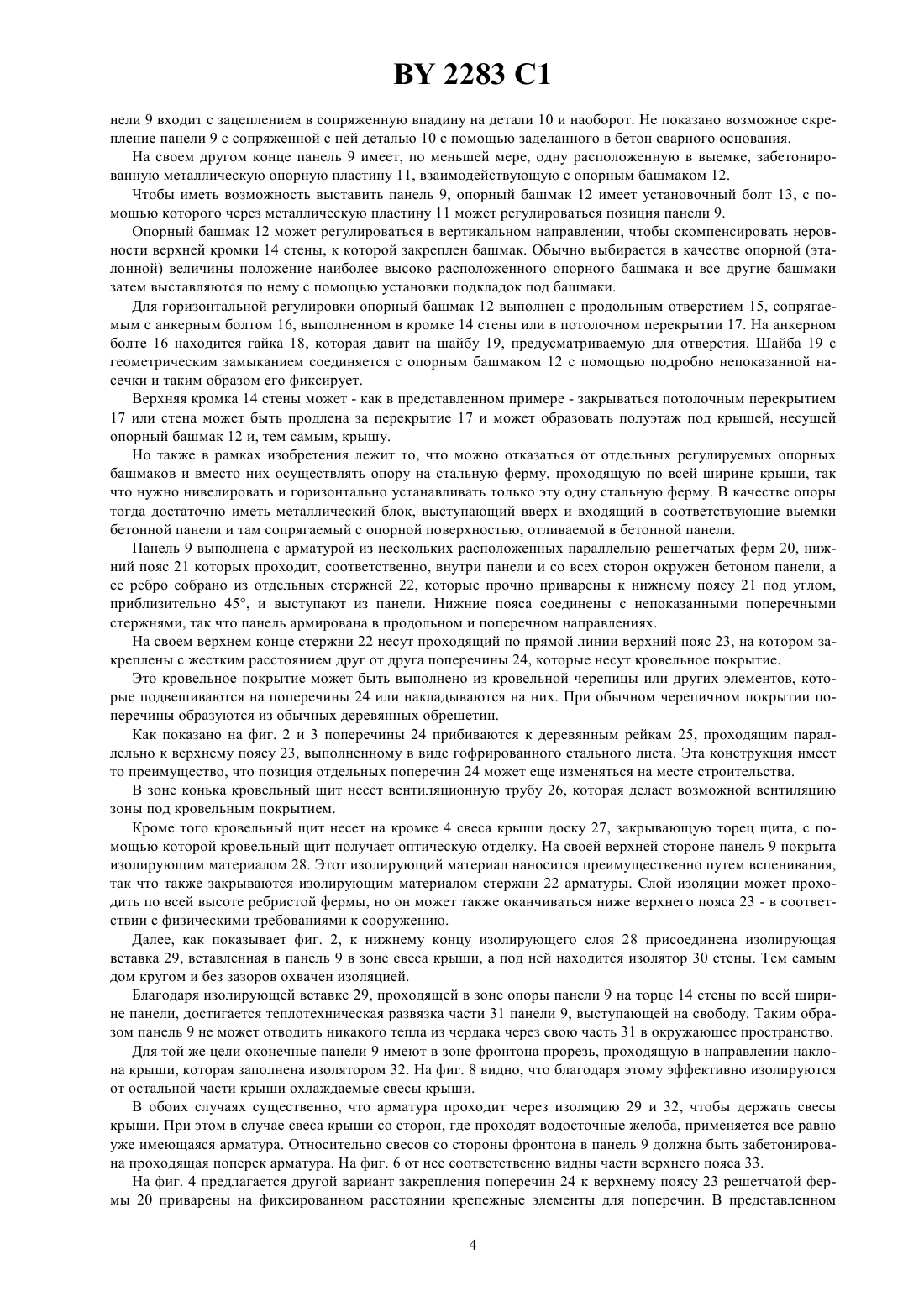

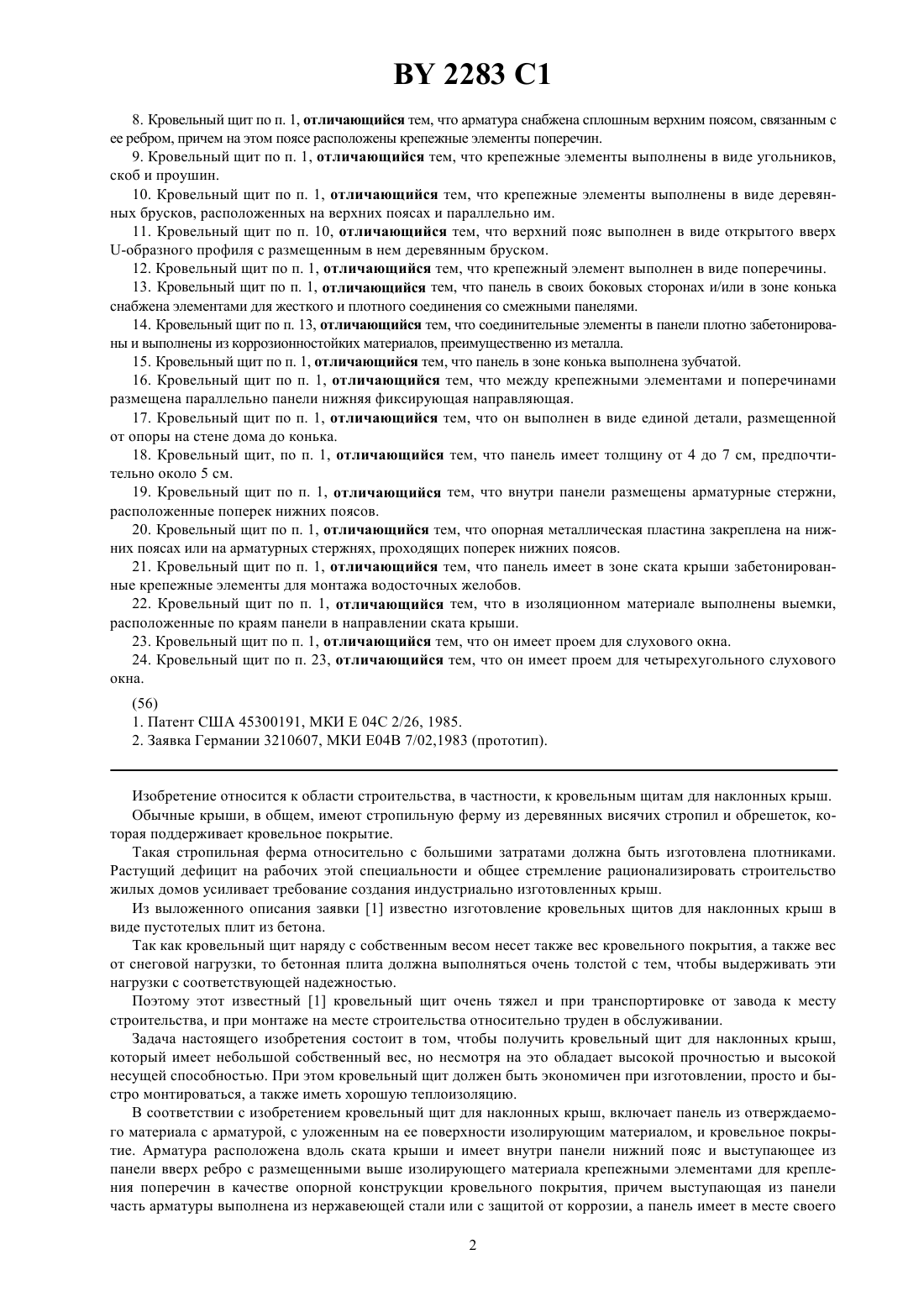

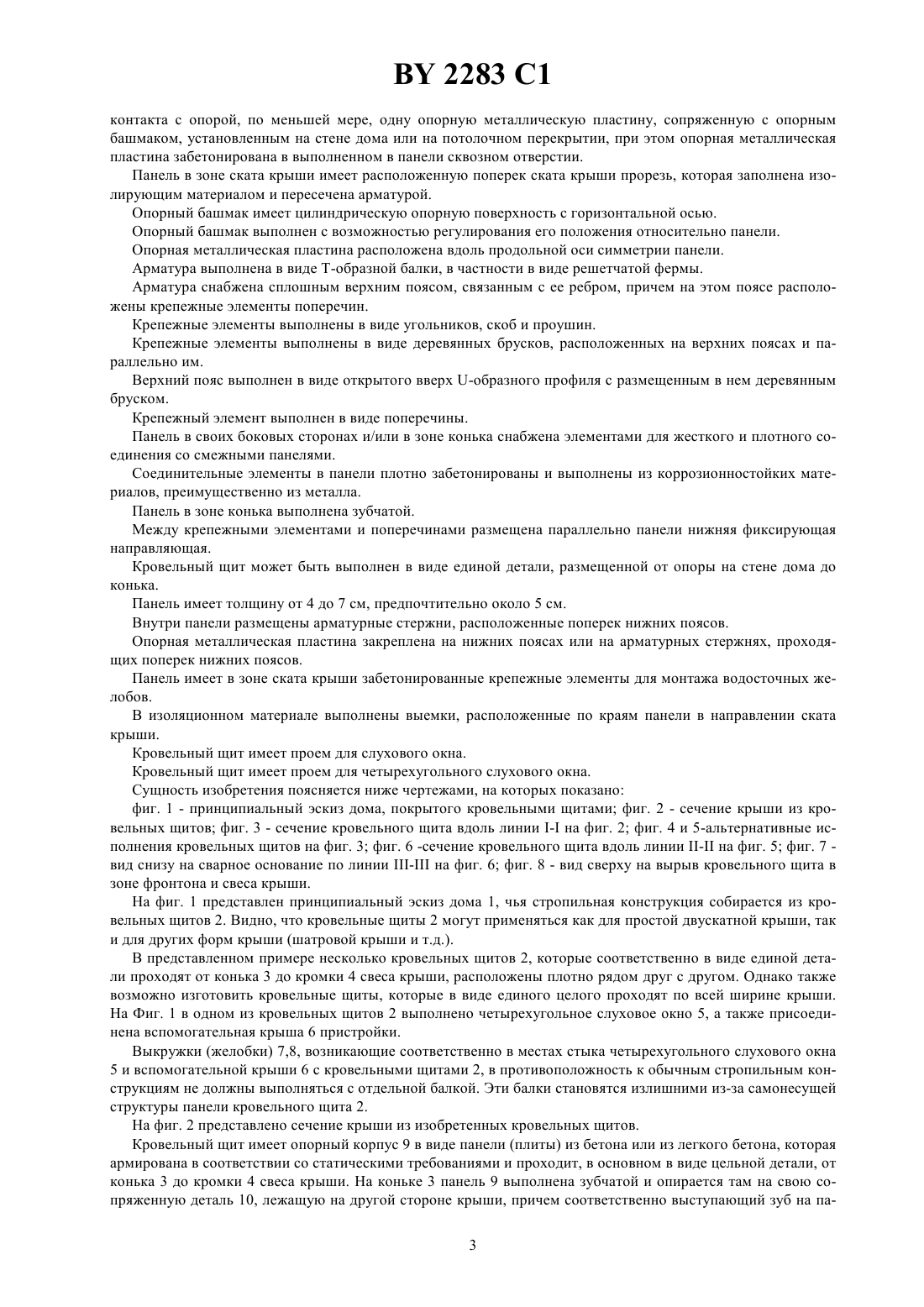

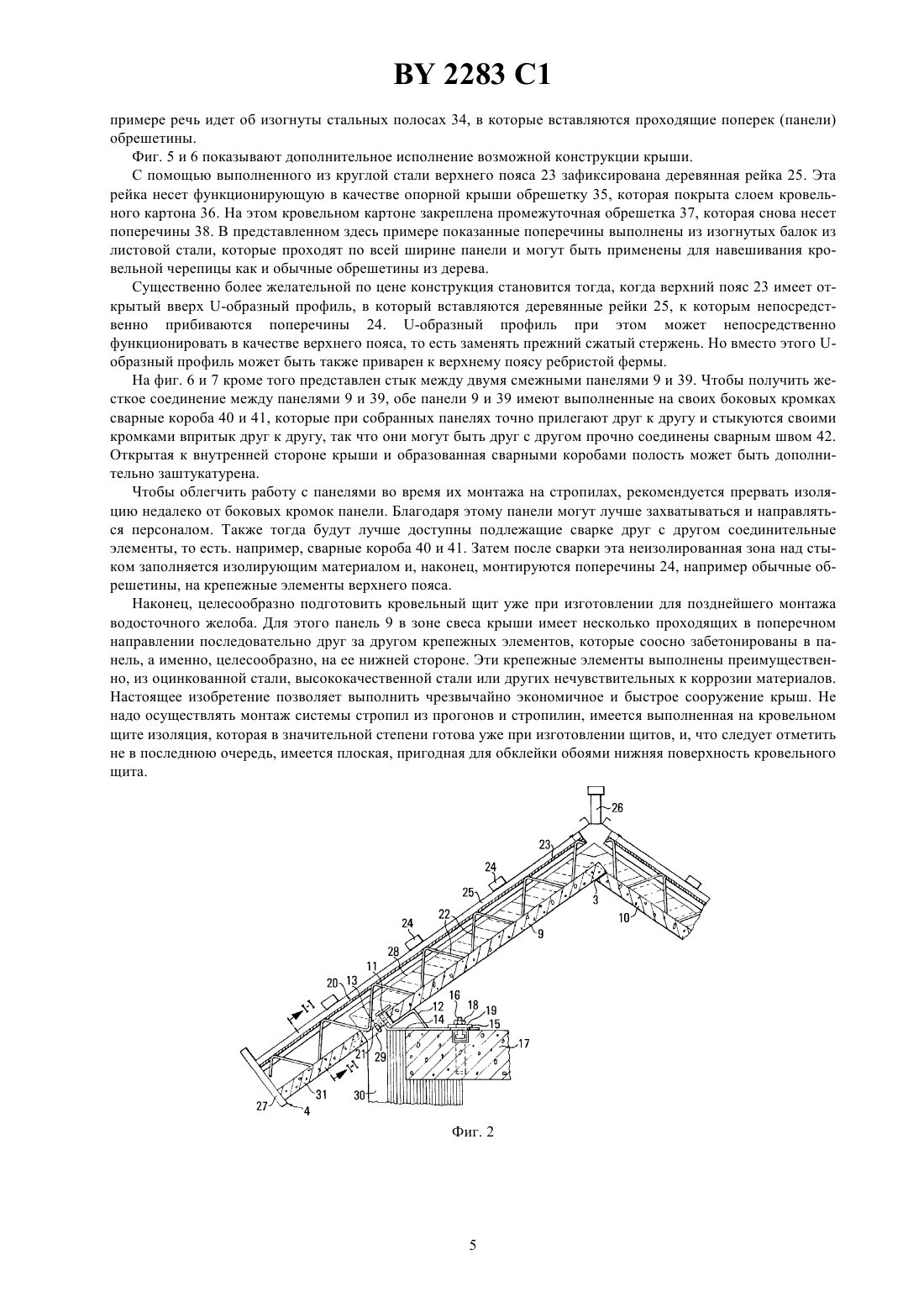

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ КРОВЕЛЬНЫЙ ЩИТ ДЛЯ НАКЛОННЫХ КРЫШ(71) Заявитель Сюба Кооператион Гезельшафт фюр Бауфоршунг, Бауэнтвиклунг унд Франхизинг МБХ(73) Патентообладатель Сюба Кооператион Гезельшафт фюр Бауфоршунг, Бауэнтвиклунг унд Франхизинг МБХ(57) 1. Кровельный щит для наклонных крыш, включающий панель из отверждаемого материала с арматурой,с уложенным на ее поверхности изолирующим материалом, и кровельное покрытие, отличающийся тем,что арматура расположена вдоль ската крыши и имеет внутри панели нижний пояс и выступающее из панели вверх ребро с размещенными выше изолирующего материала крепежными элементами для крепления поперечин в качестве опорной конструкции кровельного покрытия, причем выступающая из панели часть арматуры выполнена из нержавеющей стали или с защитой от коррозии, а панель имеет в месте своего контакта с опорой, по меньшей мере, одну опорную металлическую пластину, сопряженную с опорным башмаком, установленным на стене дома или на потолочном перекрытии, при этом опорная металлическая пластина забетонирована в выполненном в панели сквозном отверстии. 2. Кровельный щит по п. 1, отличающийся тем, что панель в зоне ската крыши имеет расположенную поперек ската крыши прорезь, которая заполнена изолирующим материалом и пересечена арматурой. 3. Кровельный щит по п. 1, отличающийся тем, что панель в зоне ветровой фронтонной доски имеет расположенную вдоль ската крыши прорезь, которая заполнена изолирующим материалом и пересечена арматурой. 4. Кровельный щит по п. 1, отличающийся тем, что опорный башмак имеет цилиндрическую опорную поверхность с горизонтальной осью. 5. Кровельный щит по пп. 1 или 4, отличающийся тем, что опорный башмак выполнен с возможностью регулирования его положения относительно панели. 6. Кровельный щит по п. 1, отличающийся тем, что опорная металлическая пластина расположена вдоль продольной оси симметрии панели. Фиг. 1 7. Кровельный шит по п. 1, отличающийся тем, что арматура выполнена в виде Т-образной балки, в частности в виде решетчатой фермы. 2283 1 8. Кровельный щит по п. 1, отличающийся тем, что арматура снабжена сплошным верхним поясом, связанным с ее ребром, причем на этом поясе расположены крепежные элементы поперечин. 9. Кровельный щит по п. 1, отличающийся тем, что крепежные элементы выполнены в виде угольников,скоб и проушин. 10. Кровельный щит по п. 1, отличающийся тем, что крепежные элементы выполнены в виде деревянных брусков, расположенных на верхних поясах и параллельно им. 11. Кровельный щит по п. 10, отличающийся тем, что верхний пояс выполнен в виде открытого вверх-образного профиля с размещенным в нем деревянным бруском. 12. Кровельный щит по п. 1, отличающийся тем, что крепежный элемент выполнен в виде поперечины. 13. Кровельный щит по п. 1, отличающийся тем, что панель в своих боковых сторонах и/или в зоне конька снабжена элементами для жесткого и плотного соединения со смежными панелями. 14. Кровельный щит по п. 13, отличающийся тем, что соединительные элементы в панели плотно забетонированы и выполнены из коррозионностойких материалов, преимущественно из металла. 15. Кровельный щит по п. 1, отличающийся тем, что панель в зоне конька выполнена зубчатой. 16. Кровельный щит по п. 1, отличающийся тем, что между крепежными элементами и поперечинами размещена параллельно панели нижняя фиксирующая направляющая. 17. Кровельный щит по п. 1, отличающийся тем, что он выполнен в виде единой детали, размещенной от опоры на стене дома до конька. 18. Кровельный щит, по п. 1, отличающийся тем, что панель имеет толщину от 4 до 7 см, предпочтительно около 5 см. 19. Кровельный щит по п. 1, отличающийся тем, что внутри панели размещены арматурные стержни,расположенные поперек нижних поясов. 20. Кровельный щит по п. 1, отличающийся тем, что опорная металлическая пластина закреплена на нижних поясах или на арматурных стержнях, проходящих поперек нижних поясов. 21. Кровельный щит по п. 1, отличающийся тем, что панель имеет в зоне ската крыши забетонированные крепежные элементы для монтажа водосточных желобов. 22. Кровельный щит по п. 1, отличающийся тем, что в изоляционном материале выполнены выемки,расположенные по краям панели в направлении ската крыши. 23. Кровельный щит по п. 1, отличающийся тем, что он имеет проем для слухового окна. 24. Кровельный щит по п. 23, отличающийся тем, что он имеет проем для четырехугольного слухового окна. Изобретение относится к области строительства, в частности, к кровельным щитам для наклонных крыш. Обычные крыши, в общем, имеют стропильную ферму из деревянных висячих стропил и обрешеток, которая поддерживает кровельное покрытие. Такая стропильная ферма относительно с большими затратами должна быть изготовлена плотниками. Растущий дефицит на рабочих этой специальности и общее стремление рационализировать строительство жилых домов усиливает требование создания индустриально изготовленных крыш. Из выложенного описания заявки 1 известно изготовление кровельных щитов для наклонных крыш в виде пустотелых плит из бетона. Так как кровельный щит наряду с собственным весом несет также вес кровельного покрытия, а также вес от снеговой нагрузки, то бетонная плита должна выполняться очень толстой с тем, чтобы выдерживать эти нагрузки с соответствующей надежностью. Поэтому этот известный 1 кровельный щит очень тяжел и при транспортировке от завода к месту строительства, и при монтаже на месте строительства относительно труден в обслуживании. Задача настоящего изобретения состоит в том, чтобы получить кровельный щит для наклонных крыш,который имеет небольшой собственный вес, но несмотря на это обладает высокой прочностью и высокой несущей способностью. При этом кровельный щит должен быть экономичен при изготовлении, просто и быстро монтироваться, а также иметь хорошую теплоизоляцию. В соответствии с изобретением кровельный щит для наклонных крыш, включает панель из отверждаемого материала с арматурой, с уложенным на ее поверхности изолирующим материалом, и кровельное покрытие. Арматура расположена вдоль ската крыши и имеет внутри панели нижний пояс и выступающее из панели вверх ребро с размещенными выше изолирующего материала крепежными элементами для крепления поперечин в качестве опорной конструкции кровельного покрытия, причем выступающая из панели часть арматуры выполнена из нержавеющей стали или с защитой от коррозии, а панель имеет в месте своего 2 2283 1 контакта с опорой, по меньшей мере, одну опорную металлическую пластину, сопряженную с опорным башмаком, установленным на стене дома или на потолочном перекрытии, при этом опорная металлическая пластина забетонирована в выполненном в панели сквозном отверстии. Панель в зоне ската крыши имеет расположенную поперек ската крыши прорезь, которая заполнена изолирующим материалом и пересечена арматурой. Опорный башмак имеет цилиндрическую опорную поверхность с горизонтальной осью. Опорный башмак выполнен с возможностью регулирования его положения относительно панели. Опорная металлическая пластина расположена вдоль продольной оси симметрии панели. Арматура выполнена в виде Т-образной балки, в частности в виде решетчатой фермы. Арматура снабжена сплошным верхним поясом, связанным с ее ребром, причем на этом поясе расположены крепежные элементы поперечин. Крепежные элементы выполнены в виде угольников, скоб и проушин. Крепежные элементы выполнены в виде деревянных брусков, расположенных на верхних поясах и параллельно им. Верхний пояс выполнен в виде открытого вверх -образного профиля с размещенным в нем деревянным бруском. Крепежный элемент выполнен в виде поперечины. Панель в своих боковых сторонах и/или в зоне конька снабжена элементами для жесткого и плотного соединения со смежными панелями. Соединительные элементы в панели плотно забетонированы и выполнены из коррозионностойких материалов, преимущественно из металла. Панель в зоне конька выполнена зубчатой. Между крепежными элементами и поперечинами размещена параллельно панели нижняя фиксирующая направляющая. Кровельный щит может быть выполнен в виде единой детали, размещенной от опоры на стене дома до конька. Панель имеет толщину от 4 до 7 см, предпочтительно около 5 см. Внутри панели размещены арматурные стержни, расположенные поперек нижних поясов. Опорная металлическая пластина закреплена на нижних поясах или на арматурных стержнях, проходящих поперек нижних поясов. Панель имеет в зоне ската крыши забетонированные крепежные элементы для монтажа водосточных желобов. В изоляционном материале выполнены выемки, расположенные по краям панели в направлении ската крыши. Кровельный щит имеет проем для слухового окна. Кровельный щит имеет проем для четырехугольного слухового окна. Сущность изобретения поясняется ниже чертежами, на которых показано фиг. 1 - принципиальный эскиз дома, покрытого кровельными щитами фиг. 2 - сечение крыши из кровельных щитов фиг. 3 - сечение кровельного щита вдоль линии - на фиг. 2 фиг. 4 и 5-альтернативные исполнения кровельных щитов на фиг. 3 фиг. 6 -сечение кровельного щита вдоль линии - на фиг. 5 фиг. 7 вид снизу на сварное основание по линии - на фиг. 6 фиг. 8 - вид сверху на вырыв кровельного щита в зоне фронтона и свеса крыши. На фиг. 1 представлен принципиальный эскиз дома 1, чья стропильная конструкция собирается из кровельных щитов 2. Видно, что кровельные щиты 2 могут применяться как для простой двускатной крыши, так и для других форм крыши (шатровой крыши и т.д.). В представленном примере несколько кровельных щитов 2, которые соответственно в виде единой детали проходят от конька 3 до кромки 4 свеса крыши, расположены плотно рядом друг с другом. Однако также возможно изготовить кровельные щиты, которые в виде единого целого проходят по всей ширине крыши. На Фиг. 1 в одном из кровельных щитов 2 выполнено четырехугольное слуховое окно 5, а также присоединена вспомогательная крыша 6 пристройки. Выкружки (желобки) 7,8, возникающие соответственно в местах стыка четырехугольного слухового окна 5 и вспомогательной крыши 6 с кровельными щитами 2, в противоположность к обычным стропильным конструкциям не должны выполняться с отдельной балкой. Эти балки становятся излишними из-за самонесущей структуры панели кровельного щита 2. На фиг. 2 представлено сечение крыши из изобретенных кровельных щитов. Кровельный щит имеет опорный корпус 9 в виде панели (плиты) из бетона или из легкого бетона, которая армирована в соответствии со статическими требованиями и проходит, в основном в виде цельной детали, от конька 3 до кромки 4 свеса крыши. На коньке 3 панель 9 выполнена зубчатой и опирается там на свою сопряженную деталь 10, лежащую на другой стороне крыши, причем соответственно выступающий зуб на па 3 2283 1 нели 9 входит с зацеплением в сопряженную впадину на детали 10 и наоборот. Не показано возможное скрепление панели 9 с сопряженной с ней деталью 10 с помощью заделанного в бетон сварного основания. На своем другом конце панель 9 имеет, по меньшей мере, одну расположенную в выемке, забетонированную металлическую опорную пластину 11, взаимодействующую с опорным башмаком 12. Чтобы иметь возможность выставить панель 9, опорный башмак 12 имеет установочный болт 13, с помощью которого через металлическую пластину 11 может регулироваться позиция панели 9. Опорный башмак 12 может регулироваться в вертикальном направлении, чтобы скомпенсировать неровности верхней кромки 14 стены, к которой закреплен башмак. Обычно выбирается в качестве опорной (эталонной) величины положение наиболее высоко расположенного опорного башмака и все другие башмаки затем выставляются по нему с помощью установки подкладок под башмаки. Для горизонтальной регулировки опорный башмак 12 выполнен с продольным отверстием 15, сопрягаемым с анкерным болтом 16, выполненном в кромке 14 стены или в потолочном перекрытии 17. На анкерном болте 16 находится гайка 18, которая давит на шайбу 19, предусматриваемую для отверстия. Шайба 19 с геометрическим замыканием соединяется с опорным башмаком 12 с помощью подробно непоказанной насечки и таким образом его фиксирует. Верхняя кромка 14 стены может - как в представленном примере - закрываться потолочным перекрытием 17 или стена может быть продлена за перекрытие 17 и может образовать полуэтаж под крышей, несущей опорный башмак 12 и, тем самым, крышу. Но также в рамках изобретения лежит то, что можно отказаться от отдельных регулируемых опорных башмаков и вместо них осуществлять опору на стальную ферму, проходящую по всей ширине крыши, так что нужно нивелировать и горизонтально устанавливать только эту одну стальную ферму. В качестве опоры тогда достаточно иметь металлический блок, выступающий вверх и входящий в соответствующие выемки бетонной панели и там сопрягаемый с опорной поверхностью, отливаемой в бетонной панели. Панель 9 выполнена с арматурой из нескольких расположенных параллельно решетчатых ферм 20, нижний пояс 21 которых проходит, соответственно, внутри панели и со всех сторон окружен бетоном панели, а ее ребро собрано из отдельных стержней 22, которые прочно приварены к нижнему поясу 21 под углом,приблизительно 45, и выступают из панели. Нижние пояса соединены с непоказанными поперечными стержнями, так что панель армирована в продольном и поперечном направлениях. На своем верхнем конце стержни 22 несут проходящий по прямой линии верхний пояс 23, на котором закреплены с жестким расстоянием друг от друга поперечины 24, которые несут кровельное покрытие. Это кровельное покрытие может быть выполнено из кровельной черепицы или других элементов, которые подвешиваются на поперечины 24 или накладываются на них. При обычном черепичном покрытии поперечины образуются из обычных деревянных обрешетин. Как показано на фиг. 2 и 3 поперечины 24 прибиваются к деревянным рейкам 25, проходящим параллельно к верхнему поясу 23, выполненному в виде гофрированного стального листа. Эта конструкция имеет то преимущество, что позиция отдельных поперечин 24 может еще изменяться на месте строительства. В зоне конька кровельный щит несет вентиляционную трубу 26, которая делает возможной вентиляцию зоны под кровельным покрытием. Кроме того кровельный щит несет на кромке 4 свеса крыши доску 27, закрывающую торец щита, с помощью которой кровельный щит получает оптическую отделку. На своей верхней стороне панель 9 покрыта изолирующим материалом 28. Этот изолирующий материал наносится преимущественно путем вспенивания,так что также закрываются изолирующим материалом стержни 22 арматуры. Слой изоляции может проходить по всей высоте ребристой фермы, но он может также оканчиваться ниже верхнего пояса 23 - в соответствии с физическими требованиями к сооружению. Далее, как показывает фиг. 2, к нижнему концу изолирующего слоя 28 присоединена изолирующая вставка 29, вставленная в панель 9 в зоне свеса крыши, а под ней находится изолятор 30 стены. Тем самым дом кругом и без зазоров охвачен изоляцией. Благодаря изолирующей вставке 29, проходящей в зоне опоры панели 9 на торце 14 стены по всей ширине панели, достигается теплотехническая развязка части 31 панели 9, выступающей на свободу. Таким образом панель 9 не может отводить никакого тепла из чердака через свою часть 31 в окружающее пространство. Для той же цели оконечные панели 9 имеют в зоне фронтона прорезь, проходящую в направлении наклона крыши, которая заполнена изолятором 32. На фиг. 8 видно, что благодаря этому эффективно изолируются от остальной части крыши охлаждаемые свесы крыши. В обоих случаях существенно, что арматура проходит через изоляцию 29 и 32, чтобы держать свесы крыши. При этом в случае свеса крыши со сторон, где проходят водосточные желоба, применяется все равно уже имеющаяся арматура. Относительно свесов со стороны фронтона в панель 9 должна быть забетонирована проходящая поперек арматура. На фиг. 6 от нее соответственно видны части верхнего пояса 33. На фиг. 4 предлагается другой вариант закрепления поперечин 24 к верхнему поясу 23 решетчатой фермы 20 приварены на фиксированном расстоянии крепежные элементы для поперечин. В представленном 4 2283 1 примере речь идет об изогнуты стальных полосах 34, в которые вставляются проходящие поперек (панели) обрешетины. Фиг. 5 и 6 показывают дополнительное исполнение возможной конструкции крыши. С помощью выполненного из круглой стали верхнего пояса 23 зафиксирована деревянная рейка 25. Эта рейка несет функционирующую в качестве опорной крыши обрешетку 35, которая покрыта слоем кровельного картона 36. На этом кровельном картоне закреплена промежуточная обрешетка 37, которая снова несет поперечины 38. В представленном здесь примере показанные поперечины выполнены из изогнутых балок из листовой стали, которые проходят по всей ширине панели и могут быть применены для навешивания кровельной черепицы как и обычные обрешетины из дерева. Существенно более желательной по цене конструкция становится тогда, когда верхний пояс 23 имеет открытый вверх -образный профиль, в который вставляются деревянные рейки 25, к которым непосредственно прибиваются поперечины 24. -образный профиль при этом может непосредственно функционировать в качестве верхнего пояса, то есть заменять прежний сжатый стержень. Но вместо этого образный профиль может быть также приварен к верхнему поясу ребристой фермы. На фиг. 6 и 7 кроме того представлен стык между двумя смежными панелями 9 и 39. Чтобы получить жесткое соединение между панелями 9 и 39, обе панели 9 и 39 имеют выполненные на своих боковых кромках сварные короба 40 и 41, которые при собранных панелях точно прилегают друг к другу и стыкуются своими кромками впритык друг к другу, так что они могут быть друг с другом прочно соединены сварным швом 42. Открытая к внутренней стороне крыши и образованная сварными коробами полость может быть дополнительно заштукатурена. Чтобы облегчить работу с панелями во время их монтажа на стропилах, рекомендуется прервать изоляцию недалеко от боковых кромок панели. Благодаря этому панели могут лучше захватываться и направляться персоналом. Также тогда будут лучше доступны подлежащие сварке друг с другом соединительные элементы, то есть. например, сварные короба 40 и 41. Затем после сварки эта неизолированная зона над стыком заполняется изолирующим материалом и, наконец, монтируются поперечины 24, например обычные обрешетины, на крепежные элементы верхнего пояса. Наконец, целесообразно подготовить кровельный щит уже при изготовлении для позднейшего монтажа водосточного желоба. Для этого панель 9 в зоне свеса крыши имеет несколько проходящих в поперечном направлении последовательно друг за другом крепежных элементов, которые соосно забетонированы в панель, а именно, целесообразно, на ее нижней стороне. Эти крепежные элементы выполнены преимущественно, из оцинкованной стали, высококачественной стали или других нечувствительных к коррозии материалов. Настоящее изобретение позволяет выполнить чрезвычайно экономичное и быстрое сооружение крыш. Не надо осуществлять монтаж системы стропил из прогонов и стропилин, имеется выполненная на кровельном щите изоляция, которая в значительной степени готова уже при изготовлении щитов, и, что следует отметить не в последнюю очередь, имеется плоская, пригодная для обклейки обоями нижняя поверхность кровельного щита. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66. 6
