Способ определения сопротивления теплопередаче ограждающей конструкции

Скачать PDF файл.

Текст

Смотреть все

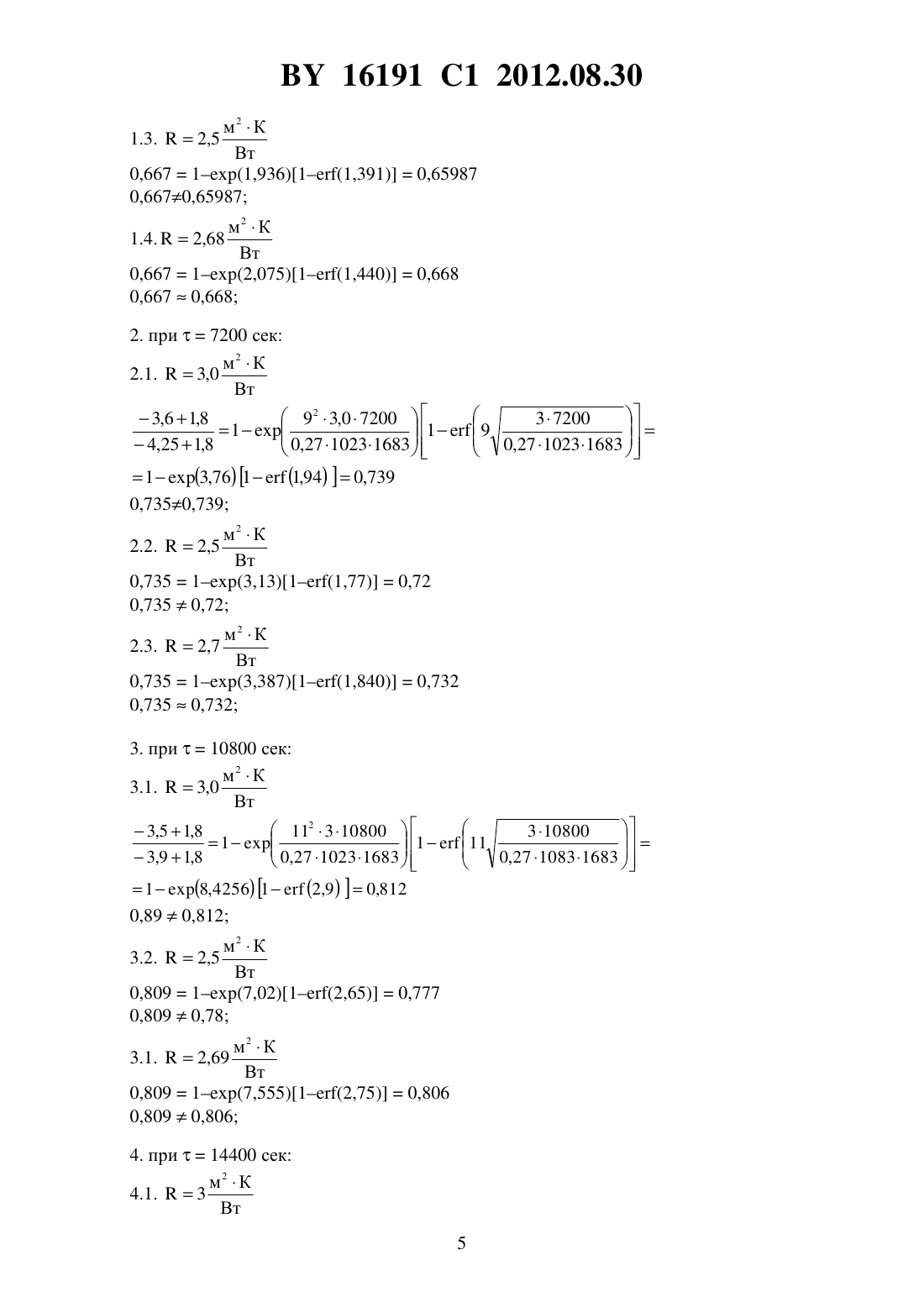

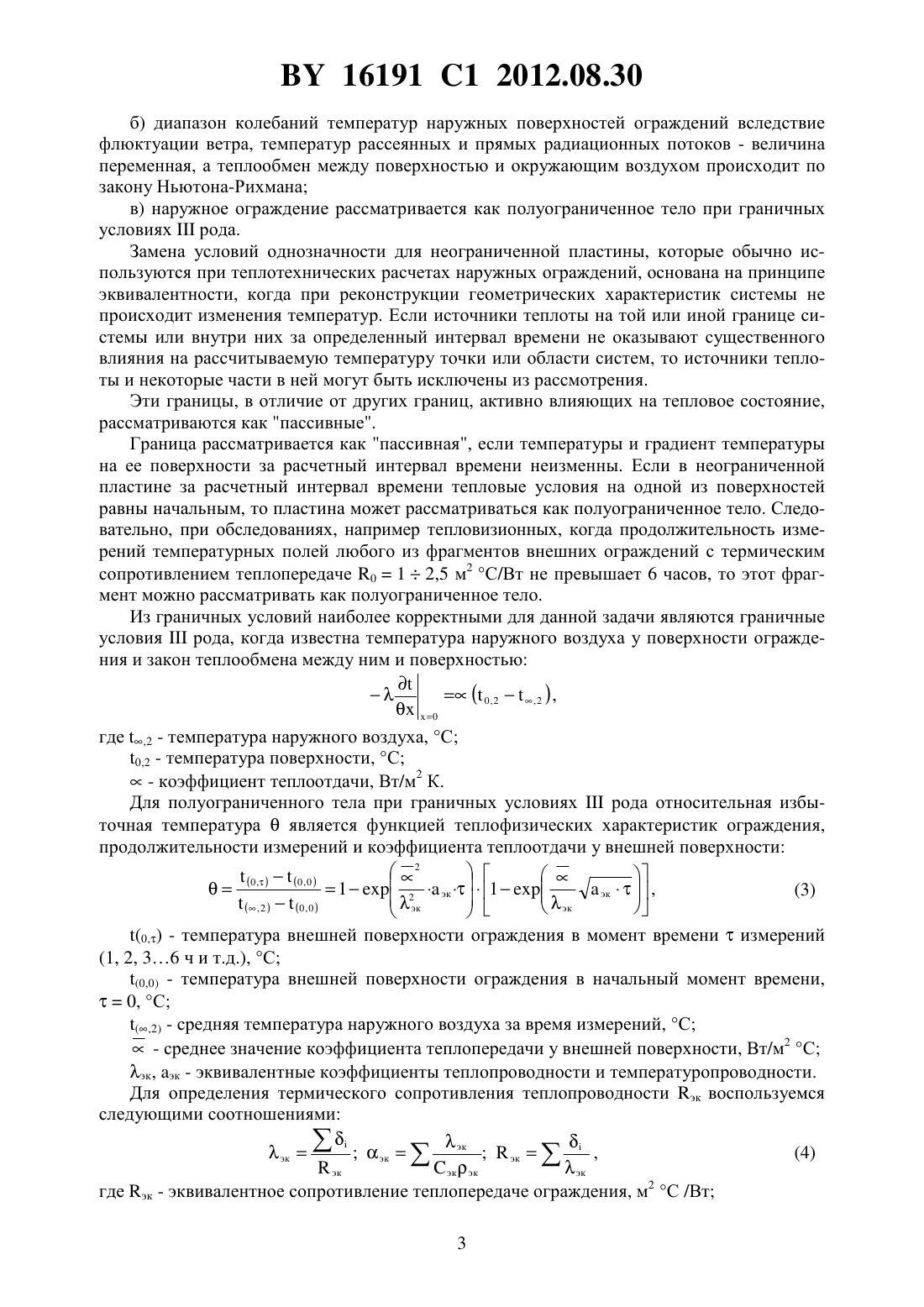

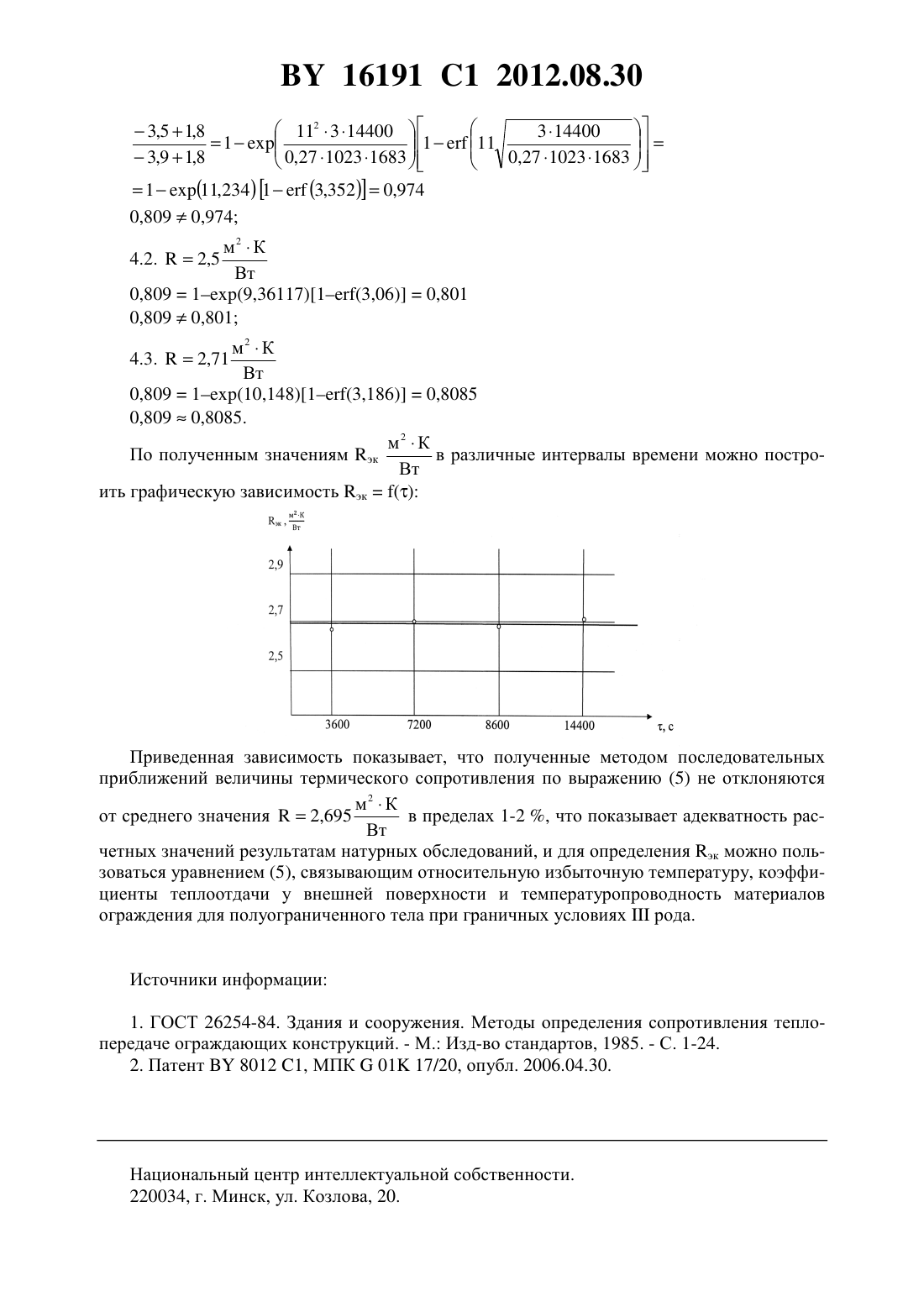

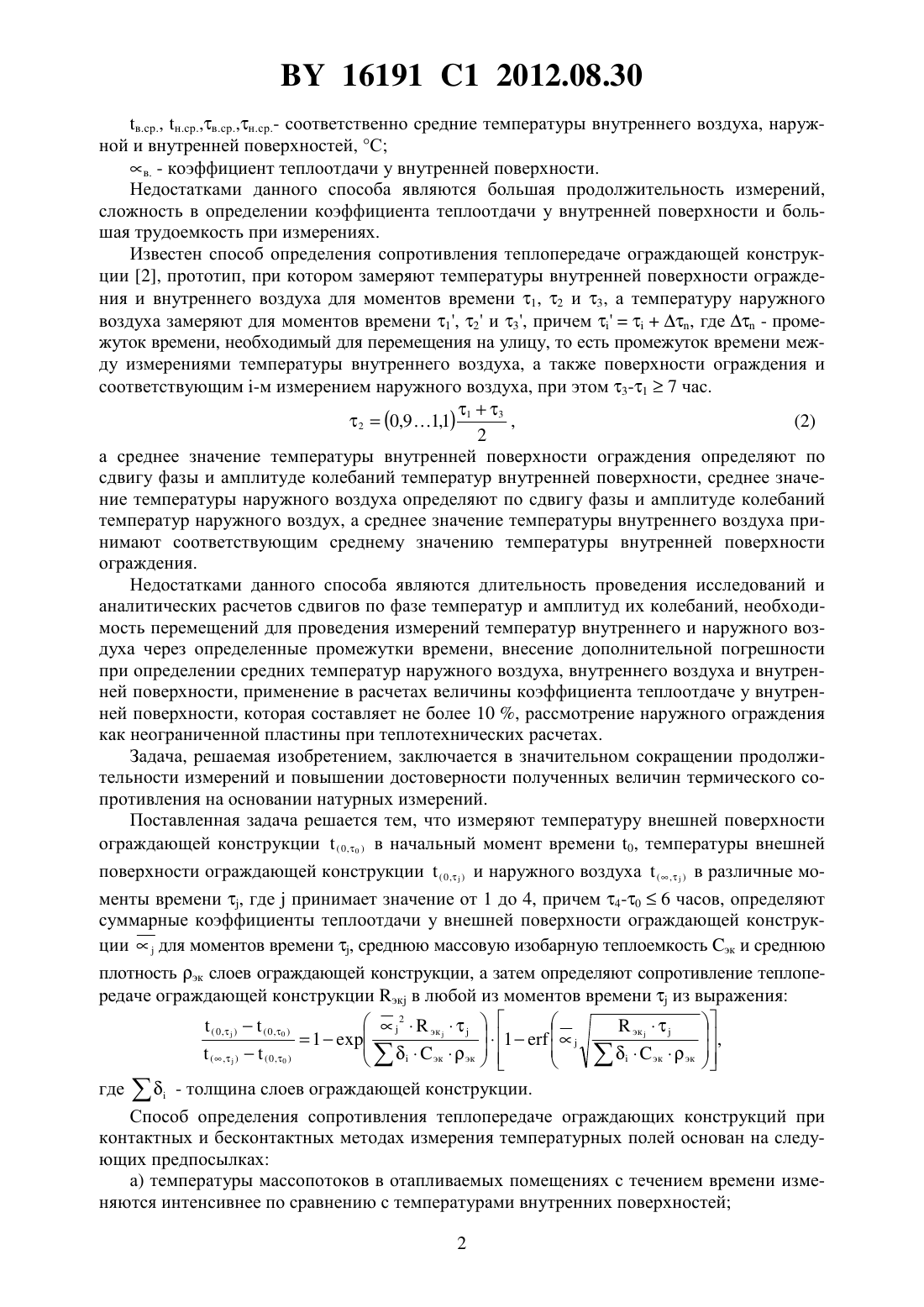

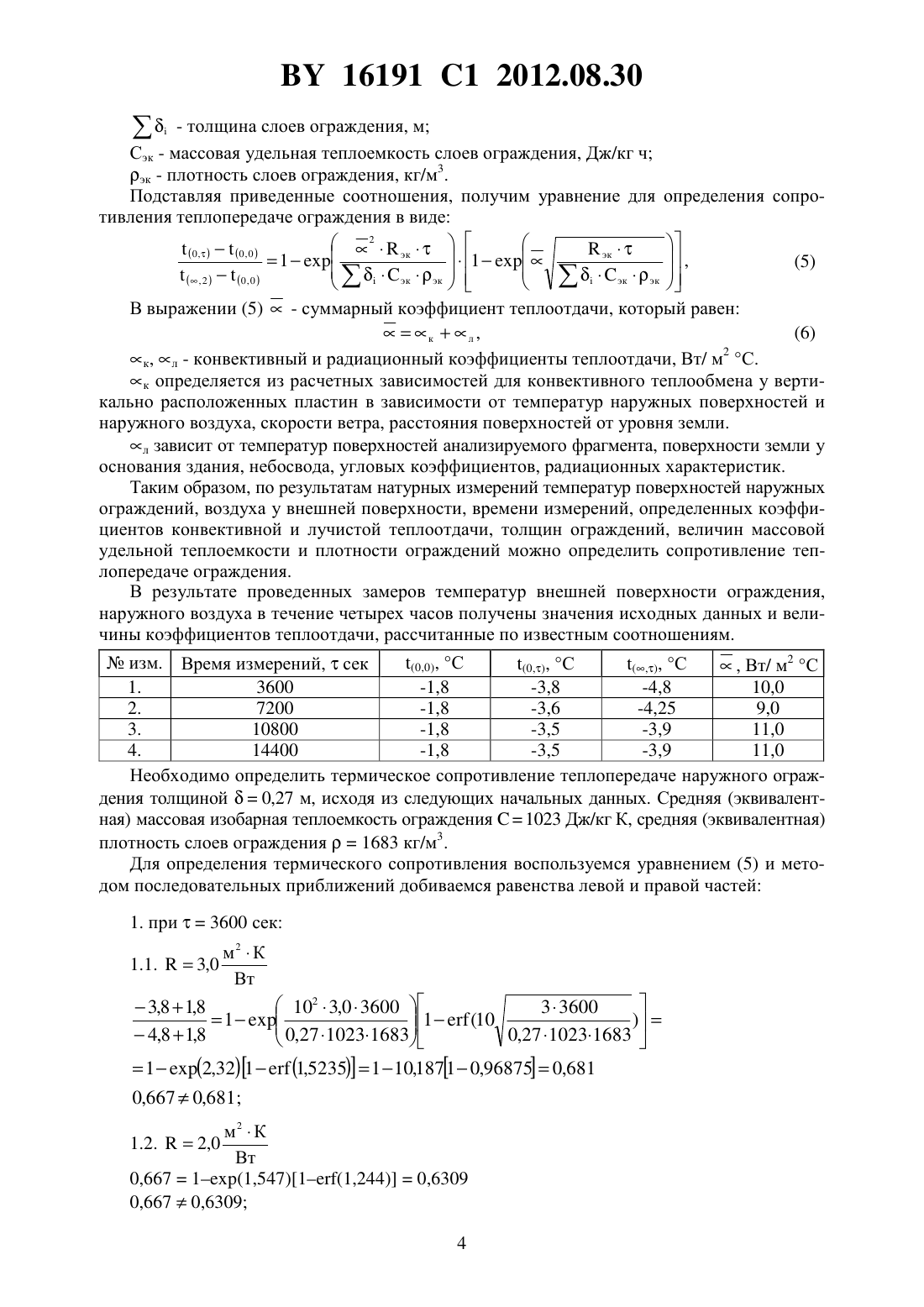

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ОПРЕДЕЛЕНИЯ СОПРОТИВЛЕНИЯ ТЕПЛОПЕРЕДАЧЕ ОГРАЖДАЮЩЕЙ КОНСТРУКЦИИ(71) Заявитель Белорусский национальный технический университет(72) Авторы Хрусталев Борис Михайлович Сизов Валерий Дмитриевич Акельев Валерий Дмитриевич Золотарева Ирина Михайловна(73) Патентообладатель Белорусский национальный технический университет(57) Способ определения сопротивления теплопередаче ограждающей конструкции, при котором измеряют температуру внешней поверхности ограждающей конструкции( 0,0 ) в начальный момент времени 0, температуры внешней поверхности ограждающей конструкции( 0,) и наружного воздуха(,) в различные моменты времени , гдепринимает значение от 1 до 4, причем 4-06 часов, определяют суммарные коэффициенты теплоотдачи у внешней поверхности ограждающей конструкциидля моментов времени , среднюю массовую изобарную теплоемкость эк и среднюю плотность эк слоев ограждающей конструкции, а затем определяют сопротивление теплопередаче ограждающей конструкцииэкв любой из моментов временииз выражения где- толщина слоев ограждающей конструкции. Изобретение относится к строительству и может быть использовано для измерительного контроля зданий и сооружений на соответствие сопротивления теплопередаче ограждающих конструкций нормативным требованиям. Известен способ определения сопротивления теплопередаче ограждающих конструкций 1, включающий определение средних температур внутренней поверхности ограждения, внутреннего и наружного воздуха и расчет с использованием соотношения 1(1) в.ср.н.ср. в. где- сопротивление теплопередаче ограждающей конструкции, м 2 С/Вт 16191 1 2012.08.30 в.ср., н.ср.,в.ср.,н.ср.- соответственно средние температуры внутреннего воздуха, наружной и внутренней поверхностей, С в. - коэффициент теплоотдачи у внутренней поверхности. Недостатками данного способа являются большая продолжительность измерений,сложность в определении коэффициента теплоотдачи у внутренней поверхности и большая трудоемкость при измерениях. Известен способ определения сопротивления теплопередаче ограждающей конструкции 2, прототип, при котором замеряют температуры внутренней поверхности ограждения и внутреннего воздуха для моментов времени 1, 2 и 3, а температуру наружного воздуха замеряют для моментов времени 1, 2 и 3, причем, где- промежуток времени, необходимый для перемещения на улицу, то есть промежуток времени между измерениями температуры внутреннего воздуха, а также поверхности ограждения и соответствующим -м измерением наружного воздуха, при этом 3-17 час.2(0,9 1,1) 1 3 ,(2) 2 а среднее значение температуры внутренней поверхности ограждения определяют по сдвигу фазы и амплитуде колебаний температур внутренней поверхности, среднее значение температуры наружного воздуха определяют по сдвигу фазы и амплитуде колебаний температур наружного воздух, а среднее значение температуры внутреннего воздуха принимают соответствующим среднему значению температуры внутренней поверхности ограждения. Недостатками данного способа являются длительность проведения исследований и аналитических расчетов сдвигов по фазе температур и амплитуд их колебаний, необходимость перемещений для проведения измерений температур внутреннего и наружного воздуха через определенные промежутки времени, внесение дополнительной погрешности при определении средних температур наружного воздуха, внутреннего воздуха и внутренней поверхности, применение в расчетах величины коэффициента теплоотдаче у внутренней поверхности, которая составляет не более 10 , рассмотрение наружного ограждения как неограниченной пластины при теплотехнических расчетах. Задача, решаемая изобретением, заключается в значительном сокращении продолжительности измерений и повышении достоверности полученных величин термического сопротивления на основании натурных измерений. Поставленная задача решается тем, что измеряют температуру внешней поверхности ограждающей конструкции( 0,0 ) в начальный момент времени 0, температуры внешней поверхности ограждающей конструкции( 0,) и наружного воздуха(,) в различные моменты времени , гдепринимает значение от 1 до 4, причем 4-06 часов, определяют суммарные коэффициенты теплоотдачи у внешней поверхности ограждающей конструкциидля моментов времени , среднюю массовую изобарную теплоемкость эк и среднюю плотность эк слоев ограждающей конструкции, а затем определяют сопротивление теплопередаче ограждающей конструкции эк в любой из моментов временииз выражения где- толщина слоев ограждающей конструкции. Способ определения сопротивления теплопередаче ограждающих конструкций при контактных и бесконтактных методах измерения температурных полей основан на следующих предпосылках а) температуры массопотоков в отапливаемых помещениях с течением времени изменяются интенсивнее по сравнению с температурами внутренних поверхностей 2 16191 1 2012.08.30 б) диапазон колебаний температур наружных поверхностей ограждений вследствие флюктуации ветра, температур рассеянных и прямых радиационных потоков - величина переменная, а теплообмен между поверхностью и окружающим воздухом происходит по закону Ньютона-Рихмана в) наружное ограждение рассматривается как полуограниченное тело при граничных условияхрода. Замена условий однозначности для неограниченной пластины, которые обычно используются при теплотехнических расчетах наружных ограждений, основана на принципе эквивалентности, когда при реконструкции геометрических характеристик системы не происходит изменения температур. Если источники теплоты на той или иной границе системы или внутри них за определенный интервал времени не оказывают существенного влияния на рассчитываемую температуру точки или области систем, то источники теплоты и некоторые части в ней могут быть исключены из рассмотрения. Эти границы, в отличие от других границ, активно влияющих на тепловое состояние,рассматриваются как пассивные. Граница рассматривается как пассивная, если температуры и градиент температуры на ее поверхности за расчетный интервал времени неизменны. Если в неограниченной пластине за расчетный интервал времени тепловые условия на одной из поверхностей равны начальным, то пластина может рассматриваться как полуограниченное тело. Следовательно, при обследованиях, например тепловизионных, когда продолжительность измерений температурных полей любого из фрагментов внешних ограждений с термическим сопротивлением теплопередаче 012,5 м 2 С/Вт не превышает 6 часов, то этот фрагмент можно рассматривать как полуограниченное тело. Из граничных условий наиболее корректными для данной задачи являются граничные условиярода, когда известна температура наружного воздуха у поверхности ограждения и закон теплообмена между ним и поверхностью( 0, 2, 2 ) ,0 где ,2 - температура наружного воздуха, С 0,2 - температура поверхности, С- коэффициент теплоотдачи, Вт/м 2 К. Для полуограниченного тела при граничных условияхрода относительная избыточная температураявляется функцией теплофизических характеристик ограждения,продолжительности измерений и коэффициента теплоотдачи у внешней поверхности 2(0,) - температура внешней поверхности ограждения в момент времениизмерений(0,0) - температура внешней поверхности ограждения в начальный момент времени,0, С(,2) - средняя температура наружного воздуха за время измерений, С- среднее значение коэффициента теплопередачи у внешней поверхности, Вт/м 2 С эк, эк - эквивалентные коэффициенты теплопроводности и температуропроводности. Для определения термического сопротивления теплопроводности эк воспользуемся следующими соотношениями экэкэкэк,(4)экэкэк эк где эк - эквивалентное сопротивление теплопередаче ограждения, м 2 С /Вт- толщина слоев ограждения, м Сэк - массовая удельная теплоемкость слоев ограждения, Дж/кг ч эк - плотность слоев ограждения, кг/м 3. Подставляя приведенные соотношения, получим уравнение для определения сопротивления теплопередаче ограждения в виде(6)кл ,2 к, л - конвективный и радиационный коэффициенты теплоотдачи, Вт/ м С. к определяется из расчетных зависимостей для конвективного теплообмена у вертикально расположенных пластин в зависимости от температур наружных поверхностей и наружного воздуха, скорости ветра, расстояния поверхностей от уровня земли. л зависит от температур поверхностей анализируемого фрагмента, поверхности земли у основания здания, небосвода, угловых коэффициентов, радиационных характеристик. Таким образом, по результатам натурных измерений температур поверхностей наружных ограждений, воздуха у внешней поверхности, времени измерений, определенных коэффициентов конвективной и лучистой теплоотдачи, толщин ограждений, величин массовой удельной теплоемкости и плотности ограждений можно определить сопротивление теплопередаче ограждения. В результате проведенных замеров температур внешней поверхности ограждения,наружного воздуха в течение четырех часов получены значения исходных данных и величины коэффициентов теплоотдачи, рассчитанные по известным соотношениям.-3,9 11,0 Необходимо определить термическое сопротивление теплопередаче наружного ограждения толщиной 0,27 м, исходя из следующих начальных данных. Средняя (эквивалентная) массовая изобарная теплоемкость ограждения 1023 Дж/кг К, средняя (эквивалентная) плотность слоев ограждения 1683 кг/м 3. Для определения термического сопротивления воспользуемся уравнением (5) и методом последовательных приближений добиваемся равенства левой и правой частей м 2 К Вт 0,8091(10,148)1(3,186)0,8085 0,8090,8085. м 2 К в различные интервалы времени можно построПо полученным значениям эк Вт ить графическую зависимость эк Приведенная зависимость показывает, что полученные методом последовательных приближений величины термического сопротивления по выражению (5) не отклоняются м 2 К от среднего значения 2,695 в пределах 1-2 , что показывает адекватность расВт четных значений результатам натурных обследований, и для определения эк можно пользоваться уравнением (5), связывающим относительную избыточную температуру, коэффициенты теплоотдачи у внешней поверхности и температуропроводность материалов ограждения для полуограниченного тела при граничных условияхрода. Источники информации 1. ГОСТ 26254-84. Здания и сооружения. Методы определения сопротивления теплопередаче ограждающих конструкций. - М. Изд-во стандартов, 1985. - С. 1-24. 2. Патент 8012 1, МПК 01 17/20, опубл. 2006.04.30. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.

МПК / Метки

МПК: G01N 25/18

Метки: способ, определения, ограждающей, сопротивления, теплопередаче, конструкции
