Способ определения сопротивления теплопередаче ограждающей конструкции

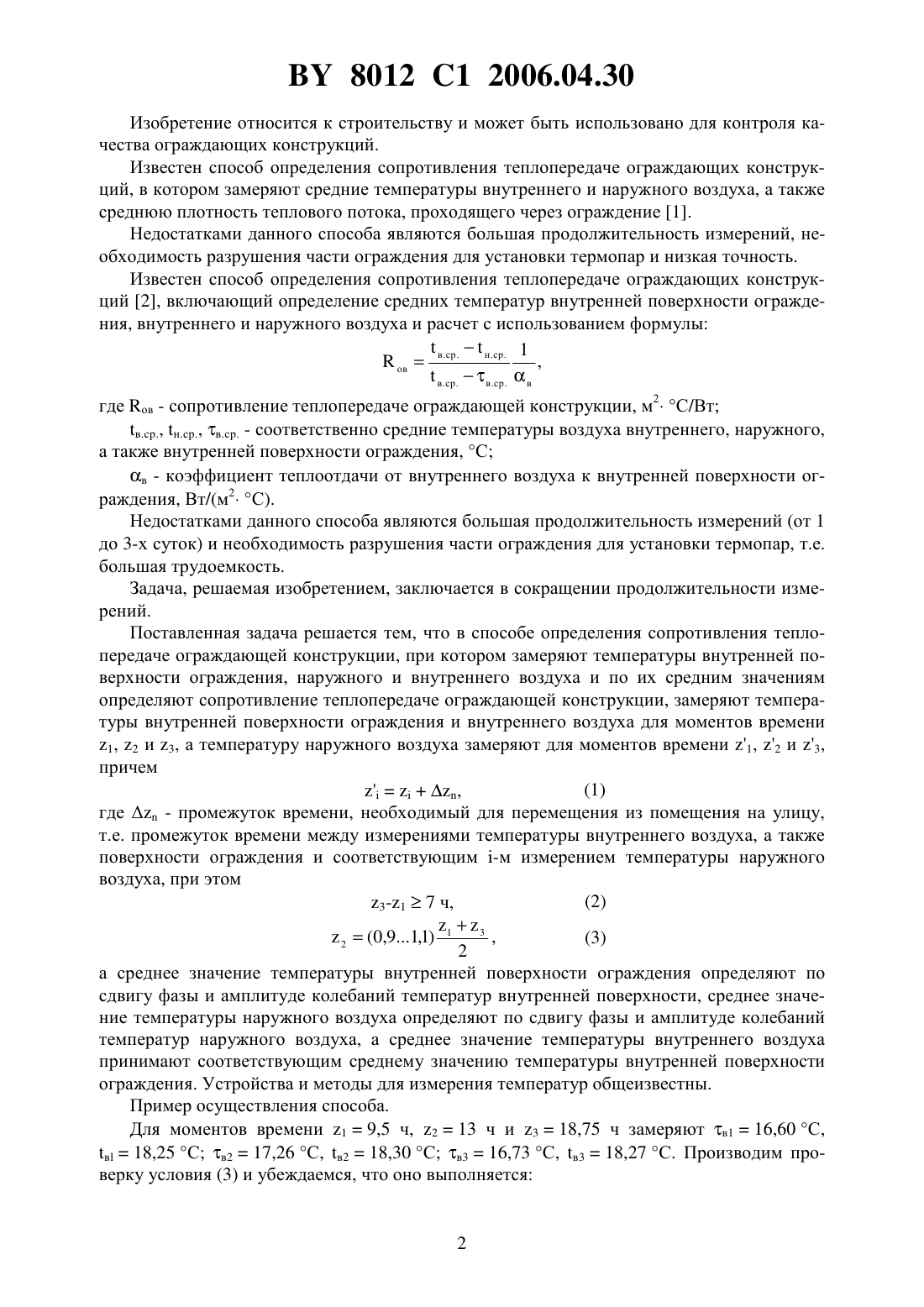

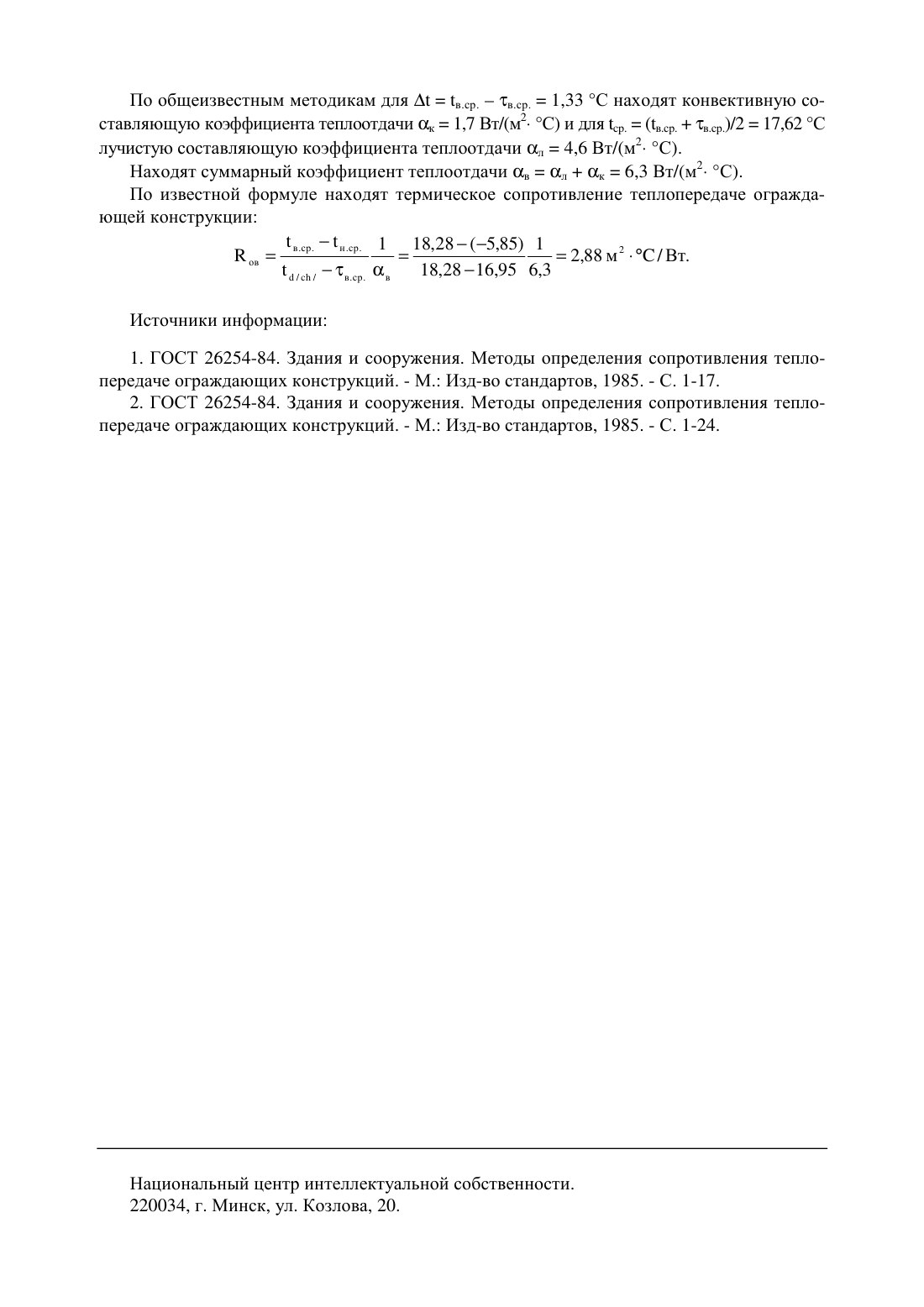

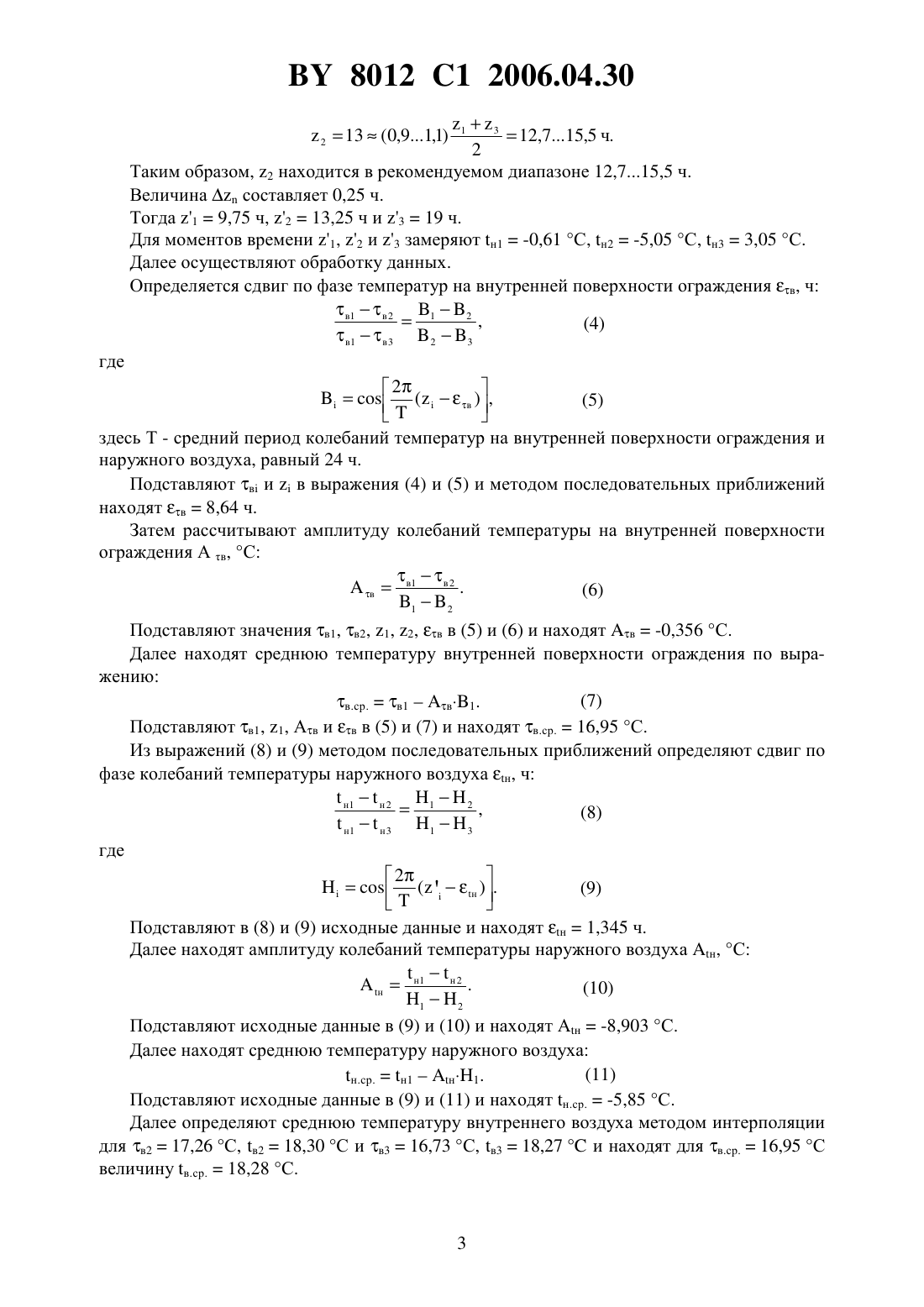

(51)01 17/20 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ОПРЕДЕЛЕНИЯ СОПРОТИВЛЕНИЯ ТЕПЛОПЕРЕДАЧЕ ОГРАЖДАЮЩЕЙ КОНСТРУКЦИИ(71) Заявитель Белорусский национальный технический университет(72) Авторы Захаревич Эдуард Владимирович Хрусталев Борис Михайлович Шульман Михаил Зиновьевич Сизов Валерий Дмитриевич Монич Виктор Валентинович Ковалев Александр Валерьевич Якимович Дмитрий Дмитриевич(73) Патентообладатель Белорусский национальный технический университет(56) ГОСТ 26254-84. Здания и сооружения. Методы определения сопротивления теплопередаче ограждающих конструкций. - Издательство стандартов,1985. - С. 9-11. Еремкин А.И. и др. Тепловой режим зданий. - М. Издательство Ассоциации строительных вузов, 2000. - С. 9,13, 45. СНиП -3-79. Часть . Нормы проектирования. Глава 3. Строительная теплотехника. - М. Стройиздат, 1982. С. 4, 11.(57) Способ определения сопротивления теплопередаче ограждающей конструкции, при котором замеряют температуры внутренней поверхности ограждения, наружного и внутреннего воздуха и по их средним значениям определяют сопротивление теплопередаче ограждающей конструкции, отличающийся тем, что замеряют температуры внутренней поверхности ограждения и внутреннего воздуха для моментов времени 1, 2 и 3, а температуру наружного воздуха замеряют для моментов времени 1, 2 и 3, причем,где- промежуток времени, необходимый для перемещения из помещения на улицу, то есть промежуток времени между измерениями температуры внутреннего воздуха, а также поверхности ограждения и соответствующим -м измерением температуры наружного воздуха, при этом 3-17 ч,2(0,91,1) 1 3 ,2 а среднее значение температуры внутренней поверхности ограждения определяют по сдвигу фазы и амплитуде колебаний температур внутренней поверхности, среднее значение температуры наружного воздуха определяют по сдвигу фазы и амплитуде колебаний температур наружного воздуха, а среднее значение температуры внутреннего воздуха принимают соответствующим среднему значению температуры внутренней поверхности ограждения. 8012 1 2006.04.30 Изобретение относится к строительству и может быть использовано для контроля качества ограждающих конструкций. Известен способ определения сопротивления теплопередаче ограждающих конструкций, в котором замеряют средние температуры внутреннего и наружного воздуха, а также среднюю плотность теплового потока, проходящего через ограждение 1. Недостатками данного способа являются большая продолжительность измерений, необходимость разрушения части ограждения для установки термопар и низкая точность. Известен способ определения сопротивления теплопередаче ограждающих конструкций 2, включающий определение средних температур внутренней поверхности ограждения, внутреннего и наружного воздуха и расчет с использованием формулыв.ср.н.ср. 1 ов, в.ср.в.ср.в где ов - сопротивление теплопередаче ограждающей конструкции, м 2 С/Вт в.ср., н.ср., в.ср. - соответственно средние температуры воздуха внутреннего, наружного,а также внутренней поверхности ограждения, С в - коэффициент теплоотдачи от внутреннего воздуха к внутренней поверхности ограждения, Вт/(м 2 С). Недостатками данного способа являются большая продолжительность измерений (от 1 до 3-х суток) и необходимость разрушения части ограждения для установки термопар, т.е. большая трудоемкость. Задача, решаемая изобретением, заключается в сокращении продолжительности измерений. Поставленная задача решается тем, что в способе определения сопротивления теплопередаче ограждающей конструкции, при котором замеряют температуры внутренней поверхности ограждения, наружного и внутреннего воздуха и по их средним значениям определяют сопротивление теплопередаче ограждающей конструкции, замеряют температуры внутренней поверхности ограждения и внутреннего воздуха для моментов времени 1, 2 и 3, а температуру наружного воздуха замеряют для моментов времени 1, 2 и 3,причем(1),где- промежуток времени, необходимый для перемещения из помещения на улицу,т.е. промежуток времени между измерениями температуры внутреннего воздуха, а также поверхности ограждения и соответствующим -м измерением температуры наружного воздуха, при этом(3) 2 а среднее значение температуры внутренней поверхности ограждения определяют по сдвигу фазы и амплитуде колебаний температур внутренней поверхности, среднее значение температуры наружного воздуха определяют по сдвигу фазы и амплитуде колебаний температур наружного воздуха, а среднее значение температуры внутреннего воздуха принимают соответствующим среднему значению температуры внутренней поверхности ограждения. Устройства и методы для измерения температур общеизвестны. Пример осуществления способа. Для моментов времени 19,5 ч, 213 ч и 318,75 ч замеряют в 116,60 С,в 18,25 С в 217,26 С, в 218,30 С в 316,73 С, в 318,27 С. Производим проверку условия (3) и убеждаемся, что оно выполняется 8012 1 2006.04.30 1312,715,5 ч. 2 Таким образом, 2 находится в рекомендуемом диапазоне 12,715,5 ч. Величинасоставляет 0,25 ч. Тогда 19,75 ч, 213,25 ч и 319 ч. Для моментов времени 1, 2 и 3 замеряют н 1-0,61 С, н 2-5,05 С, н 33,05 С. Далее осуществляют обработку данных. Определяется сдвиг по фазе температур на внутренней поверхности ограждения в, чв 1 в 2 12 здесь Т - средний период колебаний температур на внутренней поверхности ограждения и наружного воздуха, равный 24 ч. Подставляют в ив выражения (4) и (5) и методом последовательных приближений находят в 8,64 ч. Затем рассчитывают амплитуду колебаний температуры на внутренней поверхности ограждения А в, Свв 1 в 2 . Подставляют значения в 1, в 2, 1, 2, в в (5) и (6) и находят в-0,356 С. Далее находят среднюю температуру внутренней поверхности ограждения по выражению(7) в.ср.в 1 в 1. Подставляют в 1, 1, Ав и в в (5) и (7) и находят в.ср.16,95 С. Из выражений (8) и (9) методом последовательных приближений определяют сдвиг по фазе колебаний температуры наружного воздуха н, чн 1 н 2 12 Подставляют в (8) и (9) исходные данные и находят н 1,345 ч. Далее находят амплитуду колебаний температуры наружного воздуха н, Снн 1 н 2 .(10) 12 Подставляют исходные данные в (9) и (10) и находят Ан-8,903 С. Далее находят среднюю температуру наружного воздуха(11) н.ср.н 1 н 1. Подставляют исходные данные в (9) и (11) и находят н.ср.-5,85 С. Далее определяют среднюю температуру внутреннего воздуха методом интерполяции для в 217,26 С, в 218,30 С и в 316,73 С, в 318,27 и находят для в.ср.16,95 С величину в.ср.18,28 С. По общеизвестным методикам дляв.ср.в.ср.1,33 С находят конвективную составляющую коэффициента теплоотдачи к 1,7 Вт/(м 2 С) и для .(в.ср.в.ср.)/217,62 С лучистую составляющую коэффициента теплоотдачи л 4,6 Вт/(м 2 С). Находят суммарный коэффициент теплоотдачи влк 6,3 Вт/(м 2 С). По известной формуле находят термическое сопротивление теплопередаче ограждающей конструкциив.ср.н.ср. 1 18,28(5,85) 1 ов 2,88 м 2/ Вт.//в.ср.в 18,2816,95 6,3 Источники информации 1. ГОСТ 26254-84. Здания и сооружения. Методы определения сопротивления теплопередаче ограждающих конструкций. - М. Изд-во стандартов, 1985. - С. 1-17. 2. ГОСТ 26254-84. Здания и сооружения. Методы определения сопротивления теплопередаче ограждающих конструкций. - М. Изд-во стандартов, 1985. - С. 1-24. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
