Пуля для гладкоствольного оружия с промежуточным средством и патрон

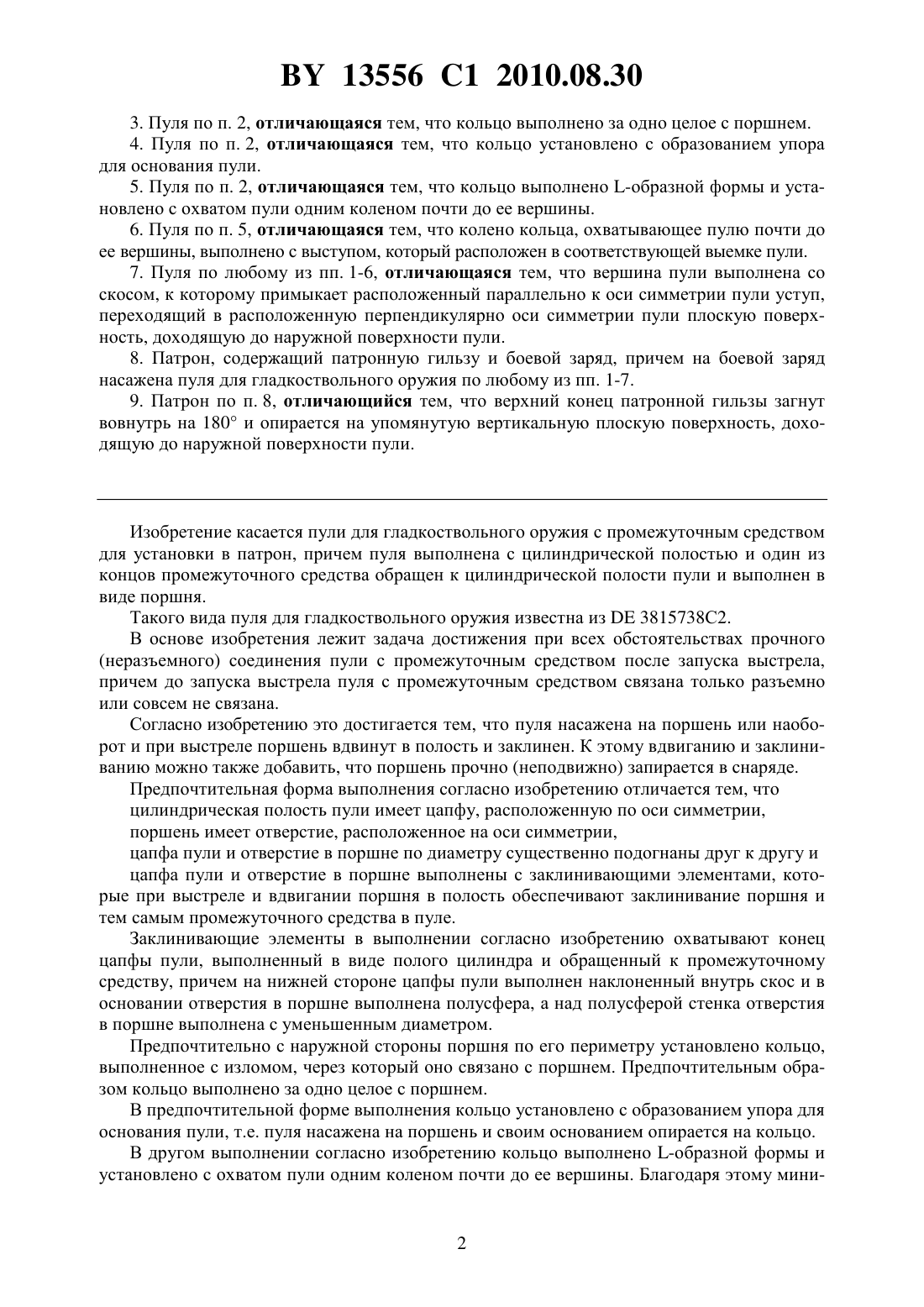

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПУЛЯ ДЛЯ ГЛАДКОСТВОЛЬНОГО ОРУЖИЯ С ПРОМЕЖУТОЧНЫМ СРЕДСТВОМ И ПАТРОН(71) Заявитель РУАГ АммоТек ГмбХ(73) Патентообладатель РУАГ АммоТек ГмбХ(57) 1. Пуля для гладкоствольного оружия с промежуточным средством для установки в патрон, выполненная с цилиндрической полостью, при этом один из концов промежуточного средства обращен к цилиндрической полости пули и выполнен в виде поршня, по оси симметрии которого выполнено отверстие, а цилиндрическая полость по оси симметрии имеет цапфу, причем цапфа и отверстие в поршне выполнены с заклинивающими элементами, которые включают выполнение обращенного к промежуточному средству конца цапфы в форме полого цилиндра, при этом на нижней стороне цапфы выполнен наклоненный внутрь скос, и в основании отверстия в поршне выполнена полусфера, а над полусферой стенка отверстия в поршне выполнена с уменьшенным диаметром. 2. Пуля по п. 1, отличающаяся тем, что с наружной стороны поршня по его периметру установлено кольцо, выполненное с изломом, через который оно связано с поршнем. 13556 1 2010.08.30 3. Пуля по п. 2, отличающаяся тем, что кольцо выполнено за одно целое с поршнем. 4. Пуля по п. 2, отличающаяся тем, что кольцо установлено с образованием упора для основания пули. 5. Пуля по п. 2, отличающаяся тем, что кольцо выполнено -образной формы и установлено с охватом пули одним коленом почти до ее вершины. 6. Пуля по п. 5, отличающаяся тем, что колено кольца, охватывающее пулю почти до ее вершины, выполнено с выступом, который расположен в соответствующей выемке пули. 7. Пуля по любому из пп. 1-6, отличающаяся тем, что вершина пули выполнена со скосом, к которому примыкает расположенный параллельно к оси симметрии пули уступ,переходящий в расположенную перпендикулярно оси симметрии пули плоскую поверхность, доходящую до наружной поверхности пули. 8. Патрон, содержащий патронную гильзу и боевой заряд, причем на боевой заряд насажена пуля для гладкоствольного оружия по любому из пп. 1-7. 9. Патрон по п. 8, отличающийся тем, что верхний конец патронной гильзы загнут вовнутрь на 180 и опирается на упомянутую вертикальную плоскую поверхность, доходящую до наружной поверхности пули. Изобретение касается пули для гладкоствольного оружия с промежуточным средством для установки в патрон, причем пуля выполнена с цилиндрической полостью и один из концов промежуточного средства обращен к цилиндрической полости пули и выполнен в виде поршня. Такого вида пуля для гладкоствольного оружия известна из 3815738 С 2. В основе изобретения лежит задача достижения при всех обстоятельствах прочного(неразъемного) соединения пули с промежуточным средством после запуска выстрела,причем до запуска выстрела пуля с промежуточным средством связана только разъемно или совсем не связана. Согласно изобретению это достигается тем, что пуля насажена на поршень или наоборот и при выстреле поршень вдвинут в полость и заклинен. К этому вдвиганию и заклиниванию можно также добавить, что поршень прочно (неподвижно) запирается в снаряде. Предпочтительная форма выполнения согласно изобретению отличается тем, что цилиндрическая полость пули имеет цапфу, расположенную по оси симметрии,поршень имеет отверстие, расположенное на оси симметрии,цапфа пули и отверстие в поршне по диаметру существенно подогнаны друг к другу и цапфа пули и отверстие в поршне выполнены с заклинивающими элементами, которые при выстреле и вдвигании поршня в полость обеспечивают заклинивание поршня и тем самым промежуточного средства в пуле. Заклинивающие элементы в выполнении согласно изобретению охватывают конец цапфы пули, выполненный в виде полого цилиндра и обращенный к промежуточному средству, причем на нижней стороне цапфы пули выполнен наклоненный внутрь скос и в основании отверстия в поршне выполнена полусфера, а над полусферой стенка отверстия в поршне выполнена с уменьшенным диаметром. Предпочтительно с наружной стороны поршня по его периметру установлено кольцо,выполненное с изломом, через который оно связано с поршнем. Предпочтительным образом кольцо выполнено за одно целое с поршнем. В предпочтительной форме выполнения кольцо установлено с образованием упора для основания пули, т.е. пуля насажена на поршень и своим основанием опирается на кольцо. В другом выполнении согласно изобретению кольцо выполнено -образной формы и установлено с охватом пули одним коленом почти до ее вершины. Благодаря этому мини 2 13556 1 2010.08.30 мизируется истирание пули в стволе, так как пуля только в верхней зоне соприкасается со стволом. Другое усовершенствование изобретения предусматривает, что колено кольца, охватывающее пулю почти до ее вершины, выполнено с выступом, который расположен в соответсвующей выемке пули. Для того чтобы сразу после выстрела пуля оставалась в патронной гильзе и чтобы промежуточное средство или поршень могли вдвигаться в снаряд, предлагается, что вершина пули выполнена со скосом, к которому примыкает расположенный параллельно к оси симметрии пули уступ, переходящий в расположенную перпендикулярно оси симметрии пули плоскую поверхность, доходящую до наружной поверхности пули. Верхний конец патронной гильзы загнут вовнутрь на 180 и опирается на упомянутую вертикальную плоскую поверхность. Промежуточное средство предпочтительно выполнено из пластмассы и пуля - из хорошего деформируемого материала, в частности свинца. Патрон согласно изобретению содержит патронную гильзу и боевой заряд, причем на боевой заряд насажена пуля для гладкоствольного оружияствола с промежуточным средством согласно изобретению. Предпочтительным образом верхний конец патронной гильзы загнут вовнутрь на 180 и опирается на вертикальную плоскую поверхность, доходящую до наружной поверхности пули. Далее изобретение подробнее поясняется с помощью фигур. На фиг. 1 показана в разрезе патрона 20 пуля 1 для гладкоствольного оружия согласно изобретению с промежуточным средством 2, вставленным в патронную гильзу 26. Под промежуточным средсвом 2 расположен боевой заряд 27. На фиг. 2 показан патрон 20 вскоре после воспламенения боевого заряда 27, прежде чем пуля 1 покинет патрон 20. Верхняя часть промежуточного средства 2, выполненная в виде поршня (21), вдвинута в снаряд 1 и там заклинена (описание смотри далее). На фиг. 3 показан патрон 20 после того, как лопнул конец патронной гильзы 26, обращенный в направлении выстрела. В дальнейшем патрон 20, показанный на фиг. 1-3, рассматривается подробнее. Материалом пули 1 для гладкоствольного оружия является свинецили хорошо деформируемый материал (фиг. 1). На верхнем конце пули 1 выполнен скос 3 с примыкающим уступом 4. При работе, т.е. при сгибе патронной гильзы 26 на 180 вовнутрь для фиксации снаряда 1, скос 3 служит в качестве вспомогательной направляющей. Уступ 4 центрирует гильзу 26 и граничащая, проходящая перпендикулярно оси симметрии 22 плоская поверхность 5 обеспечивает неподвижную (жесткую) посадку пули 1 в патронной гильзе 26. Вместе с тем при выстреле уступ 4 с плоской поверхностью 5 имеет то преимущество,что гильза 26 фиксируется до подхватывания, и благодаря этому пуля 1 центрируется в гильзе 26 и остается центрированной до отхода патронной гильзы 26 (улучшенная картина попадания). Промежуточное средство 2 выполнено из пластмассы, причем передняя часть выполнена как поршень 21, и имеет в задней части вспомогательное уплотнение 6, которое препятствует проходу газа боевого заряда 27 или его газов после произошедшего воспламенения в направлении пули 1. В передней зоне промежуточное средство 2 или поршень 21 имеют уступ 7, который центрирует пулю 1 с промежуточным средством 2. Непосредственно примыкающий большой диаметр (диаметр пули) кольца 8, которое в этой форме выполнения через выбранный заданный излом 9 связано как одно целое с поршнем 21, служит в качестве рабочего упора при насадке пули 1 на поршень 21 (гнездо(посадка) снаряда - обжатая гильза). Заданный излом 9 обеспечивает при выстреле равномерное увеличение давления. После срезания кольца 8 возрастающим давлением рабочего 3 13556 1 2010.08.30 газа смещается поршень 21 в полость (свободное пространство) 10 пули 1. Срезанное кольцо 8 прижимается пулей 1 к центрирующему диаметру 11 или поршню 21 назад в направлении вспомогательного уплотнителя 6. Под понятиями внизу и сзади в этом описании надо понимать всегда конец, противоположный направлению выстрела. При сдвигании пули 1 с промежуточным средством 2 или с поршнем 21 входит цапфа 12 пули с внутренним скосом 13 и отверстием 14 в отверстие 15 в поршне 21 с уменьшением 16 диаметра и полусферой 17 в основании отверстия 15. Когда поршень 21 преодолевает определенное расстояние в направлении пули 1, скос 13 соприкасается с полусферой 17. С этого момента до упора верхней стенки поршня 18 а в основание 18 полости 10 (первое движение пули) материал пули вдавливается во вновь увеличивающийся диаметр 19. Так возникает желаемое более неразъемное соединение. Цапфа 12 пули со своим отверстием 14 и отверстие 15 с полусферой 17 расположены по оси симметрии 22. Диаметр цапфы 12 пули в зоне отверстия 15 в поршне 21 несколько уменьшен и соответствует примерно диаметру, полученному в результате уменьшения диаметра 16. Высота жесткого соединения между поршнем 21 и кольцом 8 определяет, при каком давлении газа происходит срез кольца 8. Увеличение давления в порошковой камере, где находится боевой заряд 27, определяет срез кольца 8 на заданном изломе 9 и освобождает этим промежуточное средство 2 с поршнем 21. Кольцо 8 может двигаться назад на диаметре 11 центрировано. Поршень 21 входит в пулю 1, который прочно удерживается гильзой 26, загнутой на верхнем конце на 180. На определенном расстоянии наталкивается скос 13 на полусферу 17 и выдавливает материал, находящийся на поверхности скоса 13,во вновь увеличивающийся диаметр 19. Таким образом, возникает прочное соединение между пулей 1 и поршнем 21. Когда обе поверхности 18 и 18 а сталкиваются друг с другом с геометрическим замыканием, пуля 1 приводится в движение, преодолевая действие силы загнутой гильзы 26. При этом уступом 4 и плоской поверхностью 5 с гильзы 26 вверх снимается стружка, и пуля 1 центрируется и стабилизируется дополнительно в гильзе 26 до тех пор, пока она не покинет гильзу 26. Это является предпосылкой стабильного полета и вне ствола. Но только согласованная друг с другом система гарантирует желаемую точность. Преимуществами изобретения являются центрированная и стабилизированная пуля 1 в гильзе 26 уступом 4 стабильное промежуточное средство 2 из пластмассы равномерное возрастание давления благодаря заданному излому 9 на кольце 8 центрирование промежуточного средства 2 и пули 1 дополнительная стабилизация срезанным кольцом 8 прочное соединение между пулей 1 и промежуточным средством 2, соответственно поршнем 21 (никакой исходной ошибки из-за отсоединения промежуточного средства 2 от пули 1). На фиг. 4 представлена форма выполнения, при которой кольцо 8 имеет -образную форму и охватывает плечом 8 а пулю 1 почти до вершины. Таким способом минимизируется истирание свинца в стволе, так как пуля 1 только в верхней зоне соприкасается со стволом. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 6
